Dostępny
Żeński kątowe
M12, 4-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 6...8 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW18 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | samozłączne |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
| Rotation option | 90° (4 outlet directions) |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

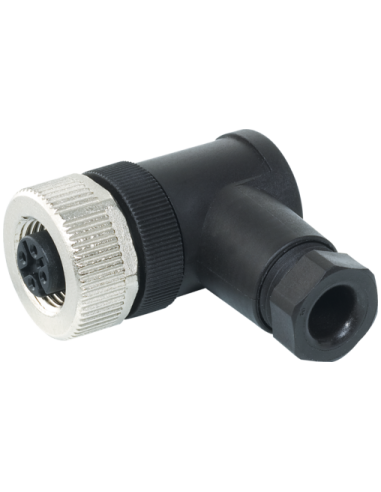

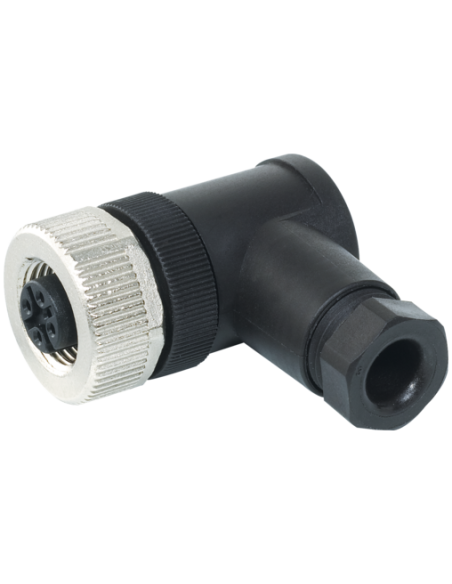

Wtyczka M12 żeńska kątowa 4-pinowa 7000-13021-0000000 – profesjonalne złącze przemysłowe
Wtyczka M12 4-pinowa żeńska kątowa o kodzie 7000-13021-0000000 to solidne złącze przeznaczone do zastosowań w wymagających warunkach przemysłowych. Jest przystosowana do pracy z kablami o średnicy 6–8 mm, wyposażona w niezawodne zaciski śrubowe oraz odporną na czynniki chemiczne obudowę z tworzywa sztucznego. Produkt spełnia rygorystyczne standardy techniczne, co czyni go idealnym wyborem dla instalacji wymagających wysokiej niezawodności i szczelności.
Typowe zastosowania wtyczki M12 żeńskiej kątowej
Złącze M12 żeńskie kątowe wykorzystywane jest głównie w automatyce przemysłowej, w tym w systemach czujników, aktuatorów, a także w układach połączeń sygnałowych i zasilających w maszynach oraz liniach produkcyjnych. Konstrukcja kątowa szczególnie sprawdza się w miejscach o ograniczonej przestrzeni montażowej, umożliwiając wygodne prowadzenie okablowania i minimalizację naprężeń mechanicznych.
Najważniejsze cechy i zalety produktu
- Solidne wykonanie – Obudowa z wytrzymałego tworzywa sztucznego zapewnia odporność chemiczną i mechaniczną, a także wysoką szczelność (IP67).
- Bezpieczna i szybka instalacja – Zaciski śrubowe umożliwiają szybkie i pewne podłączenie przewodów o przekroju do 0,75 mm².
- Kątowa konstrukcja – Umożliwia wygodny montaż i prowadzenie przewodów nawet w trudno dostępnych miejscach.
- Uniwersalność zastosowań – 4-piny z kodowaniem A pozwalają na szerokie wykorzystanie zarówno w zasilaniu, jak i transmisji sygnałów.
- Wysoka odporność środowiskowa – Gwarantuje pracę w szerokim zakresie temperatur od -40 °C do 85 °C, z zabezpieczeniem przeciwwstrząsowym.
- Pełna ochrona złącza – Stopień ochrony IP67 oraz odporność na przepięcia do 2,5 kV.
Możliwości wykorzystania i montażu
Wtyczka M12 kątowa żeńska doskonale sprawdza się w aplikacjach o wysokich wymaganiach dotyczących bezpieczeństwa i niezawodności połączeń. Może być montowana w szafach sterowniczych, rozdzielniach lub bezpośrednio na maszynach, gdzie kluczowe są szybkie i pewne połączenia przewodowe. Produkt znajduje zastosowanie w:
- systemach automatyki przemysłowej
- budowie maszyn i urządzeń
- robotyce
- systemach transportu i logistyki
- instalacjach czujników i aktuatorów
Informacje techniczne i schematy podłączenia – Wtyczka M12 kątowa 4-piny

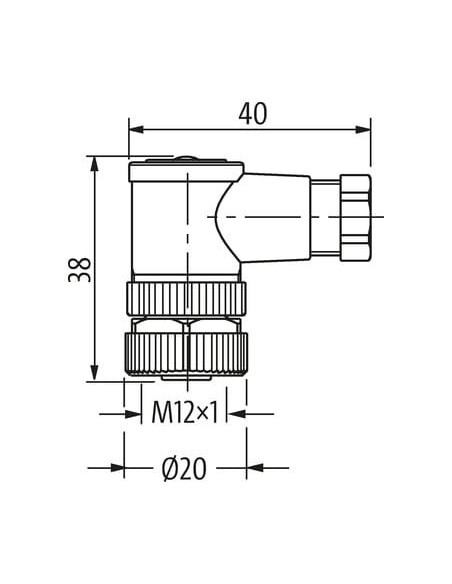

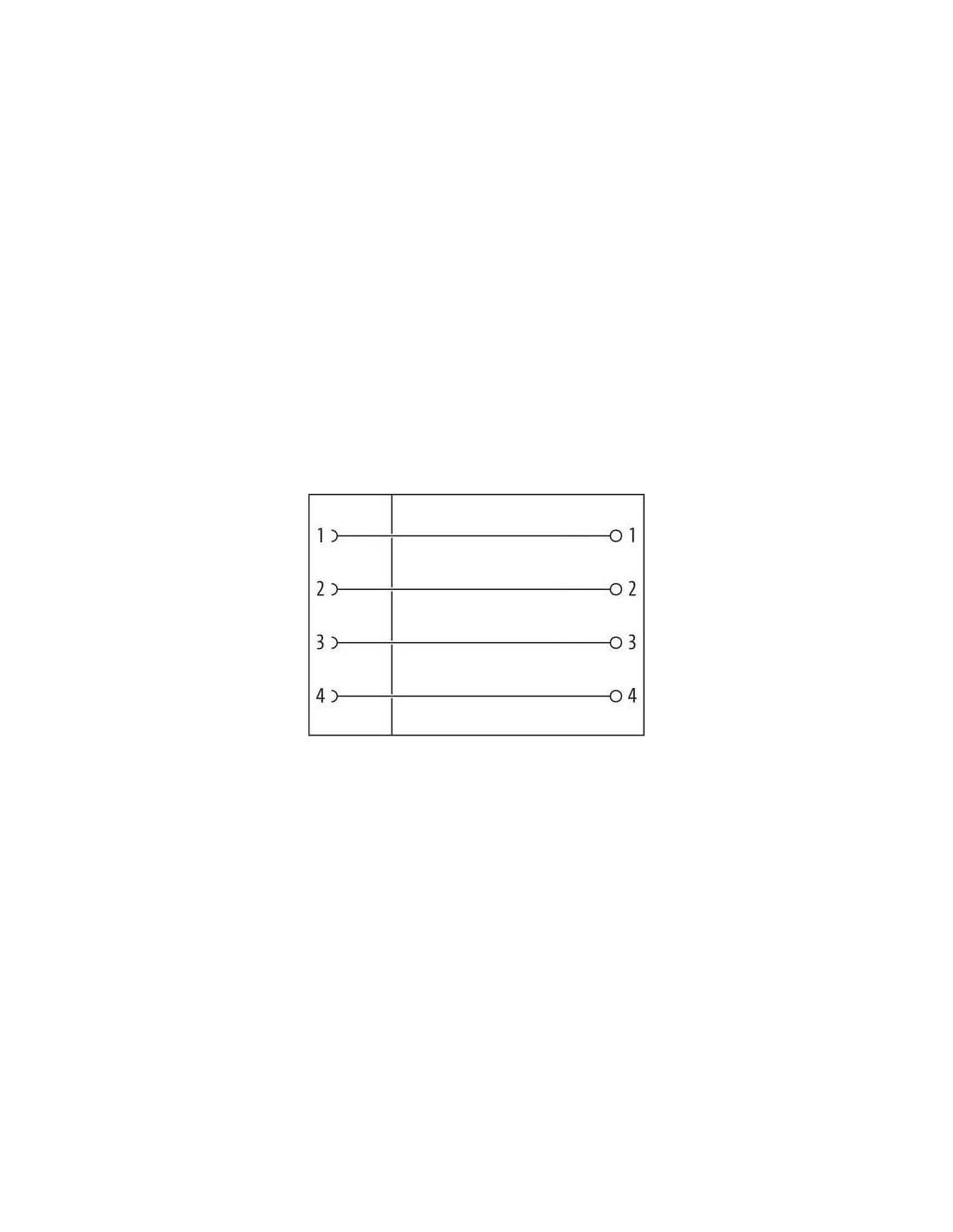

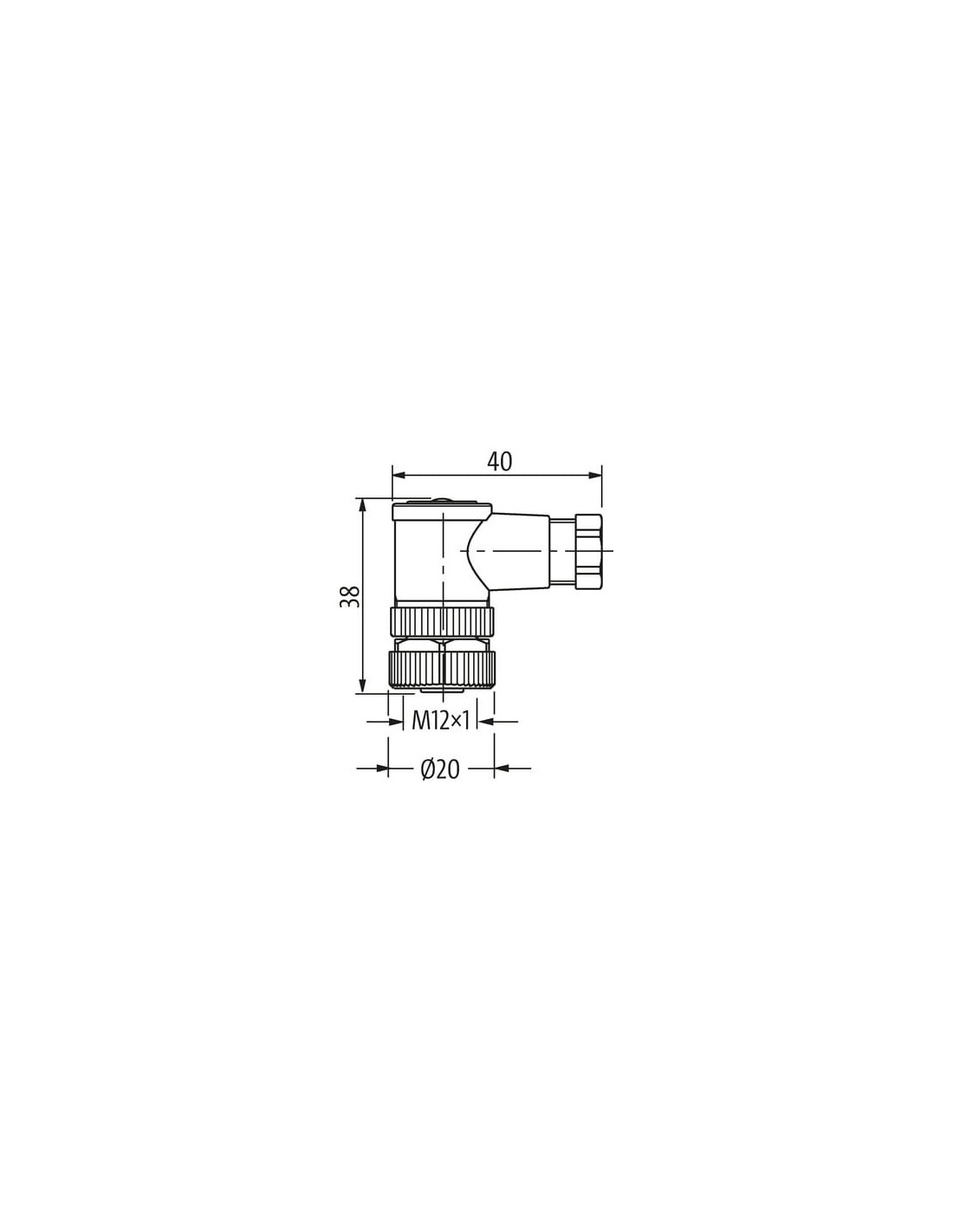

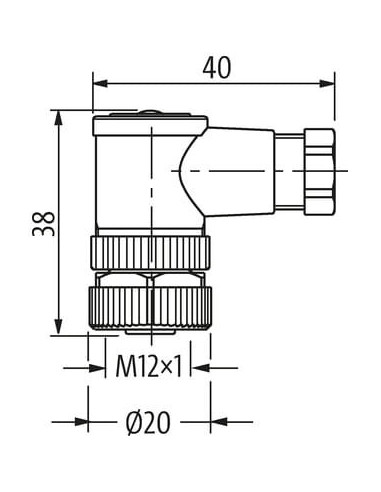

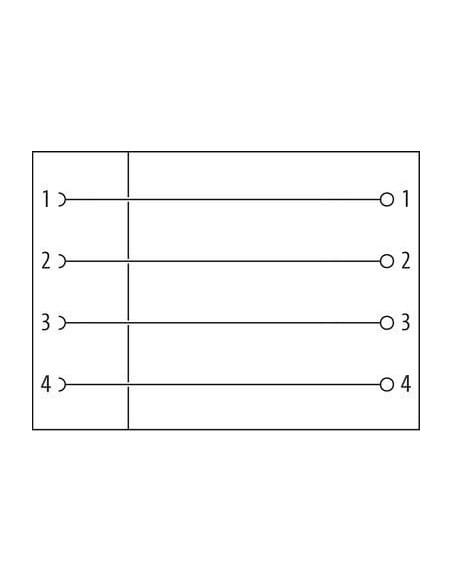

Złącze M12 4-pinowe umożliwia przejrzyste i pewne podłączenie kabli dzięki zaciskom śrubowym. W zestawie znajdują się przejrzyste schematy połączeń oraz rysunki techniczne, które ułatwiają prawidłowy montaż i integrację z istniejącymi systemami.
Wtyczka spełnia wymagania norm EN IEC 60529 (IP67), gwarantując szczelność i ochronę przed pyłem oraz wodą, co jest kluczowe w wymagających środowiskach pracy.
Uwagi dotyczące instalacji i eksploatacji
Przy instalacji zaleca się stosowanie odpowiednich środków zabezpieczających przed nadmiernym obciążeniem mechanicznym, takich jak opaski kablowe oraz zachowanie właściwych promieni gięcia przewodów. Stosowanie się do tych zaleceń zapewni długą żywotność oraz niezawodność połączenia.
