Customized printing and packaging
Żeński proste
M12, 5-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla)
8...13 mm
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12P |

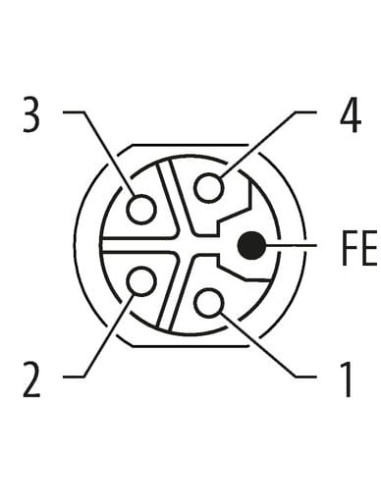

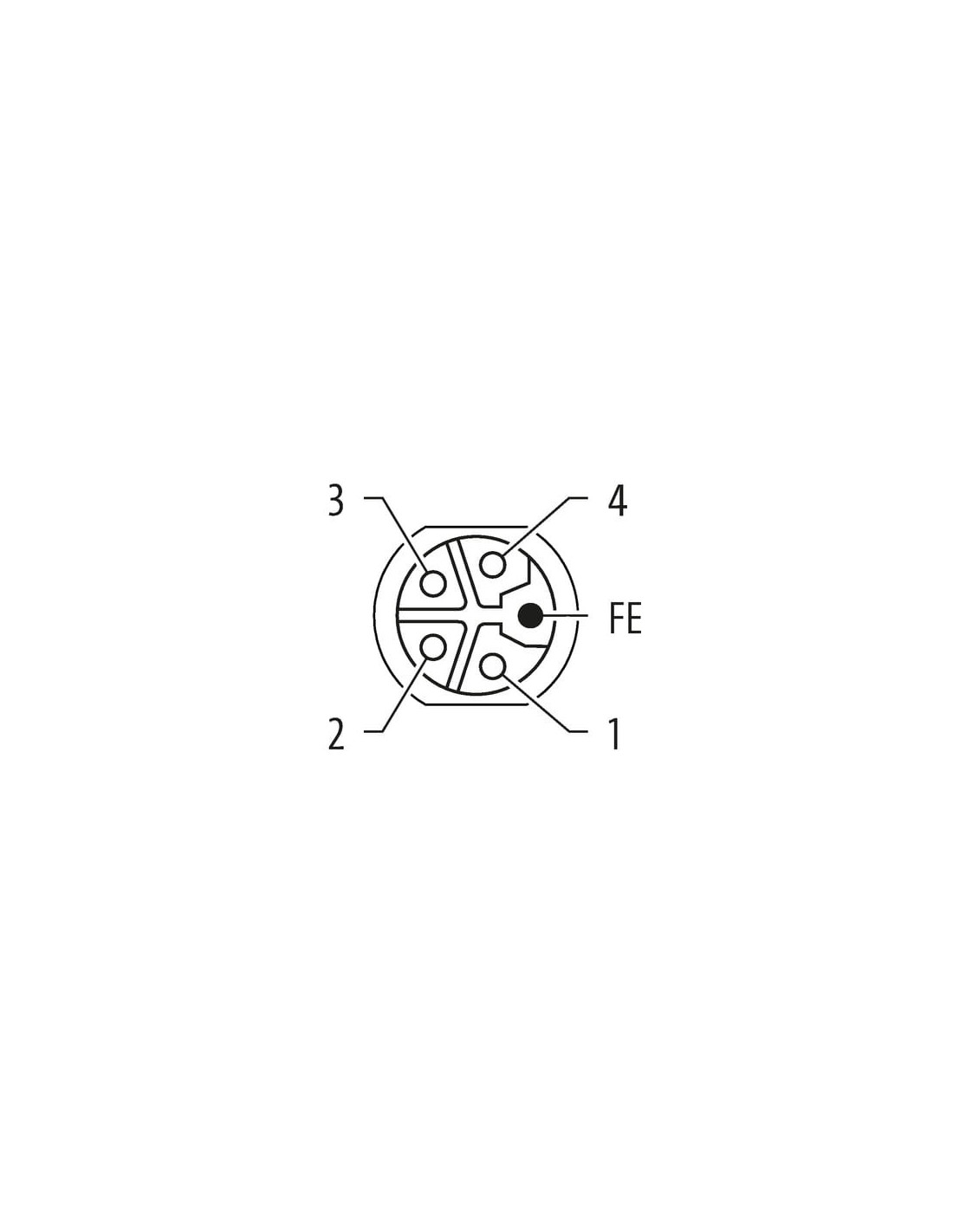

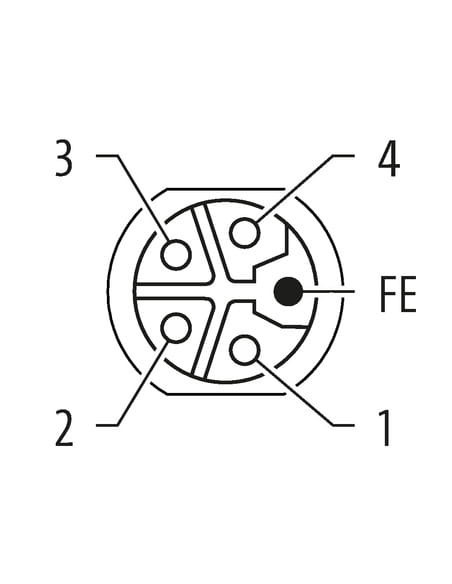

| Kodowanie | L |

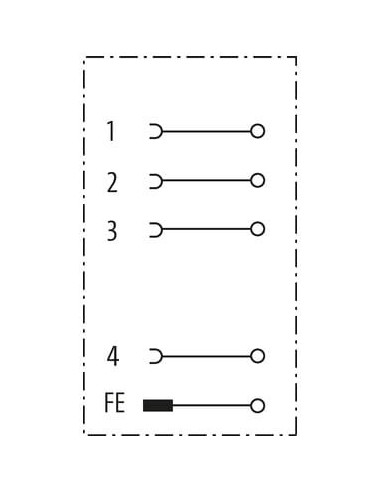

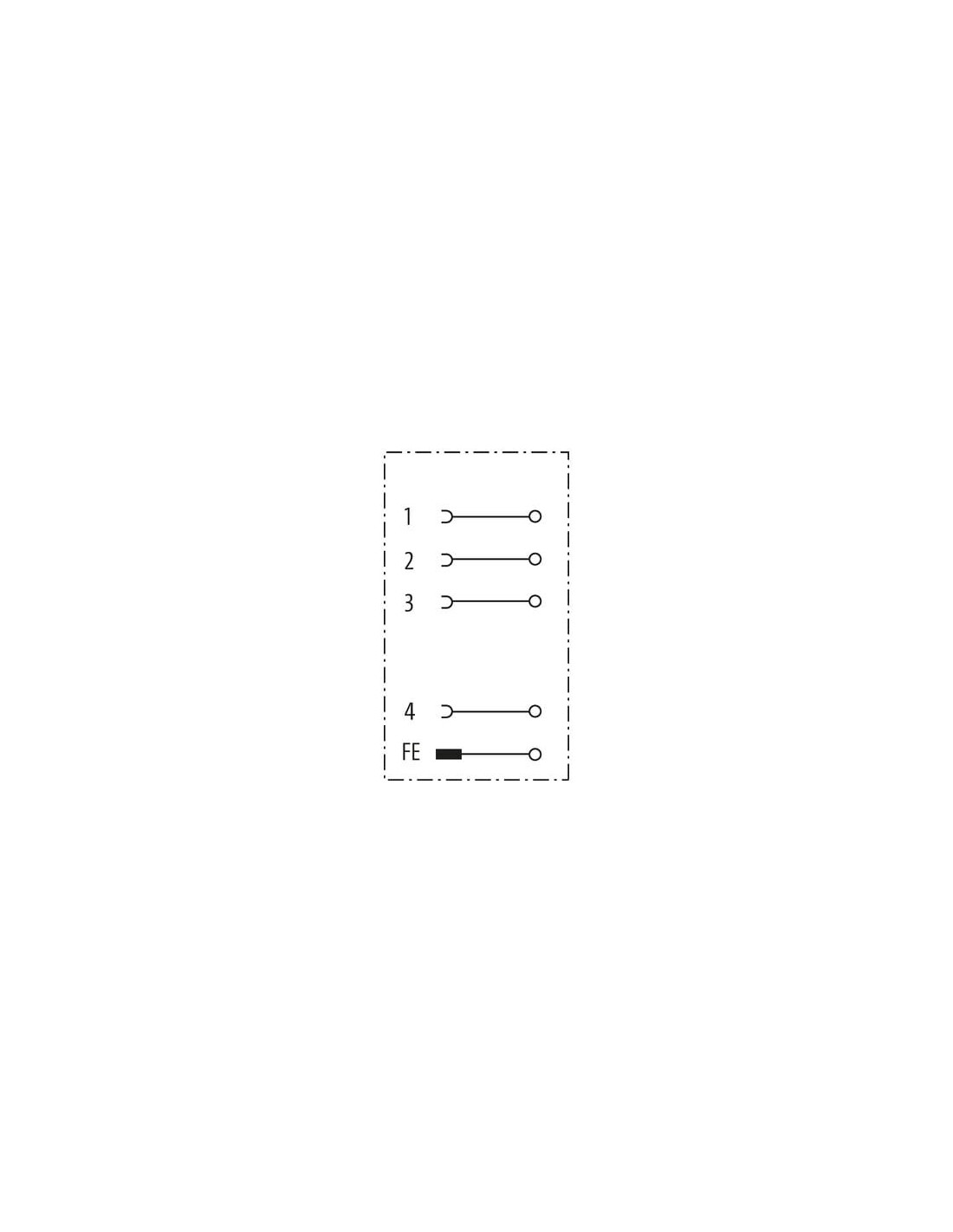

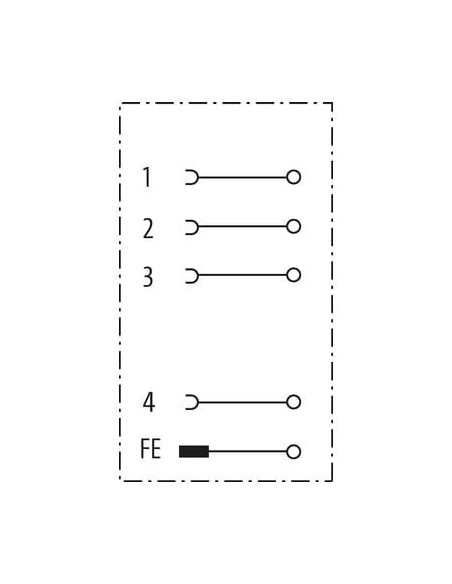

| Liczba biegunów | 5 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,75 mm² |
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |

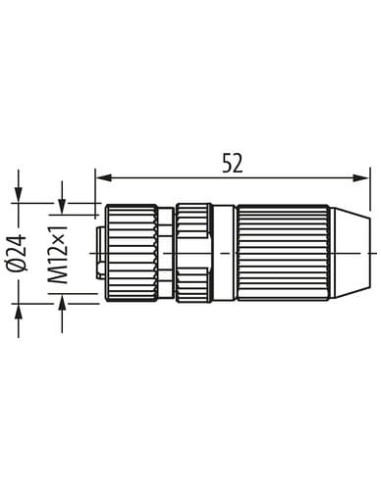

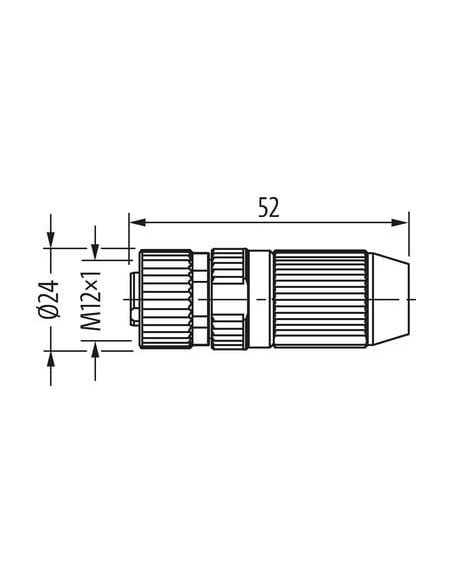

| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW17 |
Ochrona urządzenia | Elektryczna
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Materiał mocowanie styków | PA |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 5,8 mm |
| Obszar zaciskowy maks. | 13,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |

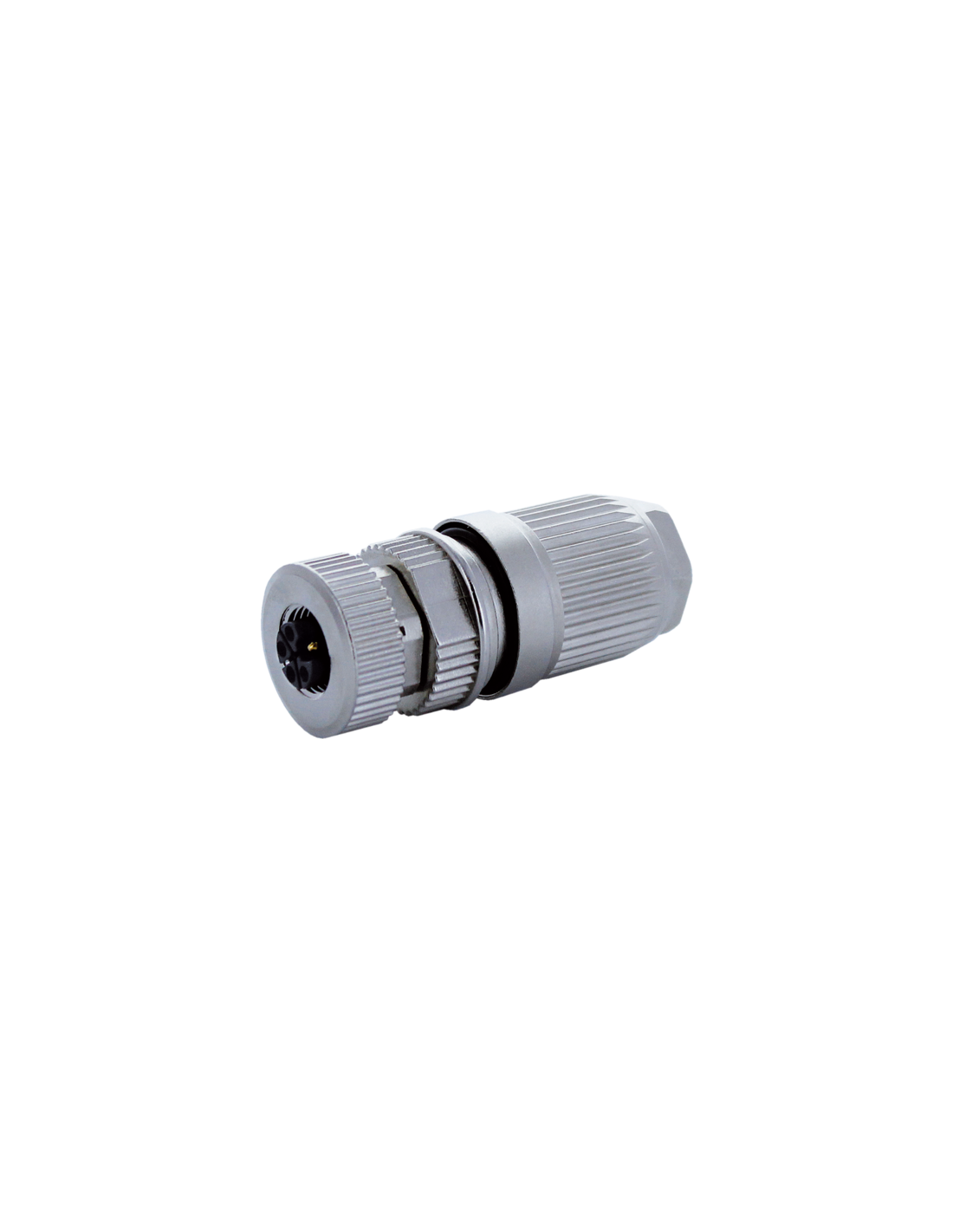

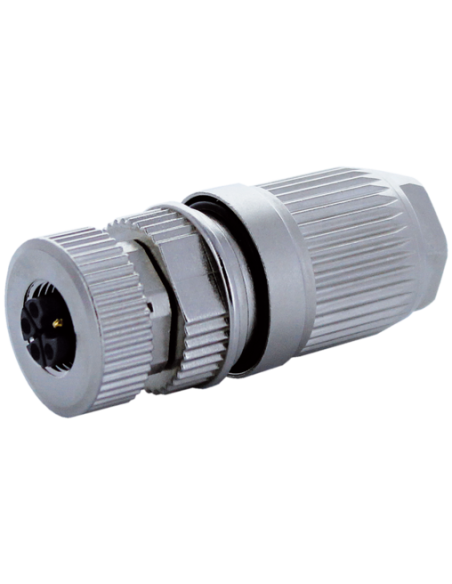

Wtyczka M12 żeńska 0° L-cod. 5-polowa – profesjonalne złącze przemysłowe
Wtyczka M12 żeńska 0° L-cod. 5-polowa o kodzie 7356-P4421-0000000 to wysokiej jakości złącze dedykowane zastosowaniom przemysłowym, automatyce oraz systemom sterowania. Produkt spełnia normę DIN EN 61076-2-101 (M12), co gwarantuje kompatybilność oraz pewność połączeń w wymagających aplikacjach.
Charakterystyka techniczna złącza M12 L-coding
Złącze wyposażone jest w 5 pozłacanych pinów, co zapewnia doskonałą przewodność i odporność na korozję. Zaciski śrubowe umożliwiają łatwy i szybki montaż przewodów o przekrojach od 0,75 do 1,5 mm². Zastosowany gwint M12 x 1 zapewnia pewność mocowania oraz kompatybilność z większością gniazd przemysłowych.
- Obudowa z cynkowego odlewu ciśnieniowego odporna na uszkodzenia mechaniczne.
- Zakres średnicy kabla 8–13 mm umożliwia dopasowanie do różnych typów przewodów.
- Tuleja uszczelniająca z FKM gwarantuje szczelność nawet w trudnych warunkach przemysłowych.
- Zakres temperatur pracy od -40°C do 85°C pozwala na uniwersalne użytkowanie.
- Moment dokręcania 0,6 Nm zapewnia trwałe i stabilne połączenie.
- Zabezpieczenie przeciwwstrząsowe minimalizuje ryzyko poluzowania złącza podczas pracy maszyn.
Zastosowania złącza M12 żeńskiego L-coding 5-pin
Złącza M12 L-coding 5-polowe są powszechnie stosowane w aplikacjach wymagających przesyłu wysokiego prądu, np. w sterowaniu silnikami, zasilaniu siłowników, urządzeniach automatyki przemysłowej oraz systemach robotyki. Dzięki solidnej konstrukcji oraz wysokim parametrom maksymalnym (do 12 A na pin oraz 63 V DC) złącze doskonale sprawdza się także w trudnych warunkach środowiskowych.
- Przemysł spożywczy
- Automatyka maszynowa
- Technika transportowa i logistyka
- Systemy bezpieczeństwa
- Instalacje energetyczne niskonapięciowe
Zalety stosowania złączy M12 L-kodowanych
L-kodowanie zapewnia jednoznaczne, bezpieczne połączenie przewodów zasilających, eliminując ryzyko pomyłek montażowych. Wysoka trwałość i odporność mechaniczna sprawiają, że złącze świetnie sprawdza się w aplikacjach, w których występują drgania, wstrząsy czy podwyższona wilgotność.
Stosowanie wtyczek M12 umożliwia łatwe serwisowanie i szybkie wymiany bez konieczności zdejmowania całych przewodów, co znacząco skraca przestoje maszyn i urządzeń.
Zaawansowana ochrona środowiskowa oraz wysokiej klasy materiały stosowane w budowie gwarantują niezawodne funkcjonowanie nawet w agresywnym otoczeniu przemysłowym. Przy wyborze złącz przeznaczonych do pracy w specyficznych warunkach należy zwrócić uwagę na odporność materiałów na oddziałujące media chemiczne i fizyczne.
