Dostępny
Żeński proste
7/8" (5-piny)
Zaciski nożowe
Przekrój portu: 0.75...1.5 mm²
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Prąd roboczy na styk maks. | 10 A |
| Current phase - neutral | 230 V |
| Current phase - phase | 400 V |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,75 mm² |
| Przekrój przyłącza maks. | 1,5 mm² |
| Średnica pojedynczej żyły min. | 0,15 mm |
Instalowanie | Podłączanie
| Wire insulation diameter max. | 2,8 mm |
Instalowanie | Układ pinów
| Liczba biegunów | 5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 6,8 mm |
| Obszar zaciskowy maks. | 9,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

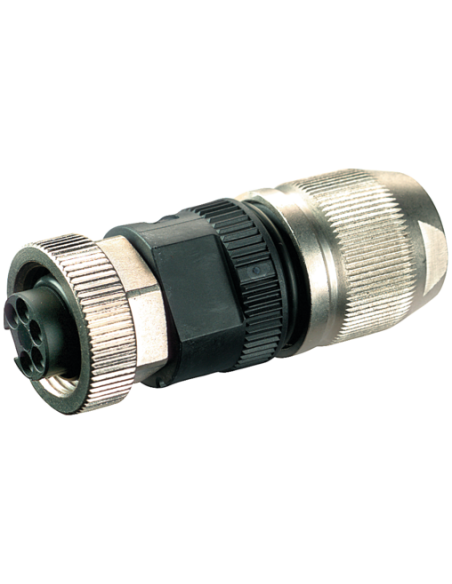

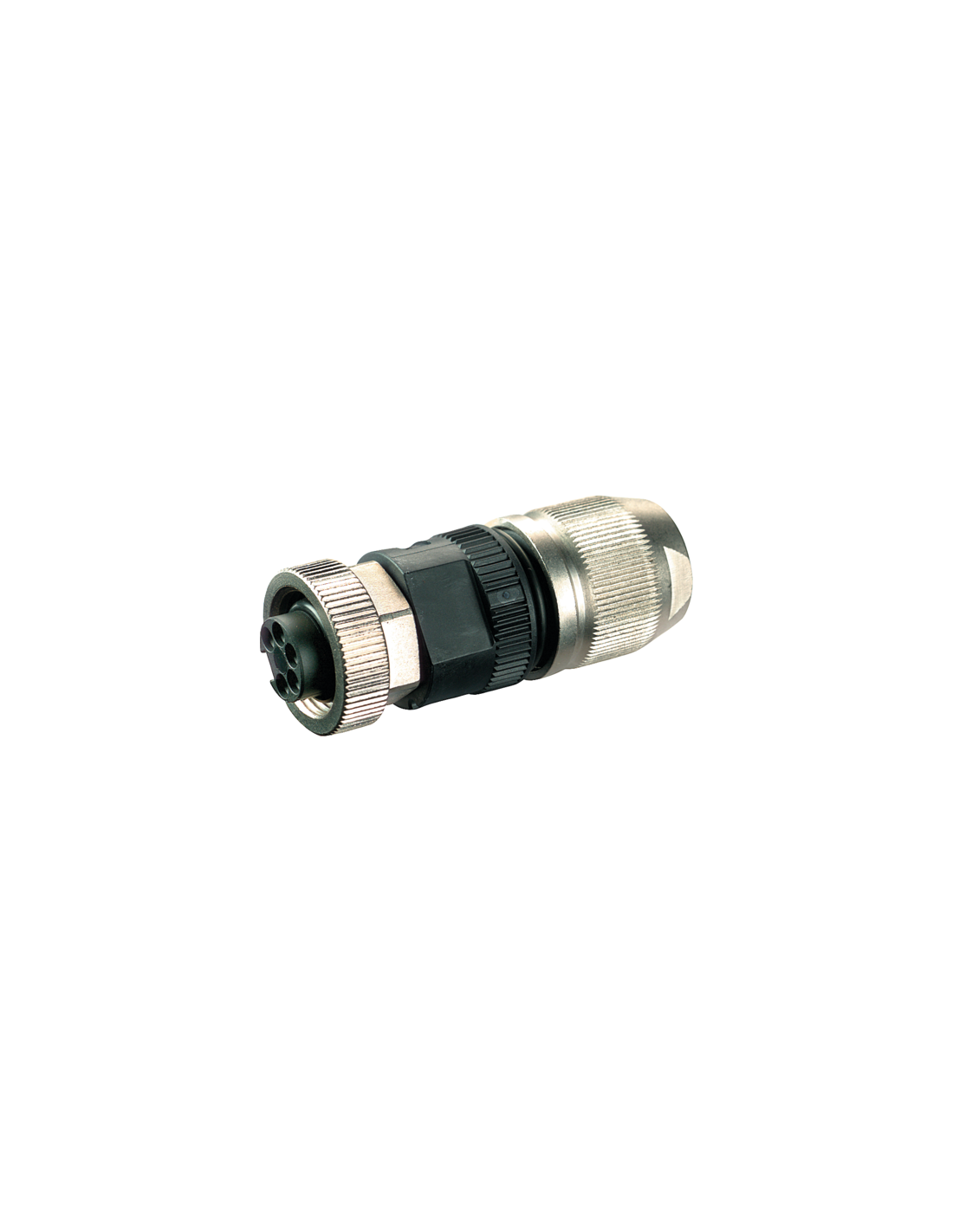

Wtyczka 7/8" żeńska, prosta, 5-polowa – trwałe i niezawodne połączenie przemysłowe
Wtyczka 7/8" żeńska, prosta, 5-polowa o kodzie produktu 7000-78211-0000000 to komponent elektryczny zaprojektowany do wymagających aplikacji przemysłowych. Stosowana powszechnie w automatyce, maszynach przemysłowych oraz instalacjach, które wymagają solidnych i bezpiecznych złączy, gwarantuje stabilność połączeń nawet w trudnych warunkach środowiskowych.
Wytrzymała konstrukcja o wysokiej odporności
Obudowa wykonana z tworzywa sztucznego cechuje się podwyższoną odpornością chemiczną i na oleje, co umożliwia jej użytkowanie w miejscach narażonych na działanie agresywnych mediów. Metalowa blokada (mosiądz) dodatkowo zwiększa odporność mechaniczną i zabezpiecza przed przypadkowym rozłączeniem.
Bezpieczne połączenie w każdych warunkach – stopień ochrony IP65/IP67
Stopień ochrony IP65 oraz IP67 zapewnia wodoodporność oraz pyłoszczelność, co czyni wtyczkę odpowiednią do pracy w wymagających warunkach przemysłowych i zewnętrznych. Utrzymanie wysokiej klasy szczelności zachowane jest przy odpowiednim włożeniu i dokręceniu złącza.
Uniwersalne zastosowanie i szeroki zakres pracy
Wtyczka jest kompatybilna z przewodami o przekroju od 0,75 do 1,5 mm² oraz z izolacją do 2,8 mm. Dzięki temu sprawdzi się zarówno w instalacjach zasilających, jak i sygnałowych. Temperatura robocza od -40°C do 85°C pozwala na eksploatację w różnorodnych środowiskach.
Standardowe zastosowania w przemyśle
- Automatyka przemysłowa
- Maszyny produkcyjne i transportowe
- Systemy sterowania silnikami i napędami
- Technika transportowa oraz energetyczna
- Układy rozdzielcze w urządzeniach o zwiększonych wymaganiach środowiskowych
Łatwy i szybki montaż
Dzięki prostej, zaciskanej konstrukcji z zastosowaniem złącza nożowego, montaż przebiega sprawnie i nie wymaga specjalistycznych narzędzi. Antywibracyjny sposób montażu skutecznie eliminuje ryzyko poluzowania się złącza w warunkach silnych drgań.
Parametry elektryczne – gwarancja niezawodności
Wysoki prąd roboczy do 10 A na styk oraz izolacyjność 4 kV pozwalają na stosowanie w instalacjach o podwyższonych wymaganiach bezpieczeństwa. Złącze jest zgodne z międzynarodowymi normami IEC, zapewniając kompatybilność z innymi elementami infrastruktury elektrycznej.

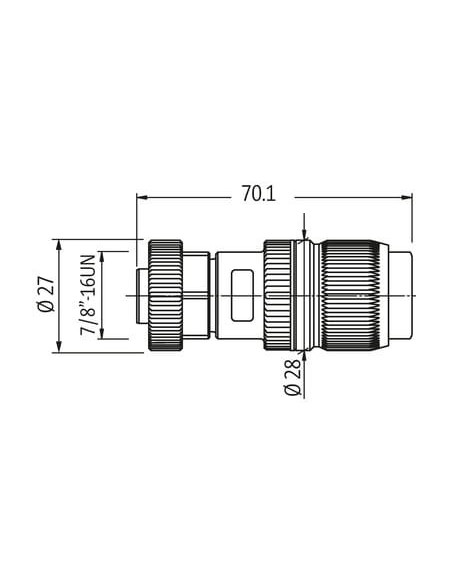

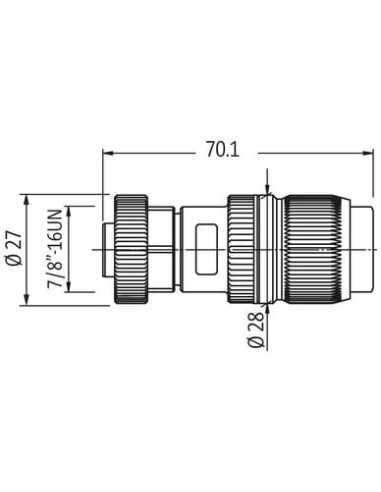

Wymiary – optymalizacja przestrzeni
- Długość: 70,1 mm
- Średnica gwintu: 7/8"
- Średnica zewnętrzna: 28 mm / 27 mm
Kompaktowe rozmiary wtyczki umożliwiają montaż nawet w ograniczonych przestrzeniach szaf rozdzielczych czy obudów maszyn.

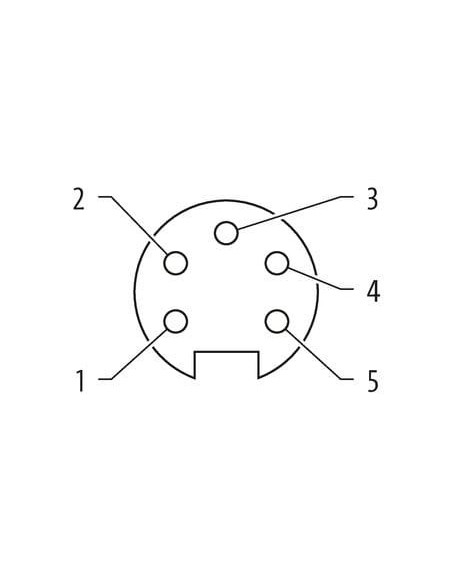

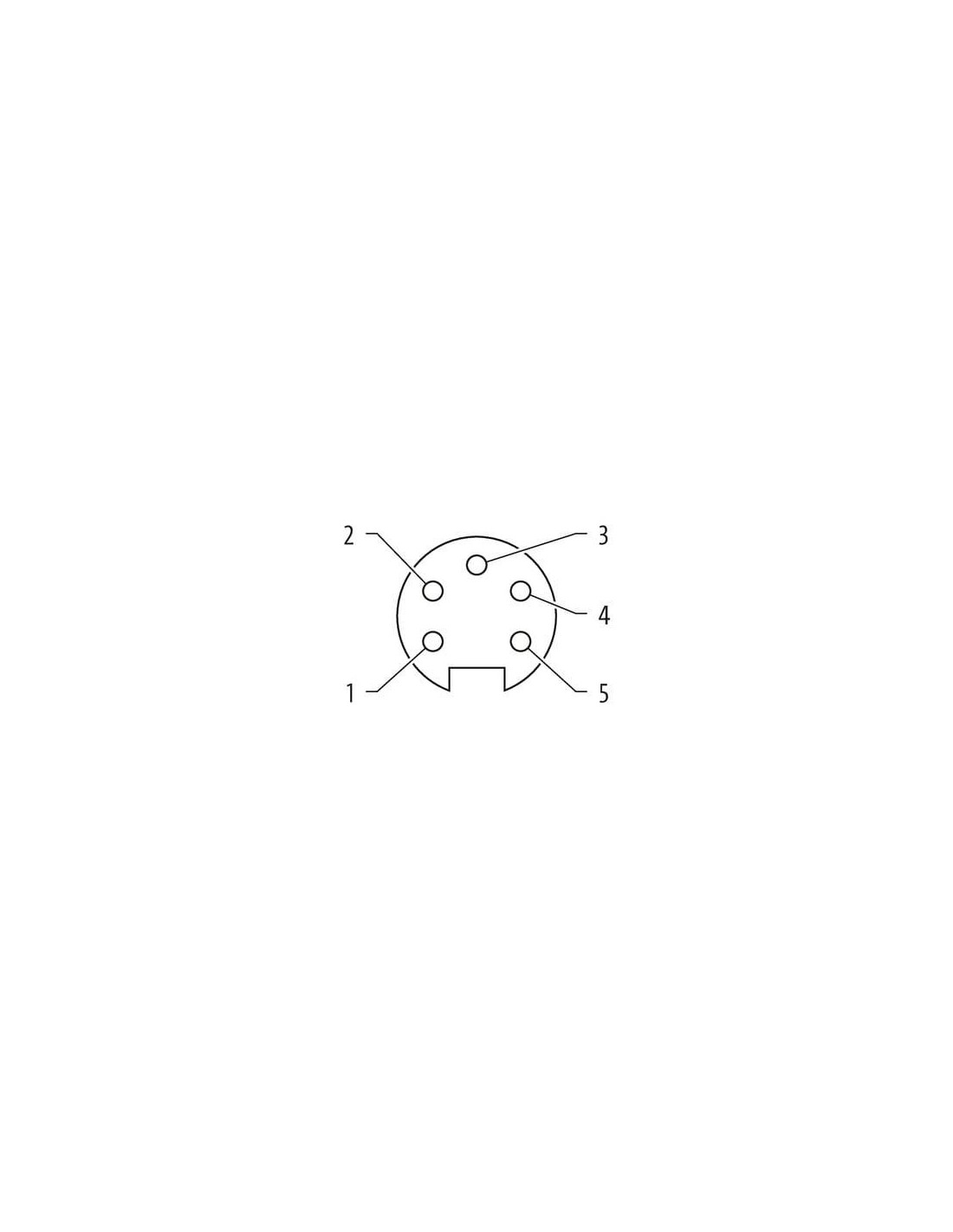

Typowe układy połączeń – przejrzysta identyfikacja pinów
Schematy dostępne na stronie umożliwiają łatwe przypisanie przewodów do właściwych pinów oraz prawidłowe połączenie instalacji, minimalizując ryzyko pomyłek podczas montażu i serwisu.
Podsumowanie – niezawodność wtyczki 7/8" do zadań specjalnych
Wtyczka 7/8" żeńska, prosta, 5-polowa z zaciskami nożowymi to sprawdzony wybór dla profesjonalistów. Wytrzymałość, elastyczność zastosowań, bezpieczeństwo i prostota montażu czynią ją uniwersalnym rozwiązaniem dla wymagających użytkowników przemysłowych oraz serwisowych.
