Dostępny
Ethernet CAT5
Męski prosty
RJ45, 4-piny
ekranowany
Zakres mocowania (Ø kabla): 6.5...6.9 mm
Zaciski nożowe
Stopień ochrony IP20
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 2 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Duplex | Full duplex |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,25 mm² |
| Przekrój przyłącza maks. | 0,34 mm² |
| Numer AWG min. | 24 |
| Numer AWG maks. | 22 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 6,5 mm |
| Obszar zaciskowy maks. | 6,9 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

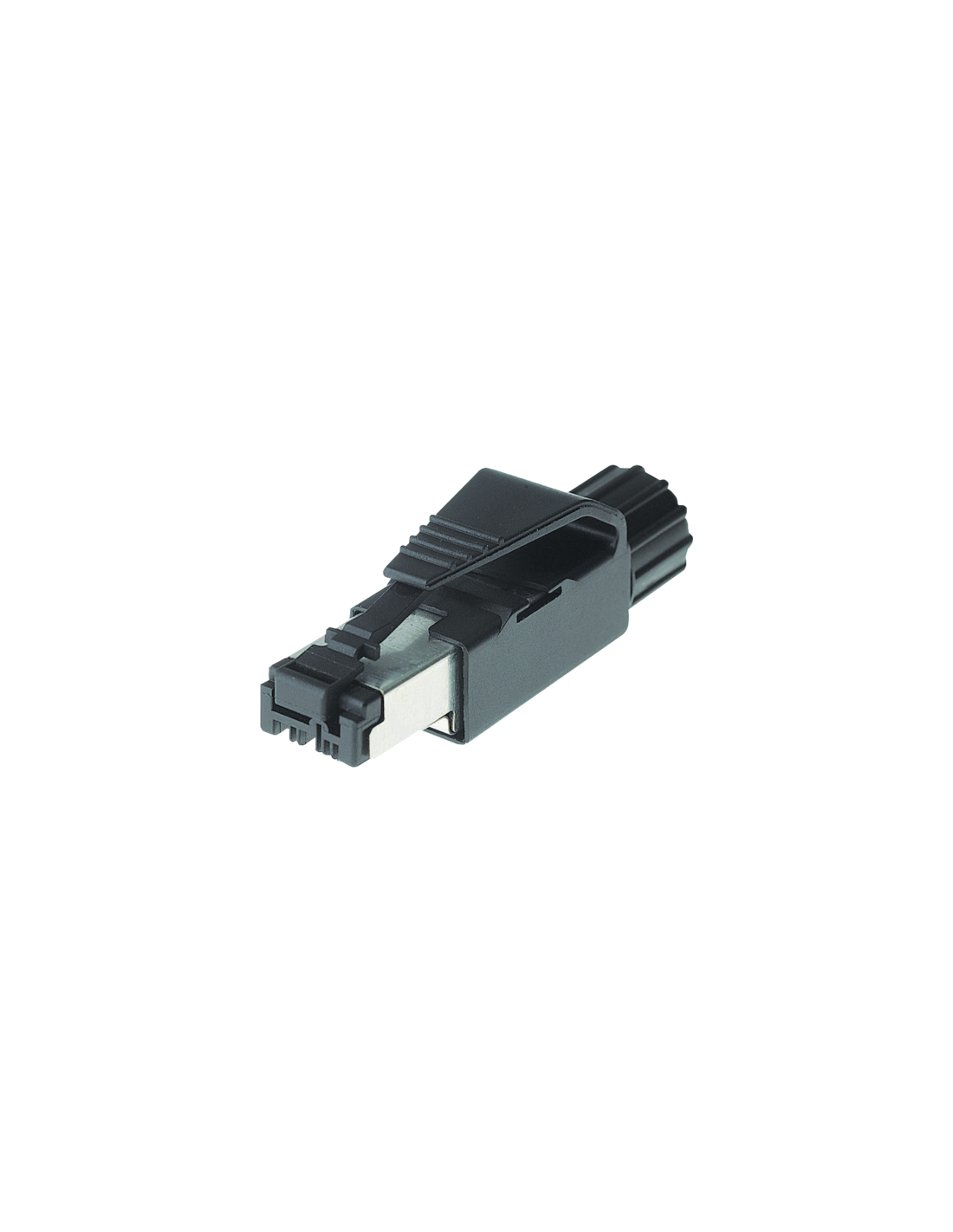

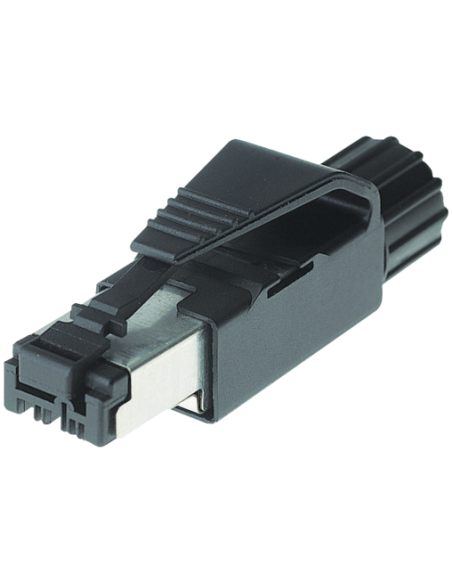

Wtyczka RJ45 męska ekranowana IP20 – Złącze do sieci Ethernet przemysłowych
Wtyczka RJ45 męska, prosta, ekranowana o kodzie produktu 7000-99051-0000000 to profesjonalne rozwiązanie przeznaczone do zastosowań w sieciach Ethernet CAT5. Dzięki solidnej konstrukcji z ekranowaniem oraz wysokiej odporności na czynniki chemiczne i oleje, doskonale sprawdza się w wymagających warunkach przemysłowych i automatyce.
Zastosowanie i możliwości wykorzystania wtyczki RJ45 CAT5
Prosta wtyczka męska RJ45 jest wykorzystywana w systemach przesyłu danych, telekomunikacji, szafach sterowniczych, automatyce przemysłowej oraz wszędzie tam, gdzie istotna jest niezawodność połączenia oraz trwałość komponentów sieciowych.
- Idealna do instalacji sieci LAN w przemyśle
- Zalecana do aplikacji wymagających przesyłu danych do 100 Mbit/s
- Stosowana w integracji maszyn, urządzeń i systemów sterowania
- Pasuje do przewodów o średnicy 6,5–6,9 mm oraz przekroju 0,25–0,34 mm²
Bezpieczne i trwałe połączenie RJ45 – cechy produktu
Złącze posiada stopień ochrony IP20, co zapewnia odpowiedni poziom zabezpieczenia w instalacjach wewnętrznych, np. w rozdzielnicach lub panelach operatorskich. Ekranowanie ogranicza zakłócenia elektromagnetyczne, co jest kluczowe w miejscach o dużym natężeniu urządzeń elektrycznych. Tworzywo sztuczne użyte do produkcji obudowy gwarantuje wysoką trwałość oraz odporność na warunki przemysłowe.
Budowa i montaż wtyczki ekranowanej RJ45
Wtyczka RJ45 CAT5 została wyposażona w zaciski nożowe, co ułatwia pewne i szybkie podłączenie przewodów bez konieczności lutowania. Konstrukcja umożliwia pełny dupleks transmisji danych i spełnia wymogi norm ISO/IEC 11801:2002 oraz EN 50173-1.

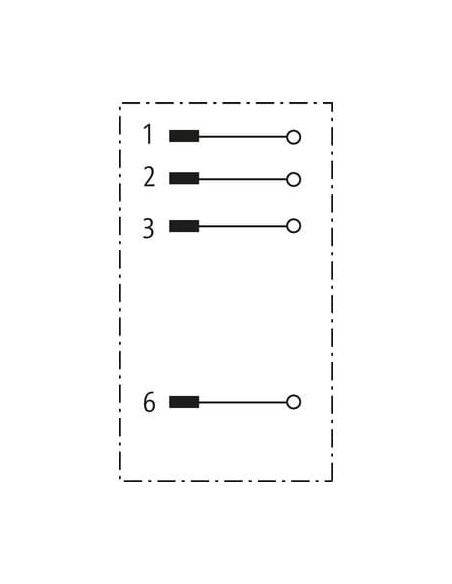

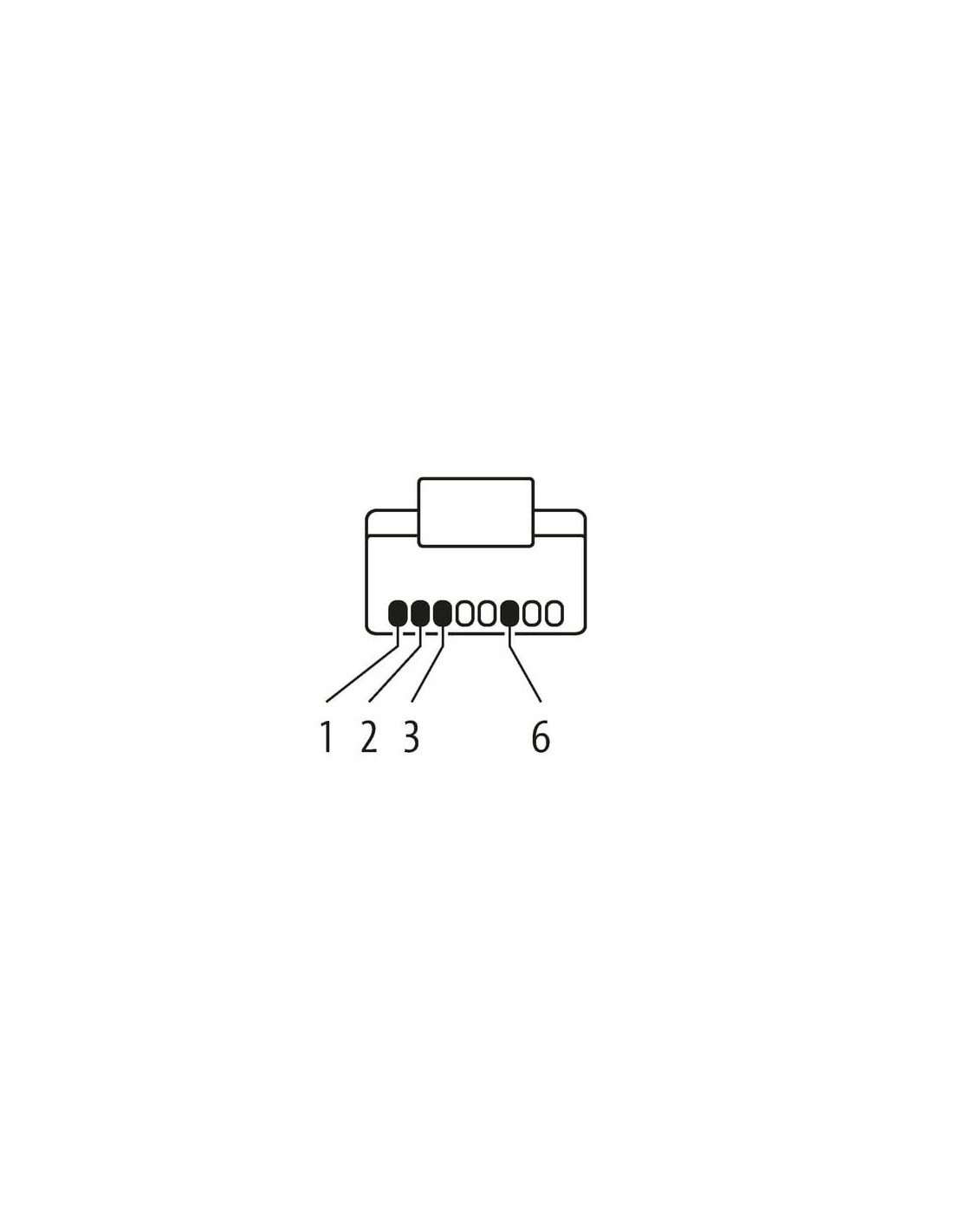

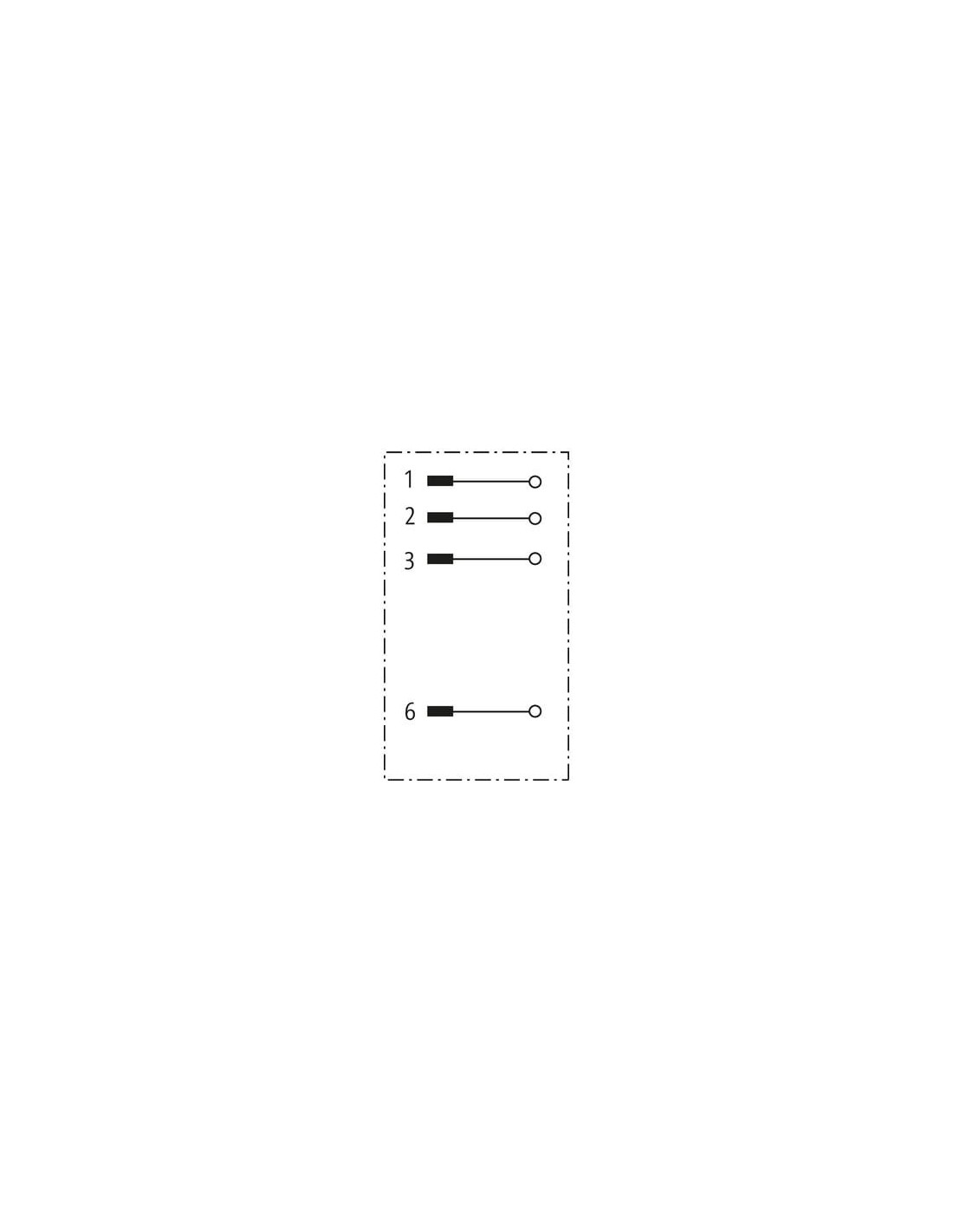

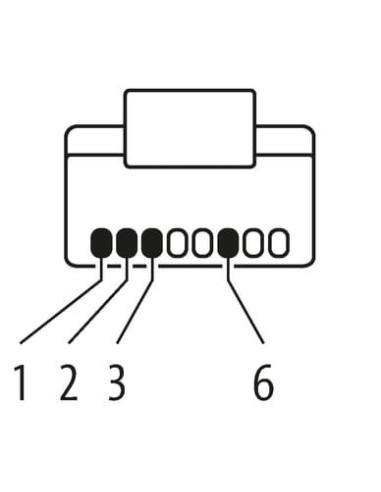

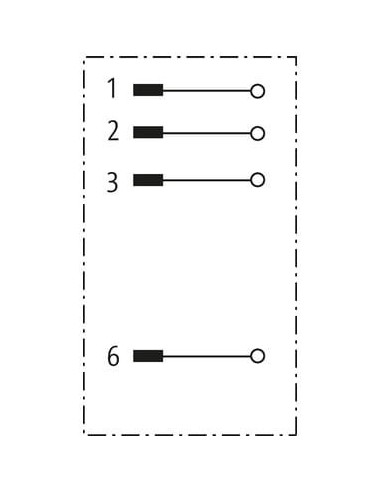

- 4-pinowa konfiguracja
- Łatwy montaż i wygodne połączenie przewodów (AWG 22–24)
- Odporność na temperatury w zakresie od -40 °C do +70 °C
Typowe zastosowania ekranowanych wtyczek RJ45 do zastosowań przemysłowych
Wtyczka RJ45 CAT5 ekranowana sprawdzi się wszędzie tam, gdzie ważna jest wysoka jakość sygnału, niezawodność połączenia oraz ochrona przed zakłóceniami elektromagnetycznymi. Szeroko stosowana w:
- Infrastrukturze przemysłowych sieci komputerowych
- Systemach automatyki i sterowania
- Połączeniach pomiędzy urządzeniami sieciowymi a elementami infrastruktury IT
- Aplikacjach wymagających wysokiej odporności na czynniki zewnętrzne
Wskazówki dotyczące montażu i użytkowania
Aby zapewnić długotrwałe działanie i niezawodność połączenia, należy chronić złącza przed nadmiernym naprężeniem mechanicznym – zalecane jest stosowanie opasek kablowych lub innych metod odciążenia. Przestrzeganie minimalnych promieni gięcia przewodu jest szczególnie istotne dla zachowania klasy ochrony IP20 oraz integralności transmisji sygnału.
