Dostępny
AIDA conform
Męski prosty
M12, 5-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 4...8 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Kodowanie | A |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

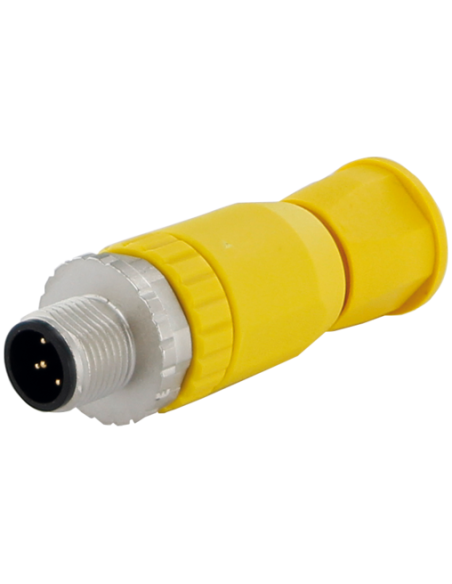

Wtyczka M12 męska 0° 5-polowa – niezawodne złącze przemysłowe
Wtyczka M12 męska 0° 5-polowa (kod produktu: 7030-12731-0000000) to wysokiej jakości złącze przystosowane do wymagających zastosowań w automatyce przemysłowej, systemach czujników oraz sterowaniu maszynami. Dzięki zastosowaniu zacisków śrubowych, montaż przewodów o przekroju 0,14-1,5 mm² jest szybki i bezpieczny.
Solidna konstrukcja i niezawodność w trudnych warunkach
Obudowa wykonana z wysokowytrzymałego tworzywa sztucznego PA cechuje się bardzo dobrą odpornością chemiczną oraz odpornością na oleje, co zapewnia niezawodne działanie nawet w środowiskach przemysłowych narażonych na kontakt z agresywnymi mediami. Złącze spełnia normy szczelności IP67 – jest odporne na pył oraz chwilowe zanurzenie w wodzie.
Typowe zastosowania złącza M12 5-pinowego
- Automatyka przemysłowa – podłączanie czujników, siłowników oraz urządzeń sterujących;
- Budowa maszyn – niezawodne połączenia sygnałowe i zasilające;
- Robotyka – integracja z modułami wykonawczymi i czujnikami;
- Systemy transportu i logistyki – podłączenie urządzeń monitorujących i wykonawczych.
Najważniejsze zalety złącza M12 męskiego
- Uniwersalność – kompatybilność z przewodami o średnicy 4-8 mm oraz łatwość montażu dzięki zaciskom śrubowym;
- Bezpieczeństwo użytkowania – wysoka szczelność, ochrona przed wstrząsami i stabilność połączenia;
- Odporność na warunki atmosferyczne – szeroki zakres temperatur pracy od -30°C do +85°C;
- Szybka i pewna instalacja – wytrzymały gwint M12 x 1 zapewnia prosty i doszczelniony montaż.
Budowa i sposób podłączenia – wygodna konfiguracja przewodów

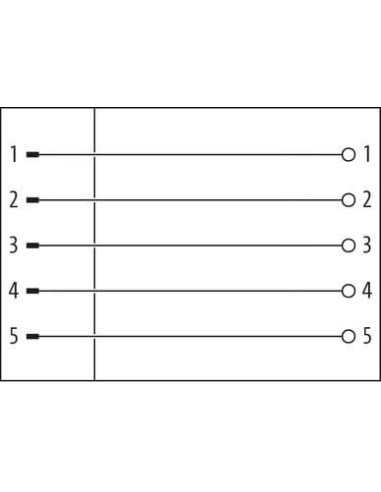

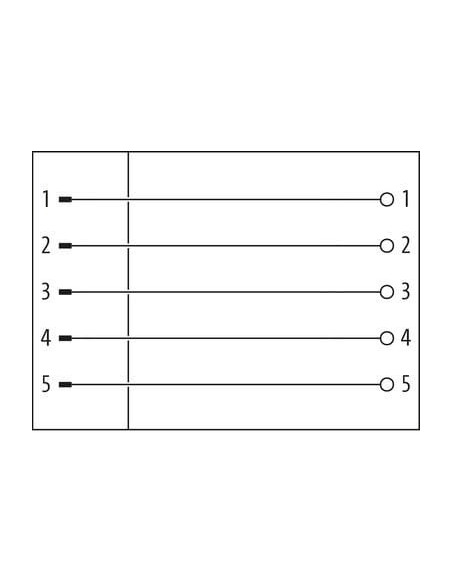

Złącze wyposażone jest w pięć pinów ułożonych zgodnie z powszechnie stosowanym kodowaniem A. Oznaczenie mechaniczne ułatwia prawidłowe podłączenie, minimalizując ryzyko błędów i zapewniając niezawodność w przesyle sygnału.

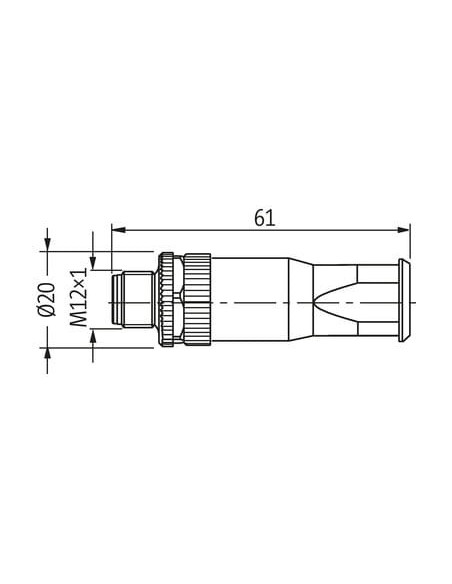

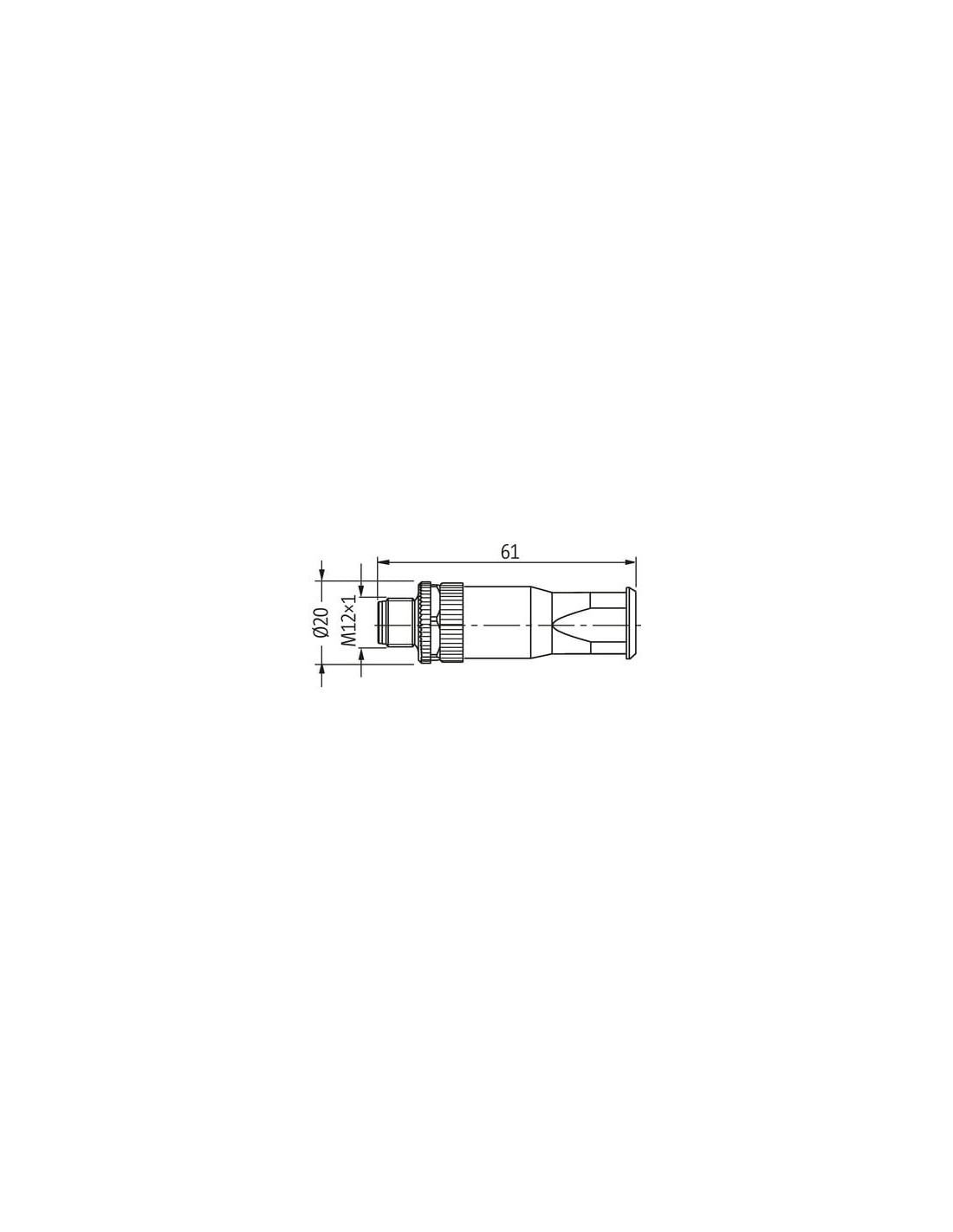

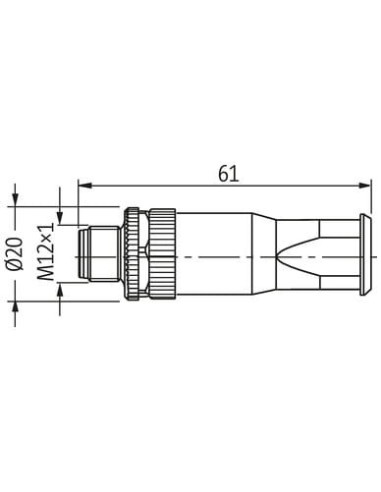

Kompaktowe wymiary (długość 61 mm, średnica 20 mm) umożliwiają zastosowanie złącza w miejscach o ograniczonej przestrzeni montażowej.
Montaż i uwagi eksploatacyjne
- Stosować zabezpieczenie przed nadmiernym obciążeniem mechanicznym – zaleca się użycie opasek zaciskowych do odciążenia przewodu;
- Przestrzegać dozwolonych promieni gięcia – zachowanie szczelności IP wymaga nieprzekraczania zalecanych promieni gięcia kabla;
- Stabilność połączenia – stosować montaż „włożone, przykręcone” z zabezpieczeniem przeciwwstrząsowym.
Wtyczka M12 męska 0° 5-polowa to pewny wybór do wymagających aplikacji przemysłowych. Jej wszechstronność, wytrzymała budowa i łatwość montażu sprawiają, że spełnia oczekiwania zarówno integratorów systemów, jak i działów utrzymania ruchu.
