Żeński proste

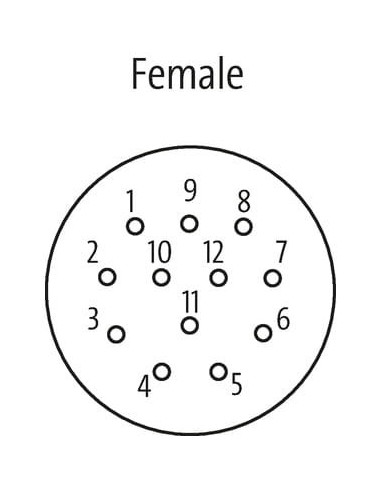

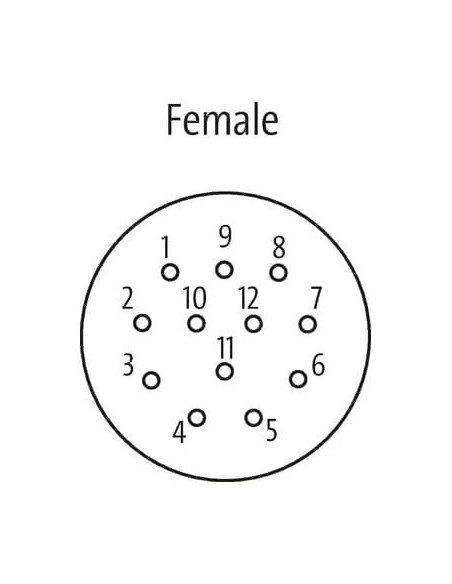

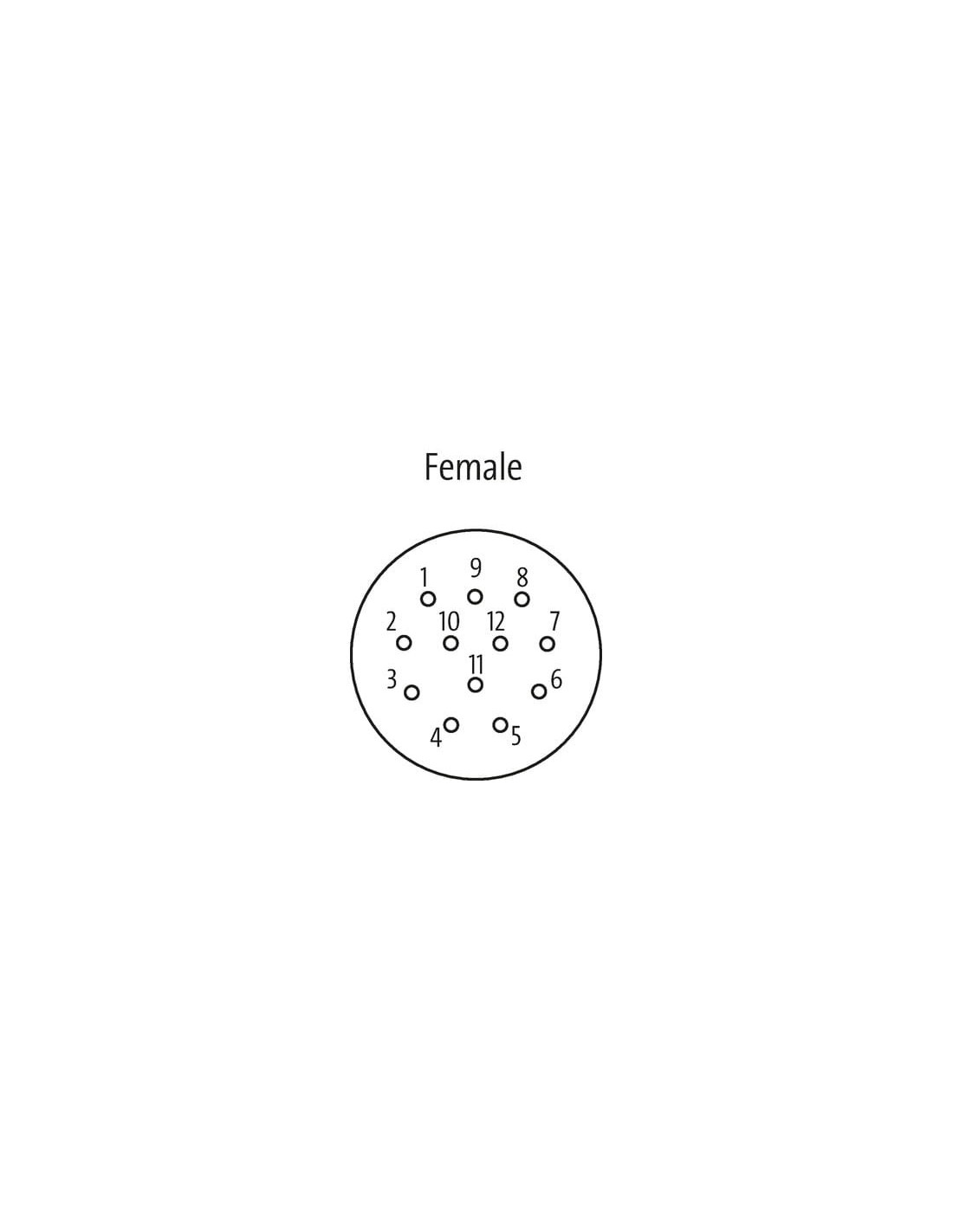

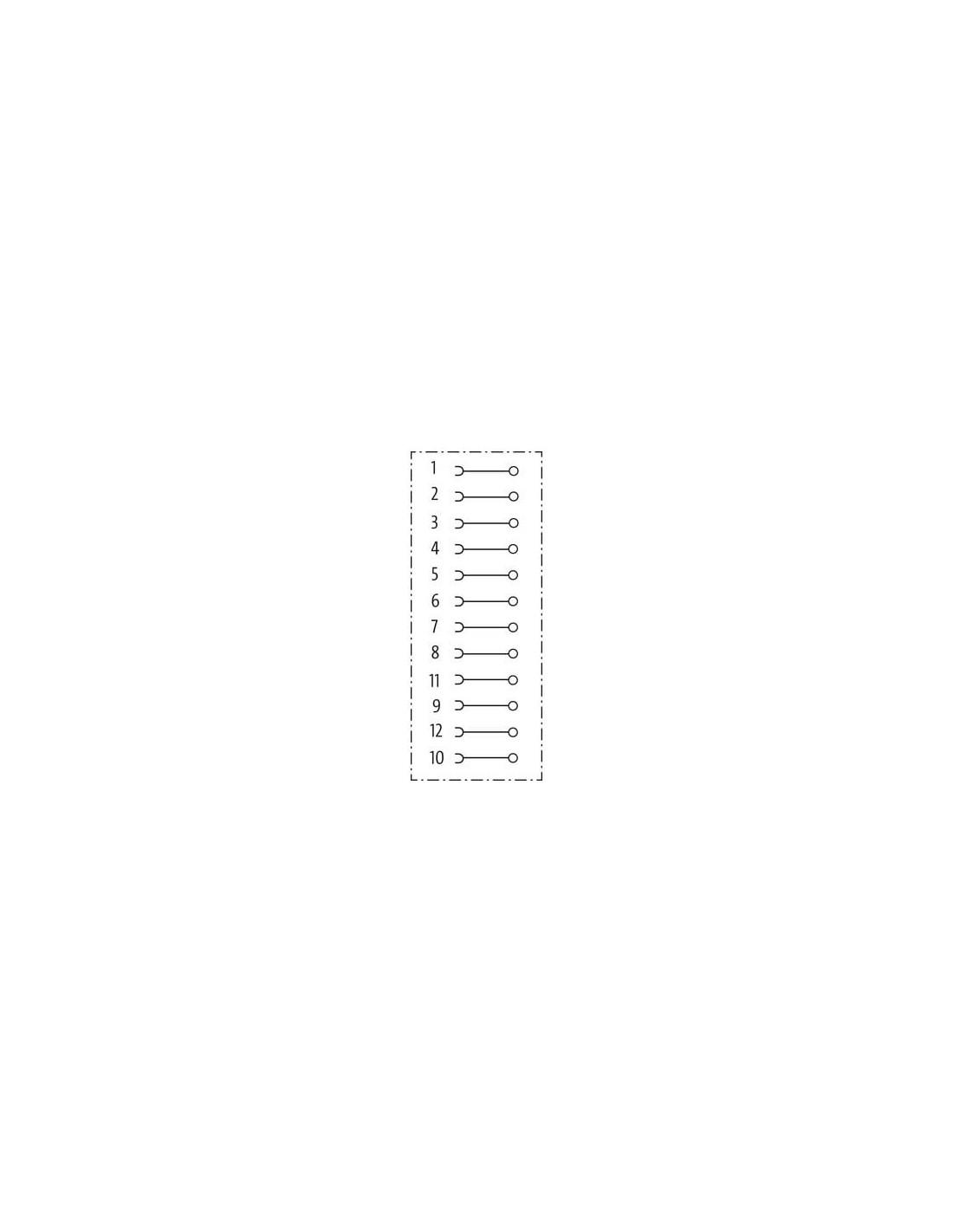

M23, 12-pinów
Przyłącze lutowane
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 8 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1 mm² |
Instalowanie | Podłączanie
| Connection information | Kielichy lutownicze |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 8 mm |
| Obszar zaciskowy maks. | 14 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

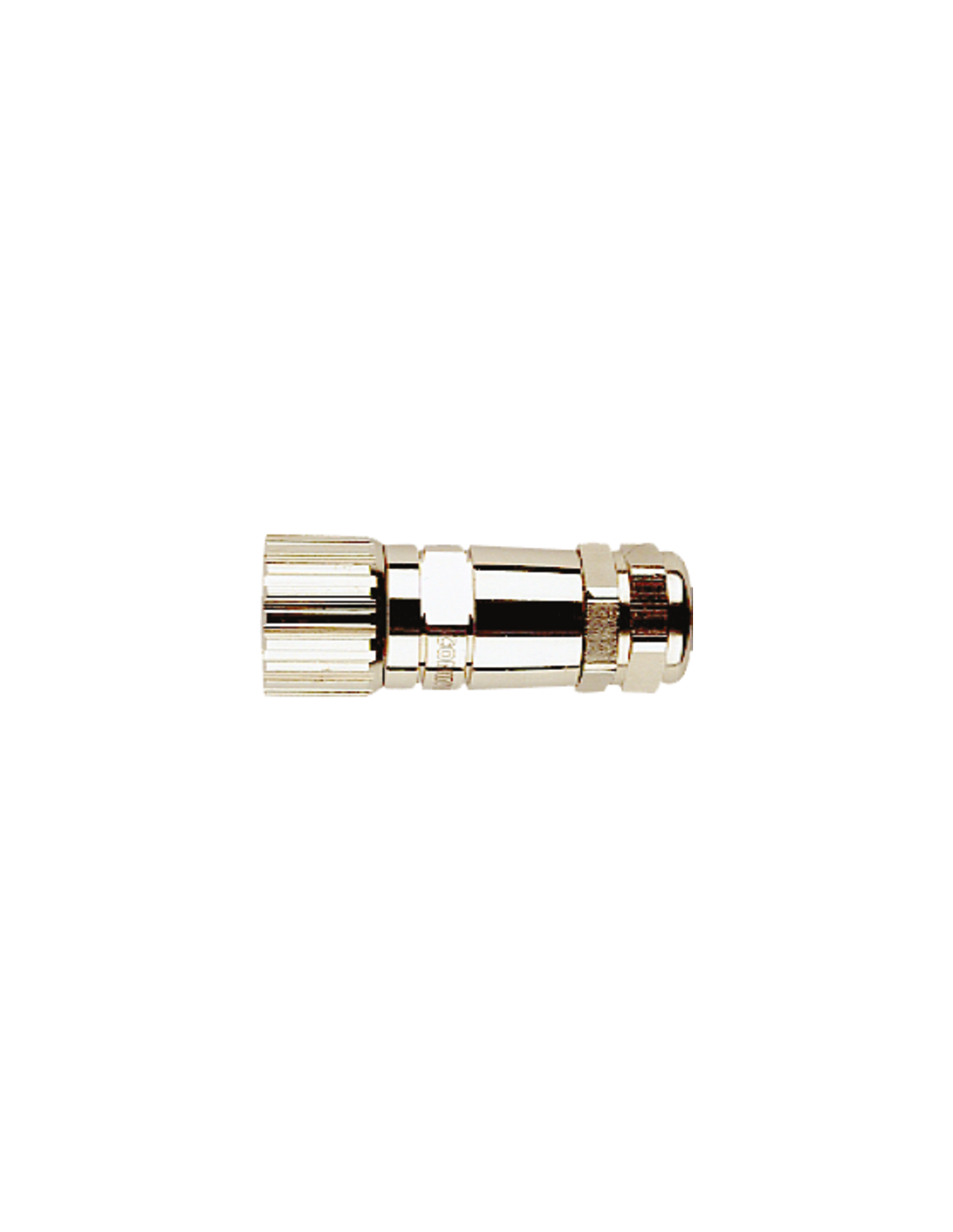

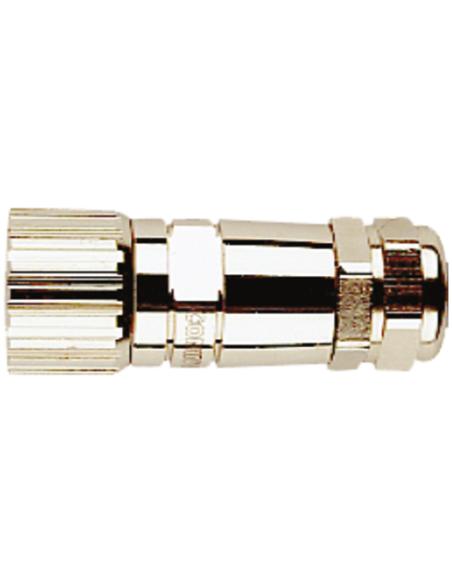

Wtyczka M23 żeńska prosta 12-polowa do lutowania – profesjonalne złącze przemysłowe
Wtyczka M23 żeńska, prosta, 12-polowa do lutowania to solidne i niezawodne rozwiązanie dedykowane połączeniom w trudnych warunkach przemysłowych. Model o kodzie 7000-23061-0000000 wyróżnia się wysoką jakością wykonania oraz uniwersalnością zastosowań, będąc jednym z najczęściej stosowanych złączy w automatyce, robotyce, systemach sterowania oraz w instalacjach maszynowych.
Zastosowanie i możliwości wykorzystania złącza M23 – 12 pinów z lutowaniem
Złącza M23 od lat wykorzystywane są w instalacjach wymagających pewnych, wielopinowych połączeń sygnałowych i zasilających. 12-polowa wersja umożliwia podłączanie wielu przewodów przy zachowaniu kompaktowych wymiarów. Proste złącze żeńskie z kielichami do lutowania pozwala na indywidualne dobranie przewodów, co gwarantuje pewność i stabilność kontaktu elektrycznego oraz minimalizuje ryzyko wystąpienia przerw czy zwarć.
- Automatyka przemysłowa – realizacja połączeń czujników, siłowników, enkoderów oraz innych elementów linii produkcyjnych.
- Budowa maszyn – stosowane do prowadzenia przewodów zasilających i sygnałowych do szaf sterowniczych.
- Robotyka – przesył sygnałów sterujących oraz zasilanie silników i urządzeń peryferyjnych.
- Transport i infrastruktura – połączenia urządzeń sygnalizacyjnych oraz sensorów w trudnych warunkach środowiskowych.
Najważniejsze cechy wtyczki żeńskiej M23 – solidność i szczelność
Obudowa metalowa oraz wysoki stopień ochrony IP67 zapewniają niezawodne działanie nawet w obecności pyłu, wilgoci czy wibracji, co jest kluczowe w środowiskach przemysłowych i automatyce. Stałe zabezpieczenie połączenia gwarantuje długą żywotność i bezproblemową eksploatację, nawet przy częstym rozłączaniu i podłączaniu instalacji.
- Stopień ochrony IP67 – pełna odporność na kurz i krótkotrwałe zanurzenie w wodzie.
- Obudowa M23 – standard przemysłowy, szeroko stosowany, zapewniający kompatybilność z wieloma systemami.
- Kielichy lutownicze – pewne i trwałe połączenie elektryczne.
Kompaktowa konstrukcja i łatwy montaż

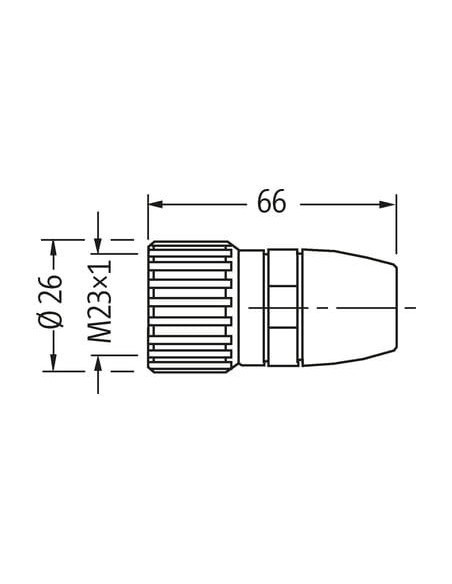

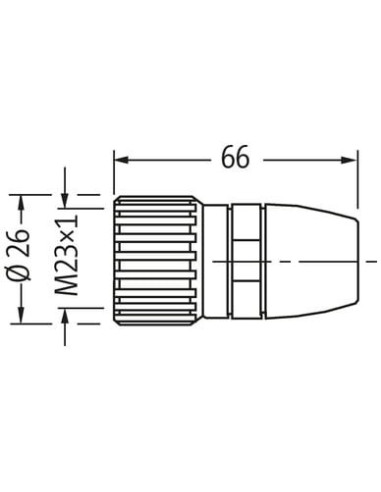

Zastosowanie gwintu M23x1 oraz niewielkich rozmiarów (długość 66 mm, średnica 26 mm) umożliwia łatwą instalację nawet w miejscach o ograniczonej przestrzeni. Obszar zaciskowy przewodów wynoszący od 8 do 14 mm ułatwia dopasowanie różnej grubości kabli oraz zapewnia uniwersalność zastosowania.
Zalety i wskazówki montażowe – bezpieczeństwo w instalacji
Stosowanie tej wtyczki zaleca się wszędzie tam, gdzie niezawodność i trwałość połączeń mają kluczowe znaczenie. Warto zabezpieczyć przewody przed nadmiernym napięciem mechanicznym, wykorzystując odpowiednie opaski lub kanały kablowe. Zaleca się również przestrzeganie dopuszczalnych promieni gięcia przewodów, aby zachować szczelność złącza i wysoką klasę ochrony IP.
Podsumowanie – Wtyczka M23 12-polowa do lutowania
Model MSCON-A 7000-23061-0000000 to wysokiej jakości złącze żeńskie M23, zapewniające stabilność oraz bezpieczeństwo połączeń wielopinowych w wymagających aplikacjach przemysłowych. Sprawdzi się zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów okablowania, oferując trwałość i pewność działania na lata.
