Dostępny
Ethernet CAT6A
Wtyczka 45°
RJ45, 8-piny
ekranowany
Zaciski nożowe
Stopień ochrony IP20
Technologia szybkich złączy
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,76 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT6, Class EA (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 10000 MBit/s |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,34 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 22 |
Instalowanie | Podłączanie
| Wire insulation diameter max. | 1,6 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 4,5 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Profesjonalna wtyczka RJ45 45° ekranowana CAT6A – wydajność i niezawodność w wymagających aplikacjach sieciowych

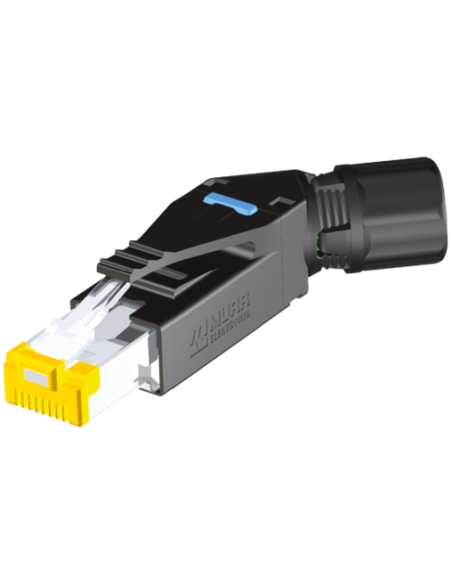

Wtyczka RJ45 Professional męska 45°, 8-polowa, ekranowana (Gigabit) to zaawansowane rozwiązanie przeznaczone do instalacji sieciowych o wysokich wymaganiach transmisyjnych. Model o kodzie 7000-74031-0000000 sprawdza się zarówno w zastosowaniach przemysłowych, jak i biurowych, gdzie niezawodna komunikacja oraz ochrona sygnału przed zakłóceniami zewnętrznymi mają kluczowe znaczenie.
Zastosowanie i zalety wtyczki RJ45 CAT6A ekranowanej
Wtyczka ekranowana RJ45 przeznaczona jest do szybkich oraz stabilnych połączeń sieciowych w technologii Gigabit Ethernet, obsługując prędkość transmisji danych nawet do 10 000 Mbit/s (10GBase-T, kategoria 6A). Dzięki swojej konstrukcji doskonale sprawdza się w środowisku automatyki przemysłowej, systemach monitoringu, centrach danych, rozbudowanych instalacjach LAN oraz wszędzie tam, gdzie konieczna jest minimalizacja zakłóceń elektromagnetycznych i pewność długotrwałej pracy.
- Kątowa konstrukcja 45° – umożliwia wygodny montaż w trudno dostępnych miejscach oraz łatwe prowadzenie okablowania.
- Ekranowanie – skuteczna ochrona sygnału przed zakłóceniami elektromagnetycznymi (EMC), szczególnie istotna w środowisku przemysłowym.
- Zaciski nożowe – zapewniają szybkie i pewne podłączenie przewodów bez konieczności lutowania.
- Wytrzymała obudowa – wykonana z tworzywa odpornego chemicznie i na oleje, co pozwala na stosowanie w wymagających warunkach przemysłowych.
- Uniwersalność – dla przewodów o średnicy od 0,14 do 0,34 mm² (AWG 22–26), co umożliwia integrację z różnymi typami kabli.
- Wysoka trwałość – odporność na szeroki zakres temperatur od -40°C do 70°C oraz spełnienie normy IP20 (ochrona przed ciałami obcymi o średnicy >12,5 mm).
Typowe wykorzystanie wtyczki RJ45 Professional ekranowanej
Produkt doskonale nadaje się do tworzenia profesjonalnych instalacji sieciowych, montażu w rozdzielnicach, szafach serwerowych, automatyce budynkowej i przemysłowej, urządzeniach telekomunikacyjnych oraz systemach transmisji danych w środowiskach, gdzie liczy się trwałość i wysoka jakość sygnału.
- Sieci przemysłowe i automatyka
- Data center i szafy serwerowe
- Systemy monitoringu CCTV IP
- Szybkie sieci lokalne LAN / infrastruktura IT
- Połączenia urządzeń sieciowych wymagających wysokiej przepustowości
Właściwości techniczne kluczowe dla instalatora
Szybka technologia złączy umożliwia łatwy montaż przewodów i oszczędność czasu podczas instalacji, a oznaczenie pinów zgodne ze standardem RJ45 pozwala na prawidłowe wykonanie połączeń bez ryzyka pomyłek. Dzięki przemyślanej konstrukcji wtyczki możliwe jest zabezpieczenie jej przed narażeniem na obciążenia mechaniczne poprzez zastosowanie odpowiednich uchwytów lub opasek kablowych.
Wtyczka przeznaczona jest do stosowania wewnątrz pomieszczeń (stopień ochrony IP20). W przypadku stosowania w pobliżu agresywnych mediów należy indywidualnie sprawdzić odporność materiałów z obudowy. Prawidłowy montaż wymaga również zachowania właściwego promienia gięcia przewodów, aby nie naruszyć parametrów ochrony IP.
Wtyczka RJ45 45° Professional – schematy i wymiary

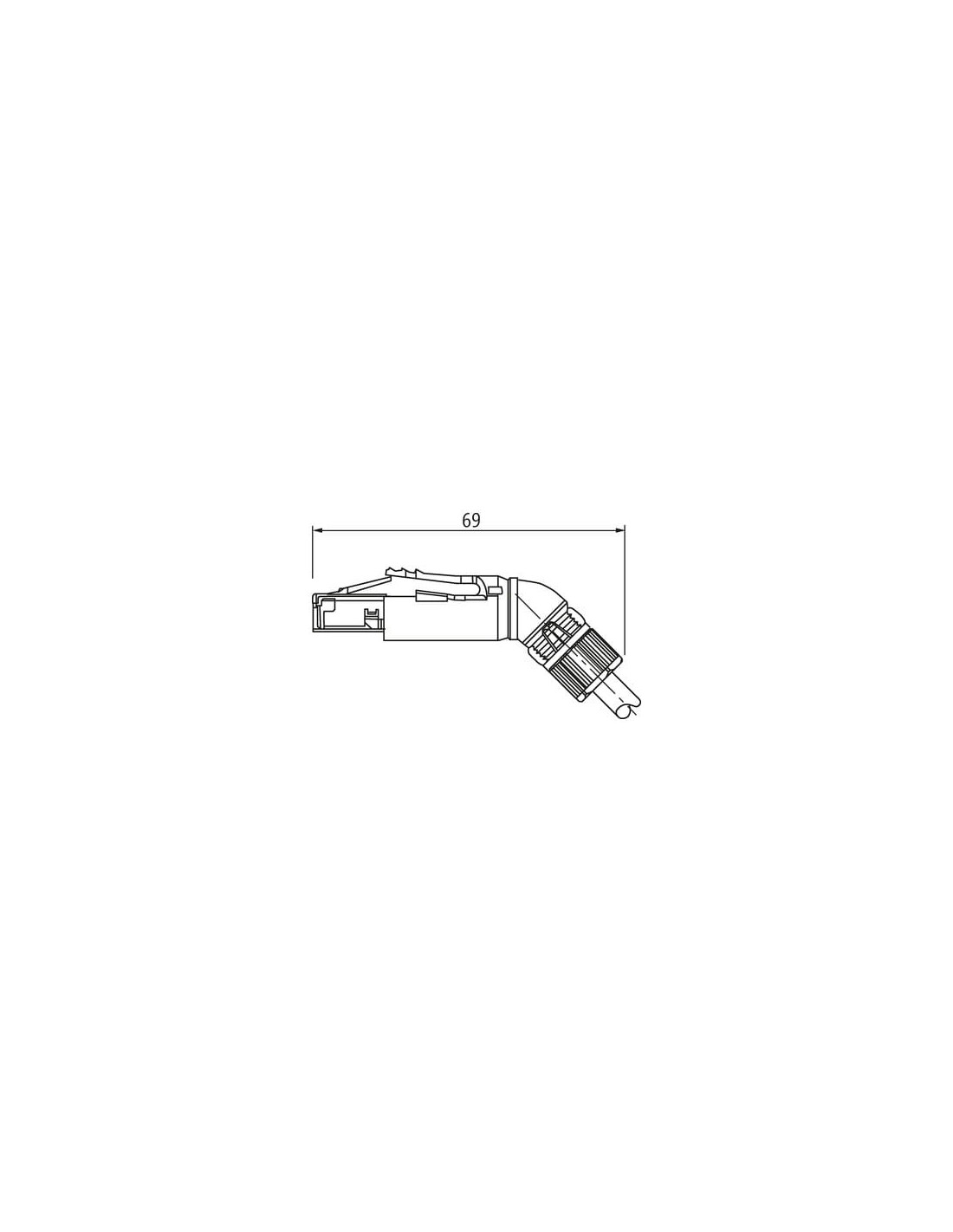

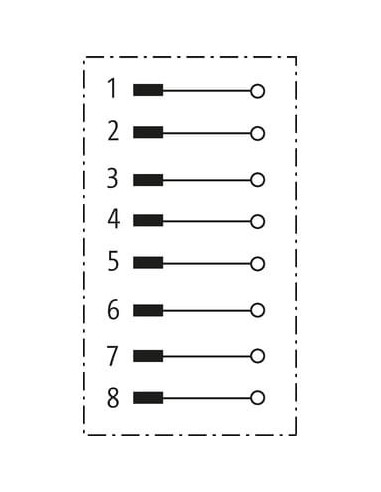

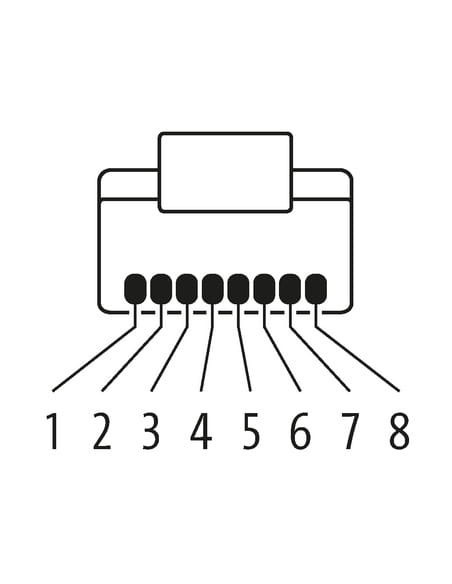

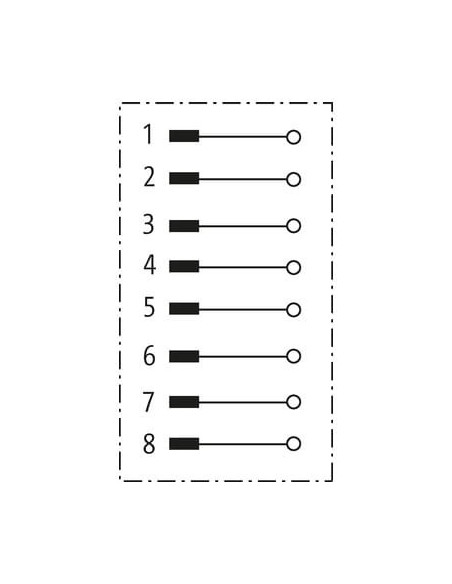

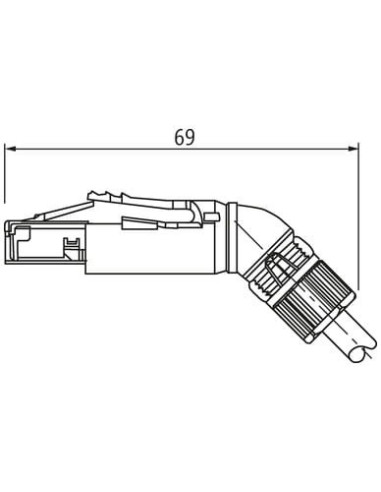

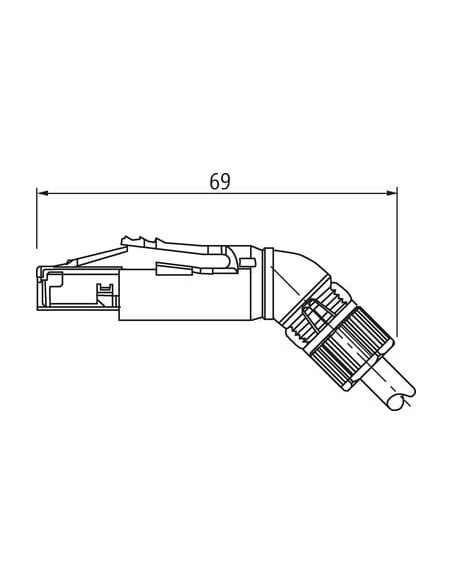

W zestawie znajdują się czytelne schematy połączeń oraz szczegółowe oznaczenia pinów, które znacznie ułatwiają prawidłową instalację. Kompaktowa długość całkowita wynosząca 69 mm pozwala na zastosowanie w miejscach o ograniczonej przestrzeni.
