M12 F&B Pro
Męski 90°
4-piny
Zaciski śrubowe
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP69K |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 300 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,25 mm² |
| Przekrój przyłącza maks. | 1 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | EPDM |
| Materiał obudowa | PA |
| Blokada materiału | Stal szlachetna |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Obszar zaciskowy min. | 3,5 mm |
| Obszar zaciskowy maks. | 6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 100 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

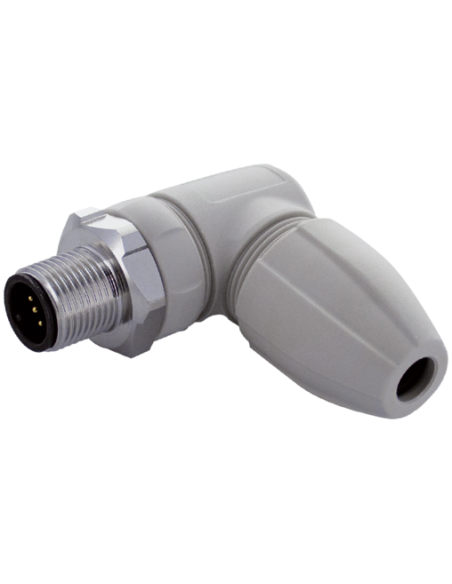

Wtyczka M12 męska kątowa F&B PRO 7024-12821-0000000 – profesjonalne rozwiązanie do wymagających zastosowań
Wtyczka M12 męska kątowa F&B PRO o kodzie 7024-12821-0000000 to element wysokiej klasy, przeznaczony do połączeń elektrycznych w trudnych warunkach przemysłowych. Dzięki zaawansowanej konstrukcji oraz wysokiemu stopniowi ochrony, znajduje zastosowanie zarówno w automatyce przemysłowej, produkcji spożywczej (F&B – Food & Beverage), jak i w aplikacjach wymagających niezawodności połączenia oraz wytrzymałości na agresywne media zewnętrzne.
Kątowa budowa – komfort instalacji w ograniczonej przestrzeni
Wtyczka o kącie 90° umożliwia łatwy montaż nawet w trudno dostępnych miejscach. Kątowa konstrukcja ułatwia także prowadzenie przewodów w szafach sterowniczych oraz na liniach produkcyjnych, gdzie przestrzeń jest szczególnie ograniczona.
Najważniejsze zalety wtyczki M12 męskiej F&B PRO
- Odporność na media agresywne: materiały zastosowane w konstrukcji umożliwiają pracę w środowiskach narażonych na działanie środków chemicznych czy detergentów, typowych w przemyśle spożywczym i farmaceutycznym.
- Bardzo wysoki stopień ochrony (IP65, IP67, IP68, IP69K): gwarantuje zabezpieczenie przed pyłem, silnym strumieniem wody, chwilowym zanurzeniem oraz działaniem pary wodnej.
- Trwałe i szczelne połączenie śrubowe: zaciski śrubowe pozwalają na szybkie i pewne podłączenie przewodów o przekrojach od 0,25 do 1 mm².
- Szeroki zakres temperatury pracy: niezawodność od -25°C do +100°C pozwala na użytkowanie w szerokim zakresie aplikacji przemysłowych.
- Solidna obudowa PA oraz stal szlachetna: wytrzymałość mechaniczna i odporność na korozję to kolejne atuty rozwiązania F&B PRO.
Typowe zastosowania wtyczki M12 męskiej kątowej 4-pinowej
Wtyczka M12 F&B PRO jest szeroko wykorzystywana w:
- automatyce przemysłowej, robotyce i maszynach pakujących,
- systemach transportu i rozładunku,
- przemyśle spożywczym i napojowym,
- aplikacjach wymagających mycia wysokociśnieniowego oraz działania czynników chemicznych,
- instalacjach, gdzie konieczne jest trwałe i szczelne połączenie czujników, siłowników lub elementów sygnałowych.
Parametry konstrukcyjne – ergonomia i precyzja wykonania

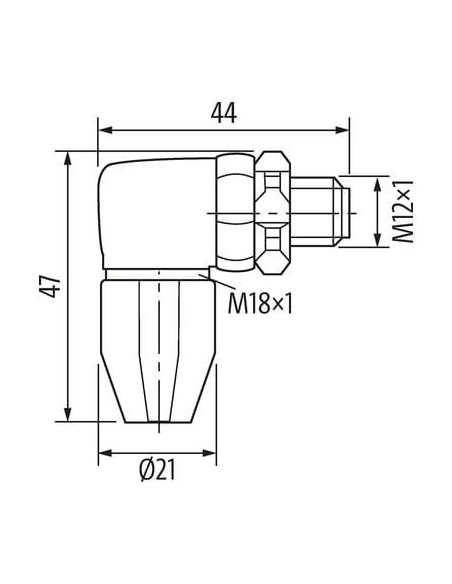

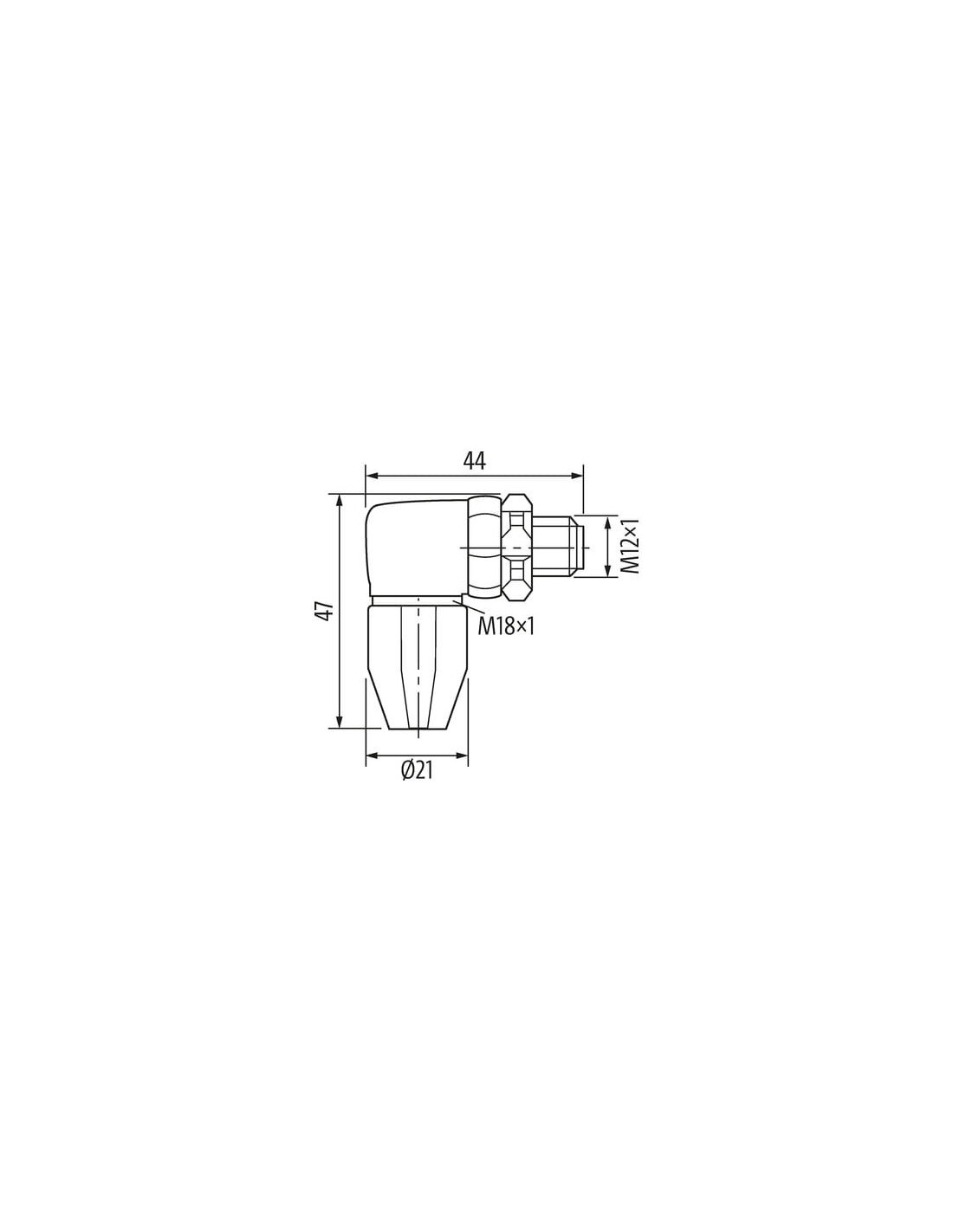

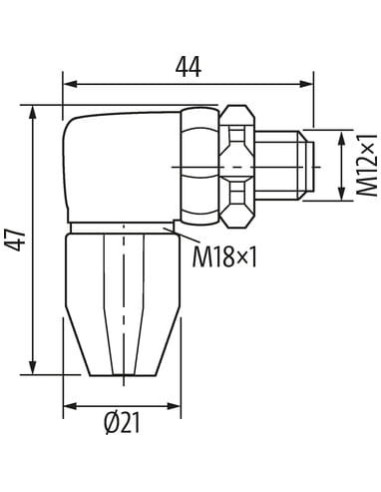

4 piny umożliwiają uniwersalne wykorzystanie wtyczki w wielu aplikacjach sygnałowych oraz zasilających. Szerokość klucza SW19 oraz gwint M12 x 1 zapewniają łatwy montaż, natomiast ergonomiczny kształt i kompaktowe wymiary (44 x 47 x 21 mm) pozwalają na bezproblemowe dopasowanie do istniejących instalacji.
Bezpieczeństwo i trwałość instalacji
Dostępność bloczków zaciskowych oraz zastosowanie wysokiej jakości materiału uszczelniającego (EPDM) przyczyniają się do długowieczności i niezawodności połączenia. Wskazane jest stosowanie odpowiednich środków odciążających oraz przestrzeganie minimalnych promieni gięcia przewodu, co bezpośrednio wpływa na zachowanie szczelności całego systemu.
Podsumowanie: Wtyczka M12 męska kątowa F&B PRO – wszechstronność i niezawodność
Wtyczka M12 męska kątowa F&B PRO 7024-12821-0000000 to element łączący trwałość, uniwersalność i bezpieczeństwo w trudnych warunkach przemysłowych. Dzięki wysokiej odporności na warunki środowiskowe oraz prostej instalacji jest często wybierana w strategicznych aplikacjach automatyki oraz produkcji spożywczej.
