Męski prosty
M8, 3-piny
ekranowany
Zaciski śrubowe
Przekrój portu: 0.14...0.5 mm²
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Materiał styk | Mosiądz |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Blokada materiału | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 5,5 mm |

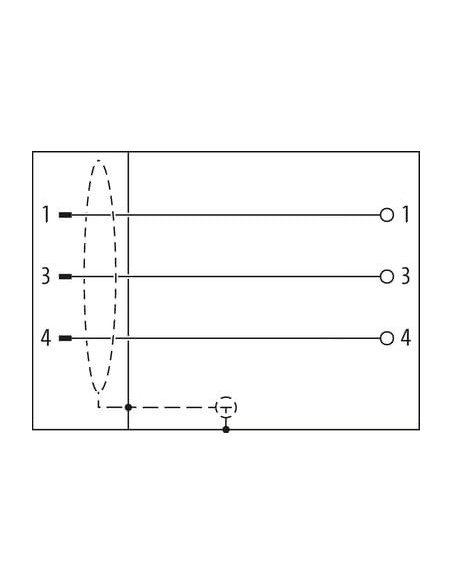

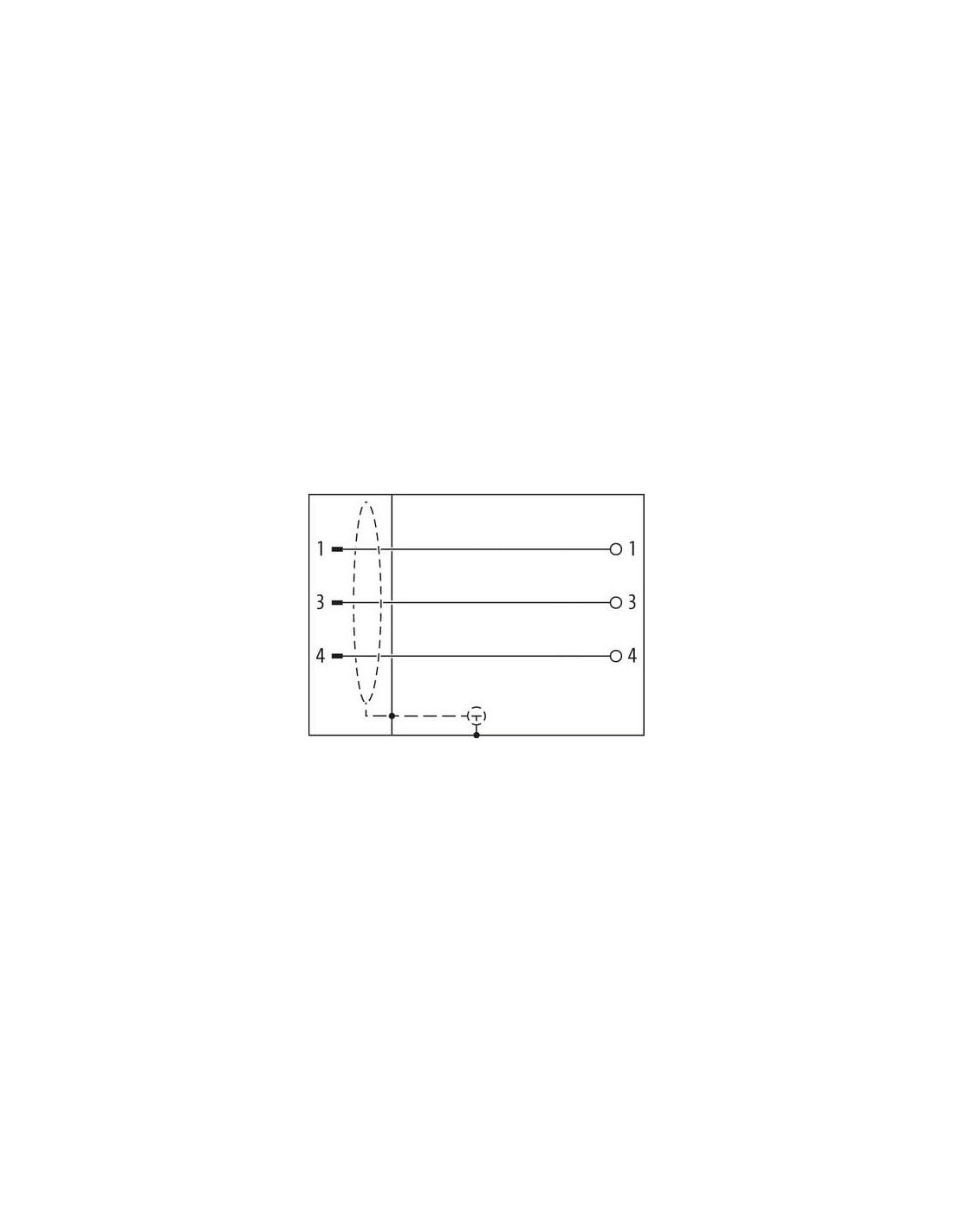

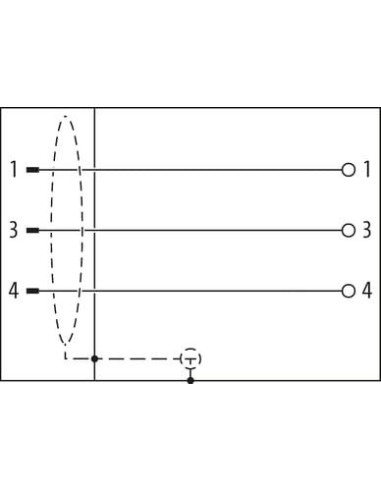

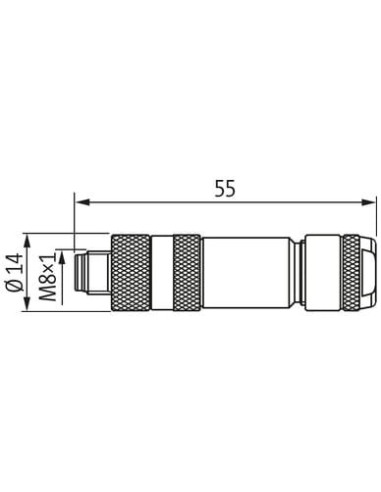

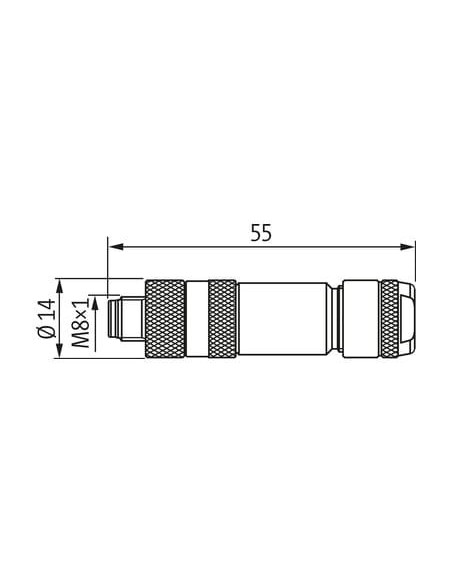

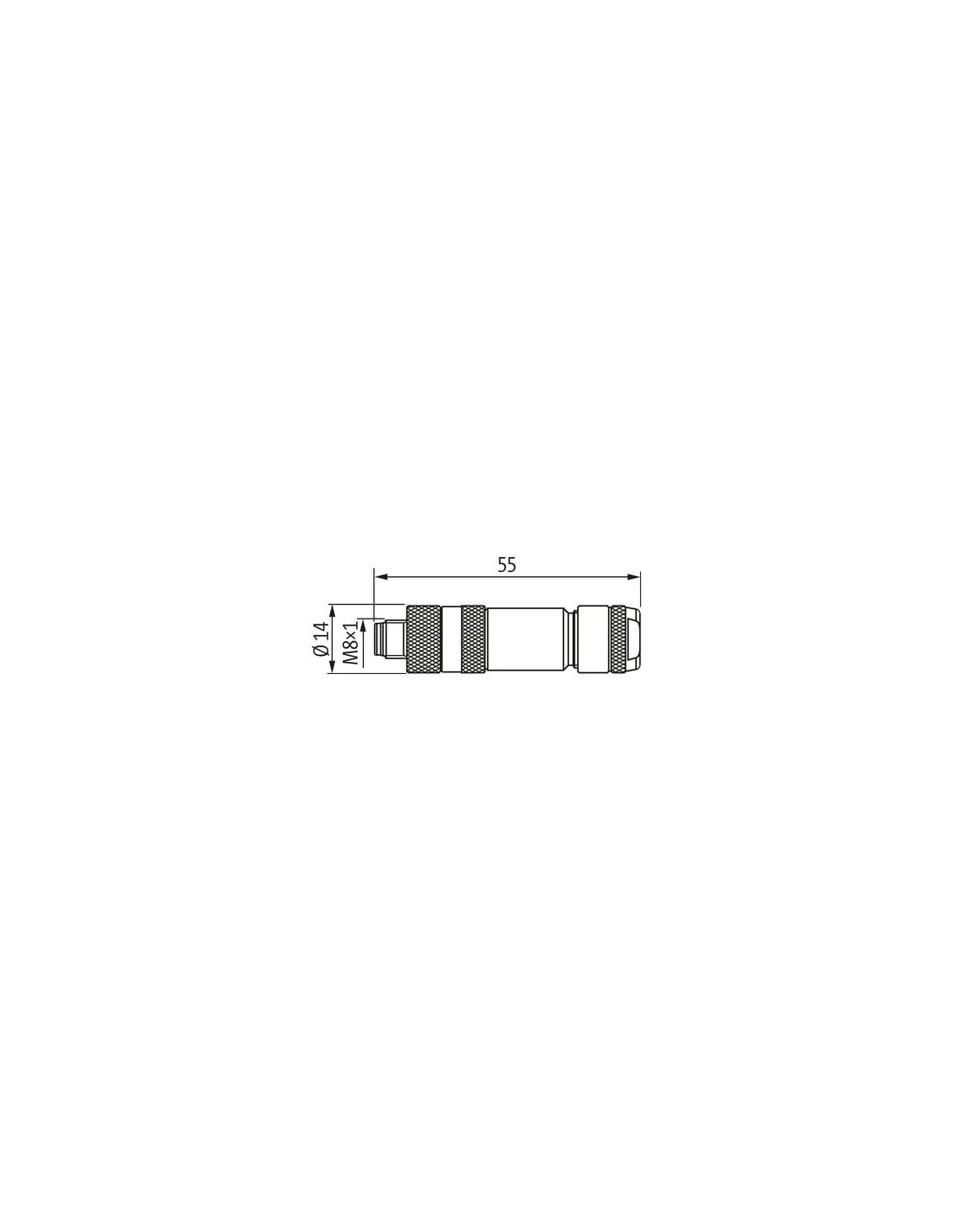

| Wysokość | 55 mm |
| Szerokość | 14 mm |
| Głębokość | 14 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

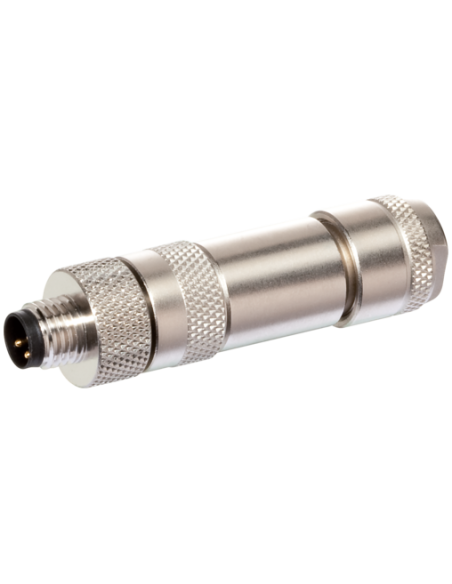

Wtyczka M8 męska – prosta, 3-polowa, ekranowana – Kod 7000-08641-0000000
Wtyczka M8 męska, prosta, 3-polowa to profesjonalne złącze przeznaczone do zastosowań przemysłowych oraz automatyki, gdzie wymagana jest precyzja, niezawodność i wysoka jakość sygnału. Wersja ekranowana zapewnia ochronę przed zakłóceniami elektromagnetycznymi, co jest szczególnie istotne w środowisku o podwyższonym poziomie zakłóceń.
Najważniejsze zalety i cechy wtyczki M8, 3-polowej
- Konstrukcja ekranowana – skuteczna ochrona przesyłanych sygnałów przed zakłóceniami elektromagnetycznymi.
- Zaciski śrubowe – łatwa i pewna instalacja przewodów bez konieczności lutowania.
- Wysoka szczelność (IP67) – pełna odporność na kurz oraz krótkotrwałe zanurzenie w wodzie.
- Wytrzymała obudowa – mosiężna konstrukcja z powłoką niklowaną gwarantuje trwałość i odporność na trudne warunki przemysłowe.
- Szeroki zakres temperatur pracy od -40°C do +85°C – niezawodne działanie nawet w wymagających warunkach.
- Przepustowość prądowa do 4 A oraz napięcie robocze do 60 V DC.
Zastosowanie wtyczki M8 męskiej ekranowanej
Wtyczka M8 prosta, 3-polowa to niezawodny wybór tam, gdzie wymagane jest solidne i kompaktowe połączenie sygnałowe lub zasilające:
- Systemy automatyki przemysłowej – czujniki, siłowniki, elementy wykonawcze.
- Technika pomiarowa – podłączanie urządzeń pomiarowych, analizatorów, skanerów.
- Transport i logistyka – automatyczne linie produkcyjne, magazynowe, transportery.
- Maszyny i urządzenia specjalistyczne – robotyka, linie pakujące, maszyny CNC.
Budowa i bezpieczeństwo użytkowania złącza M8
Wysokiej jakości pozłacane styki oraz mosiężne konektory zapewniają trwałość i niską rezystancję połączenia. Wbudowane zabezpieczenia przeciwwstrząsowe oraz wysoka odporność na przepięcia (do 1,5 kV) podnoszą poziom bezpieczeństwa pracy w trudnych warunkach przemysłowych.
Kompaktowe wymiary złącza (średnica 14 mm, długość 55 mm) umożliwiają stosowanie go nawet w ograniczonych przestrzeniach instalacyjnych.
Typowe podłączenia i montaż
- Zaciski śrubowe: szybki i łatwy montaż bez potrzeby specjalistycznych narzędzi.
- Obszar zaciskowy: zakres przewodów od 0,14 do 0,5 mm².
- Wersja ekranowana – możliwość stosowania w miejscach o dużej ilości przewodów i wysokim poziomie zakłóceń.
- Montaż – włożenie i przykręcenie, co zapewnia ochronę przed przypadkowym odłączeniem, nawet w warunkach drgań i wstrząsów.
Wtyczkę tę zdecydowanie poleca się tam, gdzie niezawodność połączeń, bezpieczeństwo transmisji sygnału oraz trwałość są kluczowe dla funkcjonowania całego systemu automatyki lub maszyn.
W szczególnych przypadkach zastosowania w agresywnym środowisku chemicznym rekomenduje się sprawdzenie odporności materiałów w zależności od konkretnej aplikacji.
