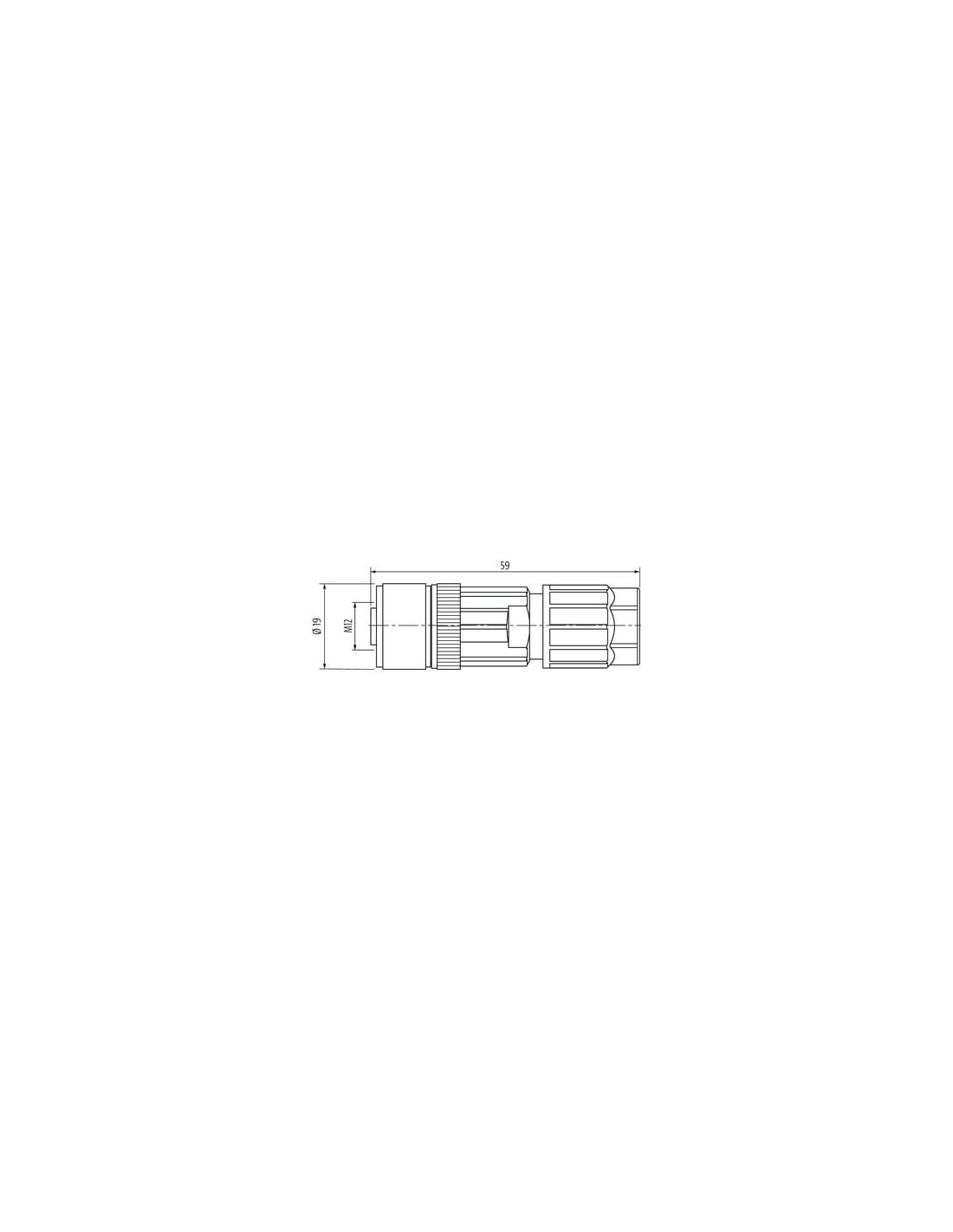

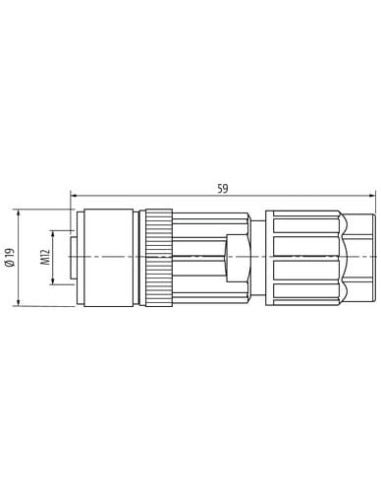

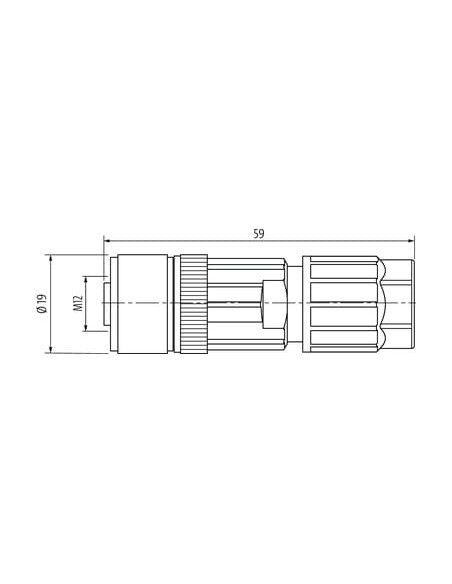

Żeński proste
M12, 5-piny
Kodowanie A
Przyłącze sprężynowe push-lock
Zakres mocowania (Ø kabla): 4...8 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Bronze |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Typ montażu | samozłączne |
| Family construction form | Przyłącze sprężynowe push-lock |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 48 V |
| Napięcie robocze DC | 60 V |
| Napięcie robocze AC maks. (UL) | 250 V |
| Prąd roboczy na styk (UL) | 4 A |
| Prąd roboczy na styk maks. (40 °C) | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Cross section connection with wire end ferrule min. | 0,08 mm² |
| Cross section connection with wire end ferrule max. | 0,5 mm² |
| Cross section connection without wire end ferrule min. | 0,14 mm² |
| Cross section connection without wire end ferrule max. | 0,75 mm² |
| Cross section connection with wire end ferrule AWG min. | 28 AWG |
| Cross section connection with wire end ferrule AWG max. | 20 AWG |
| Cross section connection without wire end ferrule AWG min. | 26 AWG |
| Cross section connection without wire end ferrule AWG max. | 18 AWG |
Instalowanie | Podłączanie
| Connection information | Przyłącze sprężynowe push-lock |
| Rozwartość klucza | SW18 |
| Cykle wtykowe min. | 100 |

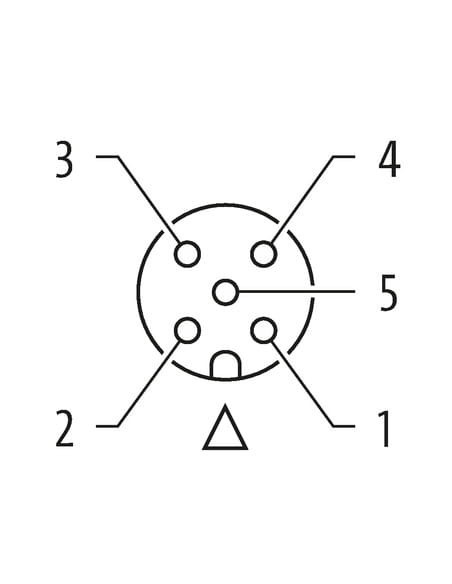

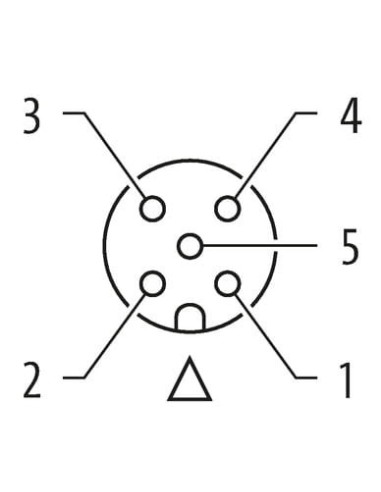

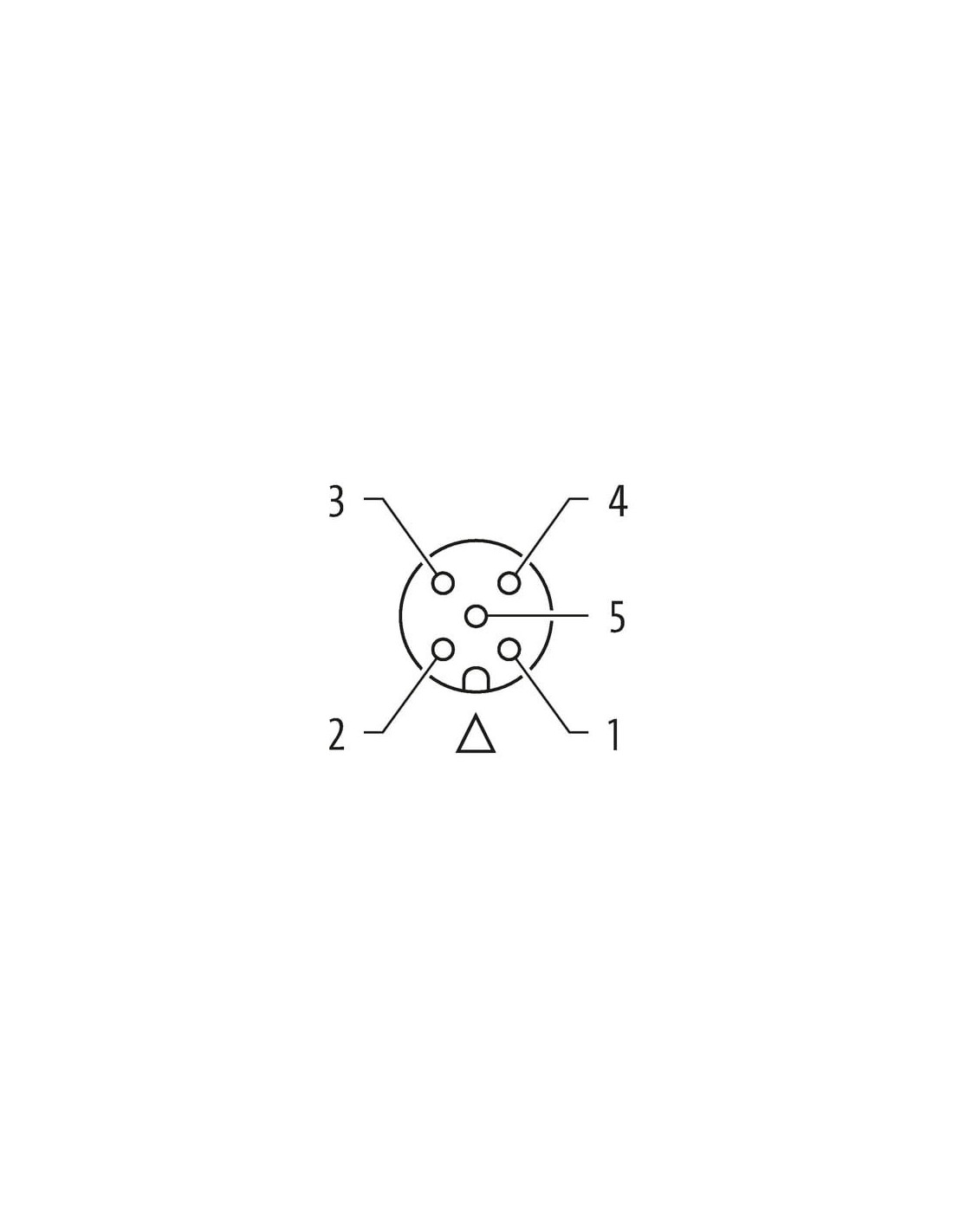

Instalowanie | Układ pinów
| Kodowanie | A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Combustibility class (UL94) | V-0 |
| Materiał uszczelka | NBR |
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

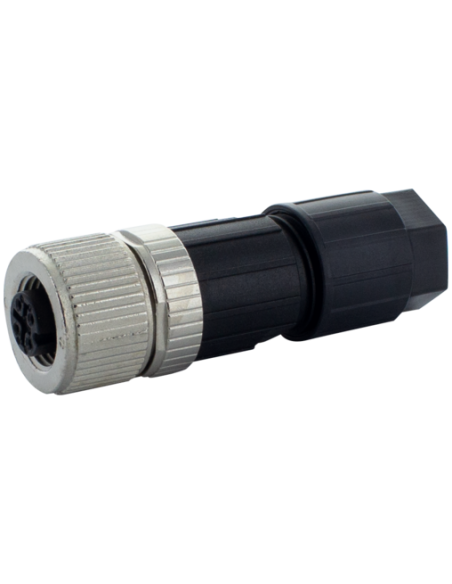

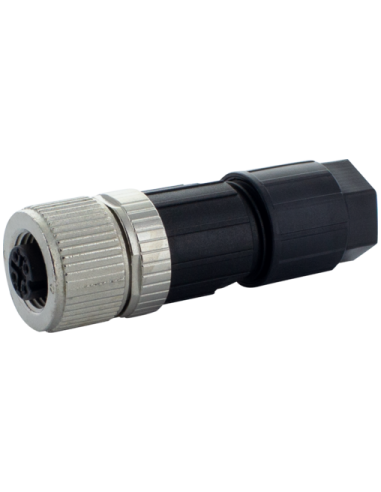

Wtyczka M12 żeńska prosta 5-polowa – 7000-13941-0000000
Wtyczka M12 żeńska prosta, 5-polowa o kodzie produktu 7000-13941-0000000 to niezawodny element połączeniowy, stosowany powszechnie w instalacjach automatyki przemysłowej oraz systemach sterowania. Przeznaczona do przewodów o zakresie średnicy od 4 do 8 mm, gwarantuje szczelność i bezpieczeństwo połączenia, nawet w trudnych warunkach środowiskowych.
Zalety i możliwości wykorzystania wtyczki M12 żeńskiej prostej
- 5-pinowa konstrukcja – umożliwia wielofunkcyjne podłączenie sygnałów oraz zasilania.
- Kodowanie A – chroni przed błędnym połączeniem oraz zapewnia kompatybilność z najczęściej stosowanymi czujnikami i urządzeniami przemysłowymi.
- Push-lock przyłącze sprężynowe – pozwala na szybkie, beznarzędziowe i pewne mocowanie przewodów.
- Wysoka odporność chemiczna i na oleje – obudowa wykonana z tworzywa sztucznego (PA), a uszczelka z NBR sprawiają, że złącze doskonale sprawdza się w środowiskach narażonych na kontakt z substancjami agresywnymi.
- Stopień ochrony IP65/IP67 – zapewnia doskonałą szczelność i ochronę przed kurzem oraz wodą, także w trudnych warunkach przemysłowych.
- Montaż włożony i przykręcony z zabezpieczeniem przeciwwstrząsowym – zapewnia stabilność połączenia, nawet przy silnych drganiach.
Typowe zastosowania złącza M12 żeńskiego 5-polowego
Złącze M12 znajduje szerokie zastosowanie w:
- Automatyce przemysłowej
- Systemach czujników i siłowników
- Technice maszynowej oraz robotyce
- Aplikacjach transportu danych i zasilania
- Układach sterowania i monitoringu w środowiskach wymagających szczelności oraz odporności na zabrudzenia
Norma wykonania DIN EN 61076-2-101 (M12) oraz pozłacane styki zapewniają wysoką jakość połączenia, odporność na korozję oraz długotrwałą niezawodność, nawet w warunkach o podwyższonej wilgotności oraz zapyleniu.
Najważniejsze cechy techniczne złącza M12 żeńskiego, prostego
- Liczba biegunów: 5
- Gwint zewnętrzny: M12 x 1
- Obudowa: Tworzywo PA, odporność chemiczna, stopień ochrony IP65/IP67
- Maksymalny prąd: 4 A na styk
- Przekrój przewodów: 0,14 – 0,75 mm² (bez tulejek), zakres kabli 4–8 mm
- Wytrzymałość temperaturowa: od -40°C do +85°C
- Cykl życia: ≥ 100 cykli łączeniowych
Uwagi i zalecenia montażowe
Zaleca się chronić złącza przed mechanicznymi obciążeniami za pomocą odpowiednich środków montażowych, takich jak opaski kablowe. Podczas układania przewodów należy stosować się do dopuszczalnych promieni gięcia, aby zachować wysoki stopień ochrony IP oraz żywotność połączenia.
Produkt cechuje się wysoką izolacyjnością oraz odpornością na przepięcia, dzięki czemu spełnia wymagania kategorii przepięciowej II oraz posiada klasę palności UL94 V-0.
Podsumowanie: Wtyczka M12 żeńska prosta 5-polowa
Wtyczka M12 5-polowa to funkcjonalne i trwałe rozwiązanie do zastosowań przemysłowych, wymagających niezawodnego połączenia sygnałów i zasilania w ekstremalnych warunkach. Przyłącze sprężynowe push-lock zapewnia szybki montaż, a szeroka odporność chemiczna i szczelność gwarantują stabilną pracę systemów automatyki, maszyn i urządzeń przemysłowych.
