Dostępny
Żeński proste
M12, 5-piny
Kodowanie B
ekranowany
Zaciski śrubowe
Zakres mocowania (Ø kabla): 6...8 mm
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |

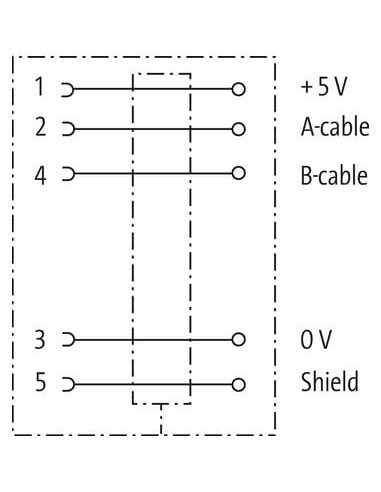

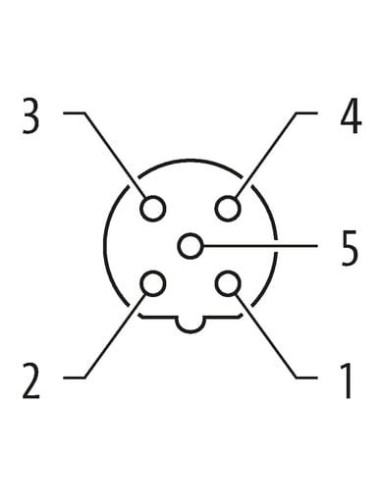

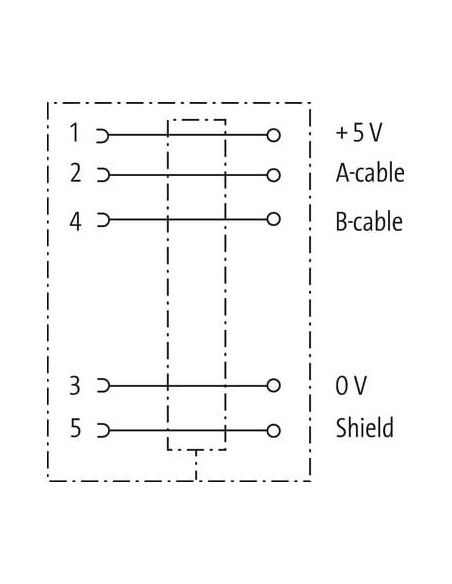

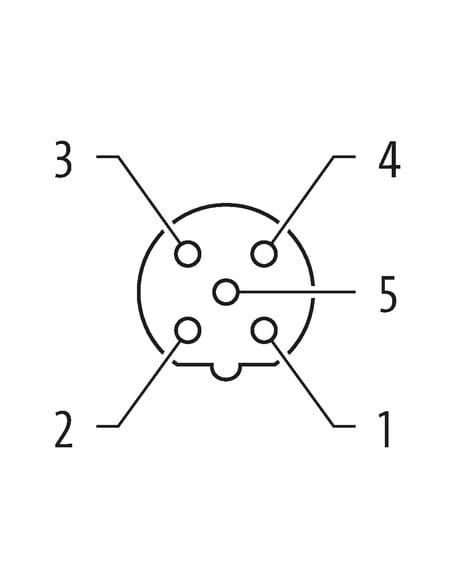

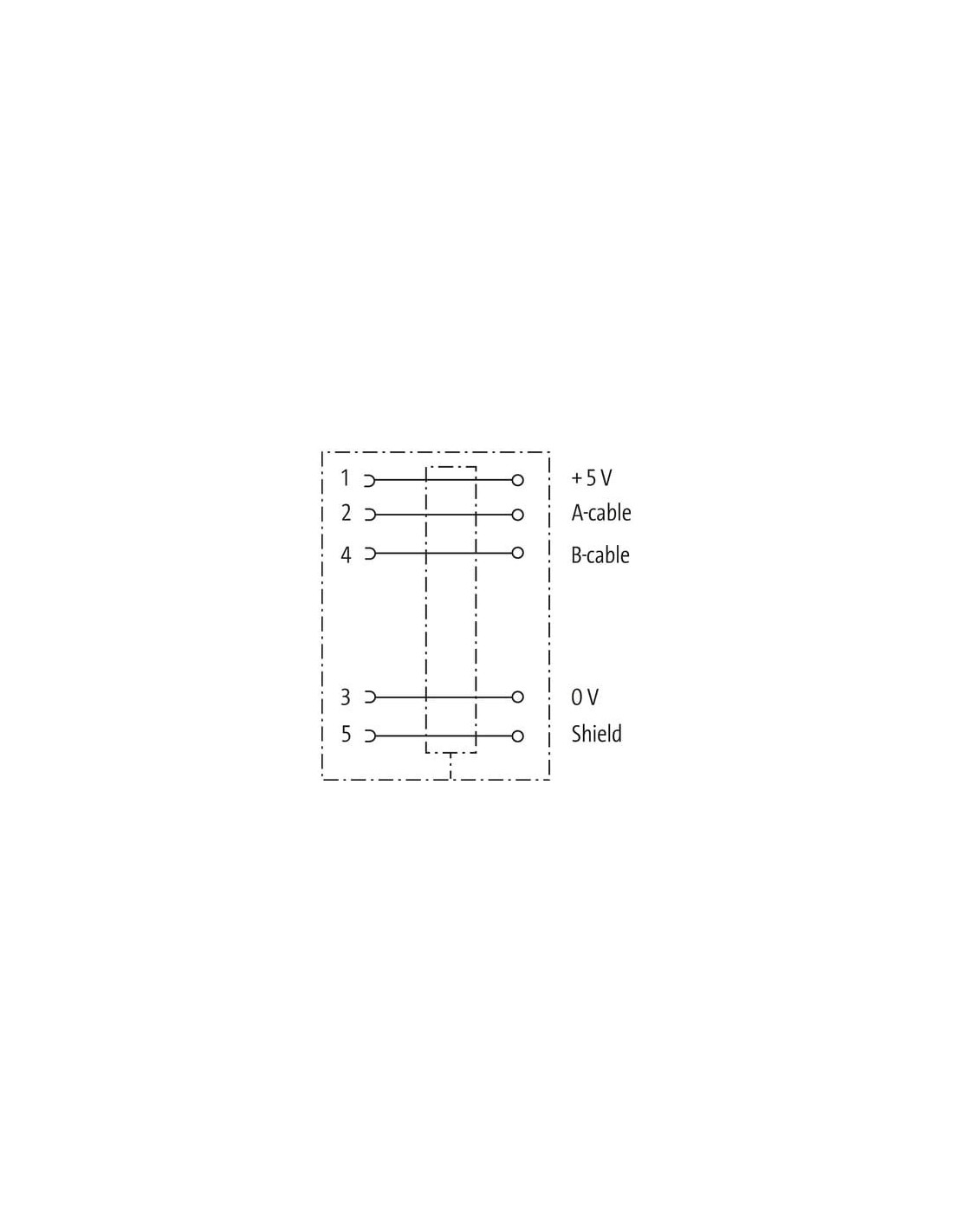

Instalowanie | Układ pinów
| Kodowanie | B |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | Nickeled |
| Powłoka blokady | Nickeled |
| Materiał uszczelka | FKM |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |

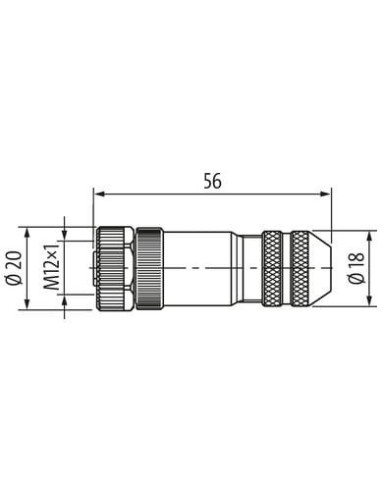

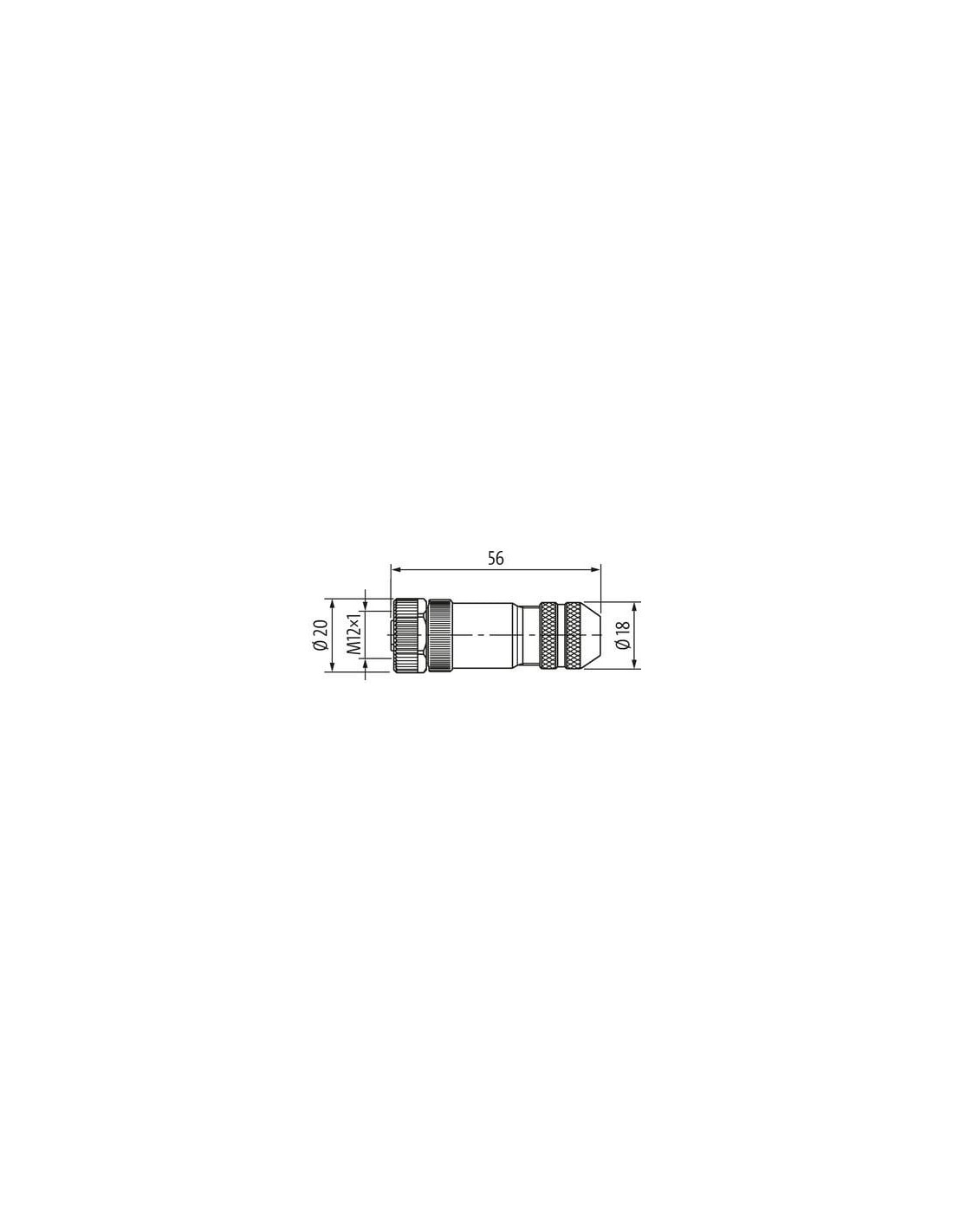

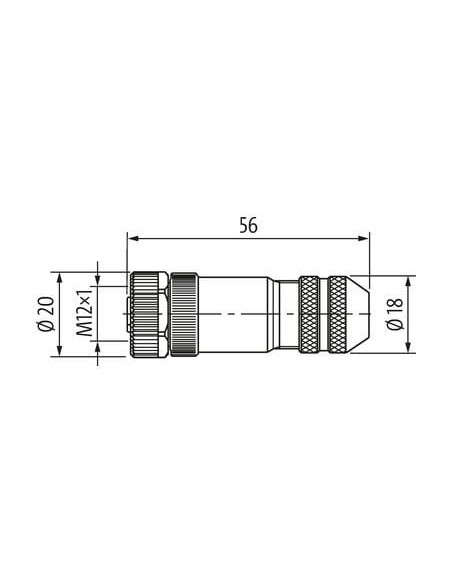

| Wysokość | 57 mm |
| Szerokość | 20 mm |
| Głębokość | 20 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

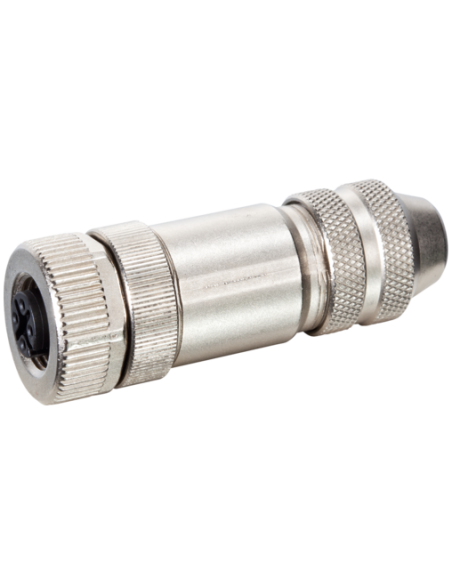

Wtyczka M12 żeńska, prosta, ekranowana do systemów Interbus i Profibus – 7000-14021-0000000
Wtyczka M12 żeńska, prosta, ekranowana o kodowaniu B jest przeznaczona do profesjonalnych zastosowań przemysłowych w systemach komunikacji Interbus oraz Profibus. Jej konstrukcja spełnia wysokie normy jakości i bezpieczeństwa, idealnie odpowiadając na potrzeby automatyki przemysłowej, linii produkcyjnych, systemów transportowych oraz maszyn sterowanych cyfrowo.
Wtyczka M12 5-pinowa – kompatybilność i niezawodność
Pięciopinowa konstrukcja z zaciskami śrubowymi zapewnia pewne połączenie i łatwy montaż. Wtyczka została zaprojektowana z myślą o transmisji danych w wymagających środowiskach, gdzie kluczowe są stabilność sygnału oraz odporność na zakłócenia elektromagnetyczne.
- Kodowanie typu B – gwarancja kompatybilności z systemami Profibus i Interbus
- Ekranowanie – skuteczna ochrona transmisji sygnału przed zakłóceniami elektromagnetycznymi
- Zaciski śrubowe – ułatwiają szybki i niezawodny montaż kabla o średnicy 6...8 mm
- Solidna budowa z cynkowego odlewu ciśnieniowego z powłoką niklowaną zapewnia wysoką ochronę mechaniczną oraz chemiczną
- Wysoki stopień ochrony IP67 – odporność na kurz i wilgoć przy odpowiednim montażu
- Temperatura pracy: od -40°C do 85°C – idealna do pracy w trudnych warunkach przemysłowych
Zastosowanie wtyczki M12 żeńskiej ekranowanej
Produkt doskonale sprawdza się w aplikacjach wymagających niezawodnej transmisji sygnałów cyfrowych (np. sterowanie maszynami, linie produkcyjne, robotyka czy systemy transportowe). Mocna i zwarta konstrukcja czyni wtyczkę idealnym rozwiązaniem do szaf sterowniczych, urządzeń automatyki, elementów układów kontroli produkcji oraz każdej instalacji wymagającej stabilnej komunikacji przemysłowej.
- Automatyka przemysłowa – łączenie elementów sterujących i czujników
- Systemy Profibus/Interbus – niezawodne połączenia sieci
- Sterowniki PLC – szybki montaż oraz serwisowanie instalacji
- Linie produkcyjne – odporność na wibracje i trudne warunki pracy
Najważniejsze zalety techniczne wtyczki M12 żeńskiej do Profibus/Interbus
Wysoka niezawodność dzięki zastosowaniu wysokiej jakości materiałów (obudowa niklowana, uszczelka FKM). Wysoki stopień ochrony IP67 zabezpiecza połączenie przed kurzem, wodą i czynnikami atmosferycznymi, gdy wtyczka jest włożona i dokręcona.
Ochrona sygnału oraz elastyczność montażu są zapewnione dzięki ekranowaniu oraz mechanizmowi antywstrząsowemu. Kodowanie typu B minimalizuje ryzyko błędnego podłączenia, a przejrzysty układ pinów ułatwia szybką identyfikację właściwego przewodu.
Wtyczka M12 żeńska, prosta, ekranowana to wybór gwarantujący niezawodność i długotrwałą pracę w wymagających instalacjach przemysłowych.
