Męski prosty
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
RJ45
PROFINET
Ethernet CAT5
8-piny, ekranowany
Samozłączne
Technika zacisków nożowych IDC
Push Pull
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
| Family construction form | RJ45 |

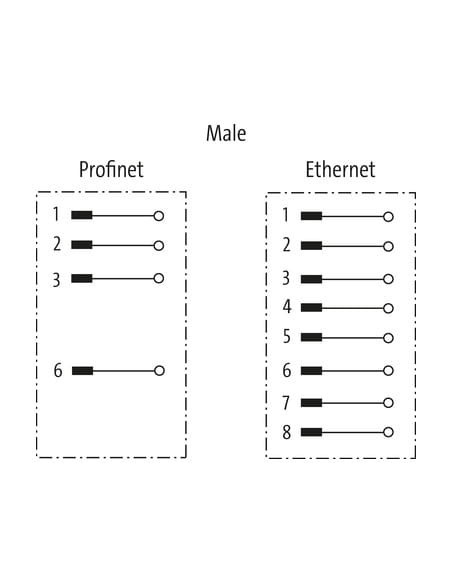

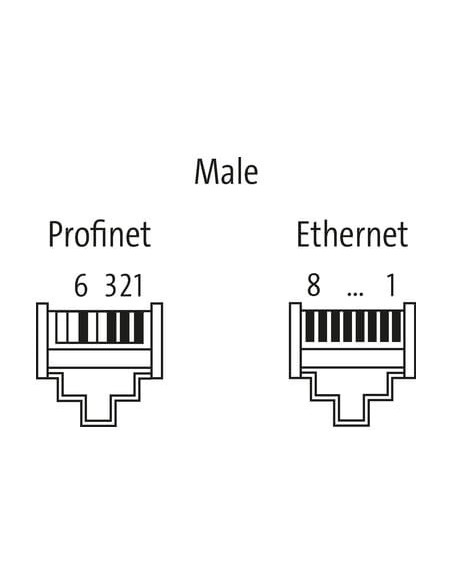

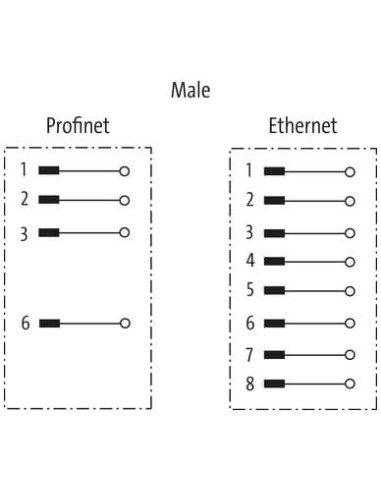

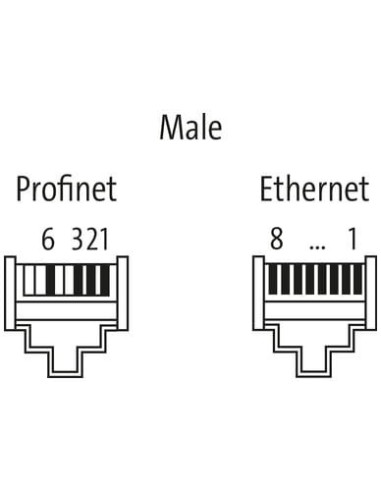

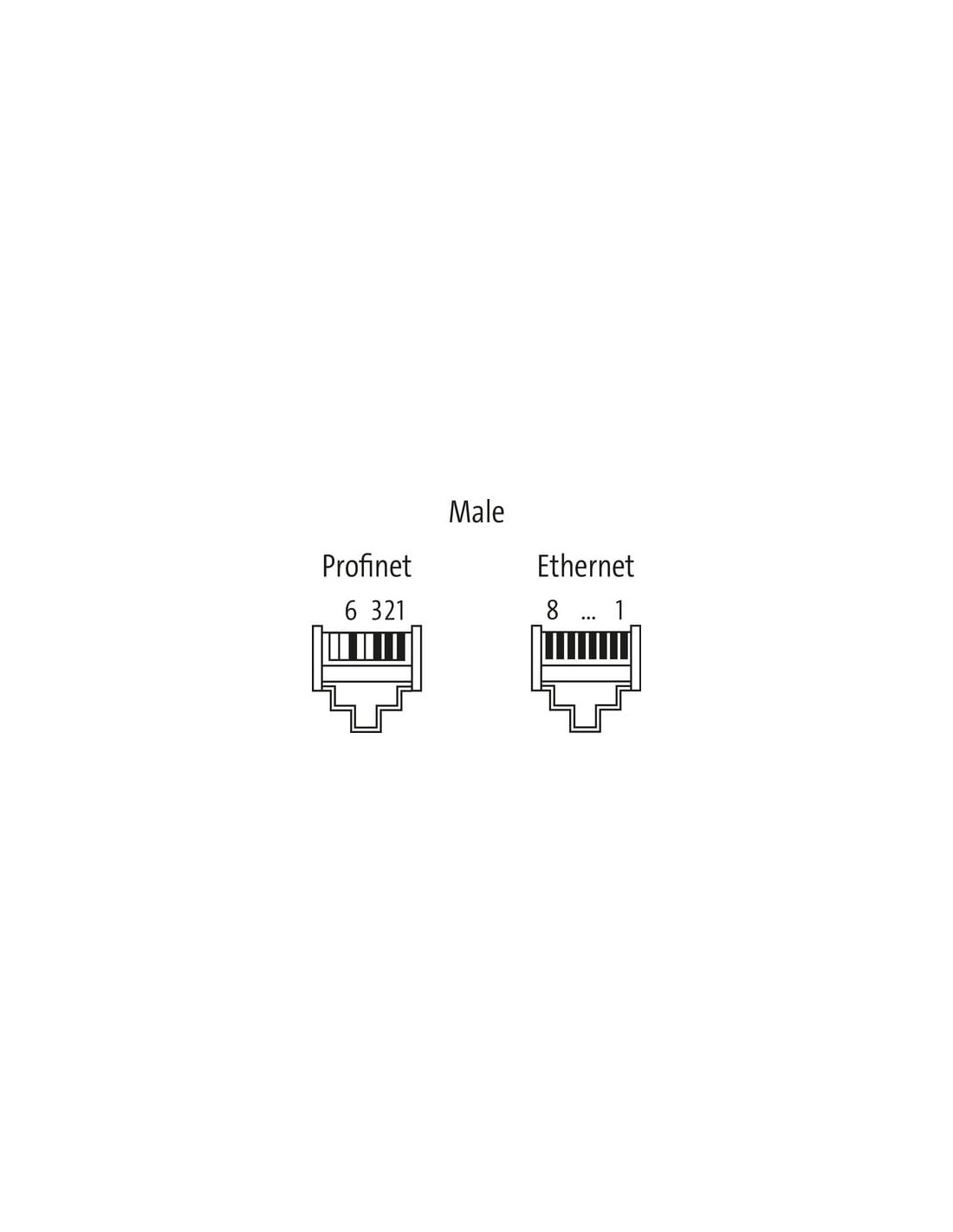

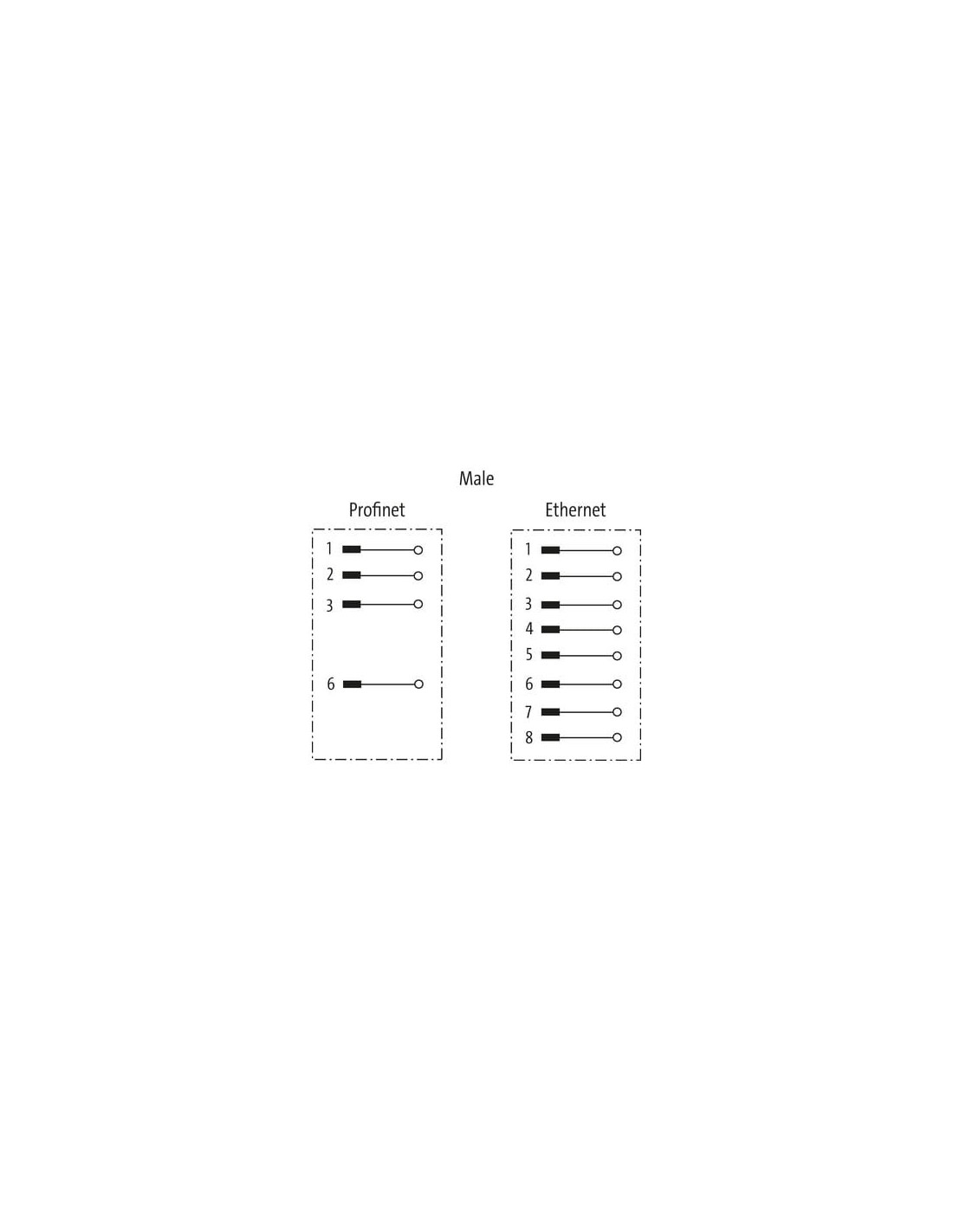

| Liczba biegunów | 8 |
| Norma produktu | IEC 61076-3-117 V.14 |
Dane elektryczne | Zasilanie
| Prąd roboczy na styk maks. | 1,76 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 1 GBit/s |
Dane techniczne | Instalowanie
| Przekrój przyłącza stałego min. | 0,23 mm² |
| Przekrój przyłącza stałego maks. | 0,32 mm² |
| Przekrój przyłącza ruchomego min. | 0,23 mm² |
| Przekrój przyłącza ruchomego maks. | 0,32 mm² |
| Numer AWG stały min. | 23 |
| Numer AWG stały maks. | 22 |
| Numer AWG ruchomy min. | 23 |
| Numer AWG ruchomy maks. | 22 |
Instalowanie | Podłączanie
| Cykle wtykowe min. | 750 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał uszczelka | NBR |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 5,5 mm |
| Obszar zaciskowy maks. | 10 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

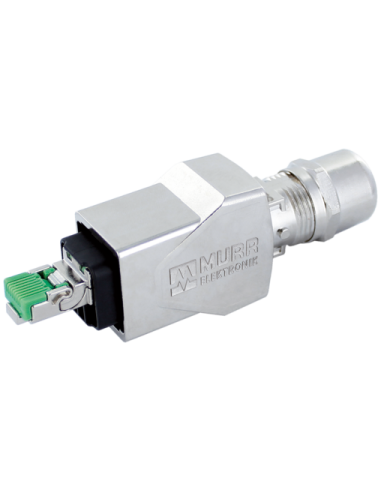

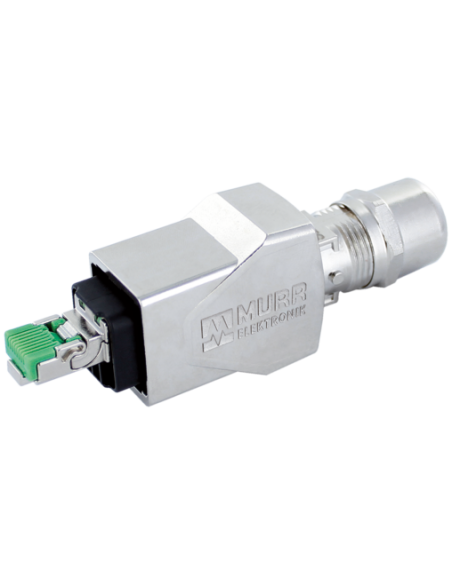

Wtyczka Push Pull RJ45 męska 8-polowa – niezawodne połączenia przemysłowe
Wtyczka Push Pull RJ45 męska 8-polowa o kodzie produktu 7000-99591-0000000 to zaawansowane złącze dedykowane profesjonalnym zastosowaniom w automatyce przemysłowej, sieciach PROFINET oraz Ethernet CAT5. Zaprojektowana z myślą o wysokiej trwałości oraz odporności na niekorzystne warunki otoczenia, sprawdzi się wszędzie tam, gdzie wymagane jest niezawodne, szybkie i bezpieczne połączenie sieciowe.
Zastosowanie wtyczki Push Pull RJ45 w przemyśle
Złącze RJ45 typu Push Pull zostało zaprojektowane specjalnie dla wymagających środowisk przemysłowych, gdzie liczy się szybka instalacja oraz odporność na drgania, wodę i kurz. Z powodzeniem znajduje zastosowanie w:
- Automatyce przemysłowej – połączenia sieci PROFINET, Ethernet w szafach sterowniczych, maszynach i liniach produkcyjnych.
- Robotyce – niezawodne przesyłanie sygnałów w ruchomych instalacjach.
- Sektorze transportowym – instalacje na pojazdach lub urządzeniach narażonych na wibracje i wpływ czynników atmosferycznych.
- Systemach monitoringu i sieciach teleinformatycznych.
Najważniejsze cechy i zalety produktu
Wysoka odporność: Zastosowanie solidnej metalowej obudowy z powłoką niklowaną zapewnia ochronę przed uszkodzeniami mechanicznymi oraz wpływem chemikaliów i olejów.
Stopień ochrony IP65/IP67: Złącze gwarantuje ochronę przed pyłem oraz silnymi strumieniami wody, co umożliwia bezpieczną eksploatację w trudnych warunkach.
Technologia Push Pull: Innowacyjny system samozatrzaskowy umożliwia szybkie i pewne podłączenie oraz rozłączenie bez użycia narzędzi, minimalizując czas przestoju maszyn.
Obsługa wysokich prędkości transmisji: Wtyczka zapewnia transmisję danych do 1 Gbit/s (kat. 5, klasa D wg ISO/IEC 11801:2002), co umożliwia jej wykorzystanie w nowoczesnych instalacjach sieciowych.
Technika zacisków nożowych IDC: Ułatwia precyzyjne podłączenie przewodów, zapewniając stabilność i niezawodność połączenia.
Długa żywotność: Złącze przystosowane do minimum 750 cykli łączeniowych, co przekłada się na wieloletnią, intensywną eksploatację.
Konstrukcja i kompatybilność
8-polowa konstrukcja ekranowana zapewnia bezpieczeństwo transmisji i ochronę przed zakłóceniami elektromagnetycznymi. Wtyczka jest zgodna z normą IEC 61076-3-117 V.14 oraz standardami PROFINET i Ethernet CAT5, dzięki czemu można ją wykorzystywać w różnorodnych systemach komunikacji przemysłowej.

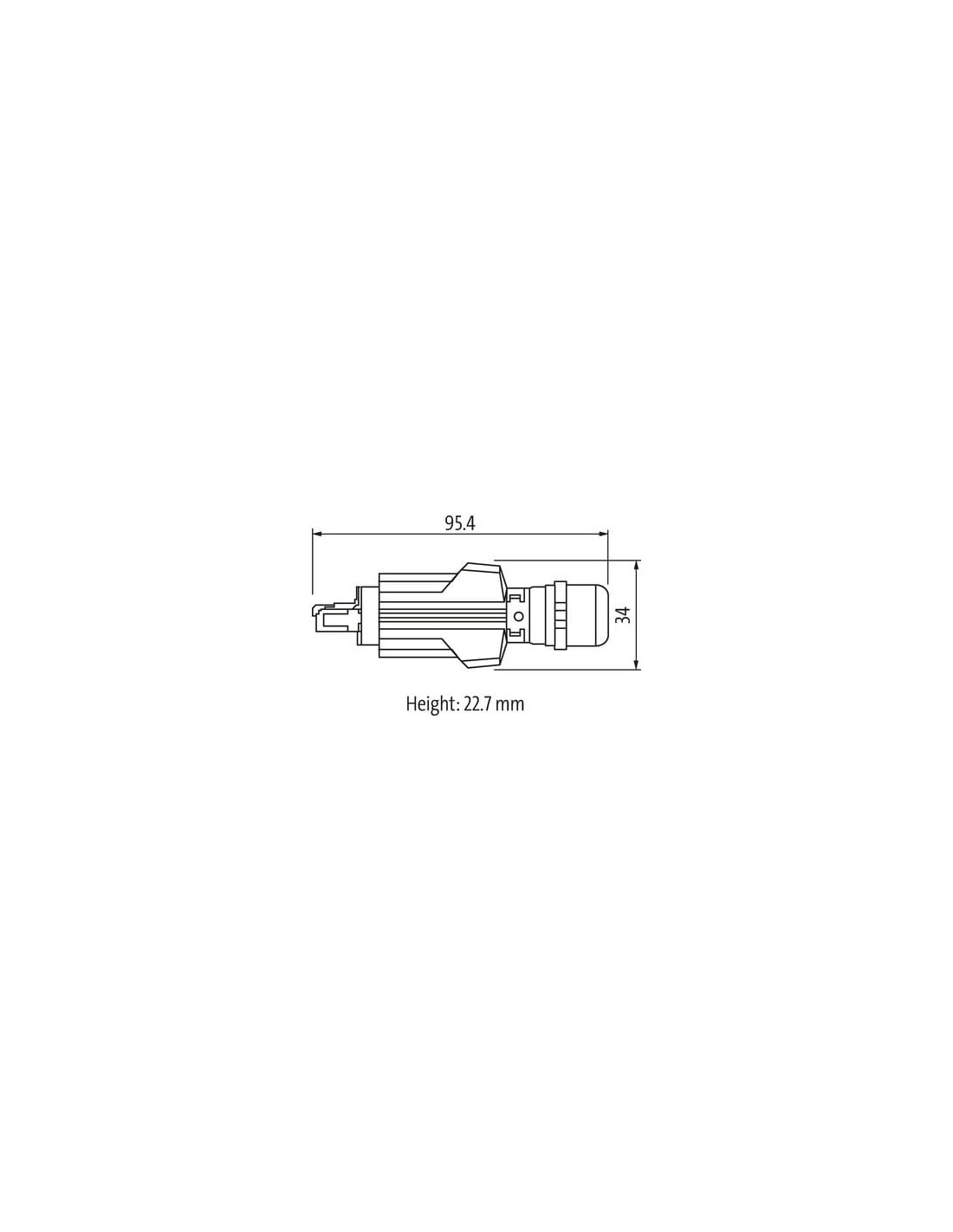

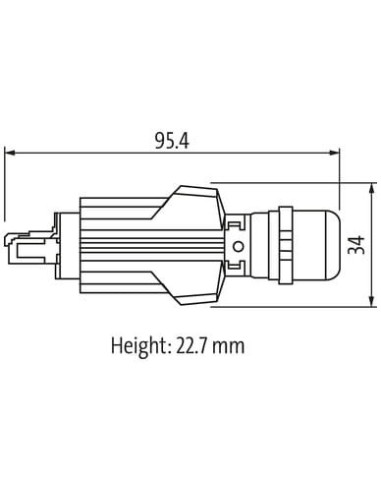

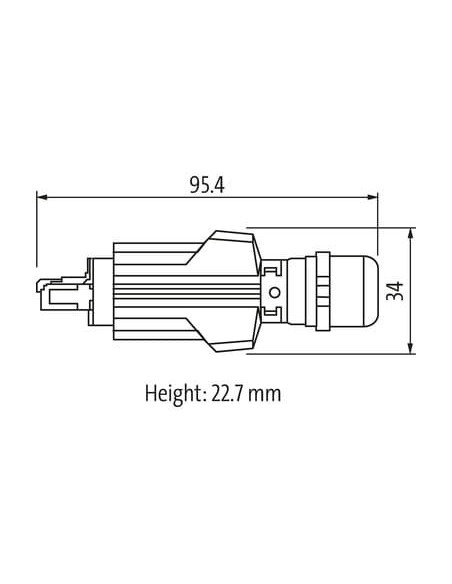

Kompaktowe wymiary (długość 95,4 mm, szerokość 34 mm, wysokość 22,7 mm) pozwalają na montaż nawet w ograniczonych przestrzeniach szaf sterowniczych.
Wskazówki montażowe i eksploatacyjne
- Zabezpiecz złącza przed obciążeniami mechanicznymi (np. za pomocą opasek kablowych).
- Przestrzegaj promieni gięcia przewodów – zbyt mocne zgięcia mogą naruszyć szczelność złącza i zmniejszyć poziom ochrony IP.
- Możliwość użycia w szerokim zakresie temperatur: od -40 °C do +70 °C.
Złącze Push Pull RJ45 to idealny wybór do budowy niezawodnych sieci przemysłowych, zapewniające wysoką jakość transmisji oraz długoterminową niezawodność nawet w najtrudniejszych warunkach pracy.
