Dostępny
Męski prosty
7/8" (5-piny)
Zaciski nożowe
Przekrój portu: 0.75...1.5 mm²
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Prąd roboczy na styk maks. | 10 A |
| Current phase - neutral | 230 V |
| Current phase - phase | 400 V |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,75 mm² |
| Przekrój przyłącza maks. | 1,5 mm² |
| Średnica pojedynczej żyły min. | 0,15 mm |
Instalowanie | Podłączanie
| Wire insulation diameter max. | 2,8 mm |
Instalowanie | Układ pinów
| Liczba biegunów | 5 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 4 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 6,8 mm |
| Obszar zaciskowy maks. | 9,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

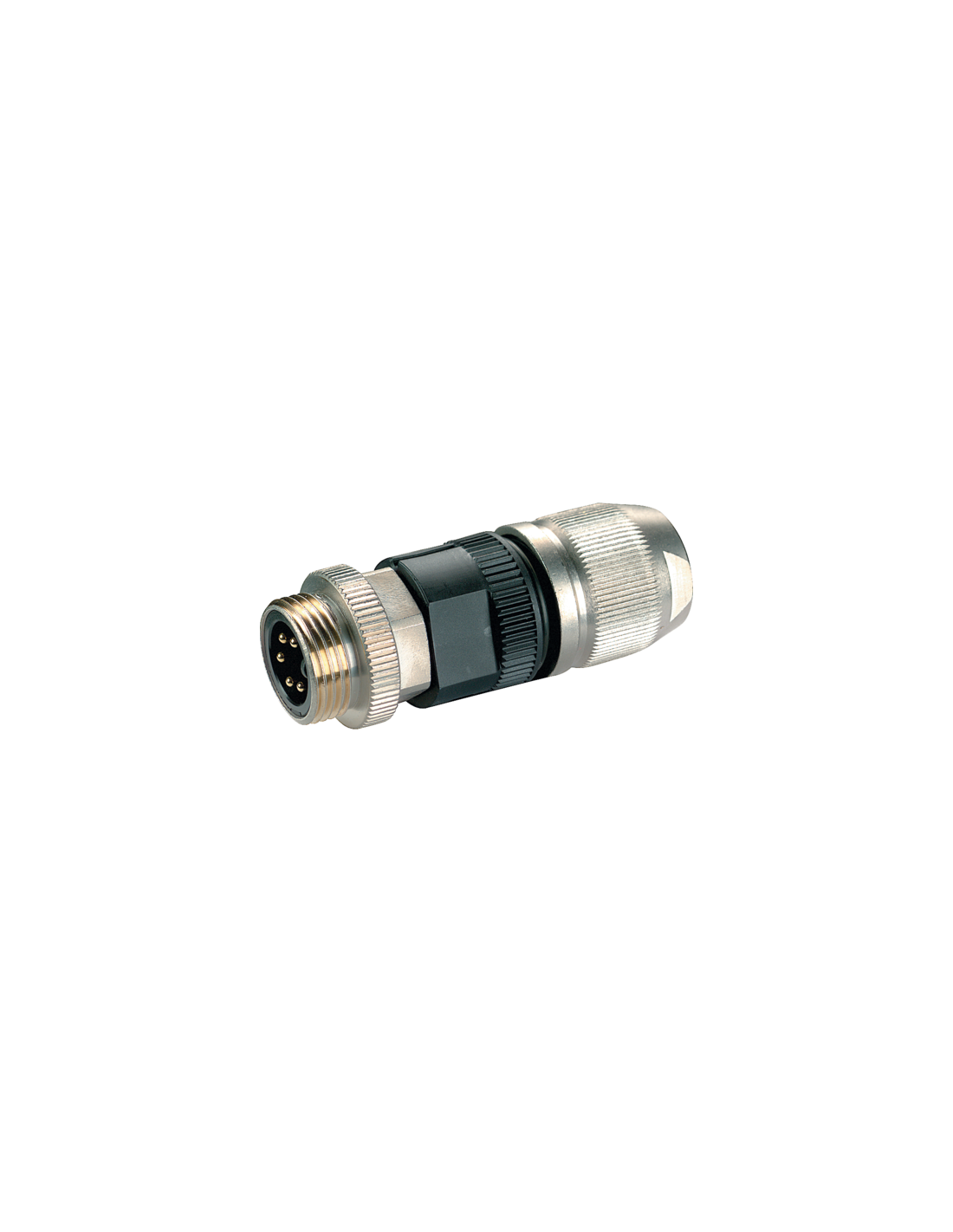

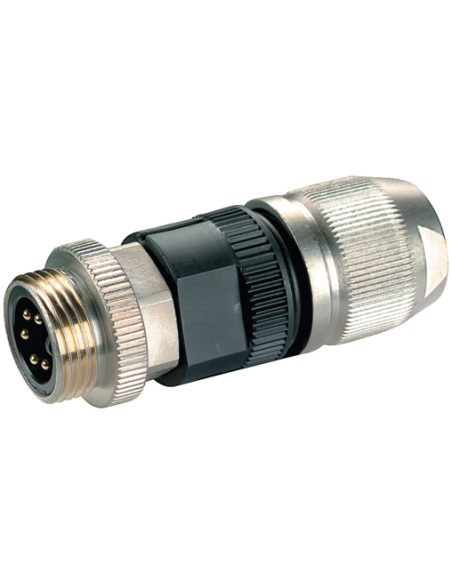

Wtyczka 7/8" męska prosta 5-polowa – 7000-78091-0000000
Wtyczka 7/8" męska, prosta, 5-polowa to zaawansowany element złączny stosowany w instalacjach przemysłowych, automatyce oraz aplikacjach wymagających niezawodnego połączenia elektrycznego. Dzięki solidnej konstrukcji, odpowiednim parametrom technicznym oraz szerokiej kompatybilności, zapewnia stabilną i bezpieczną pracę w trudnych warunkach środowiskowych.
Solidna konstrukcja i odporność chemiczna
Obudowa wtyczki wykonana jest z trwałego tworzywa sztucznego, które wyróżnia się odpornością na chemikalia i działanie olejów. Dzięki temu element ten można stosować w aplikacjach przemysłowych, gdzie połączenia narażone są na kontakt z agresywnymi mediami. Stabilność połączenia zapewniają także metalowe części blokujące wykonane z mosiądzu, co zwiększa odporność na wstrząsy i wibracje.
Uniwersalne zastosowanie w przemyśle oraz automatyce
Złącze 7/8" 5-polowe to popularny standard w automatyce przemysłowej – wykorzystywane m.in. do przyłączania czujników, zasilania maszyn, sterowników PLC oraz urządzeń wykonawczych. Dzięki dobrym parametrom elektrycznym i mechanicznym, sprawdzi się także w branżach energetycznej, transportowej, spożywczej oraz obróbce metali.
- Obciążalność prądowa do 10A – możliwość pracy z dużymi prądami roboczymi.
- Napięcia: 230 V (neutralny), 400 V (fazowe) – uniwersalne dla zasilania wielu urządzeń.
- Wysoki stopień ochrony IP65 oraz IP67 – szczelność przeciwpyłowa i wodoodporność (po włożeniu i dokręceniu złącza).
- Stosunkowo szeroki zakres temperatur pracy: od -40°C do 85°C – adaptacja do różnych warunków otoczenia.
- Zabezpieczenie przeciwwstrząsowe – pewność połączenia nawet przy intensywnych drganiach.
Prosty montaż i wyraźnie zdefiniowane piny

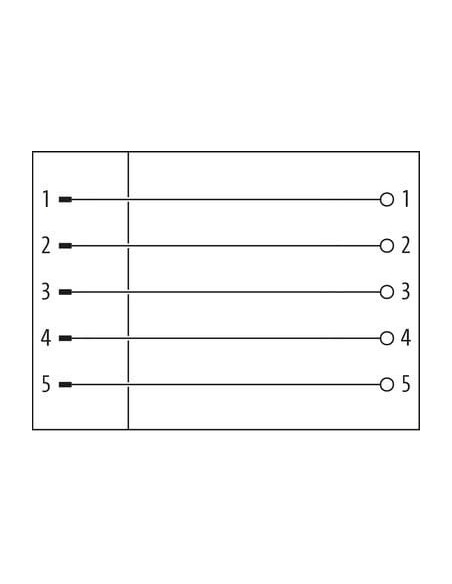

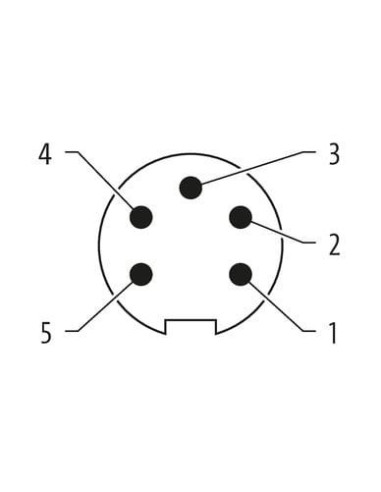

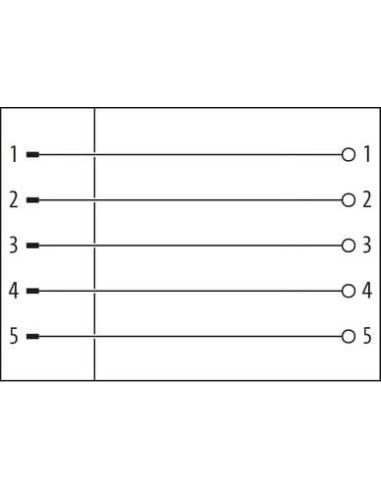

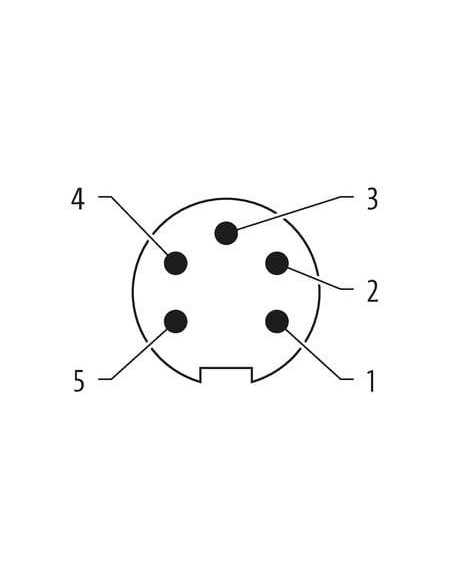

Wtyczka 7/8" wyposażona jest w 5-pinowe, zaciskane złącza nożowe, które umożliwiają szybki montaż przewodów o przekroju 0,75–1,5 mm². Przejrzysta numeracja pinów w obudowie ułatwia podłączenie, minimalizując ryzyko błędów instalacyjnych.

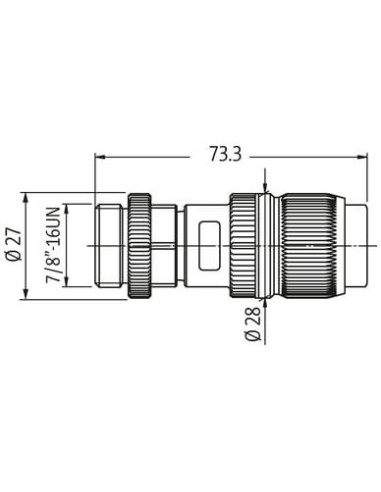

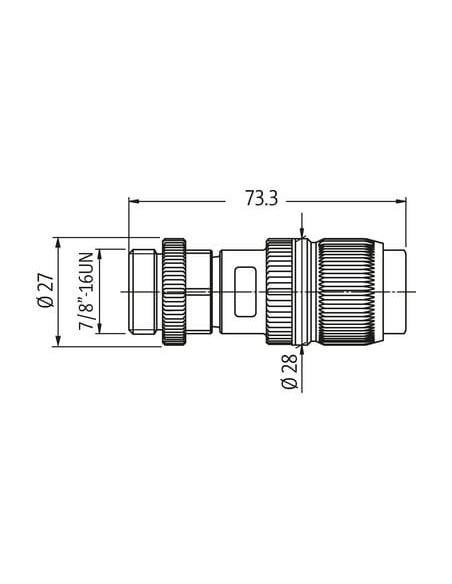

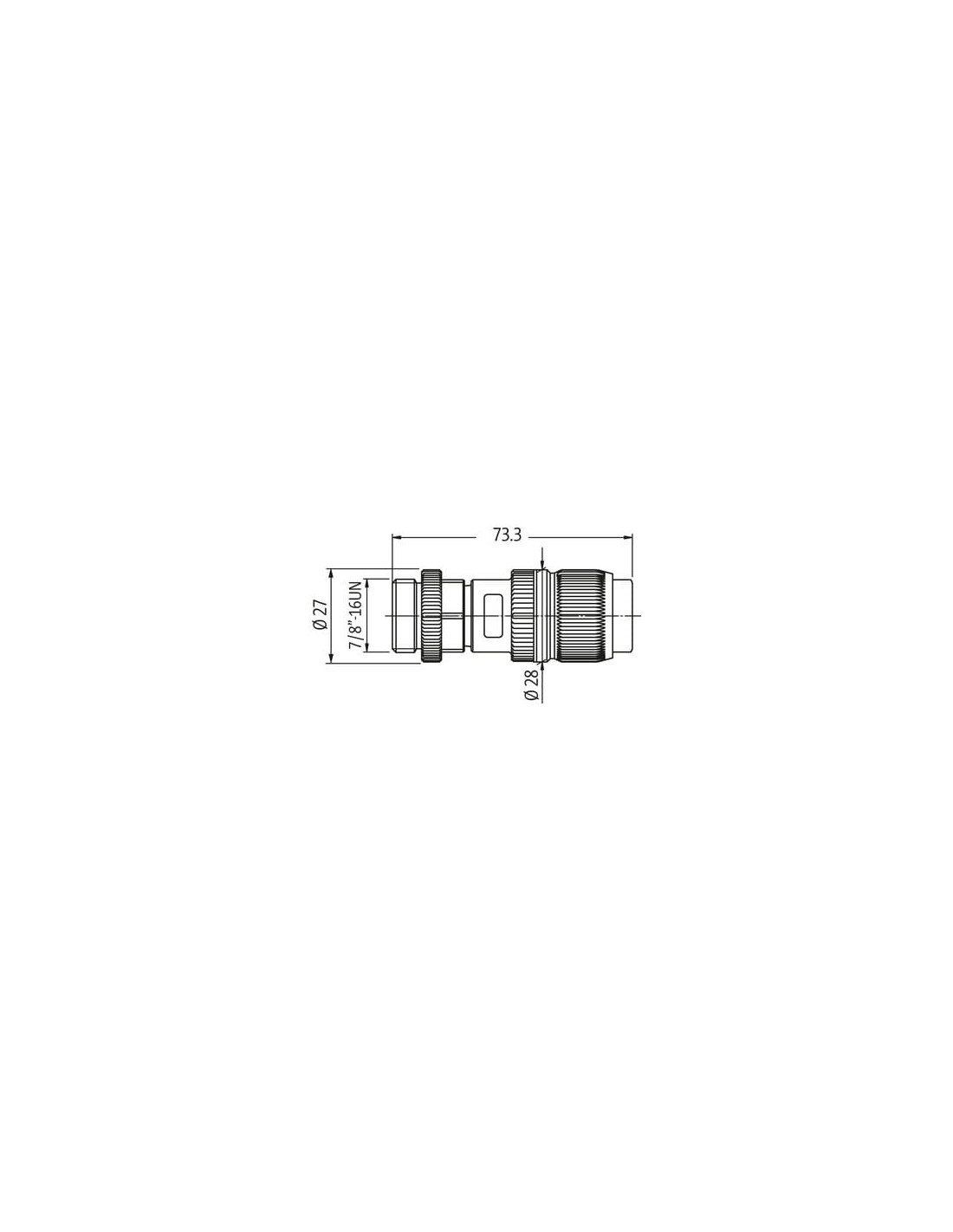

Typowa budowa i wymiary złącza 7/8"
Złącze posiada standardowy gwint 7/8" (7/8"-16UN), co zapewnia kompatybilność z większością przemysłowych gniazd tego typu. Kompaktowe wymiary (średnica 27–28 mm, długość 73,3 mm) pozwalają na stosowanie produktu nawet w miejscach o ograniczonej przestrzeni montażowej.
Bezpieczeństwo i żywotność połączeń
Produkt charakteryzuje się wytrzymałością na przepięcia do 4 kV oraz klasą materiałów izolacyjnych I zgodnie z normą IEC 60664-1, co zapewnia podwyższony poziom bezpieczeństwa. Odpowiednia ochrona przed zanieczyszczeniem i obciążeniami mechanicznymi gwarantuje długotrwałą i niezawodną pracę złącza.
Zalecenia dotyczące instalacji
Aby zachować maksymalną trwałość, zaleca się chronić złącza przed nadmiernymi obciążeniami mechanicznymi (np. za pomocą opasek kablowych), a podczas układania przewodów należy przestrzegać dopuszczalnych promieni gięcia, aby nie naruszyć szczelności IP.
Wtyczka 7/8" męska, prosta, 5-polowa (kod 7000-78091-0000000) to niezawodny wybór do instalacji automatyki oraz wszędzie tam, gdzie niezbędne jest trwałe, odporne na warunki przemysłowe i łatwe w montażu połączenie pięcioprzewodowe.
