Dostępny
Zasilanie

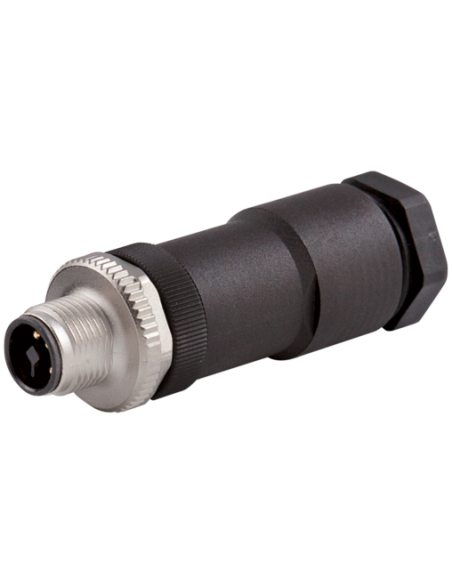

Męski prosty

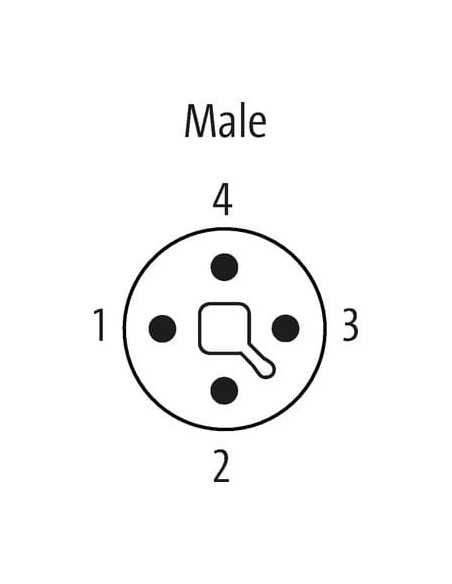

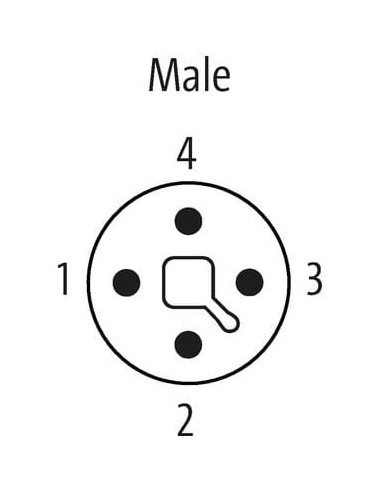

M12, 4-piny

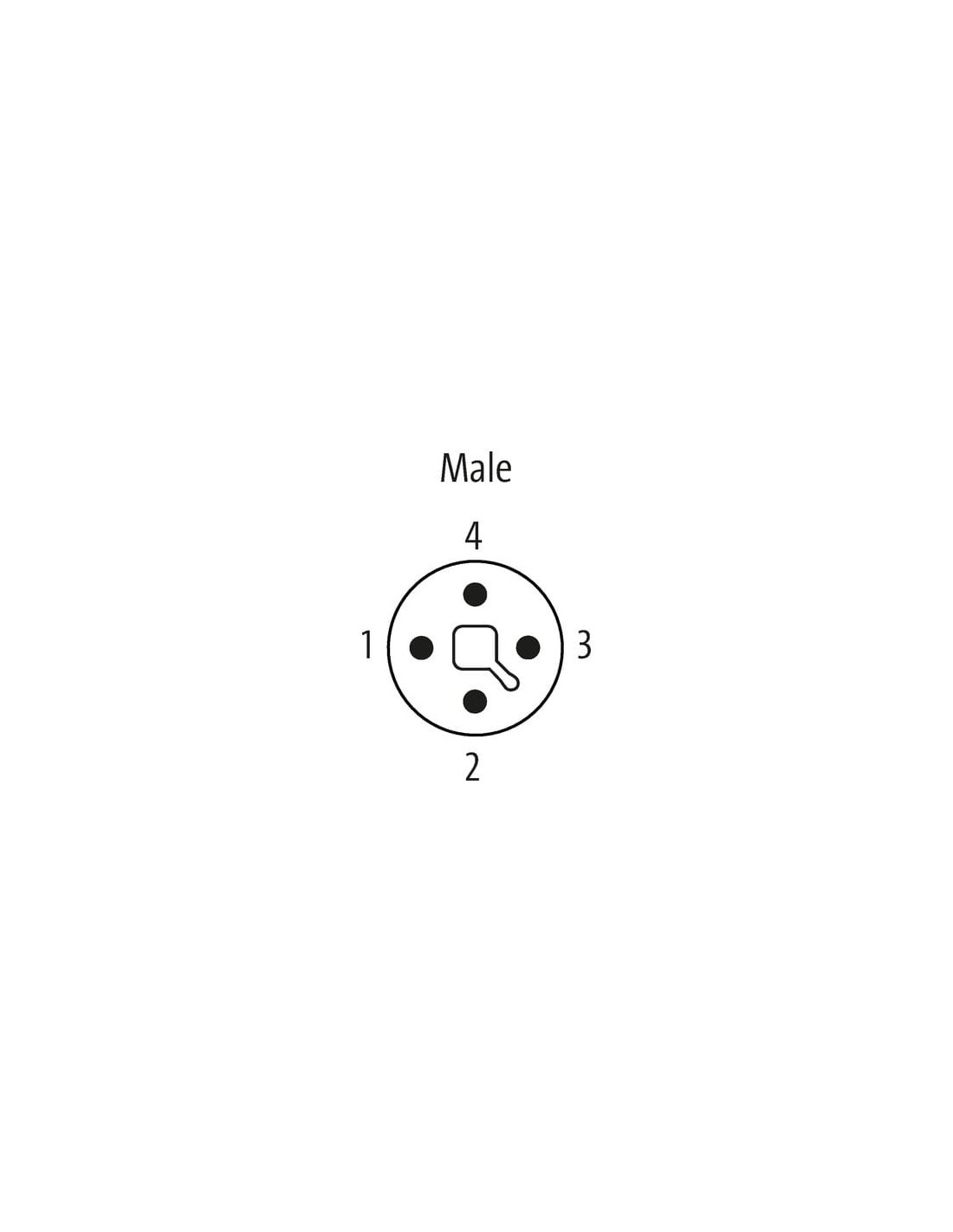

Kodowanie T
Zaciski śrubowe
Zakres mocowania (Ø kabla): 8...10 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12P |
| Kodowanie | T |

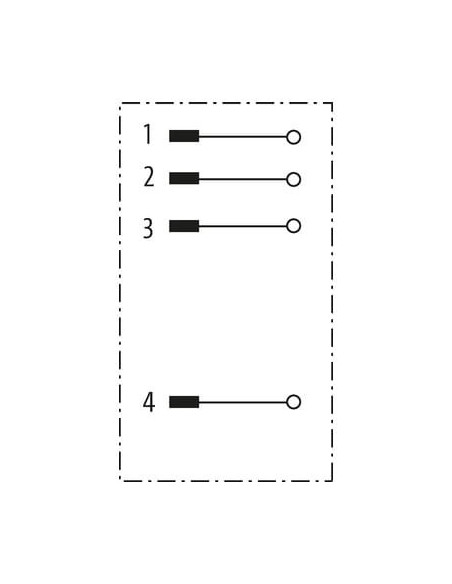

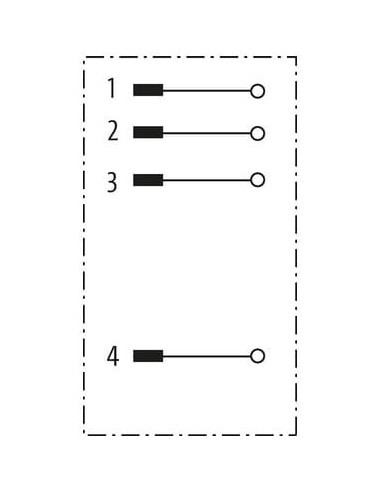

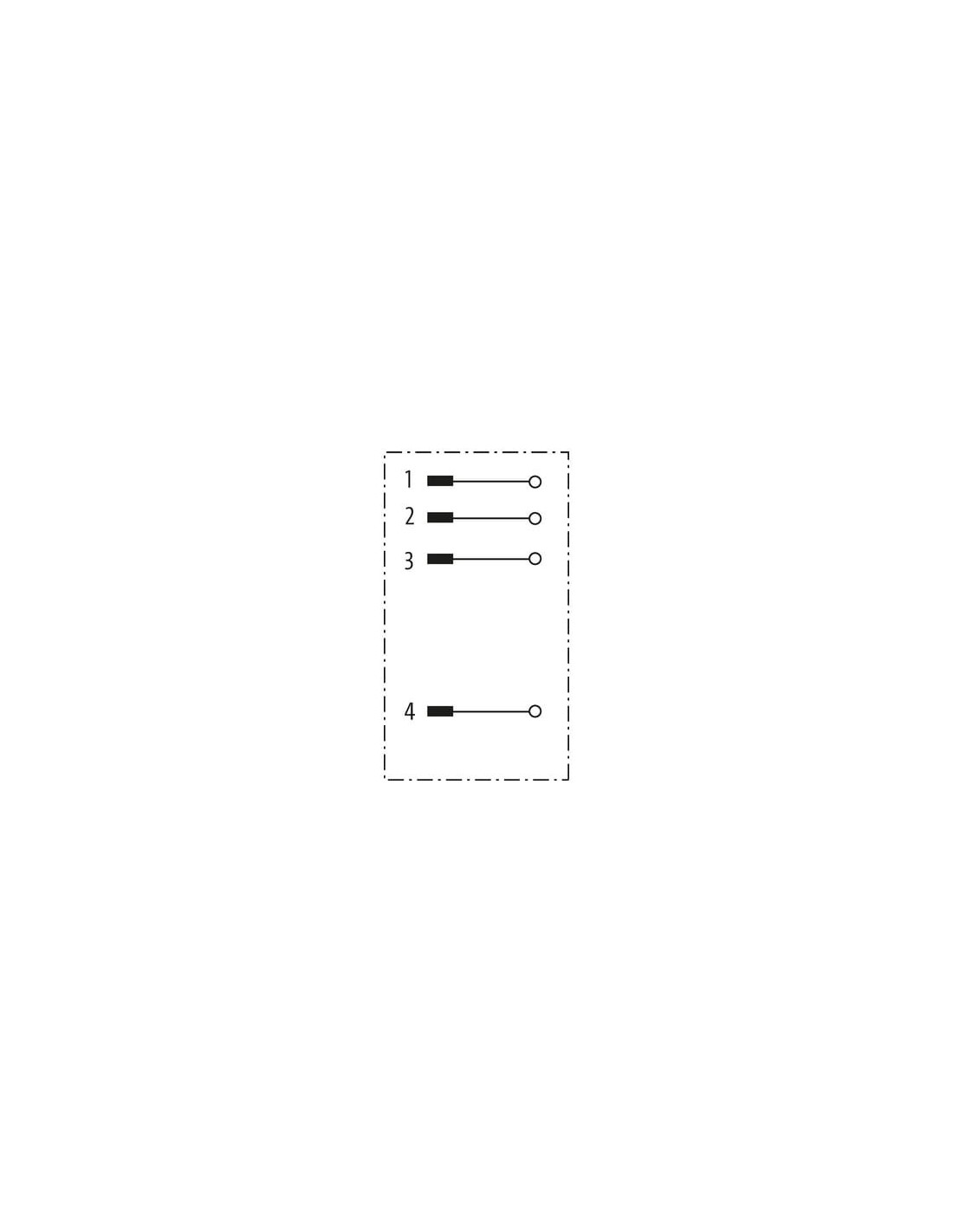

| Liczba biegunów | 4 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 63 V |
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW18 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | II |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 8 mm |
| Obszar zaciskowy maks. | 10 mm |

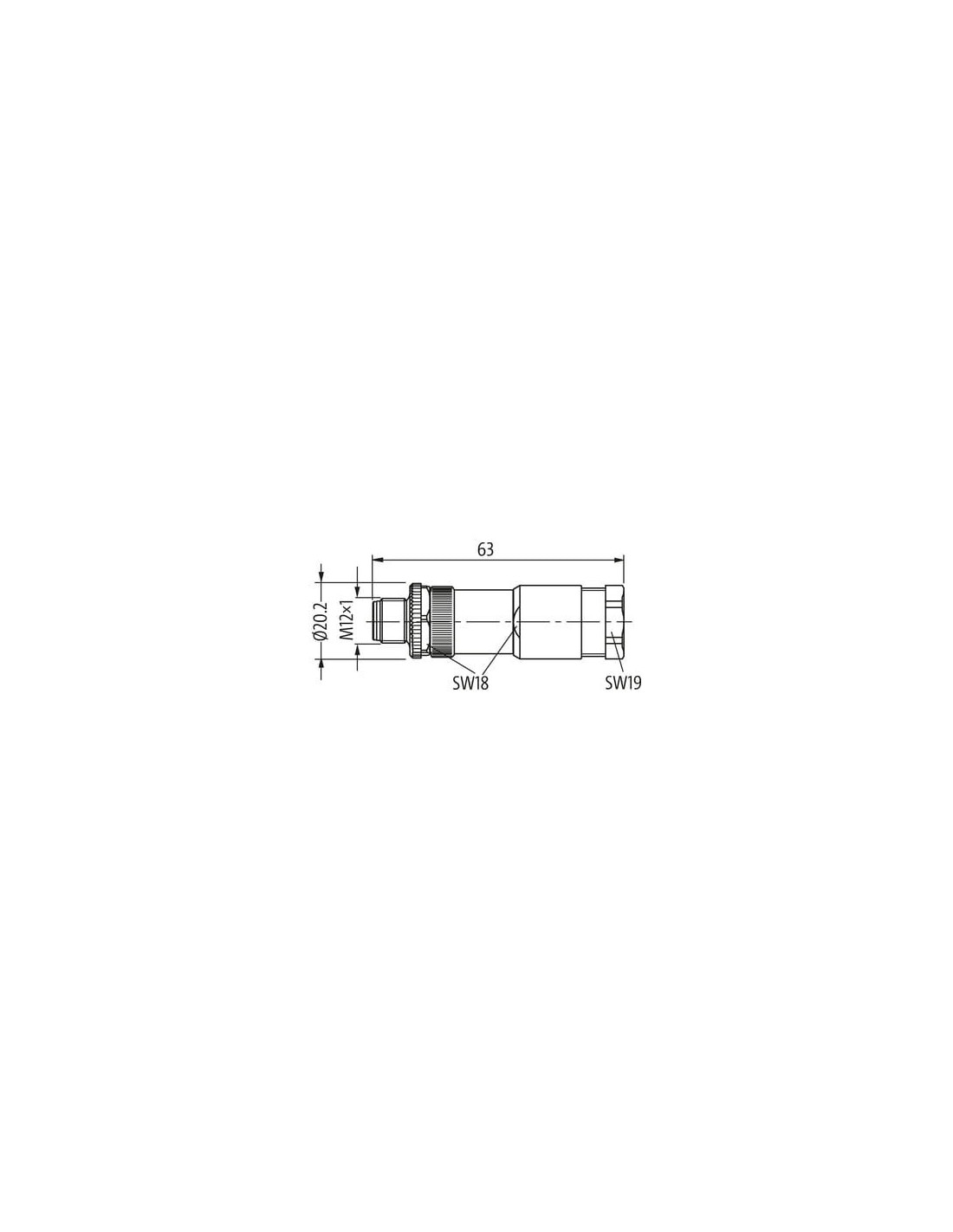

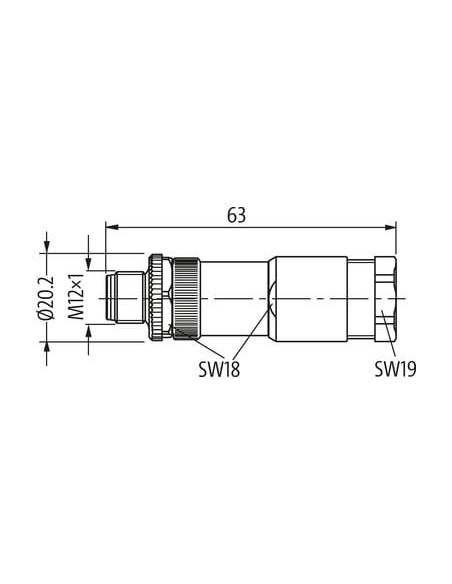

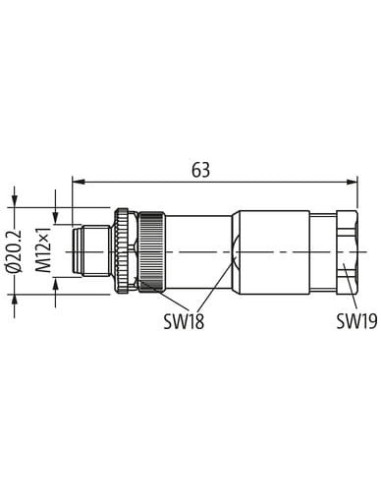

| Wysokość | 63 mm |
| Szerokość | 20 mm |
| Głębokość | 20 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

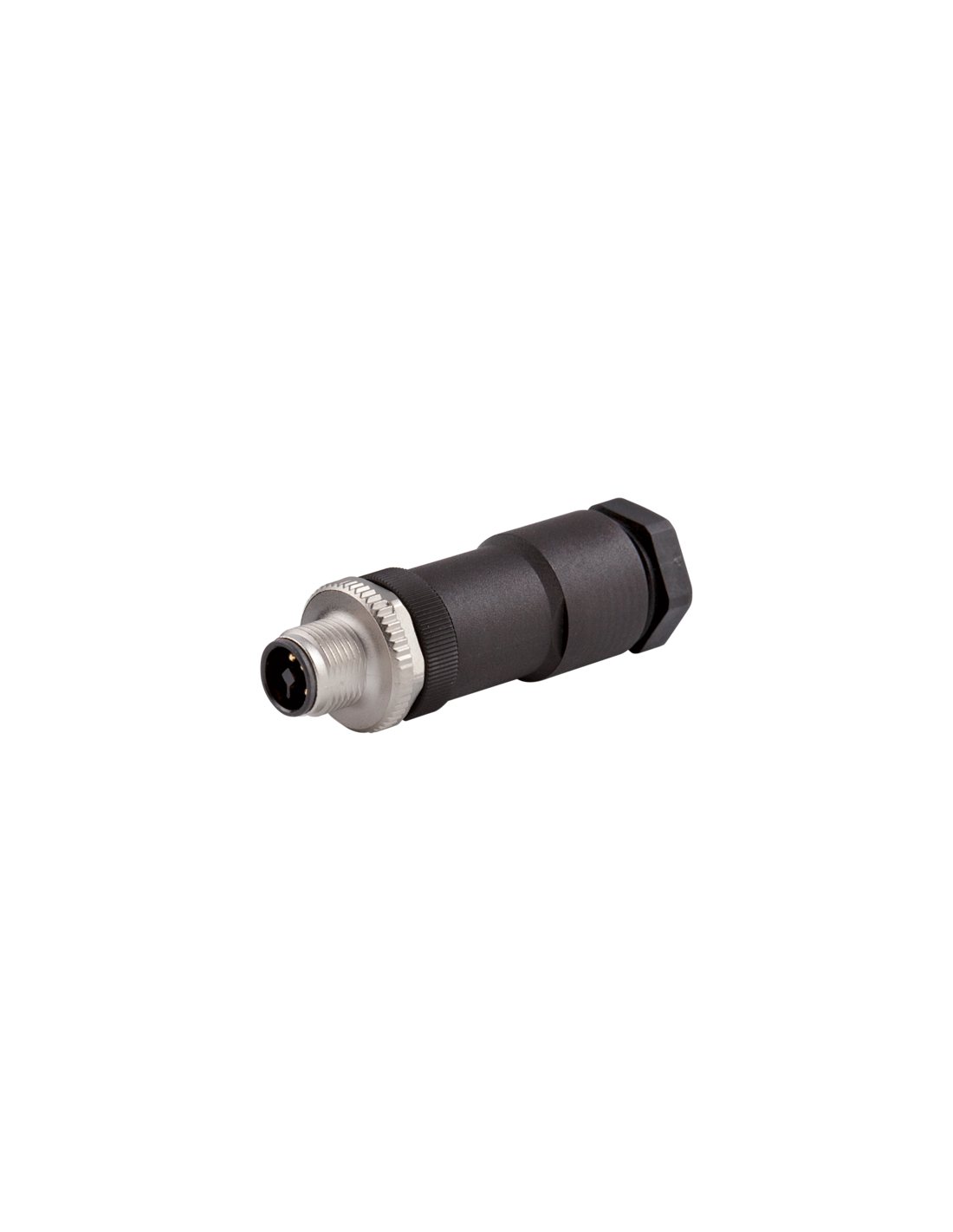

Wtyczka M12 męska 0° T-code 7000-P7391-0000000 – uniwersalne złącze zasilające do zastosowań przemysłowych
Wtyczka M12 męska 0° T-code 7000-P7391-0000000 to wysokiej jakości komponent przeznaczony do niezawodnych połączeń elektrycznych w automatyce przemysłowej, systemach zasilania, maszynach oraz instalacjach wymagających solidnych i trwałych rozwiązań złączowych. Dzięki prostemu kształtowi oraz kodowaniu T umożliwia przesyłanie dużych prądów przy zachowaniu kompaktowych wymiarów.
Zalety i cechy charakterystyczne wtyczki M12 T-code
- Przekrój przyłącza do 1,5 mm² – umożliwia zastosowanie przewodów o większym przekroju, co pozwala na przesyłanie wyższych prądów do 12 A na pin.
- Zakres średnicy kabla od 8 do 10 mm – szeroki zakres mocowania zapewnia elastyczne wykorzystanie w różnych typach instalacji.
- Wysoka odporność chemiczna i na oleje – obudowa wykonana z wytrzymałego tworzywa PA, odpowiednia do pracy w środowiskach przemysłowych.
- Stopień ochrony IP67 – pełna odporność na pył oraz krótkotrwałe zanurzenie w wodzie, co pozwala na zastosowanie w trudnych warunkach.
- Zaciski śrubowe – pewne i trwałe połączenie przewodów bez konieczności lutowania.
- Prosta i intuicyjna instalacja – możliwość montażu włożonego, przykręconego oraz zastosowania zabezpieczenia przeciwwstrząsowego.
- Standardowy gwint montażowy M12 x 1 – kompatybilność z większością rozwiązań przemysłowych.
Zastosowanie złącza M12 T-code
Wtyczka M12 męska T-kodowana znajduje szerokie zastosowanie w:
- Systemach zasilania maszyn i urządzeń
- Przemysłowej automatyce i robotyce
- Infrastrukturalnych instalacjach elektrycznych
- Technice napędowej oraz rozdzielnicach mocy
- Aplikacjach motoryzacyjnych
- Środowiskach narażonych na wstrząsy i wibracje
Bezpieczeństwo i niezawodność złącza z kodowaniem T
Kodowanie T w złączach M12 zapobiega nieprawidłowemu połączeniu z innymi typami wtyczek, co jest kluczowe dla bezpieczeństwa instalacji zasilających. Zastosowana izolacja i stopień ochrony urządzenia spełniają wysokie wymagania norm przemysłowych, takich jak EN IEC 60529 oraz IEC 60664-1.
Dzięki odpowiedniej konstrukcji mechanicznej wtyczka zapewnia stabilność montażu i skuteczne odciążenie kabla. Zaleca się stosowanie dodatkowych uchwytów lub opasek kablowych dla ochrony przed mechanicznymi obciążeniami.
Parametry fizyczne i montażowe złącza M12 męskiego
- Kompaktowe wymiary: wysokość 63 mm, szerokość/głębokość 20 mm
- Moment dokręcenia: 0,6 Nm
- Podwójny system zabezpieczeń: szczelność przy włożeniu i przykręceniu oraz ochrona przeciwwstrząsowa
- Maksymalny nominalny pik napięciowy: 1,5 kV
- Odporność temperaturowa: praca w zakresie od -40°C do +85°C
Podsumowanie – niezawodny wybór dla inżynierów i automatyków
Wtyczka M12 męska 0° T-code 7000-P7391-0000000 to sprawdzona i solidna propozycja do wymagających aplikacji w elektrotechnice przemysłowej, gdzie liczy się niezawodność, odporność na warunki środowiskowe oraz łatwość montażu. Zastosowanie tego typu złączy gwarantuje zgodność z normami przemysłowymi i maksymalne bezpieczeństwo eksploatacji.
