Dostępny
Ethernet
Męski prosty
RJ45, 8-piny
Samozłączne
ekranowany
Stopień ochrony IP20
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | RJ45 |
| Materiał styk | Stop miedzi |

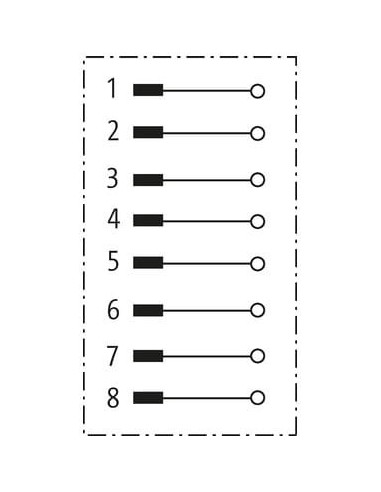

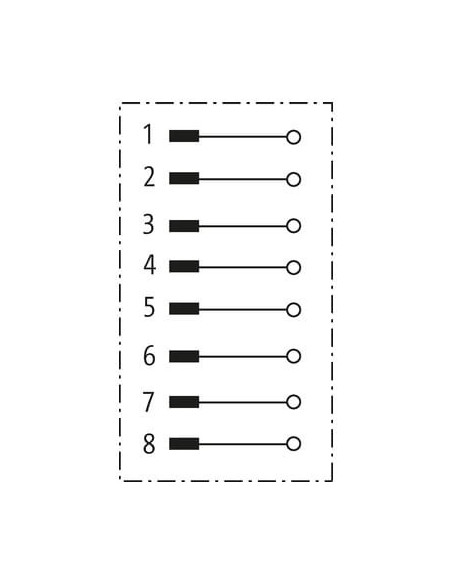

| Liczba biegunów | 8 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 50 V |
| Napięcie robocze DC | 50 V |
| Prąd roboczy maks. | 1,75 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5e (ANSI/TIA/EIA-568-B.2-2001), CAT5 Class D wg ISO/IEC 11801 |
| Szybkość transmisji danych maks. | 1000 MBit/s |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,25 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 24 |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski narzynające IDC |
| Cykle wtykowe min. | 750 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
| Kategoria przepięcia (EN 60950-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Powłoka styku | pozłacane |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
| Materiał mocowanie styków | PC |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 5 mm |
| Obszar zaciskowy maks. | 9 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

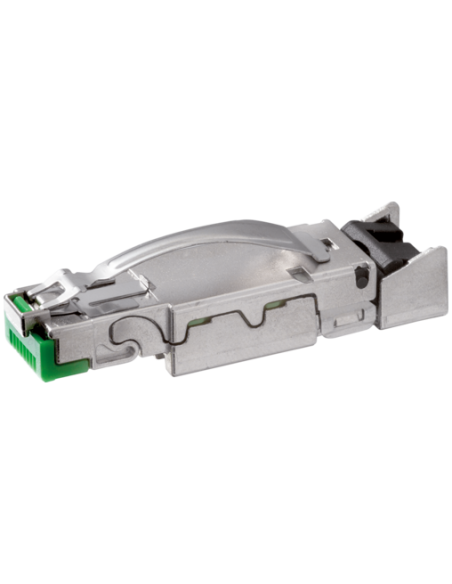

Wtyczka RJ45 Heavy Duty męska 0° 8-polowa EtherNet 7000-74075-0000000 – Profesjonalne złącze przemysłowe
Wtyczka RJ45 Heavy Duty to przemysłowe złącze przeznaczone do niezawodnych połączeń Ethernet w trudnych warunkach aplikacyjnych. Model prosty, 8-polowy (8P8C), wyposażony w ekranowaną konstrukcję, został stworzony z myślą o zapewnieniu stabilnej transmisji danych w środowiskach automatyki, przemysłu, instalacjach sieciowych oraz szafach sterowniczych.
Zastosowanie i możliwości wykorzystania RJ45 Heavy Duty
Wtyczka RJ45 Heavy Duty znajduje zastosowanie w instalacjach przemysłowych, systemach automatyki, maszynach produkcyjnych oraz wszędzie tam, gdzie wymagana jest wysoka odporność mechaniczna i niezawodność transmisji. Dzięki zastosowaniu technologii IDC (zaciski narzynające) montaż przewodów jest szybki i nie wymaga specjalistycznych narzędzi. Ekranowanie zapewnia efektywną ochronę przed zakłóceniami elektromagnetycznymi (EMI), co zwiększa bezpieczeństwo przesyłanych sygnałów.
- Stabilna transmisja danych do 1000 MBit/s (1 Gigabit Ethernet)
- Konstrukcja Heavy Duty, odporna na uszkodzenia mechaniczne
- Obsługa standardów CAT5e (ANSI/TIA/EIA-568-B.2-2001), zgodność z ISO/IEC 11801
- Zabezpieczenie IP20 – przeznaczone do zastosowań wewnętrznych i w szafach sterowniczych
- Trwałość – nawet do 750 cykli łączeniowych
- Możliwość pracy w szerokim zakresie temperatur: od -40°C do +70°C
- Wysokiej jakości materiały: obudowa z cynkowego odlewu ciśnieniowego, pozłacane styki
Budowa i zalety konstrukcji Heavy Duty
Solidna metalowa obudowa z powłoką niklowaną zapewnia dużą wytrzymałość na uszkodzenia mechaniczne oraz odporność na niekorzystne warunki środowiskowe. Dzięki wytrzymałej konstrukcji wtyczka RJ45 Heavy Duty doskonale sprawdza się w miejscach narażonych na wstrząsy, wibracje czy przypadkowe uderzenia. Pozłacane styki minimalizują ryzyko utleniania się i zapewniają wysoki poziom niezawodności połączeń przez długi czas eksploatacji.
- Intuicyjny montaż przewodów dzięki zaciskowi IDC
- Odpowiedni dla przekrojów przewodów od 0,14 do 0,25 mm² (AWG 26-24)
- Kategoria przepięcia I wg EN 60950-1 – zwiększone bezpieczeństwo

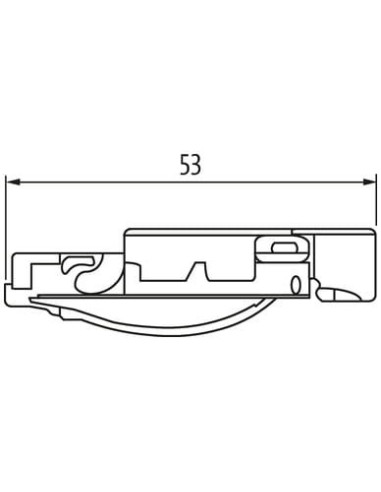

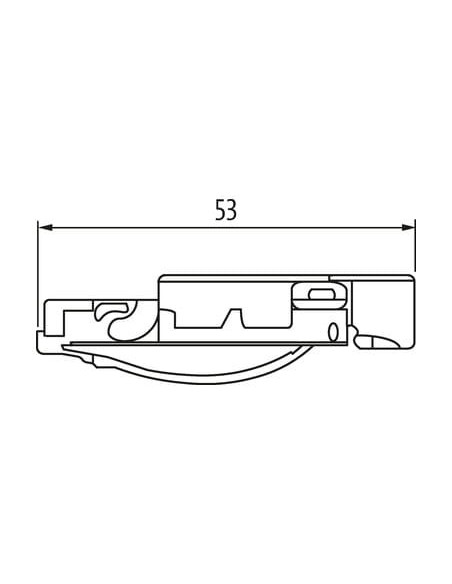

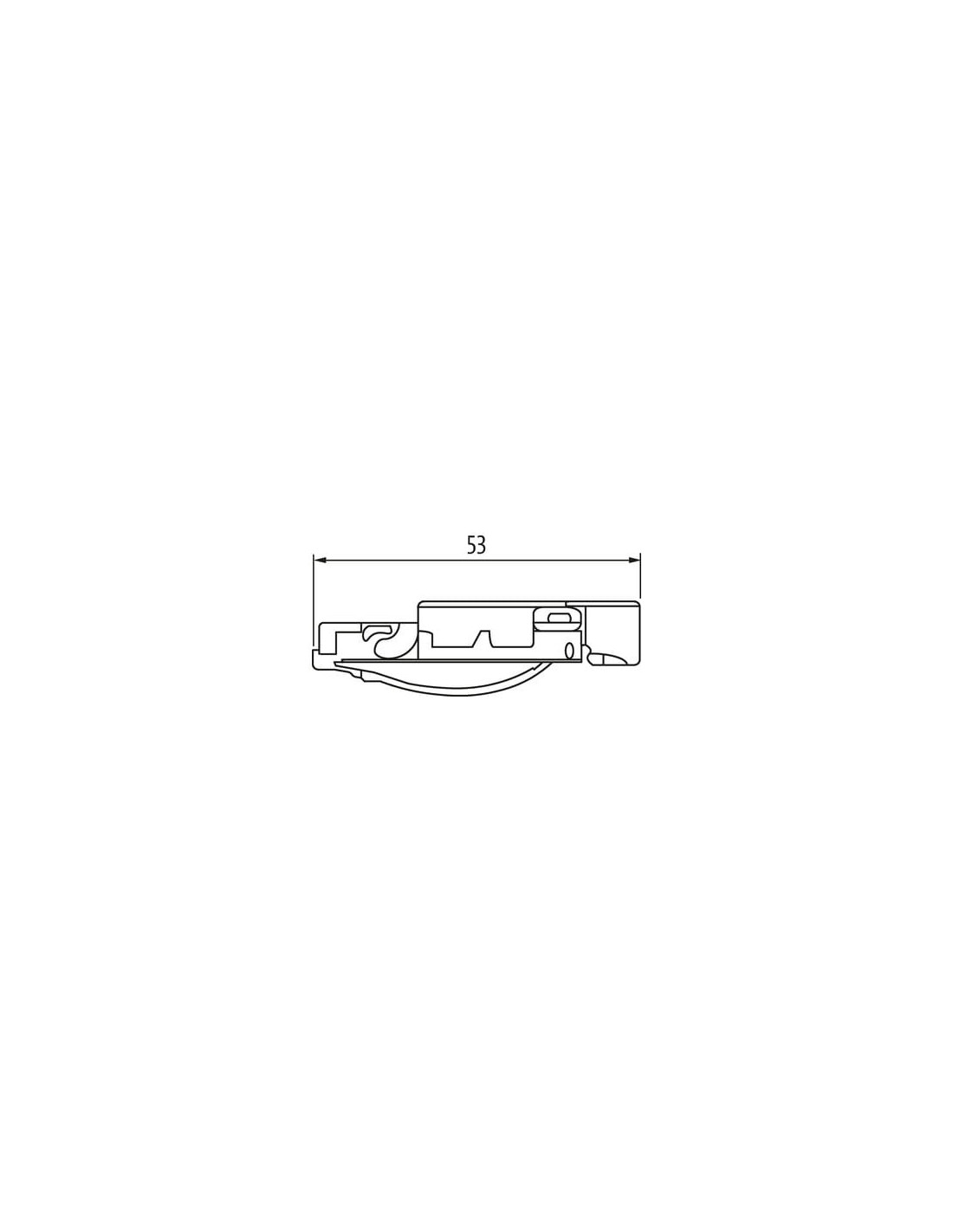

- Zwarta, prosta budowa (długość 53 mm) umożliwia montaż nawet w ograniczonej przestrzeni
Typowe zastosowania wtyczki RJ45 Heavy Duty
Wtyczka RJ45 Heavy Duty EtherNet to niezastąpione rozwiązanie dla:
- Sieci przemysłowych oraz automatyki budynkowej
- Sterowni maszyn i urządzeń
- Szaf sterowniczych oraz rozdzielnic
- Systemów CCTV IP oraz innych aplikacji sieciowych wymagających trwałości i niezawodności
Zastosowanie tej wtyczki pozwala na stworzenie wysokiej jakości, trwałych połączeń sieciowych przy jednoczesnym zapewnieniu ochrony przed niekorzystnymi czynnikami zewnętrznymi typowymi dla przemysłu.
Najważniejsze cechy – podsumowanie:
- Złącze męskie RJ45, 8-polowe – uniwersalne zastosowanie w sieciach przemysłowych i informatycznych
- Ekranowana, metalowa obudowa Heavy Duty – wysoka trwałość mechaniczna
- Prosty montaż przewodów – zaciski IDC, brak potrzeby lutowania
- Odporność na skrajne temperatury od -40°C do +70°C
- Szybkość transmisji do 1 Gb/s – zgodność z normą CAT5e
- Stopień ochrony IP20 – wysoka niezawodność w zastosowaniach przemysłowych
Konstrukcja wtyczki RJ45 Heavy Duty męskiej 0° 8-polowej EtherNet 7000-74075-0000000 odpowiada potrzebom najbardziej wymagających instalacji przemysłowych, gwarantując stabilność, trwałość oraz bezpieczeństwo przesyłanych danych.
