Dostępny
Męski prosty
M8, 4-piny
z biegunami lutowniczymi
Przekrój portu: max. 0.25 mm²
| Family construction form | M8 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,25 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 3,5 mm |
| Obszar zaciskowy maks. | 5 mm |
| Wysokość | 45 mm |
| Szerokość | 12 mm |
| Głębokość | 12 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

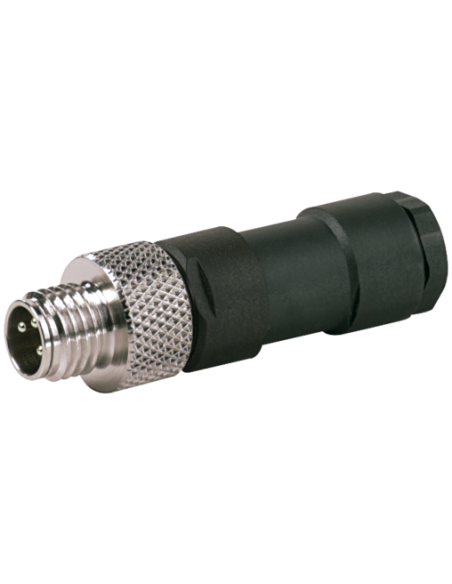

Wtyczka M8 męska, prosta, 4-polowa do lutowania – 7000-08421-0000000
Wtyczka M8 męska, prosta, 4-polowa to wysokiej jakości złącze przemysłowe, dedykowane do instalacji, w których niezawodność oraz wytrzymałość są kluczowe. Model o kodzie 7000-08421-0000000 jest przeznaczony do lutowania, co zapewnia trwałe i pewne połączenie w różnych aplikacjach automatyki przemysłowej.
Charakterystyka i zastosowanie wtyczki M8 męskiej do lutowania
Wtyczka wyróżnia się 4-pinową konstrukcją, która umożliwia realizację połączeń sygnałowych i zasilających w rozbudowanych systemach automatyki. Renomowana forma M8 oraz prosty kształt czynią ją kompatybilną z szeroką gamą urządzeń, czujników, siłowników oraz komponentów sterujących.
- Stopień ochrony IP67 – gwarancja szczelności oraz odporności na działanie wody i pyłu, nawet podczas pracy w trudnych warunkach przemysłowych.
- Zakres temperatury pracy: od -25°C do +85°C – zapewnia niezawodne funkcjonowanie zarówno w niskich, jak i wysokich temperaturach otoczenia.
- Maksymalne napięcie pracy: 30 V AC/DC oraz prąd do 4 A na styk – szerokie możliwości w typowych aplikacjach automatyki i pomiarów.
- Solidna, metalowa nakrętka zapewniająca pewny montaż i trwałość połączenia.

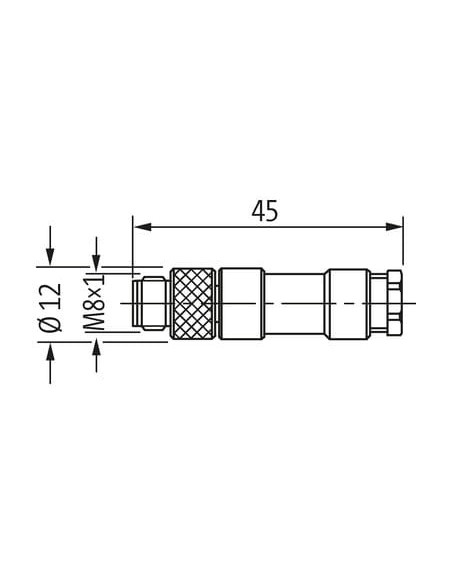

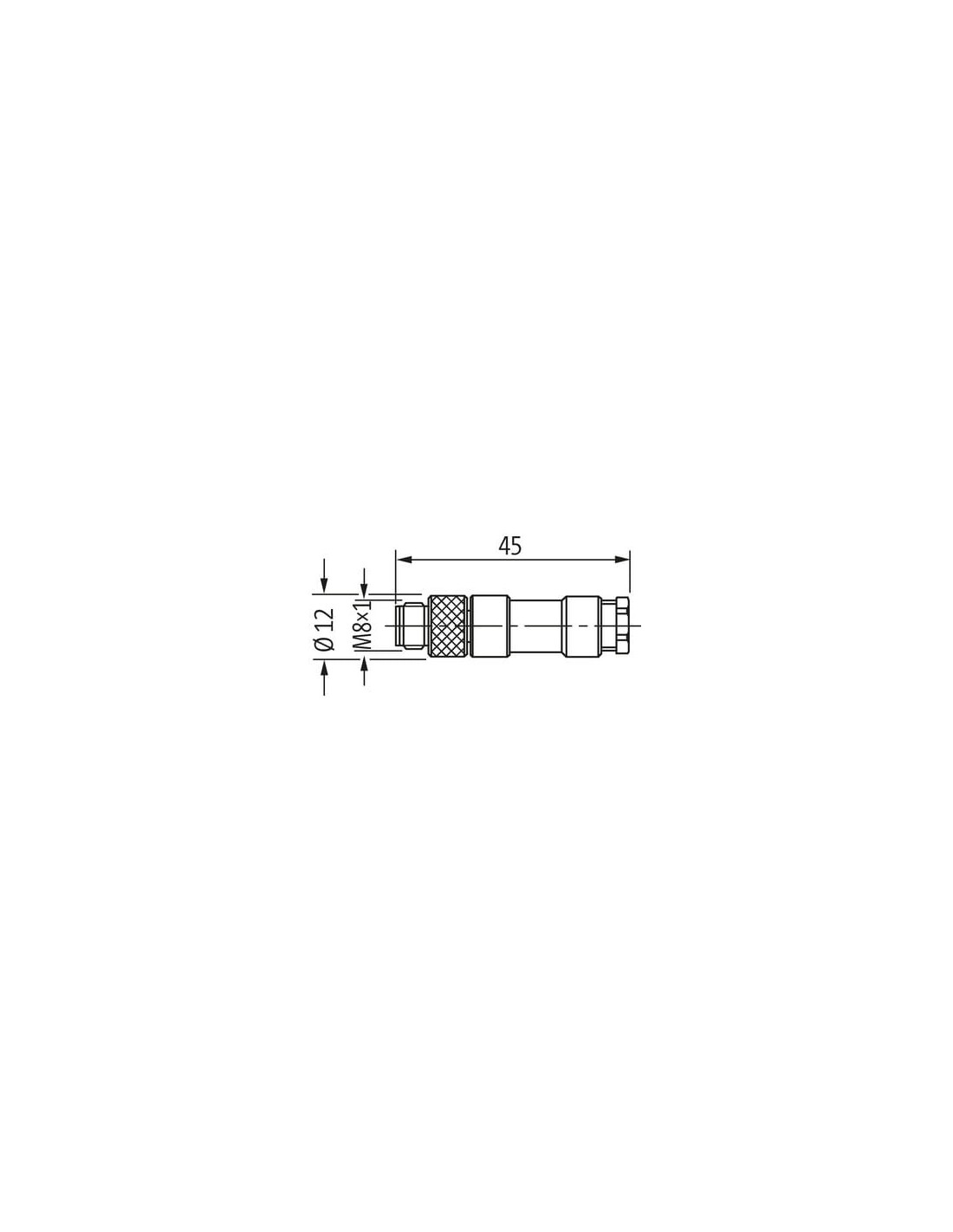

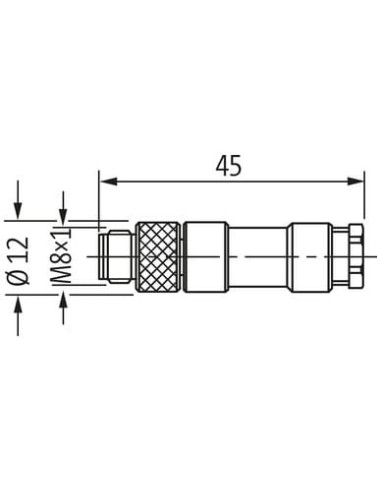

- Wymiary kompaktowe: długość 45 mm, średnica 12 mm, gwint M8x1 – łatwy montaż nawet w ograniczonych przestrzeniach.
- Przekrój przyłącza do 0,25 mm² – umożliwia zastosowanie cienkich przewodów w precyzyjnych aplikacjach.
Gdzie stosować złącze M8 męskie 4-polowe?
Złącze tego typu znajduje zastosowanie przede wszystkim w instalacjach przemysłowych, automatyce, robotyce oraz systemach sterowania maszynami. Idealnie sprawdza się przy łączeniu czujników, elementów wykonawczych lub jako część przewodów customizowanych wymagających lutowania. Dzięki wysokiemu stopniowi ochrony IP67 nadaje się również do pracy na zewnątrz lub w wilgotnych środowiskach.
Zalety stosowania wtyczki M8 męskiej, prostej, do lutowania
- Niezawodność i trwałość połączenia dzięki technologii lutowania.
- Łatwy montaż nawet w trudno dostępnych miejscach.
- Odporność mechaniczna – złącze jest zabezpieczone przed wpływem obciążeń i drgań (zaleca się korzystanie z opasek zaciskowych dla dodatkowej ochrony przed przeciążeniami mechanicznymi).
- Uniwersalność – szeroka kompatybilność z kablami, urządzeniami oraz istniejącymi instalacjami.

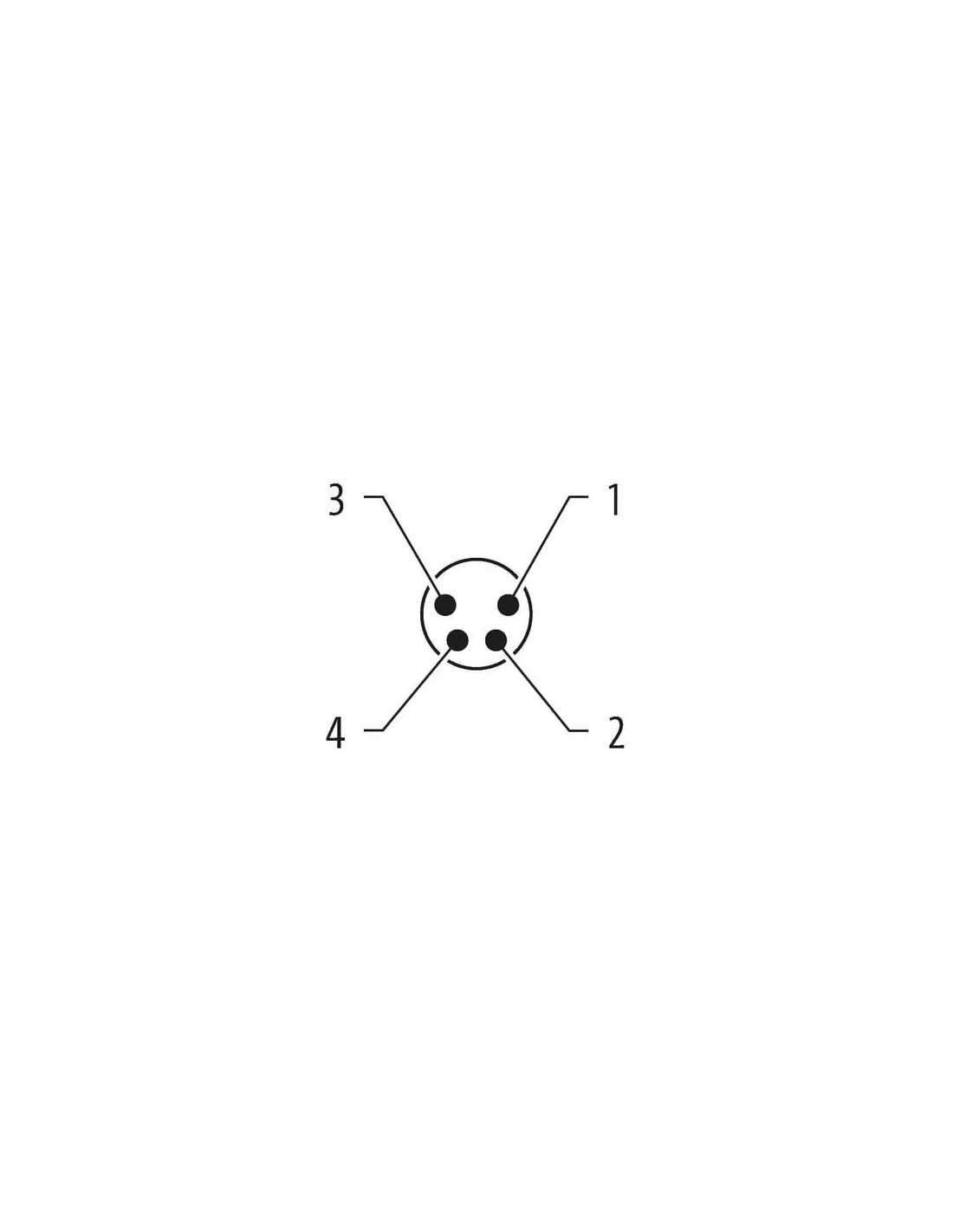

- Czytelny układ pinów – przejrzysta numeracja oraz diagram połączeń zapewniają łatwą integrację z innymi komponentami automatyki.
Wybór wtyczki M8 męskiej, prostej, do lutowania to gwarancja niezawodnej pracy instalacji automatyki w każdych warunkach przemysłowych, gdzie odporność, szczelność oraz niezawodność połączenia mają kluczowe znaczenie.
