Dostępny
F&B
Męski prosty
M12, 5-piny
Zakres mocowania (Ø kabla): 6...8 mm
Stal szlachetna 1.4404 (V4A)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

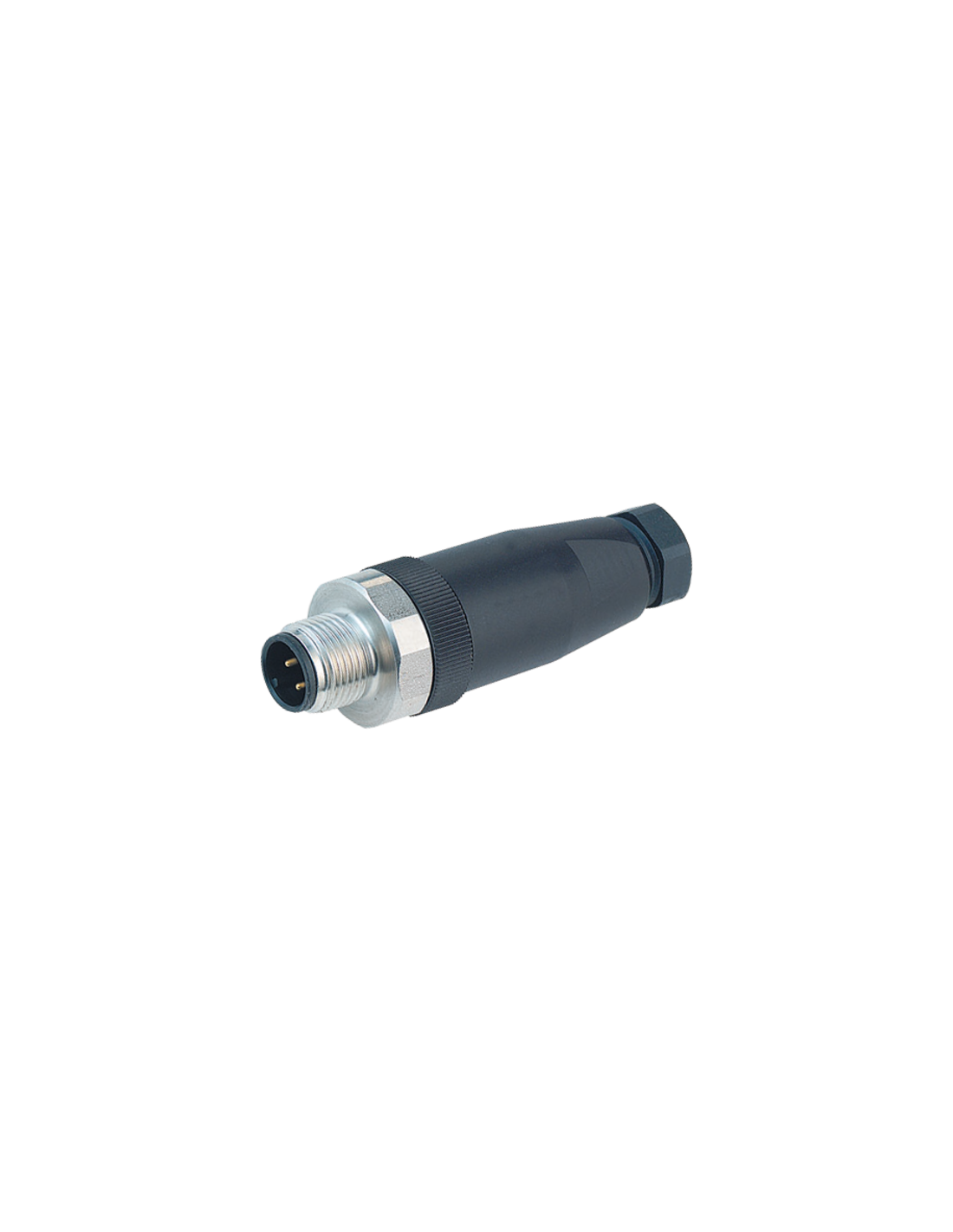

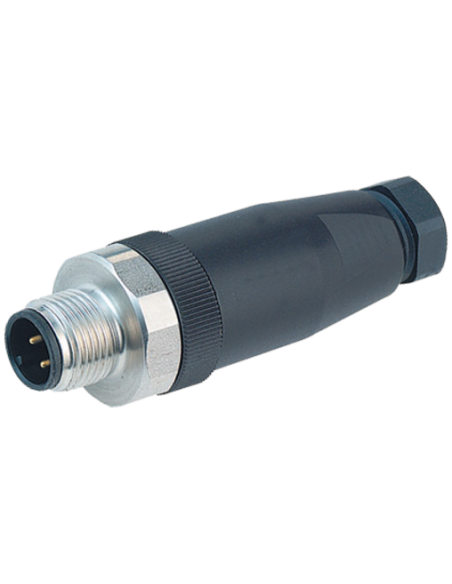

Wtyczka M12 męska, 5-polowa - stal nierdzewna V4A
Przemysłowa wtyczka M12 męska, prosta, 5-polowa to niezawodne rozwiązanie przeznaczone do wymagających aplikacji automatyki przemysłowej, technologii żywności oraz środowisk o podwyższonej agresywności chemicznej. Kod produktu: 7004-12761-0000000.
Solidna konstrukcja i wysoka odporność chemiczna
Wtyczka M12 5-polowa wykonana jest z wysokiej jakości materiałów. Korpus ze stali nierdzewnej 1.4404 (V4A) zapewnia odporność na korozję w kontakcie z mediami agresywnymi, a tworzywo sztuczne użyte do wykonania obudowy charakteryzuje się doskonałą odpornością chemiczną oraz na oleje. Zastosowanie stali szlachetnej pozwala na eksploatację elementu w trudnych warunkach środowiskowych oraz długotrwałe zachowanie parametrów mechanicznych.
Najważniejsze zalety złącza M12 5-pin - przeznaczenie i zastosowania
- Stopień ochrony IP67 - gwarancja wodoodporności i pełnej szczelności pyłowej
- Przystosowana do pracy w temperaturze od -25°C do +85°C
- Montaż przy pomocy wkręcania oraz zabezpieczenia przeciwwstrząsowego, co zapewnia pewność połączenia
- Uniwersalny zakres zacisku kabla (6–8 mm), umożliwiający dopasowanie do wielu rodzajów przewodów
- Typowa kompatybilność ze standardowymi systemami automatyki, czujnikami oraz aparaturą przemysłową
Zastosowanie wtyczki M12 męskiej, prostej, 5-polowej
Złącza M12 5-biegunowe są szeroko stosowane w przemyśle spożywczym, farmaceutycznym, maszynowym, a także w systemach automatyki budynkowej i robotyce. Idealnie sprawdzają się w środowiskach, gdzie wymagana jest odporność na wilgoć, pył, drgania oraz wpływ agresywnych substancji chemicznych.
Złącze pozwala na szybkie i bezpieczne podłączanie urządzeń peryferyjnych, takich jak czujniki, siłowniki, enkodery czy moduły I/O, zapewniając jednocześnie wysoką jakość i niezawodność przesyłu sygnałów.
Wymiary i przemyślana konstrukcja tego złącza M12

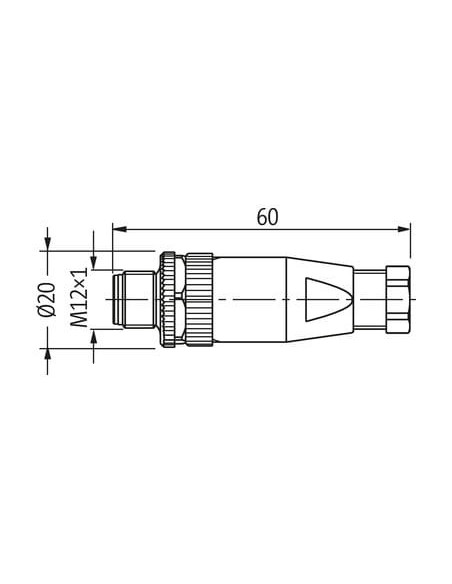

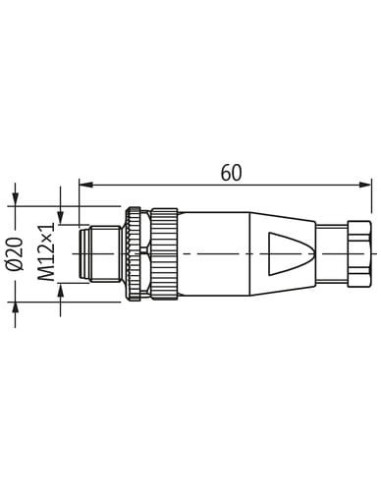

Kompaktowa budowa: długość 60 mm oraz średnica zewnętrzna 20 mm pozwalają na instalację w miejscach o ograniczonej przestrzeni. Precyzyjne wykonanie gwintu montażowego (M12 x 1) oraz optymalny moment dokręcenia (0,6 Nm) gwarantują właściwe, szczelne i trwałe połączenie.
Podsumowanie - profesjonalne połączenia w systemach automatyki
Wtyczka M12 męska, prosta, 5-polowa ze stali nierdzewnej V4A to idealny wybór do nowoczesnych, wymagających aplikacji przemysłowych, gdzie kluczowa jest odporność na czynniki środowiskowe, niezawodność i bezpieczeństwo połączenia. Rozwiązanie polecane szczególnie tam, gdzie liczy się trwałość i łatwa integracja z istniejącymi systemami automatyki.
