Żeński kątowe
M8, 4-piny
z biegunami lutowniczymi
Przekrój portu: max. 0.25 mm²
| Family construction form | M8 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,25 mm² |
| Rotation option | 90° (4 outlet directions) |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 3,5 mm |
| Obszar zaciskowy maks. | 5 mm |

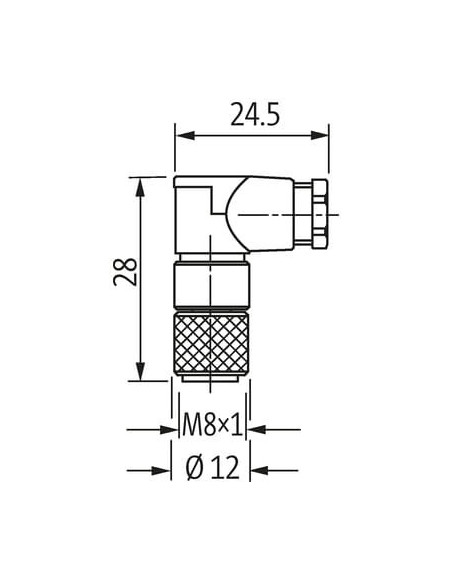

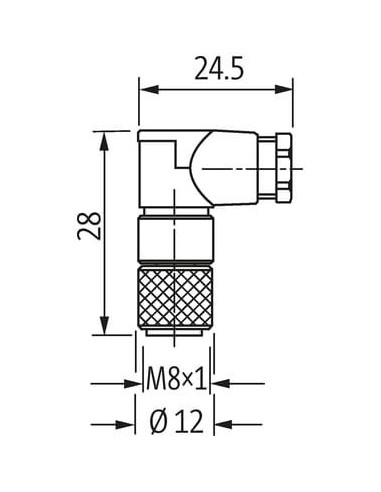

| Wysokość | 28 mm |
| Szerokość | 18,5 mm |
| Głębokość | 12 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

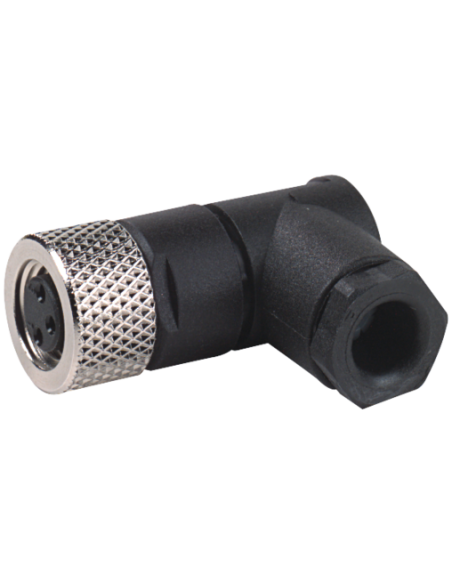

Wtyczka M8 żeńska kątowa 4-polowa do lutowania – niezawodne połączenia przemysłowe
Wtyczka M8 żeńska kątowa 4-polowa to wysokiej klasy komponent przeznaczony do realizacji pewnych i trwałych połączeń elektrycznych w instalacjach automatyki przemysłowej oraz urządzeniach przemysłowych. Wyposażona w złącza lutownicze, umożliwia precyzyjny i szybki montaż w szerokim zakresie aplikacji.
Zastosowanie i uniwersalność – wtyczka M8 4-polowa
Wtyczka M8 kątowa żeńska sprawdzi się wszędzie tam, gdzie istotna jest kompaktowa budowa i pewność działania, np. przy podłączaniu czujników, siłowników, systemów sterowania czy automatyki budynkowej. Kątowa konstrukcja ułatwia montaż w miejscach o ograniczonej przestrzeni, chroniąc przewody przed nadmiernym zginaniem oraz minimalizując ryzyko uszkodzeń mechanicznych.
Najważniejsze cechy i zalety
- Standard M8, 4-polowy – jeden z najpopularniejszych przemysłowych standardów połączeń sygnałowych
- Kątowa konstrukcja 90° – idealna do instalacji w trudno dostępnych miejscach oraz tam, gdzie przewody muszą być poprowadzone w różnych kierunkach
- Wysoka odporność na czynniki środowiskowe – szczelność klasy IP67 gwarantuje ochronę przed pyłem i wilgocią, umożliwiając stosowanie na zewnątrz i w wymagających warunkach przemysłowych
- Prosty i szybki montaż – zaciski lutownicze umożliwiają solidne przylutowanie przewodów o maksymalnym przekroju do 0,25 mm²
- Parametry elektryczne – napięcie do 30 V (AC/DC), prąd do 4 A na styk – kompatybilna z wieloma systemami automatyki
- Kompaktowe wymiary – tylko 28 mm wysokości, 18,5 mm szerokości oraz 12 mm głębokości
Typowe zastosowania wtyczki M8 4-pinowej
Wtyczki M8 są szeroko wykorzystywane w automatyce przemysłowej, robotyce, maszynach CNC, czujnikach optycznych, układach pomiarowych, systemach transportu oraz w urządzeniach wymagających niezawodnych, wielokrotnych połączeń elektrycznych w trudnym środowisku. Konstrukcja kątowa sprawia, że montaż w szafach sterowniczych czy na liniach produkcyjnych staje się znacznie prostszy.
Bezpieczeństwo i komfort użytkowania
Złącze posiada dodatkową ochronę mechaniczną i elektryczną, taką jak gwintowany pierścień zaciskowy oraz wyraźne oznaczenie pinów, co ułatwia prawidłowe podłączenie przewodów. Zaleca się stosowanie odpowiednich środków ochrony przed naprężeniami mechanicznymi, np. opasek kablowych czy odpowiednich promieni gięcia przewodów zgodnie z wytycznymi producenta.
Wymiary i schematy przyłączeniowe – instalacja bez błędów

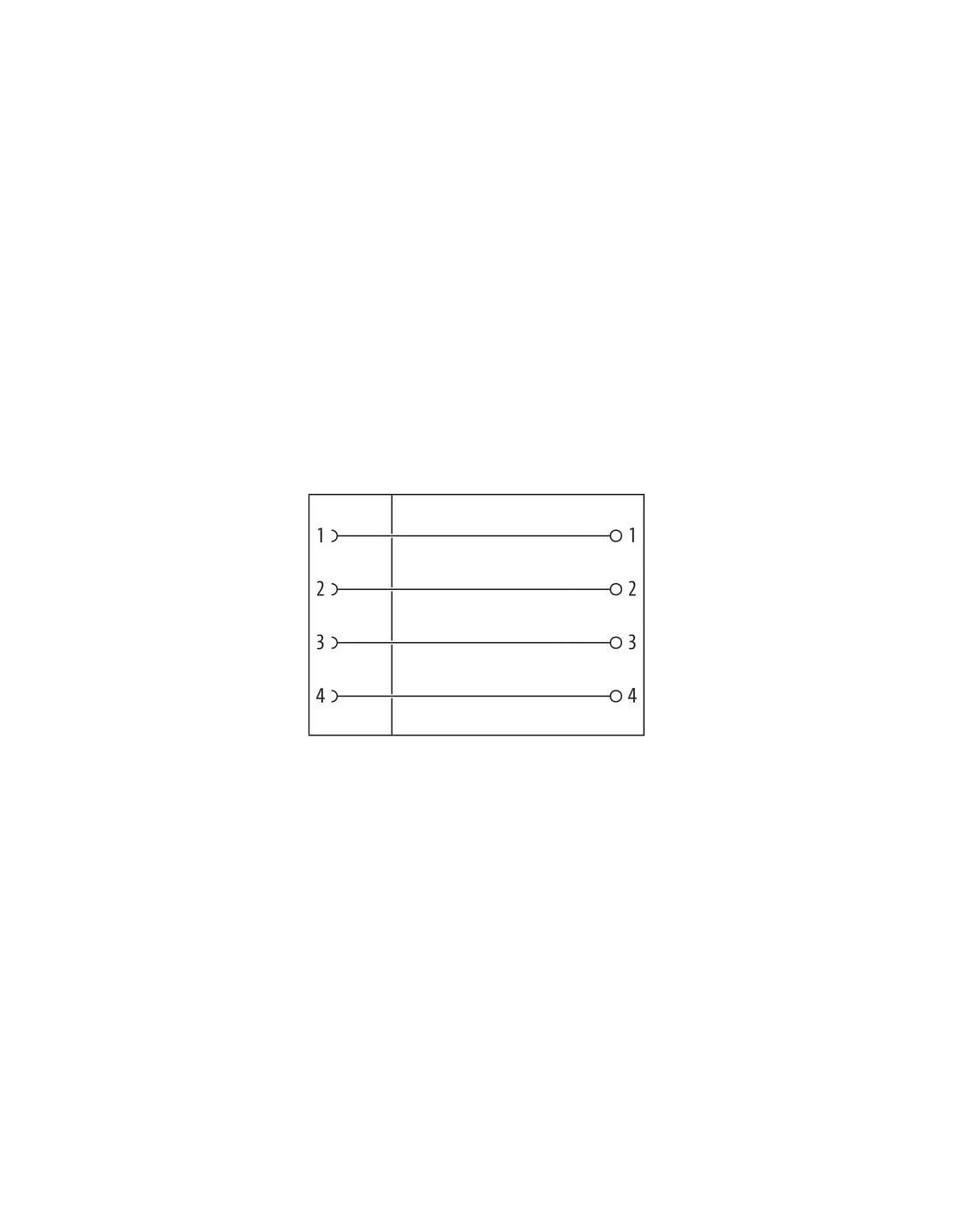

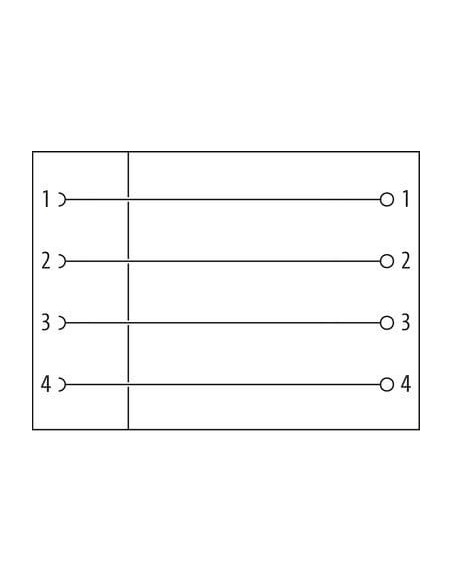

Produkt jest wyposażony w czytelne schematy połączeń oraz oznaczenia pinów, co ułatwia szybkie i bezpieczne podłączenie przewodów zgodnie z dokumentacją. Kod produktu: 7000-08541-0000000 pozwala zawsze zidentyfikować wersję złącza.
