Dostępny
Męski prosty
7/8" (5-piny)
Zaciski śrubowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 1,5 Nm |
| Gwint | 7/8" |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 9 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 10 mm |
| Obszar zaciskowy maks. | 12 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Wtyczka 7/8" męska prosta 5-pinowa – niezawodne połączenia przemysłowe

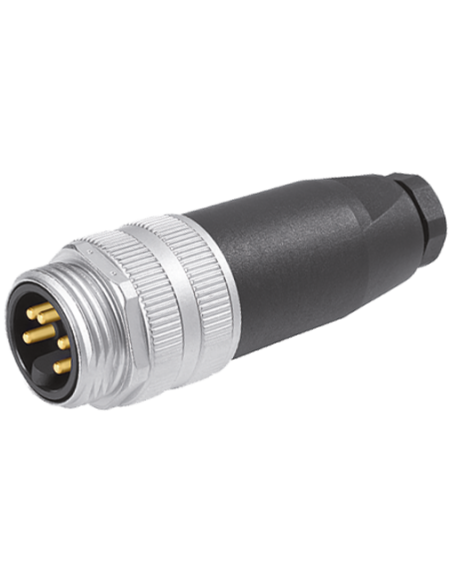

Wtyczka 7/8" męska, prosta, zaciskana śrubowo (kod produktu: 7000-78101-0000000) to wysokiej jakości komponent przeznaczony do profesjonalnych zastosowań w automatyce przemysłowej oraz instalacjach maszynowych. Dzięki zastosowaniu trwałych materiałów konstrukcja wtyczki gwarantuje odporność na działanie czynników chemicznych oraz olejów, co zwiększa jej uniwersalność w różnorodnych środowiskach pracy.
Najważniejsze zalety wtyczki 7/8" męskiej 5-pinowej
- Wysoki stopień ochrony IP67 – idealna do pracy w trudnych warunkach przemysłowych, zabezpieczona przed pyłem oraz wilgocią.
- Zaciski śrubowe – łatwy i bezpieczny montaż przewodów bez konieczności użycia specjalistycznych narzędzi.
- Wytrzymała obudowa z tworzywa sztucznego – zapewnia odporność na uszkodzenia mechaniczne oraz długą żywotność złącza.
- Zacisk przewodu: 10–12 mm – szeroki zakres średnic kabli pozwala na zastosowanie w wielu systemach i instalacjach.
- Certyfikaty zgodności – spełnia wymagania norm (np. EN IEC 60529), gwarantując bezpieczeństwo użytkowania oraz kompatybilność przemysłową.
Zastosowania i możliwości wykorzystania wtyczki 7/8"
Wtyczka męska 7/8" doskonale sprawdza się w instalacjach automatyki przemysłowej, systemach sterowania maszynami, zasilaniu urządzeń produkcyjnych oraz w połączeniach czujników, siłowników czy rozdzielnic. Odpowiednia do montażu w szafach sterowniczych, liniach produkcyjnych, a także w branży motoryzacyjnej, spożywczej oraz logistycznej.

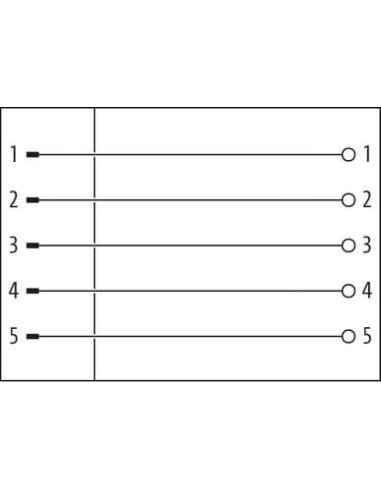

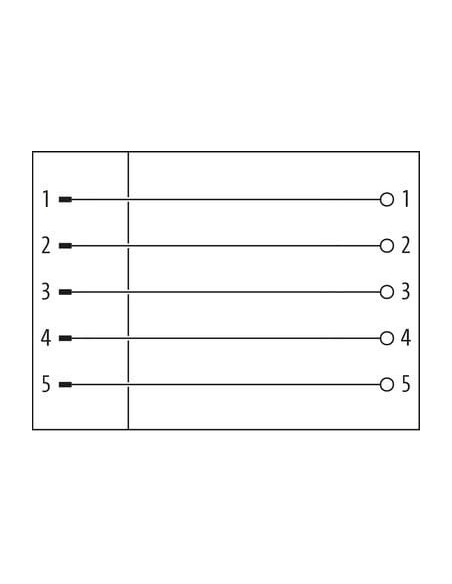

Złącze 5-pinowe umożliwia przesył nawet pięciu sygnałów – zarówno sterujących, jak i zasilających. Solidna konstrukcja oraz precyzyjne rozmieszczenie pinów zapewniają niezawodność połączenia, nawet w przypadku narażenia na drgania czy wstrząsy.
Budowa i instalacja – szybki i bezpieczny montaż
- Montowane przez włożenie i przykręcenie – umożliwia wielokrotne, szybkie podłączanie oraz rozłączanie instalacji.
- Zabezpieczenie przeciwwstrząsowe – gwarantuje stabilność kontaktów elektrycznych.

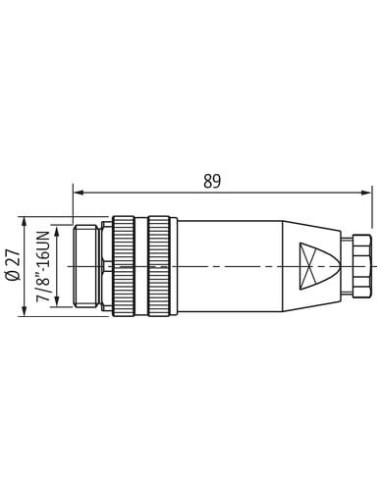

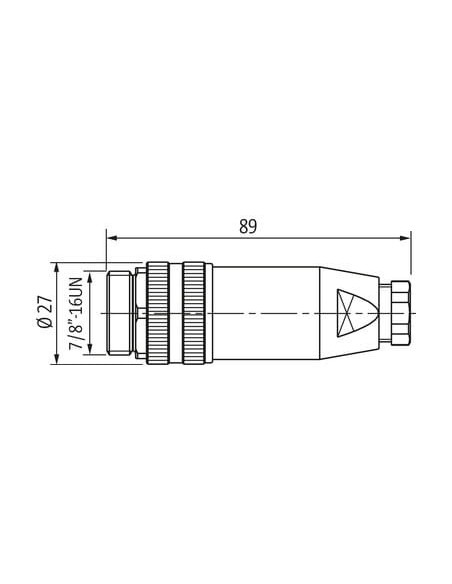

- Obudowa o długości 89 mm i średnicy 27 mm – kompaktowy rozmiar pozwala na wygodne użytkowanie w ograniczonych przestrzeniach.

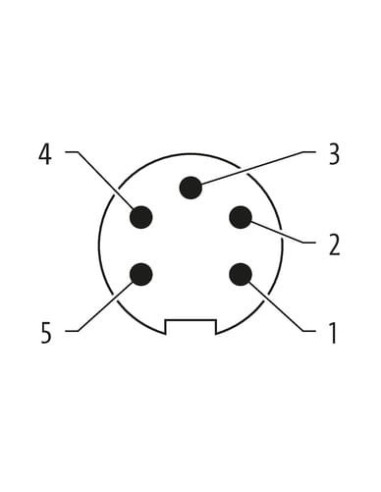

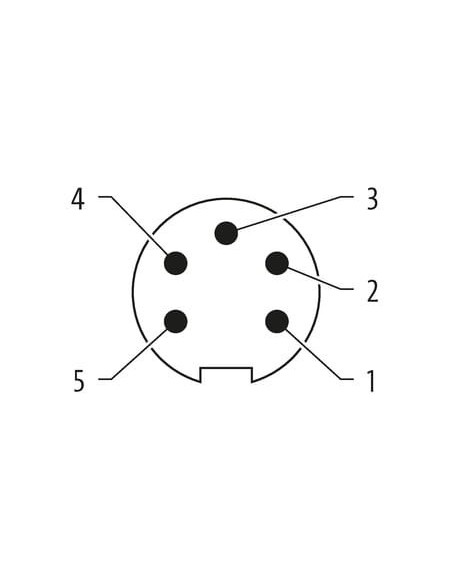

- Wyraźne oznaczenie pinów – pomaga uniknąć błędów podczas montażu.
Zalecenia i uwagi dotyczące montażu
Podczas instalacji zaleca się stosowanie odpowiednich środków ochrony mechanicznej, np. opasek kablowych, aby uniknąć uszkodzeń przewodów i zachować klasę szczelności IP67. Należy również przestrzegać zalecanych promieni gięcia kabla, aby nie naruszyć szczelności złącza oraz nie wpłynąć negatywnie na jego niezawodność i długowieczność.
Wtyczka 7/8" męska prosta 5-polowa jest doskonałym wyborem wszędzie tam, gdzie liczy się szybkie, niezawodne i trwałe połączenie elektryczne w wymagających warunkach przemysłowych.
