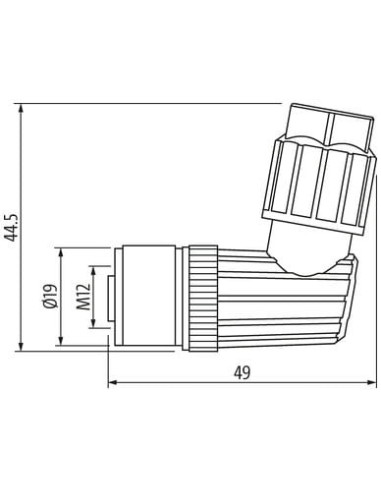

Dostępny
Żeński kątowe
M12, 5-piny
Kodowanie A
Przyłącze sprężynowe push-lock
Zakres mocowania (Ø kabla): 4...8 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Bronze |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Typ montażu | samozłączne |
| Family construction form | Przyłącze sprężynowe push-lock |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 48 V |
| Napięcie robocze DC | 60 V |
| Napięcie robocze AC maks. (UL) | 250 V |
| Prąd roboczy na styk (UL) | 4 A |
| Prąd roboczy na styk maks. (40 °C) | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Cross section connection with wire end ferrule min. | 0,08 mm² |
| Cross section connection with wire end ferrule max. | 0,5 mm² |
| Cross section connection without wire end ferrule min. | 0,14 mm² |
| Cross section connection without wire end ferrule max. | 0,75 mm² |
| Cross section connection with wire end ferrule AWG min. | 28 AWG |
| Cross section connection with wire end ferrule AWG max. | 20 AWG |
| Cross section connection without wire end ferrule AWG min. | 26 AWG |
| Cross section connection without wire end ferrule AWG max. | 18 AWG |
Instalowanie | Podłączanie
| Connection information | Przyłącze sprężynowe push-lock |
| Rozwartość klucza | SW18 |
| Cykle wtykowe min. | 100 |
Instalowanie | Układ pinów
| Kodowanie | A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Combustibility class (UL94) | V-0 |
| Materiał uszczelka | NBR |
| Materiał obudowa | PA |
| Materiał mocowanie styków | PA66 |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

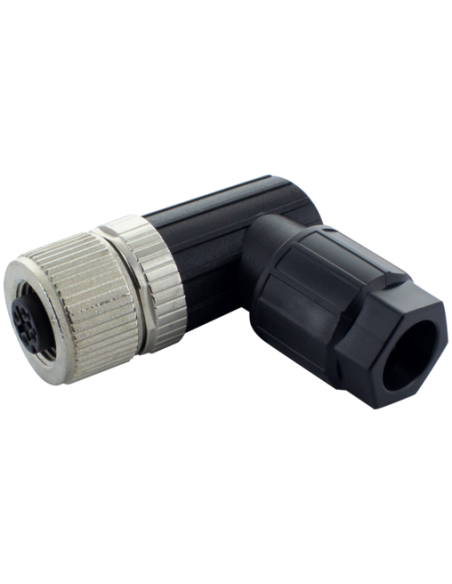

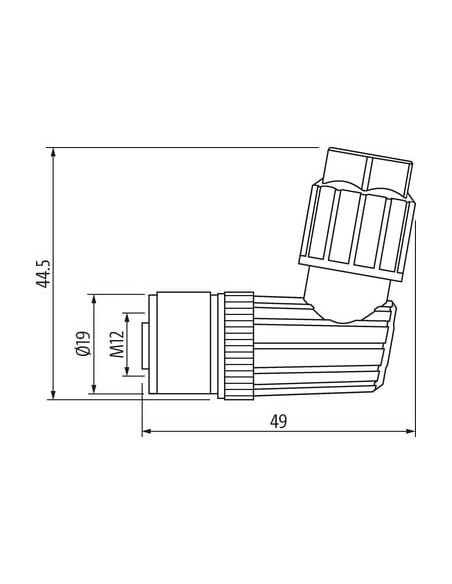

Złącze M12 żeńskie kątowe 90° kod A – 7000-13951-0000000
Złącze M12 5-pinowe żeńskie o kącie 90° to uniwersalny i niezawodny element instalacji automatyki przemysłowej, wyróżniający się wysokim poziomem szczelności oraz odpornością na warunki środowiskowe. Zastosowanie przyłącza sprężynowego typu push-lock umożliwia szybki i pewny montaż okablowania, eliminując potrzebę lutowania czy zakuwania przewodów.
Najważniejsze cechy złącza M12 żeńskiego kątowego
- Konstrukcja zgodna z normą DIN EN 61076-2-101 (M12)
- Pełne kodowanie typu A – kompatybilność z większością standardów automatyki
- 5 pinów – szerokie możliwości przesyłu sygnałów lub zasilania
- Odporność na kurz i wodę – stopień ochrony IP65/IP67 po podłączeniu
- Wysoka odporność chemiczna oraz na oleje – korpus wykonany z tworzywa sztucznego PA
- Bezpieczny zakres pracy – temperatura od -40°C do +85°C
- Trwałość mechaniczna – minimum 100 cykli podłączania/odłączania
- Łatwy montaż – złącze samozłączne z funkcją push-lock
Typowe zastosowania złączy M12 kątowych
Złącza M12 kątowe A-kodowane są szeroko wykorzystywane w instalacjach przemysłowych, gdzie liczy się niezawodność, szczelność i wytrzymałość na niekorzystne warunki środowiskowe. Sprawdzają się między innymi w:
- automatyce przemysłowej (czujniki, enkodery, urządzenia wykonawcze)
- sektorze transportowym i logistyce
- robotyce oraz maszynach CNC
- przemyśle spożywczym – w miejscach o podwyższonej wilgotności
- liniach produkcyjnych i systemach kontroli jakości
Korzyści stosowania złącza M12 żeńskiego 90° z zaciskiem push-lock
- Łatwy i szybki montaż przewodów dzięki innowacyjnej technologii push-lock, eliminującej potrzebę stosowania narzędzi specjalistycznych.
- Kątowa konfiguracja umożliwia instalację w miejscach o ograniczonej przestrzeni oraz ułatwia prowadzenie przewodów przy panelach maszyn lub w szafach sterowniczych.
- Podwyższona ochrona przed czynnikami zewnętrznymi – doskonałe zabezpieczenie przed pyłem, wodą i drganiami, co zwiększa niezawodność całego systemu automatyki.
- Trwałe i pewne połączenie elektryczne dzięki pozłacanym stykom oraz materiałom izolacyjnym i uszczelniającym wysokiej jakości.
Złącze M12 5-pinowe żeńskie kątowe o kodowaniu A, produkt 7000-13951-0000000, stanowi doskonały wybór do profesjonalnych aplikacji przemysłowych, zapewniając trwałość, bezpieczeństwo i wygodę użytkowania.
