Męski prosty
M12, 5-piny
Kodowanie L
Samozłączne
Zaciski nożowe
0.75...1.5 mm²
Zakres mocowania (Ø kabla)
5.8...13.5 mm
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12P |
| Kodowanie | L |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 63 V |
| Prąd roboczy na styk maks. | 12 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW17 |
| Cykle wtykowe min. | 500 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | Nickeled |
| Powłoka styku | pozłacane |
| Materiał obudowa | Cynkowy odlew ciśnieniowy |
| Materiał mocowanie styków | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 5,8 mm |
| Obszar zaciskowy maks. | 13,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

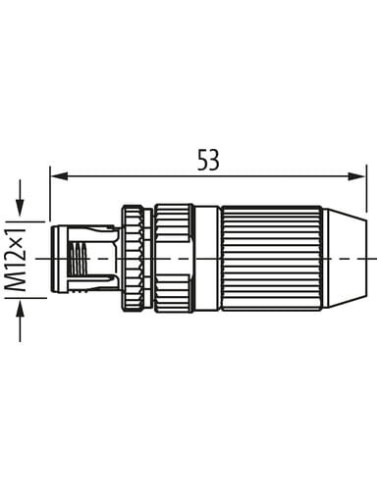

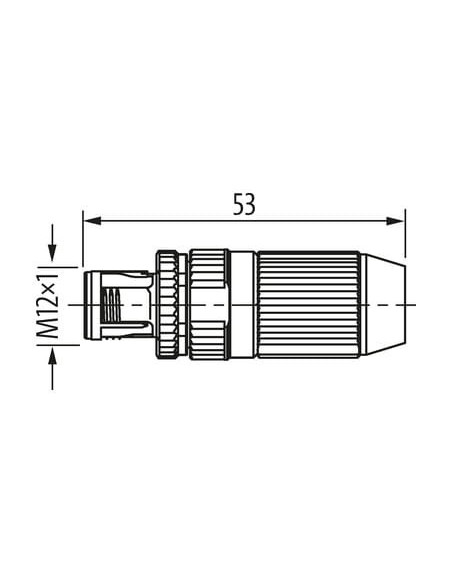

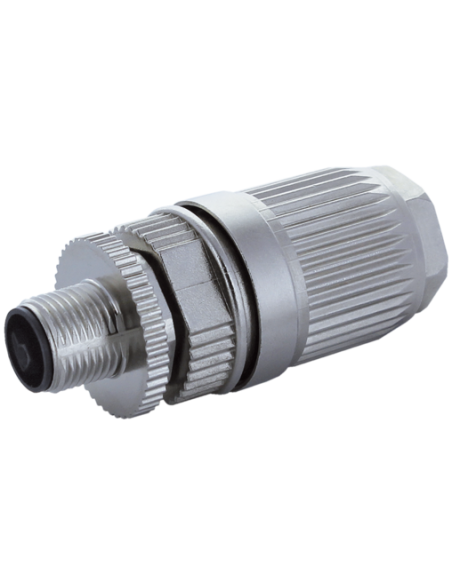

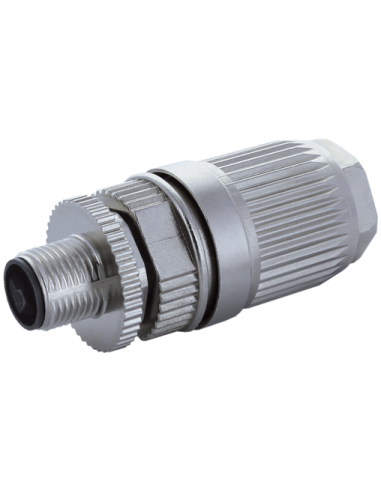

Wtyczka M12 męska 0° L-codowana, 5-polowa 0,75–1,5 mm² – 7000-P4391-0000000
Wtyczka M12 męska 0° to wysokiej jakości złącze przemysłowe, przeznaczone do wymagających instalacji elektrycznych oraz automatyki przemysłowej. Model 7000-P4391-0000000 zapewnia niezawodne połączenie w środowiskach o podwyższonych wymaganiach dotyczących szczelności, odporności mechanicznej oraz bezpieczeństwa przesyłania zasilania lub sygnałów.
Zastosowanie i typowe wykorzystanie wtyczki M12 5-polowej
Wtyczki M12 5-polowe z kodowaniem L doskonale sprawdzają się w systemach sterowania, maszynach przemysłowych, liniach produkcyjnych oraz automatyce budynkowej. Produkt ten znajduje zastosowanie między innymi w:
- Przemysłowych systemach zasilania DC o wysokim poborze prądu
- Systemach rozproszonego zasilania (decentralne okablowanie maszyn i instalacji)
- Automatyce przemysłowej – połączenia czujników, siłowników oraz modułów I/O
- Przesyle mocy w segmentach transportowych, magazynowania oraz produkcji opakowań
- Sytuacjach wymagających podwyższonej ochrony przed kurzem i wilgocią (IP65, IP67)
Dzięki wysokiemu stopniowi ochrony IP65 oraz IP67 (po prawidłowym zaciśnięciu i włożeniu), wtyczka doskonale spełnia wymagania dotyczące pracy w trudnych warunkach przemysłowych, gdzie występuje kontakt z wodą, kurzem czy olejami.
Najważniejsze cechy i zalety wtyczki M12 L-codowanej
- Proste, pewne połączenie: Męska, prosta konstrukcja oraz samozaciskowe złącza nożowe zapewniają szybki montaż oraz niezawodność połączenia.
- Wysoka wydajność prądowa: Maksymalny prąd roboczy na styk wynosi aż 12 A, a napięcie robocze do 63 V DC, co pozwala na przesył dużych mocy w technologii zasilania.
- Uniwersalność montażu: Średnica kabla 0,75–1,5 mm² oraz zakres mocowania od 5,8 do 13,5 mm umożliwiają adaptację w szerokim wachlarzu rozwiązań.
- Wytrzymałość mechaniczna: Obudowa z niklowanego cynkowego odlewu ciśnieniowego cechuje się odpornością na uszkodzenia mechaniczne i korozję.
- Niezawodność połączenia: Pozłacane styki gwarantują stabilność przesyłu sygnału oraz minimalny spadek napięcia.
- Szybki montaż i konserwacja: Instalacja z wykorzystaniem typowego gwintu M12 x 1, minimalna liczba elementów montażowych.
- Wysoka trwałość: Wtyczka wytrzymuje minimum 500 cykli wtykowych.
- Szeroki zakres temperatury pracy: Od -40°C do +85°C.
- Zabezpieczenie przeciwwstrząsowe: Sprawia, że połączenia są odporne na drgania i przeciążenia mechaniczne.

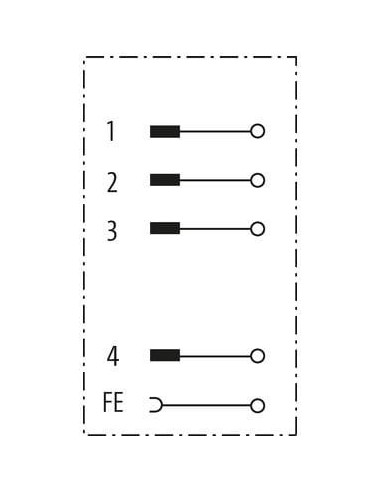

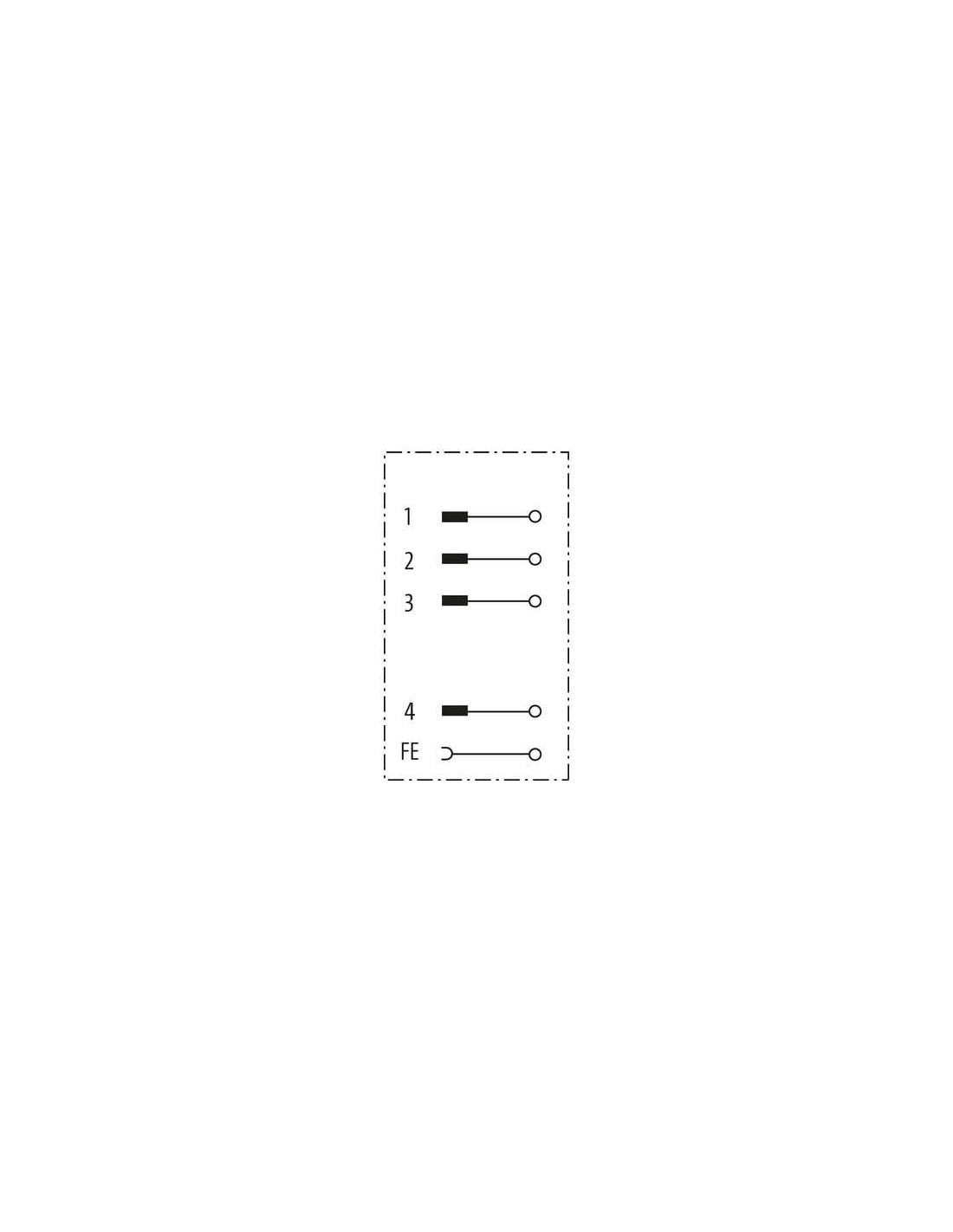

Schematy i budowa

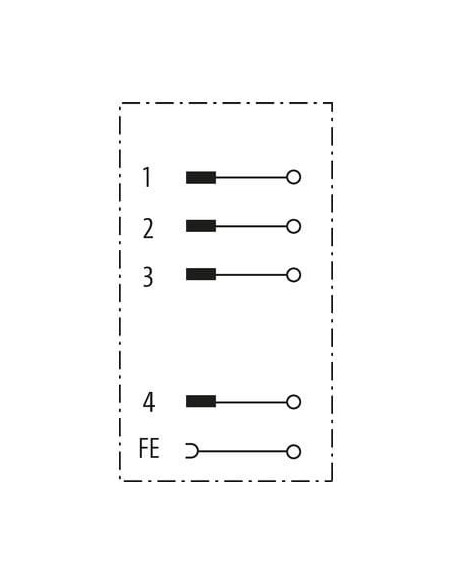

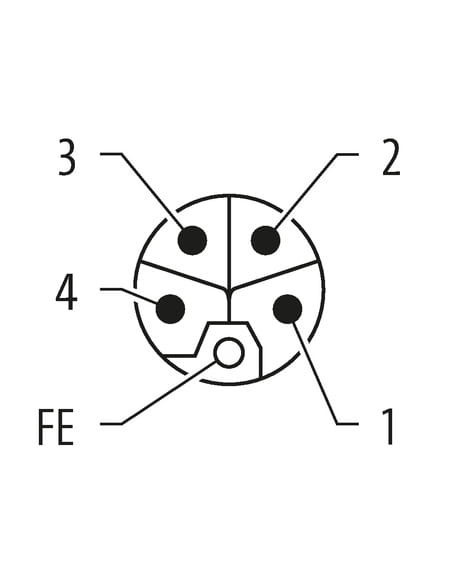

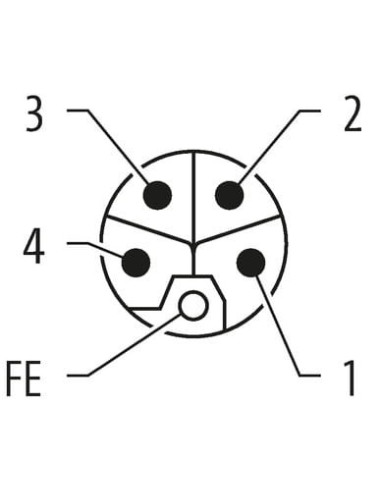

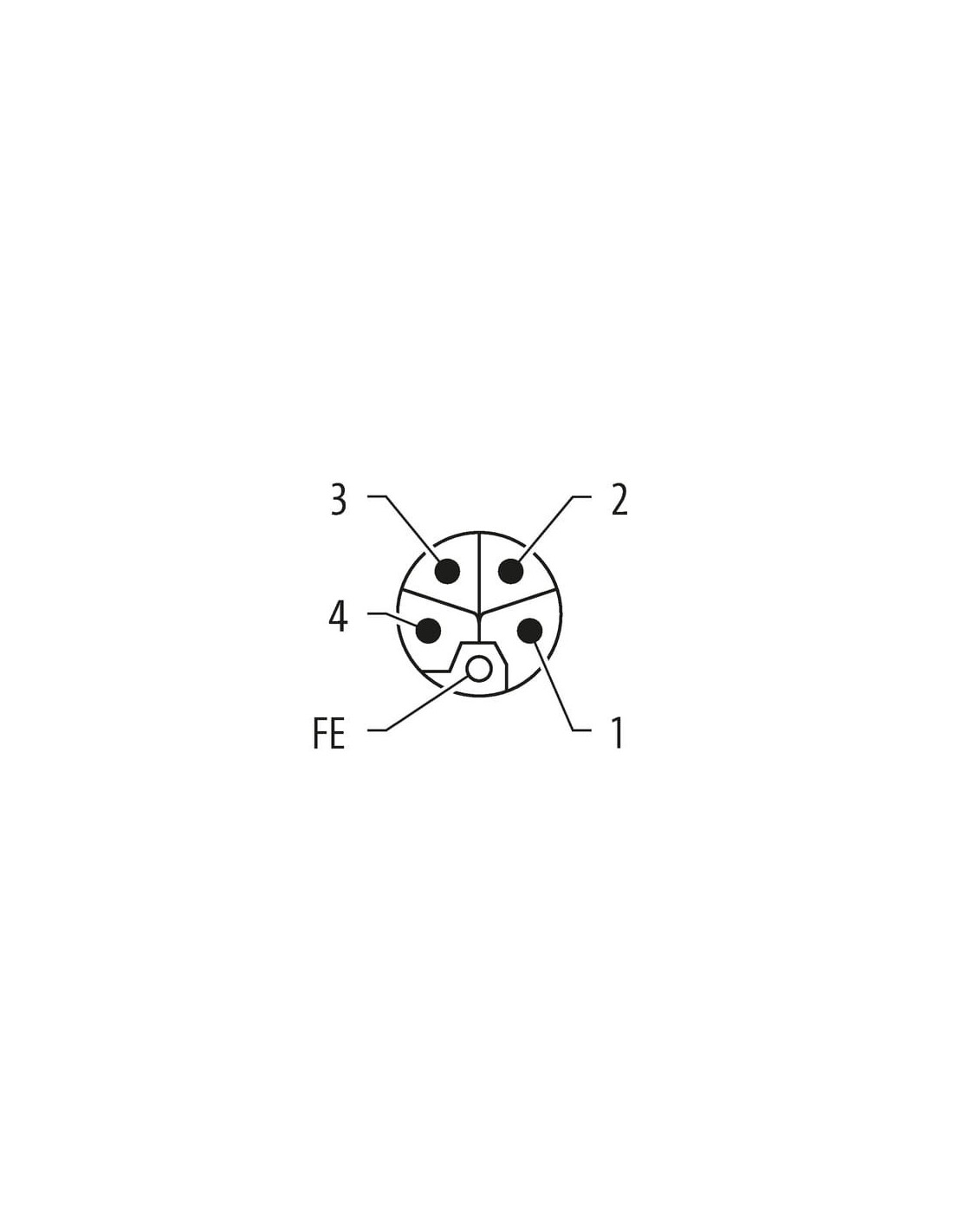

Produkt wyposażony jest w 5 pinów oraz gniazdo ochronne (FE), zgodnych z typowym standardem rozkładu wyprowadzeń dla złączy M12 L-codowanych. Intuicyjna budowa umożliwia łatwą identyfikację pinów oraz szybkie podłączenie bez ryzyka błędów.
Kompatybilność i trwałość w ekstremalnych warunkach
Wtyczka M12 7000-P4391-0000000 została zaprojektowana do pracy w środowiskach agresywnych – przed zastosowaniem w obecności substancji chemicznych warto sprawdzić odporność materiału obudowy na dany czynnik. Materiał mocowania styków wykonano z odpornego tworzywa PA, co zapewnia długowieczność.
Wskazówki montażowe
- Stosować odpowiednie środki odciążające przewód (np. opaski zaciskowe), aby chronić przewód przed uszkodzeniami mechanicznymi.
- Zachować minimalny promień gięcia przewodu, aby uniknąć pogorszenia szczelności i uszkodzenia złącza.
Męska wtyczka M12 z kodowaniem L to niezawodne rozwiązanie dla każdego, kto oczekuje solidnych, wytrzymałych i szczelnych połączeń w aplikacjach przemysłowych.
Polecamy także inne produkty z kategorii: Złącza »
