PROFIBUS
Żeński kątowe
M12, 2-piny
Kodowanie B
ekranowany
Zaciski śrubowe
Zakres mocowania (Ø kabla): 6...8 mm
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

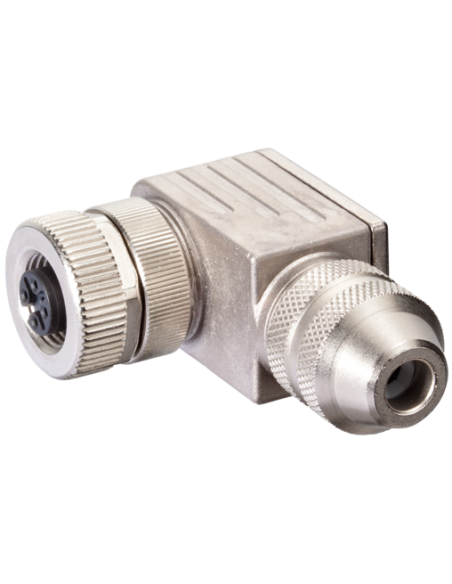

Złącze śrubowe M12 żeńskie 90° B-kodowane – ekranowane, przewodowe PROFIBUS
Złącze śrubowe M12 żeńskie 90° B-kodowane o numerze produktu 7000-14035-0000000 to wysokiej jakości komponent łączeniowy, zaprojektowany do wymagających aplikacji przemysłowych. Jego kompaktowa, kątowa konstrukcja umożliwia wygodne podłączenie oraz instalację nawet w ograniczonych przestrzeniach rozdzielnic i szaf sterowniczych.
Konstrukcja i właściwości mechaniczne – wytrzymałość i niezawodność
Obudowa wykonana z mosiądzu pokrytego powłoką niklowaną gwarantuje wysoką odporność na uszkodzenia mechaniczne, korozję oraz oddziaływanie czynników zewnętrznych. Stabilność połączenia zapewniają solidne, śrubowe zaciski oraz szeroki zakres mocowania przewodów (średnica kabla 6...8 mm). Złącze posiada stopień ochrony IP67, co pozwala na użytkowanie w wymagających warunkach przemysłowych, także w środowiskach wilgotnych i zapylonych.
Kodowanie B PROFIBUS – kompatybilność z nowoczesnymi instalacjami

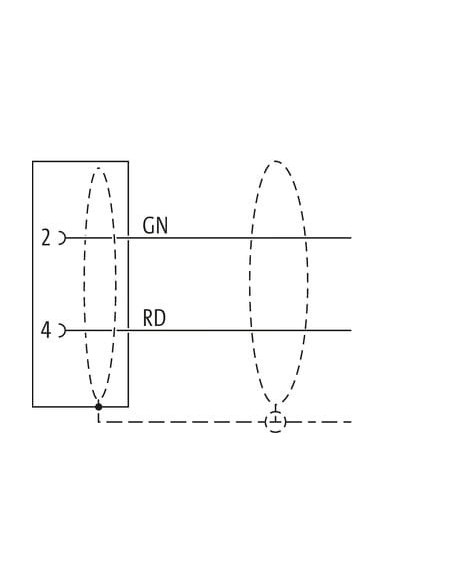

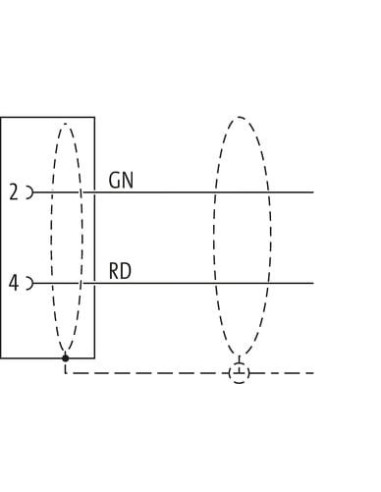

Złącze jest przystosowane do systemów PROFIBUS dzięki dwóm pinom oraz kodowaniu typu B. Pozwala to na integrację z zaawansowanymi sieciami automatyki i komunikacji przemysłowej, a także zapewnia właściwe pozycjonowanie i chroni przed błędnym podłączeniem.
- Napięcie robocze do 60 V AC/DC
- Maksymalny prąd roboczy na styk: 4 A
- Temperatura pracy: od -25°C do +85°C
- Łatwość instalacji dzięki śrubowym zaciskom
- Ekranowanie – ochrona przed zakłóceniami elektromagnetycznymi
Typowe zastosowania złącza M12 B-kodowanego 90°
Złącze śrubowe M12 żeńskie kątowe znajduje zastosowanie wszędzie tam, gdzie liczy się niezawodność połączeń oraz odporność na czynniki zewnętrzne. Doskonale sprawdza się w:
- przemysłowych sieciach PROFIBUS
- instalacjach automatyki, robotyki i sterowania
- maszynach produkcyjnych i transportowych
- szafach sterowniczych, rozdzielnicach oraz panelach operatorskich
- aplikacjach wymagających ekranowania sygnałów transmisyjnych
Dlaczego warto wybrać złącze śrubowe M12 żeńskie 90° B-kodowane?
Wytrzymałość mechaniczna, zgodność z PROFIBUS, ekranowanie przed zakłóceniami oraz wysoka klasa szczelności IP67 to cechy wyróżniające ten produkt wśród profesjonalnych elementów łączeniowych dla przemysłu. Kątowa konstrukcja zapewnia elastyczność podczas montażu i łatwość obsługi w trudno dostępnych miejscach. Złącze śrubowe pozwala na solidne i trwałe łączenie przewodów bez konieczności stosowania specjalistycznych narzędzi.
