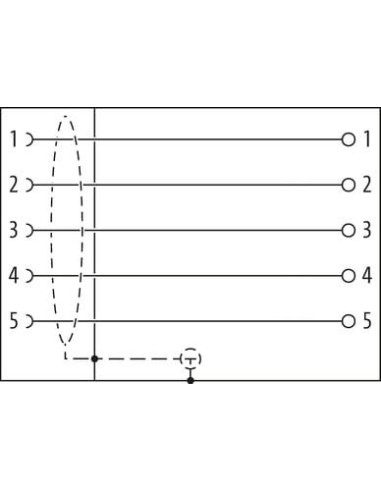

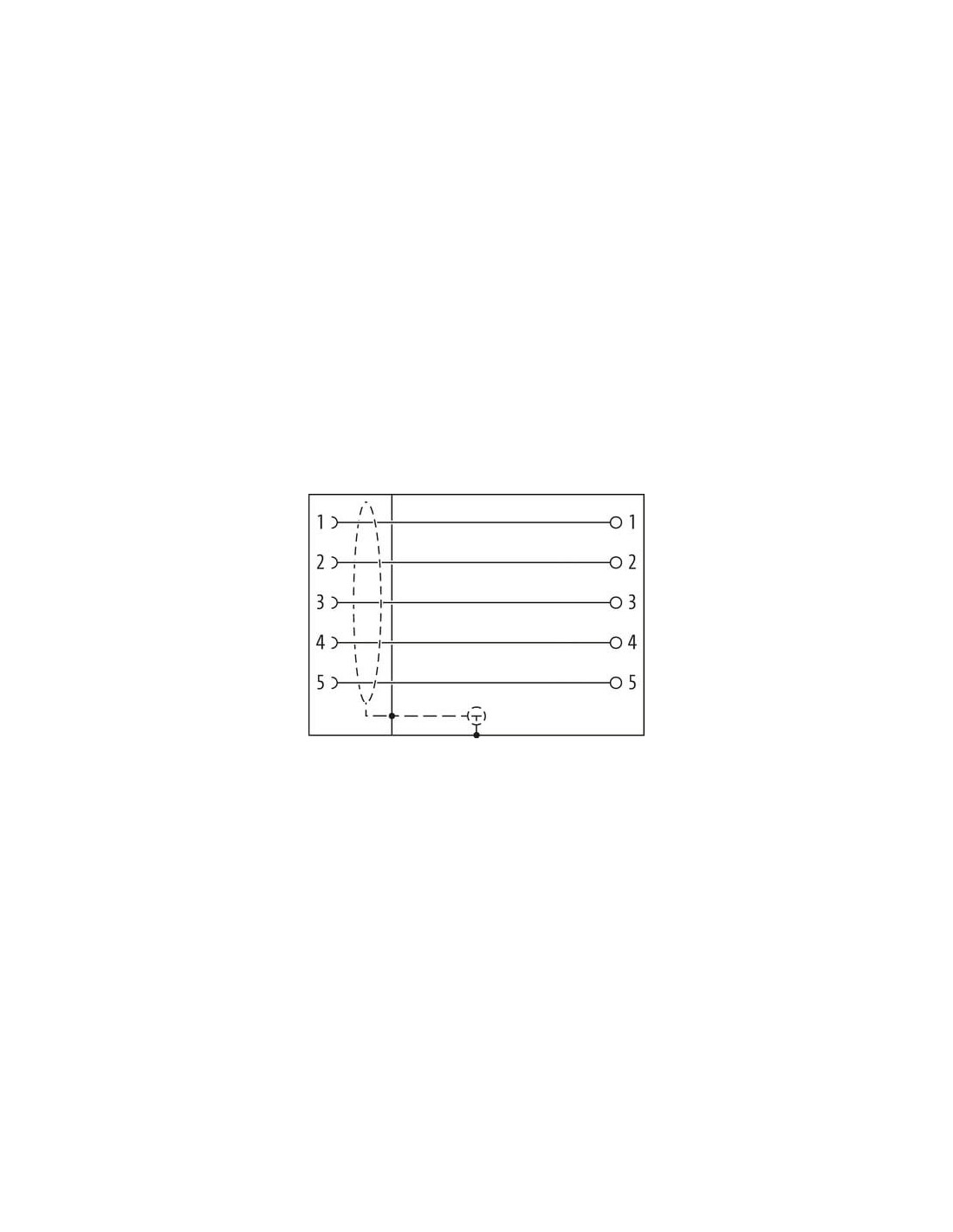

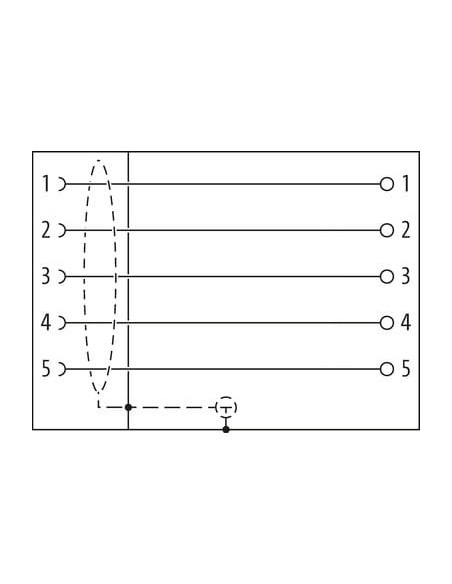

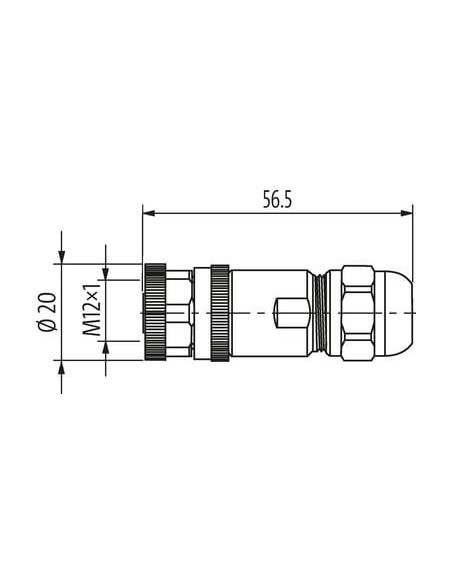

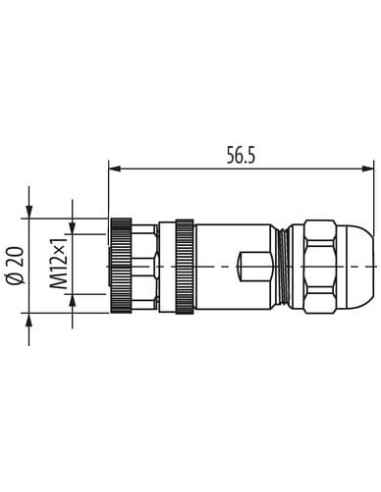

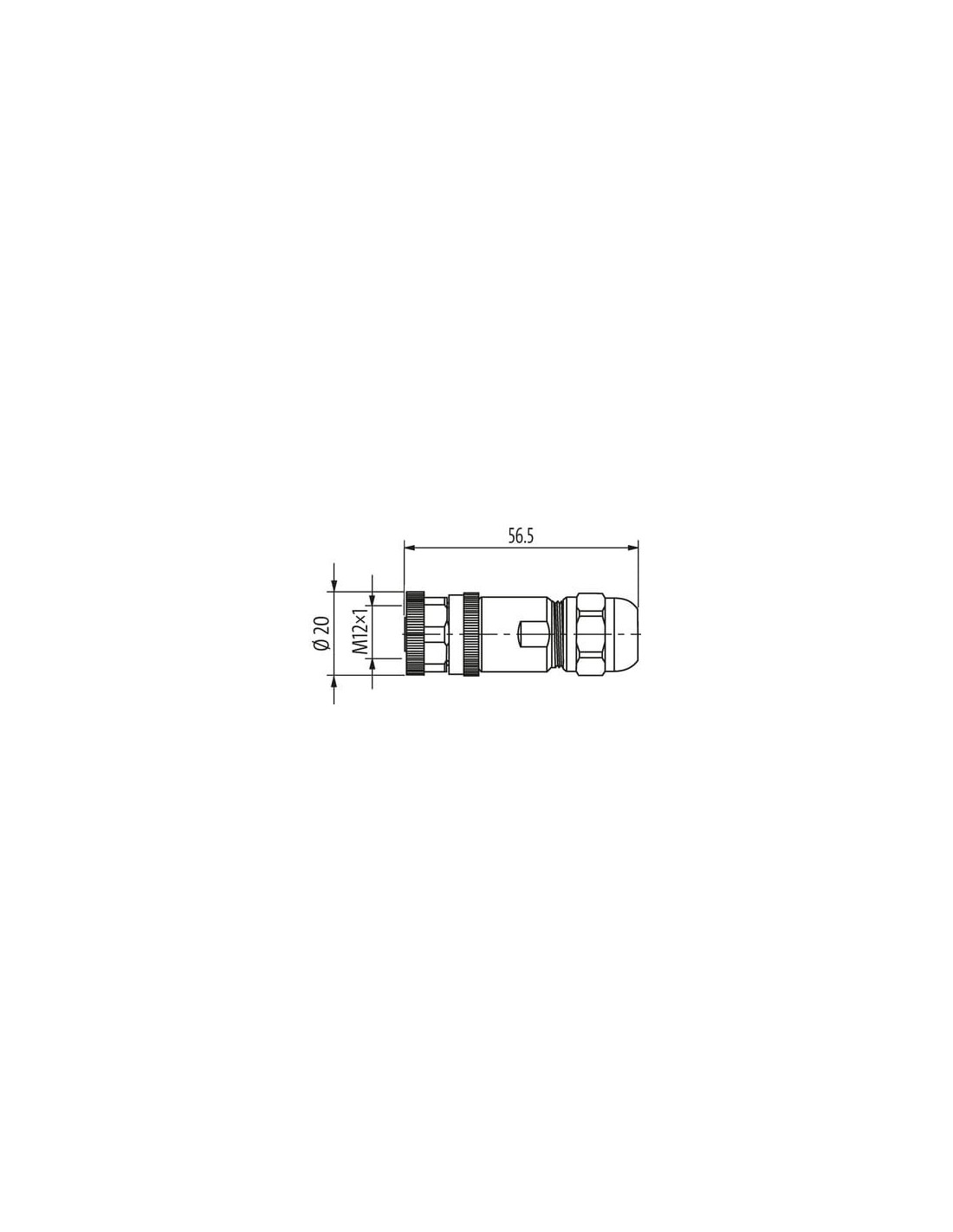

Żeński proste
M12, 5-piny
ekranowany
Zacisk śrubowy
Zakres mocowania (Ø kabla): 6...8 mm
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW18 |
Dane techniczne | Ochrona urządzenia
| Ekranowany | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Materiał obudowa | Stop miedzi |
| Blokada materiału | Stop miedzi |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

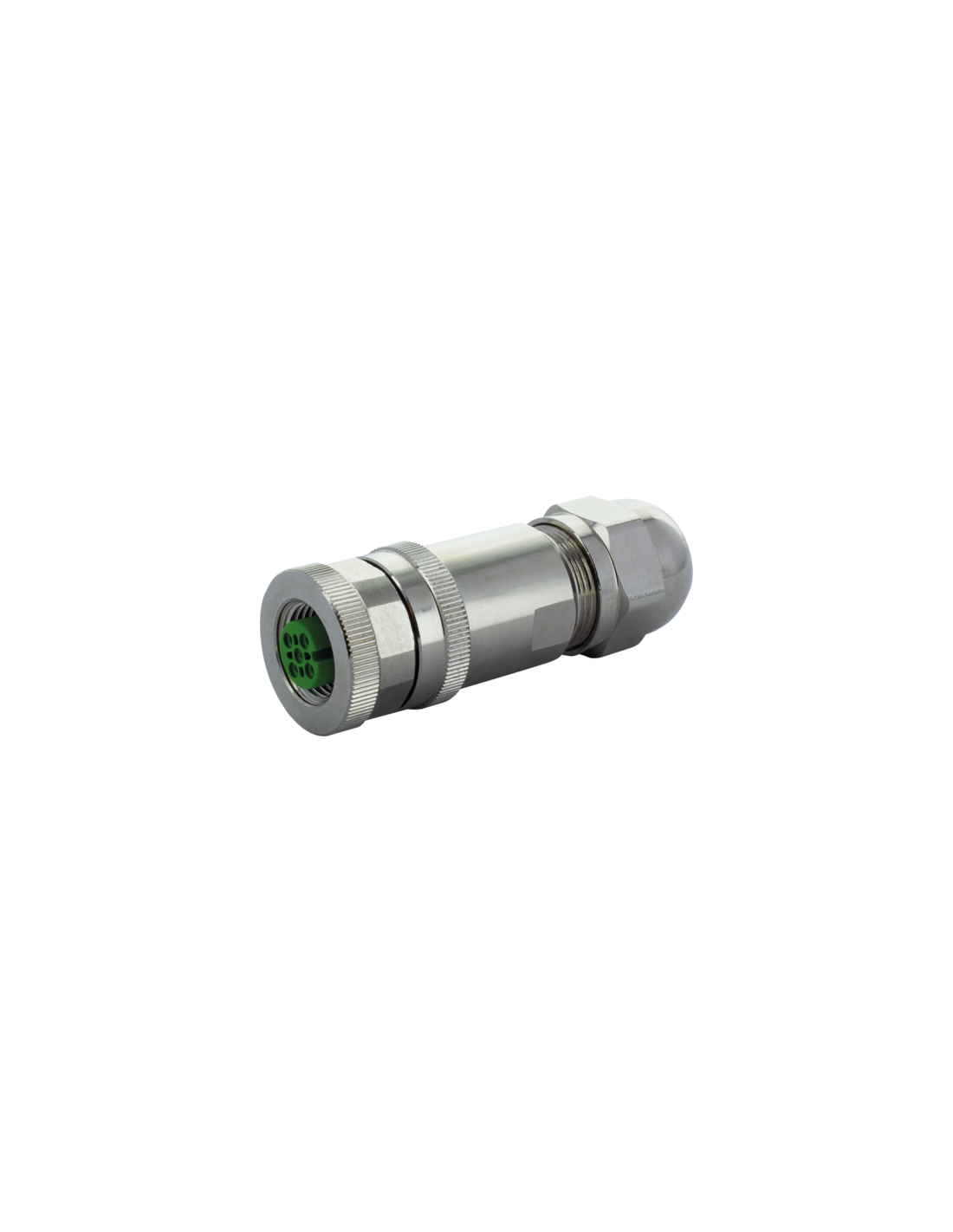

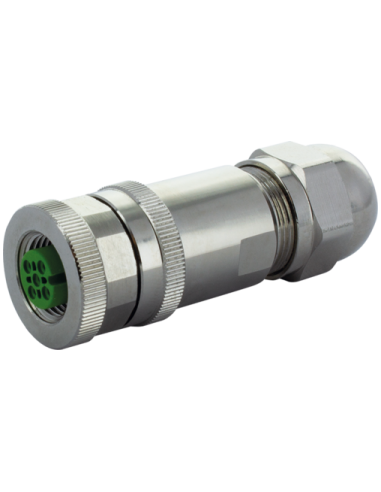

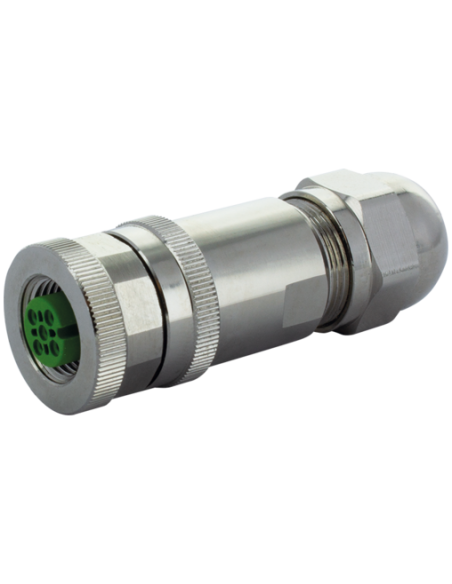

Wtyczka M12 żeńska ekranowana 5-polowa – 7000-13402-0000000
Wtyczka M12 żeńska 5-polowa o prostym wykonaniu to wysokiej klasy złącze przeznaczone do zastosowań przemysłowych, gdzie wymagana jest niezawodność oraz skuteczna ochrona sygnału i zasilania. Model 7000-13402-0000000 wyróżnia się solidną metalową obudową, ekranowaniem, a także wysoką klasą szczelności IP67, co gwarantuje bezpieczeństwo użytkowania nawet w trudnych warunkach środowiskowych.
Zastosowanie złącza M12 w automatyce i przemyśle
Złącza M12 są powszechnie wykorzystywane w automatyce przemysłowej, maszynach produkcyjnych, systemach czujników, aparaturze kontrolno-pomiarowej oraz w relacjach sygnałowych i zasilających. Dzięki swojej kompaktowej budowie znakomicie sprawdzają się w miejscach o ograniczonej przestrzeni instalacyjnej. Ekranowanie dodatkowo chroni przed zakłóceniami elektromagnetycznymi, zapewniając stabilność transmisji danych oraz bezpieczeństwo pracy urządzeń.
Najważniejsze cechy wtyczki M12 żeńskiej 5-polowej
- Konstrukcja M12 – popularny standard, który pozwala na szybkie i bezpieczne łączenie elementów systemu automatyki.
- Ekranowanie – ochrona sygnału i eliminacja zakłóceń EMI.
- Solidna metalowa obudowa, wykonana ze stopu miedzi, odporna na uszkodzenia mechaniczne.
- Łatwy montaż dzięki zaciskom śrubowym SK.
- Wytrzymałość na wibracje i korozję – kluczowa w przemyśle.
- Możliwość pracy w szerokim zakresie temperatur od -40 °C do 85 °C.
- Kodowanie typu A – kompatybilność z szeroką gamą urządzeń automatyki.
- Wysoki stopień ochrony IP67 – szczelne połączenie, odporne na pył i zanurzenie w wodzie.
Typowe zastosowania wtyczek M12
- Podłączanie czujników i siłowników w liniach produkcyjnych i maszynach przemysłowych.
- Aplikacje w systemach robotyki i automatycznych liniach montażowych.
- Przemysł spożywczy, farmaceutyczny oraz opakowaniowy – wszędzie tam, gdzie wymagana jest higiena i niezawodność połączeń.
- Systemy pomiarowe i kontrolne, zapewniające transfer sygnałów sterujących.
- Instalacje wymagające wysokiej odporności na wilgoć i czynniki zewnętrzne.
Zalety konstrukcji i montażu
Wtyczka M12 żeńska oferuje szybki i łatwy montaż dzięki śrubowym zaciskom, które zapewniają trwałe i pewne połączenie przewodów. Solidna konstrukcja umożliwia użycie w miejscach narażonych na silne wibracje i intensywną eksploatację. Pozłacane styki zapewniają bardzo dobrą przewodność i odporność na utlenianie, co zwiększa trwałość i niezawodność połączenia.
Elastyczny zakres mocowania przewodu (6–8 mm) umożliwia łatwe dopasowanie do różnorodnych typów kabli stosowanych w instalacjach przemysłowych oraz zapewnia optymalną wytrzymałość mechaniczną połączenia.
Wskazówki instalacyjne
- Zabezpiecz połączenia przed narażeniem na obciążenia mechaniczne, np. stosując opaski zaciskowe.
- Przestrzegaj promieni gięcia kabli, aby zachować szczelność połączenia i poziom ochrony IP67.
Wtyczka M12 żeńska ekranowana 5-polowa stanowi niezawodne rozwiązanie tam, gdzie liczy się trwałość, bezpieczeństwo i ochrona sygnału – w zaawansowanych systemach automatyki oraz w środowiskach o podwyższonych wymaganiach technicznych.
