Dostępny
Żeński proste
M12, 2-piny
Kodowanie B
ekranowany
Zaciski śrubowe
Zakres mocowania (Ø kabla): 6...8 mm
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka obudowy | nickel plated |
| Materiał obudowa | Mosiądz |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

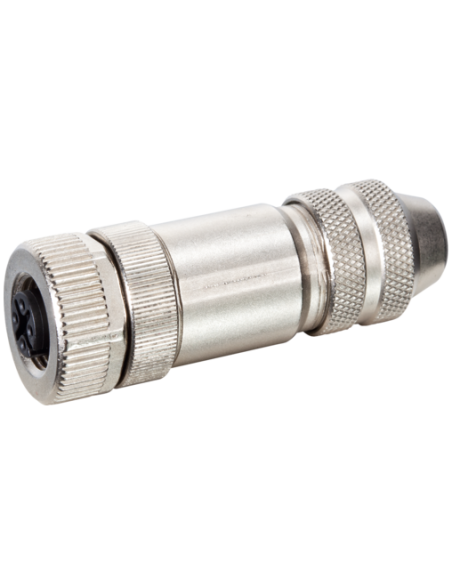

Wtyczka M12 żeńska prosta ekranowana B-cod, 2-polowa – zastosowanie i zalety
Wtyczka M12 żeńska prosta, ekranowana, B-cod, 2-polowa (kod produktu: 7000-14025-0000000) to wysokiej jakości komponent stosowany w przemysłowych połączeniach elektrycznych. Produkt zapewnia niezawodność działania w wymagających warunkach, sprawdzając się w systemach automatyki, przemyśle maszynowym, a także w instalacjach transportowych i infrastrukturalnych. Dzięki ekranowaniu doskonale chroni transmisję sygnału przed zakłóceniami elektromagnetycznymi, co jest szczególnie cenione w środowisku o dużym natężeniu urządzeń elektronicznych.
Budowa i główne cechy wtyczki M12 B-cod
Wytrzymała obudowa niklowana oraz wykorzystanie mosiądzu zapewniają trwałość nawet przy częstych podłączeniach i odłączeniach. Konstrukcja z zaciskami śrubowymi umożliwia solidne i wygodne mocowanie przewodów o średnicy od 6 do 8 mm. Wtyczka posiada standardowy gwint M12, co pozwala na szeroką kompatybilność z popularnymi komponentami automatyki.
- Ekranowanie – skuteczna ochrona przed zakłóceniami.
- Stopień ochrony IP67 – odporność na pył i krótkotrwałe zanurzenie w wodzie.
- Prosta, żeńska konstrukcja 2-polowa – szybki montaż i uniwersalne zastosowanie.
- Możliwość pracy w szerokim zakresie temperatur od -25°C do 85°C.
- Wytrzymałość mechaniczna pozwala na stosowanie nawet w trudnych warunkach przemysłowych.
Typowe zastosowania wtyczki M12 żeńskiej
Wtyczka M12 żeńska prosta B-cod jest idealnym rozwiązaniem przy realizacji połączeń zasilających oraz sygnałowych w systemach automatyki przemysłowej, maszynach produkcyjnych, czujnikach oraz urządzeniach wykonawczych. Jej wysoki poziom ochrony przed kurzem i wodą sprawia, że doskonale nadaje się do instalacji zewnętrznych oraz w środowiskach o podwyższonym ryzyku pojawienia się wilgoci lub zanieczyszczeń.
- Instalacje maszyn i urządzeń w fabrykach
- Przemysł spożywczy, chemiczny i motoryzacyjny
- Systemy sygnalizacji i sterowania
- Połączenia zasilania czujników i urządzeń wykonawczych
- Zastosowanie w rozdzielniach i szafach sterowniczych
Bezpieczeństwo montażu i użytkowania wtyczki M12
Wtyczka wyposażona jest w skuteczny system zaciskowy, który umożliwia bezpieczne połączenie przewodów o przekroju do 0,75 mm². Montaż wtyczki jest prosty i nie wymaga specjalistycznych narzędzi, a zastosowanie dodatkowych zabezpieczeń mechanicznych, takich jak opaski kablowe, pozwala uchronić połączenie przed nadmiernymi naprężeniami. Dodatkowo, zachowanie właściwego promienia gięcia kabla pozwala utrzymać wysoką szczelność na poziomie IP67 oraz wydłuża żywotność przewodu.
Podsumowanie – dlaczego warto wybrać wtyczkę M12 B-cod, 2-polową?
Wybór tej wtyczki to gwarancja niezawodności i bezpieczeństwa w aplikacjach przemysłowych, gdzie wymagane są trwałe, odporne na czynniki zewnętrzne oraz łatwe w montażu połączenia. Kompatybilność, uniwersalność i odporność na warunki środowiskowe czynią ten produkt doskonałym elementem każdej profesjonalnej instalacji automatyki i przemysłu.
