Dostępny
Żeński proste
M12, 4-piny
Zaciski nożowe
Przekrój portu: 0.25...0.5 mm²
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,25 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
| Średnica pojedynczej żyły min. | 0,1 mm |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1,2 mm |
| Wire insulation diameter max. | 1,6 mm |
| Moment obrotowy | 0,6 Nm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 5,1 mm |

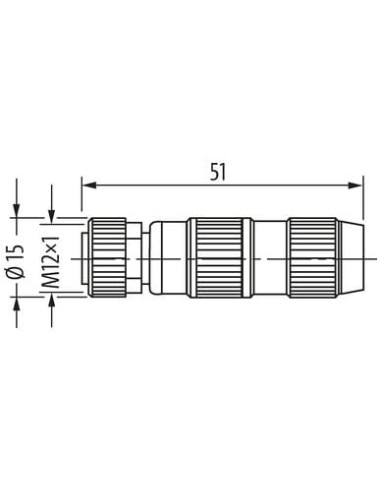

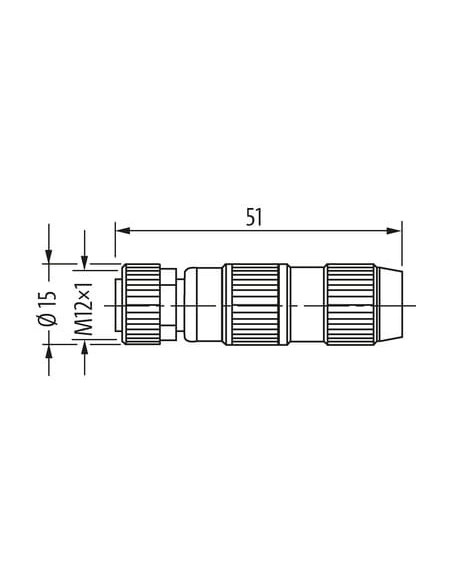

| Wysokość | 51 mm |
| Szerokość | 15 mm |
| Głębokość | 15 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Złącze M12 żeńskie proste 4-polowe – niezawodne połączenia przemysłowe

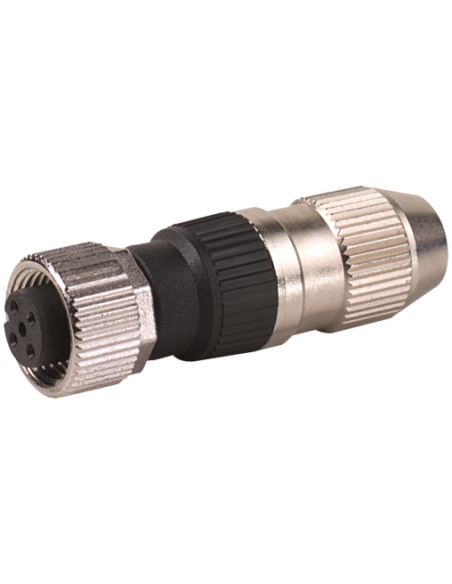

Wtyczka M12 żeńska, prosta, 4-polowa o kodzie produktu 7000-12601-0000000 to wysoce uniwersalny komponent przeznaczony do stosowania w instalacjach przemysłowych, automatyce oraz aplikacjach wymagających wysokiego stopnia ochrony IP67. Wersja zaciskowa pozwala na szybki i pewny montaż bez konieczności lutowania, co znacząco usprawnia prace instalacyjne.
Typowe zastosowania i możliwości wykorzystania złącza M12 4-polowego
Złącze M12 doskonale sprawdza się w środowiskach przemysłowych, szczególnie do podłączania czujników, siłowników oraz urządzeń automatyki. Dzięki kompaktowej obudowie o wymiarach 51 x 15 x 15 mm oraz szerokiemu zakresowi temperatury pracy (-25°C do 85°C), zapewnia niezawodność nawet w trudnych warunkach eksploatacyjnych. Zastosowanie wysokiej jakości materiałów oraz odporność na wstrząsy i drgania gwarantują długotrwałe, stabilne połączenie elektryczne.
- Przemysł maszynowy i robotyka
- Automatyka procesowa oraz systemy sterowania
- Systemy transportowe i linie produkcyjne
- Instalacje w środowiskach narażonych na wilgoć i pył (stopień ochrony IP67)
- Szybkie podłączanie oraz rozłączanie elementów bez narzędzi lutowniczych
Najważniejsze zalety złącza M12 4-polowego
- Wysoka szczelność i ochrona IP67 – zabezpieczenie przed wnikaniem kurzu i wody, nawet przy zanurzeniu.
- Zaciski nożowe pozwalają na wygodny montaż przewodów o przekroju 0,25...0,5 mm², eliminując potrzebę lutowania.
- Stabilność mechaniczna – metalowa, radełkowana nakrętka zapewnia odporność na wibracje oraz pewne połączenie w wymagających aplikacjach.
- Kompaktowe wymiary umożliwiają instalację w ograniczonych przestrzeniach rozdzielnic oraz szaf sterowniczych.
- Temperatura pracy od -25°C do +85°C pozwala na zastosowanie nawet w trudnych warunkach przemysłowych i zewnętrznych.
- Bezpieczny montaż – opcja zabezpieczenia przed przeciążeniem mechanicznym oraz możliwość stosowania obejm kablowych.

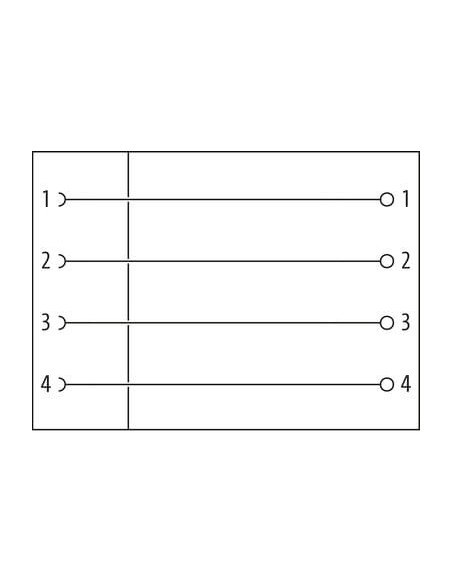

Schemat podłączenia i montaż wtyczki M12 żeńskiej
Wtyczka umożliwia prosty montaż przewodów o zakresie średnicy izolacji od 1,2 mm do 1,6 mm. Czytelnie oznaczone styki (4-polowe) pozwalają na łatwą identyfikację podczas podłączania. Stosowanie odpowiednich momentów dokręcania (0,6 Nm) oraz zachowanie promienia gięcia przewodów zapewnia odporność na rozszczelnienie oraz niezakłóconą pracę całego systemu połączeń.
- Prosta integracja z instalacjami M12
- Możliwość stosowania także przy modernizacji starszych urządzeń
- Intuicyjny układ pinów według powszechnie stosowanego standardu M12
Złącze 4-pinowe M12 – solidny wybór do zaawansowanych aplikacji przemysłowych
Konnektor M12 4-pin znajduje zastosowanie w miejscach, gdzie wymagana jest maksymalna niezawodność i trwałość połączeń. Dzięki uniwersalnemu standardowi jest kompatybilny z wieloma systemami czujników, siłowników i urządzeń automatyki, stanowiąc niezbędny element każdej infrastruktury przemysłowej. Przemyślana konstrukcja gwarantuje szybki serwis oraz niezawodne funkcjonowanie instalacji, nawet przy częstych podłączeniach i rozłączeniach.
