Zaciski nożowe
Męski prosty
M8, 3-piny
Przekrój portu: 0.25...0.5 mm²
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Materiał styk | Stop miedzi |
| Materiał | PA |
| Liczba biegunów | 3 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 48 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,25 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1,1 mm |
| Wire insulation diameter max. | 1,55 mm |
| Typ połączenia | Zaciski narzynające IDC |
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Rezystancja izolacji min. | 100 MΩ |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Powłoka blokady | Nickeled |
| Materiał uszczelka | NBR |
| Materiał mocowanie styków | TPU |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Śruba radełkowana, Nakrętka radełkowana |
| Obszar zaciskowy min. | 2,5 mm |
| Obszar zaciskowy maks. | 5 mm |
| Sposób zamykania | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

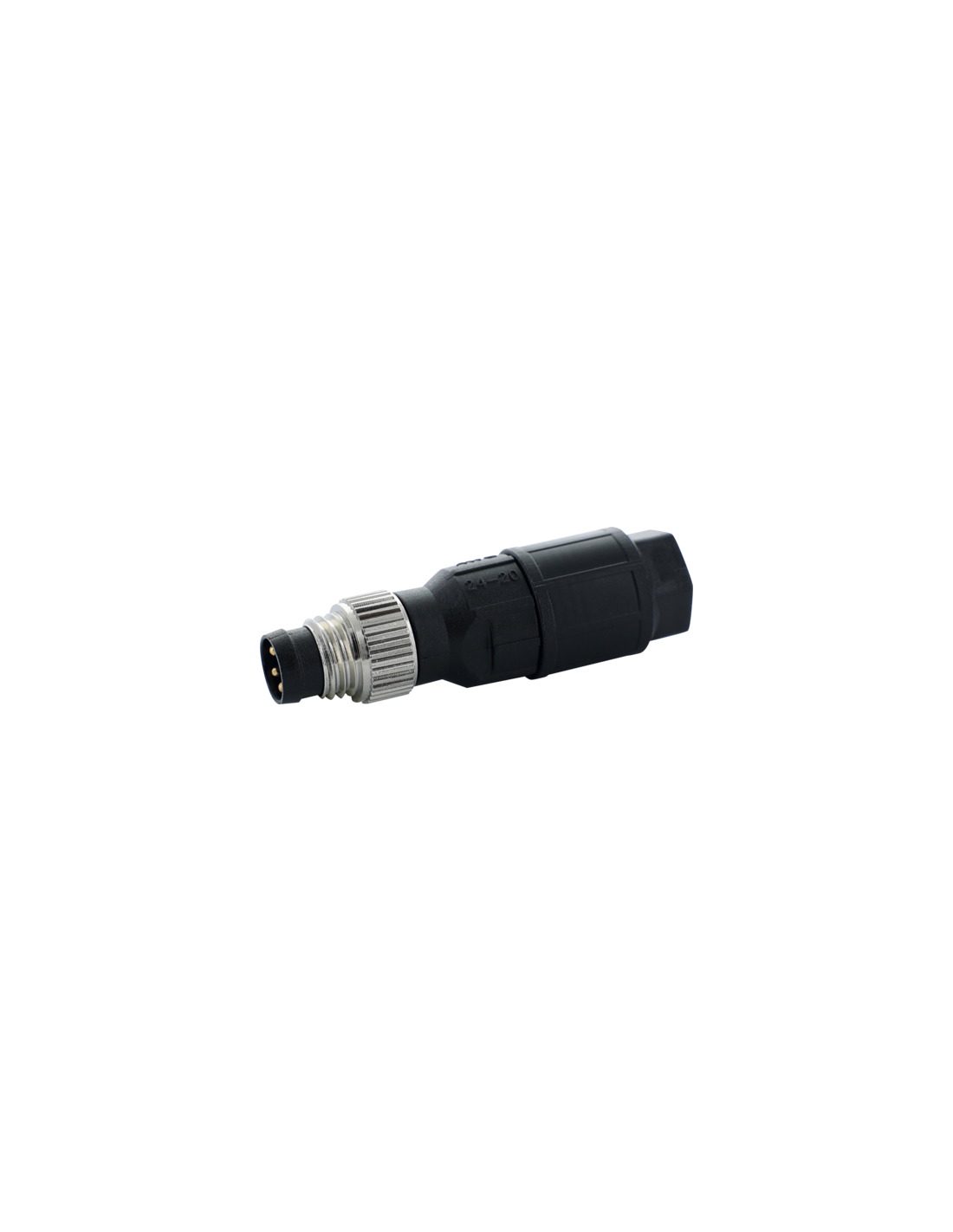

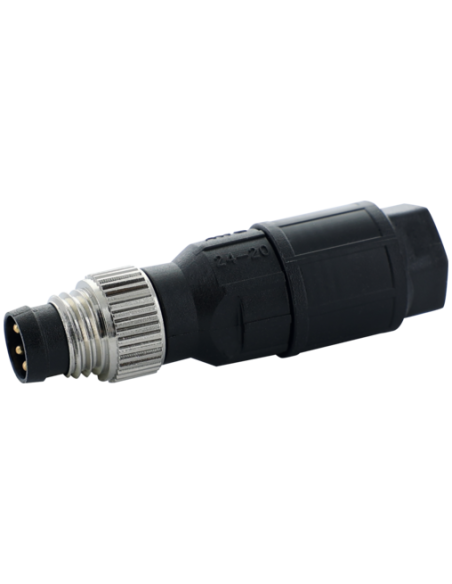

Wtyczka M8 męska prosta IDC – profesjonalne połączenie w kompaktowej formie
Wtyczka MOSA M8 męska 0° (IDC) o kodzie 7000-08325-0000000 to wysokiej jakości złącze przemysłowe przeznaczone do niezawodnych połączeń elektrycznych w automatyce, przemyśle oraz aplikacjach maszynowych. Złącze M8 charakteryzuje się prostą, zwartą budową oraz wytrzymałością, co umożliwia jego szerokie zastosowanie w środowiskach wymagających solidnych rozwiązań połączeniowych.
Zastosowanie złącza M8 męskiego w instalacjach przemysłowych
Złącza M8 są powszechnie wykorzystywane w automatyce przemysłowej, systemach czujników, sterowaniu maszynami, robotyce oraz układach mechatronicznych. Produkt idealnie sprawdza się w miejscach, gdzie liczy się kompaktowa konstrukcja oraz niezawodność połączenia nawet przy wielokrotnym łączeniu i rozłączaniu. Stosowane są wszędzie tam, gdzie wymagana jest odporność na niekorzystne warunki środowiskowe oraz szczelność połączenia.
- Przemysł automobilowy
- Transport i logistyka
- Integracje linii produkcyjnych
- Systemy pomiarowe i czujnikowe
- Produkcja maszyn i urządzeń
Najważniejsze cechy złącza MOSA M8
- Standard M8, zgodność z DIN EN 61076-2-114
- 3 piny umożliwiające uniwersalne zastosowanie
- Złącze proste (0°) do łatwej instalacji w ciasnych przestrzeniach
- Zaciski narzynające IDC – szybki montaż bez potrzeby lutowania
- Wytrzymała obudowa z PA, blokada z cynkowego odlewu ciśnieniowego
- Stopień ochrony IP65/IP67 – ochrona przed pyłem i strugą wody
- Pozłacane styki gwarantujące doskonałe przewodnictwo oraz długą żywotność
- Odporny na temperatury od -25 °C do 80 °C
- Duża liczba cykli wtykowych – minimum 100
- Szybki i pewny montaż na śrubę radełkowaną i nakrętkę radełkowaną
Bezpieczeństwo i wytrzymałość – gwarancja ciągłości pracy
Wtyczka M8 została zaprojektowana z myślą o wysokim poziomie ochrony mechanicznej i elektrycznej. Rezystancja izolacji min. 100 MΩ oraz kategoria przepięcia II zapewniają wieloletnią, bezpieczną pracę w profesjonalnych instalacjach. Dzięki podwyższonej odporności na zanieczyszczenia (stopień 3) oraz uszczelce z NBR, produkt sprawdza się także w trudnych warunkach przemysłowych.

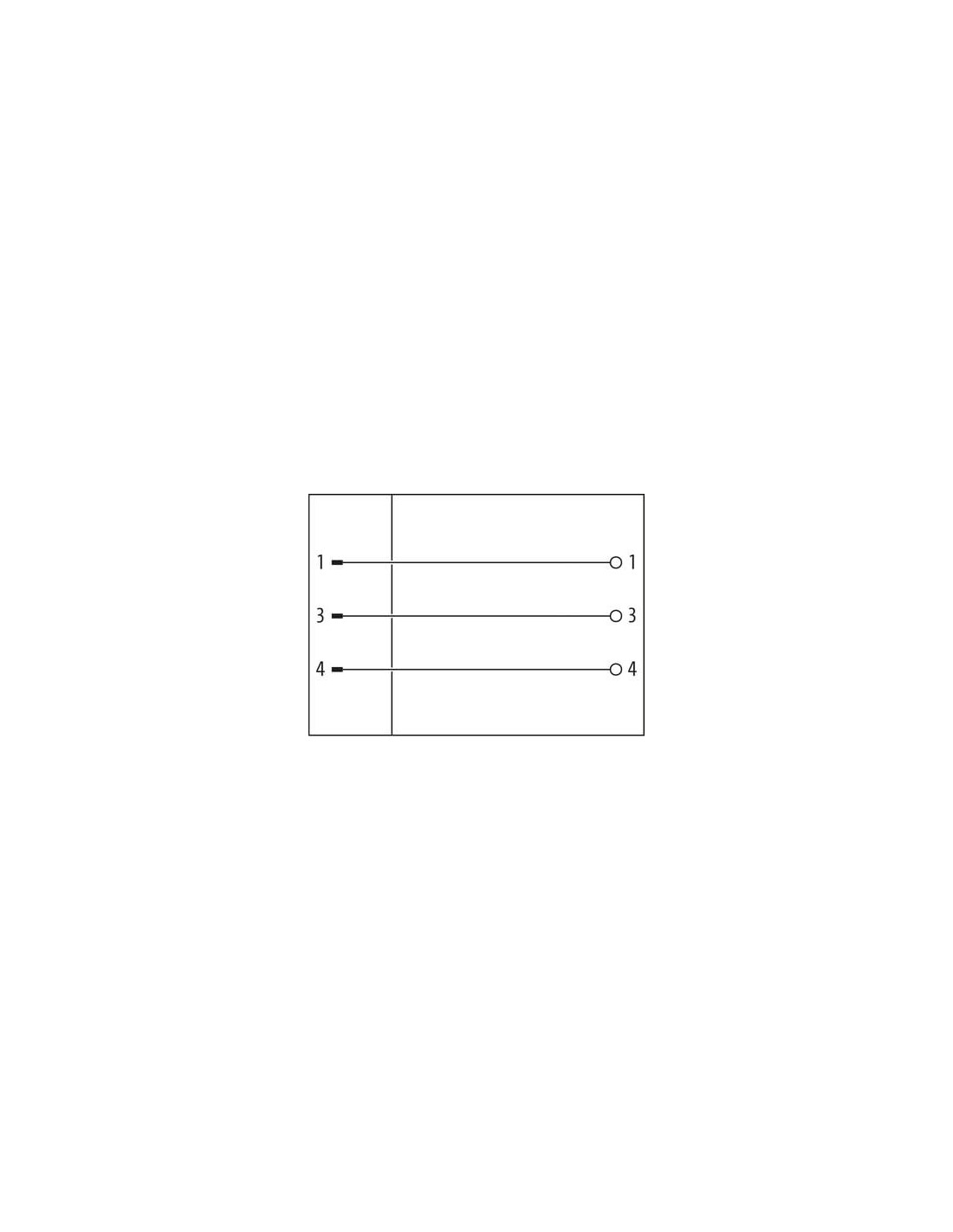

Schemat podłączenia i łatwość instalacji
- Liczba biegunów: 3 – uniwersalność zastosowania
- Obszar zaciskowy żył: 0,25 – 0,5 mm²
- Montaż: gwint M8 x 1

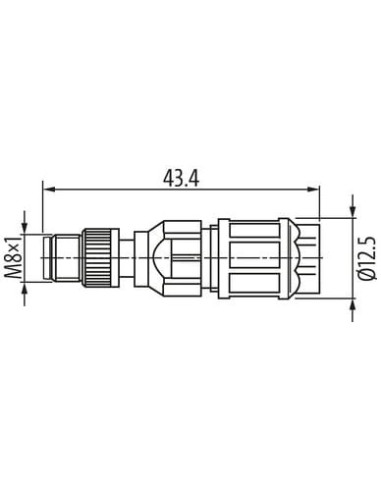

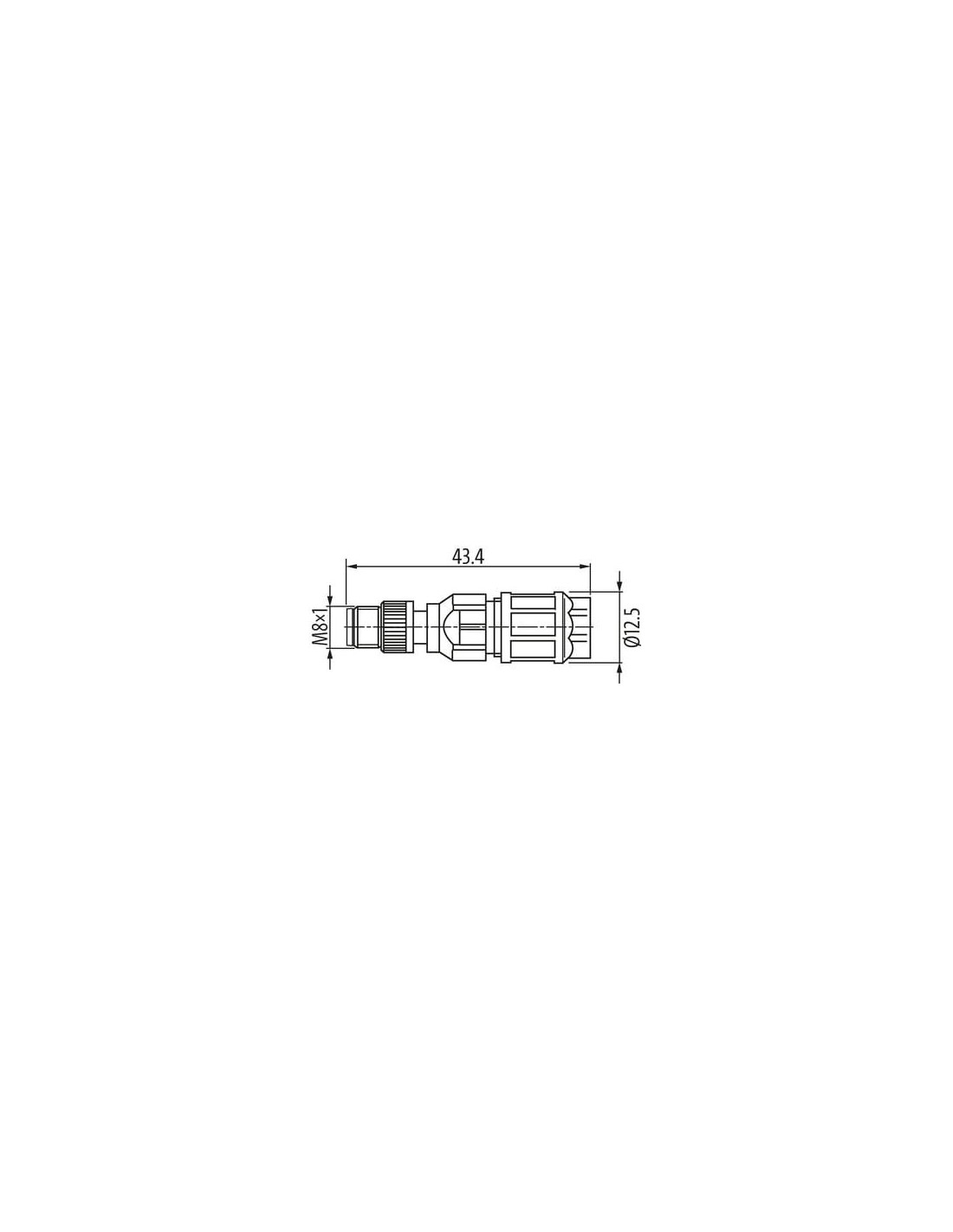

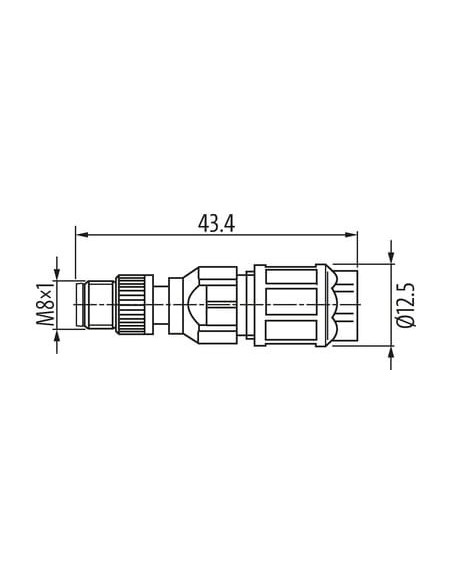

- Długość całkowita: 43,4 mm, średnica: 12,5 mm
Zaciski IDC ułatwiają szybkie i pewne podłączenie przewodów bez potrzeby użycia specjalistycznych narzędzi czy lutowania. Odpowiednie zastosowanie środków mechanicznego zabezpieczenia oraz przestrzeganie minimalnych promieni gięcia przewodów zapewniają utrzymanie stopnia szczelności IP.
Korzyści z zastosowania męskiej wtyczki M8 w systemach automatyki
- Szybkość montażu i demontażu – idealna w zastosowaniach serwisowych
- Minimalizacja przestojów produkcyjnych
- Kompaktowy rozmiar umożliwiający instalację w ograniczonej przestrzeni
- Wysoka odporność na drgania, pył i wodę
- Długa żywotność – trwałość gwarantowana przez solidne materiały i złocone styki
Wtyczka MOSA M8 męska 0° (IDC) 7000-08325-0000000 to optymalne rozwiązanie dla profesjonalnych zastosowań w automatyce, zapewniające niezawodne połączenie sygnałowe i zasilające nawet w najbardziej wymagających aplikacjach przemysłowych.
