Dostępny
Męski 90°
M12, 8-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 6...8 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

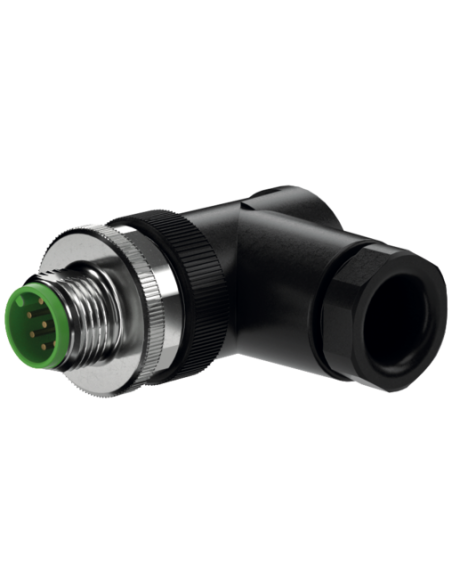

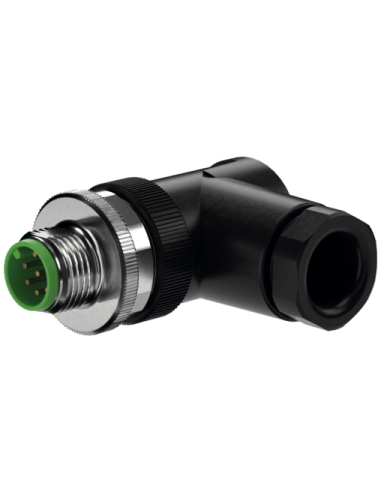

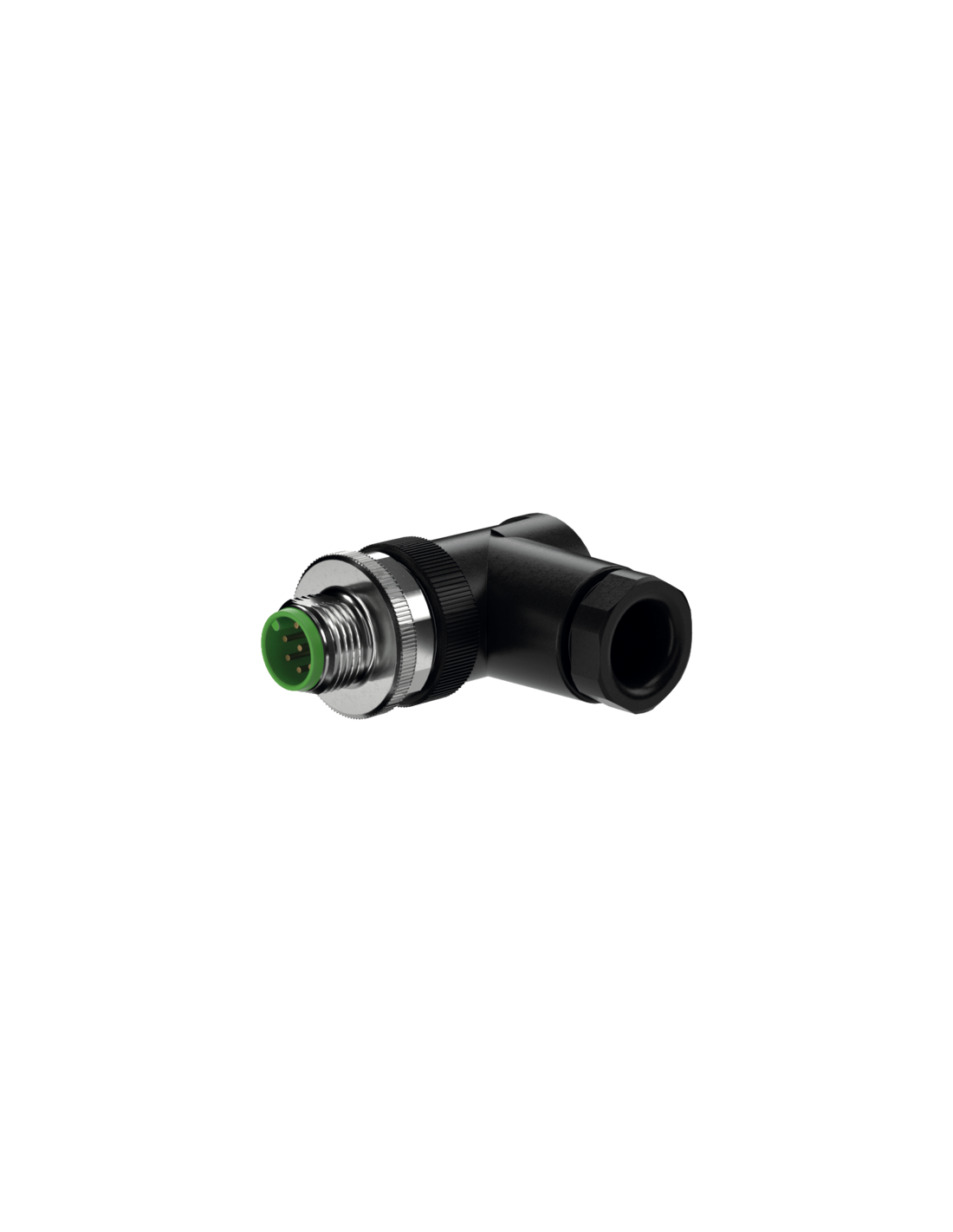

Wtyczka M12 męska kątowa 8-pinowa – profesjonalne rozwiązanie do automatyki i przemysłu
Wtyczka M12 męska kątowa, 8-polowa (kod: 7000-17311-0000000) to wszechstronne i niezawodne złącze stosowane w instalacjach przemysłowych oraz automatycznych systemach sterowania. Dzięki konstrukcji kątowej znakomicie sprawdza się w miejscach o ograniczonej przestrzeni montażowej, gdzie istotne jest efektywne poprowadzenie przewodów i minimalizacja ryzyka uszkodzeń mechanicznych.
Zastosowania i możliwości wykorzystania złącza M12 kątowego 8-polowego
Solidne złącze M12 kątowe, 8-pinowe znajduje szerokie zastosowanie w różnorodnych sektorach przemysłu, takich jak:
- Automatyka przemysłowa – do podłączania czujników, elementów wykonawczych czy sterowników PLC
- Maszyny produkcyjne – zapewniają trwałe i odporne na wstrząsy połączenia sygnałowe i zasilające
- Robotyka – skuteczna integracja komponentów systemów ruchomych
- Systemy transportu i logistyki – niezawodność przy wysokim stopniu narażenia na zanieczyszczenia i wilgoć
- Instalacje automatyki budynkowej – integracja urządzeń wymagających wielopinowych połączeń
M12 kątowa wtyczka męska – kluczowe zalety konstrukcji
Wtyczka została zaprojektowana z myślą o bezpieczeństwie i niezawodności, nawet w trudnych warunkach przemysłowych. Do głównych zalet produktu należą:
- Kątowa konstrukcja 90° – umożliwia montaż w miejscach o ograniczonym dostępie
- Ochrona IP67 – wysoka odporność na pył i wodę, gwarancja pracy w wymagających warunkach otoczenia
- Obudowa z tworzywa odpornego na chemikalia i oleje – zwiększona trwałość oraz możliwość użytkowania w specyficznych środowiskach
- Bezpieczne połączenie śrubowe – szybki i solidny montaż przewodów o średnicy od 6 do 8 mm

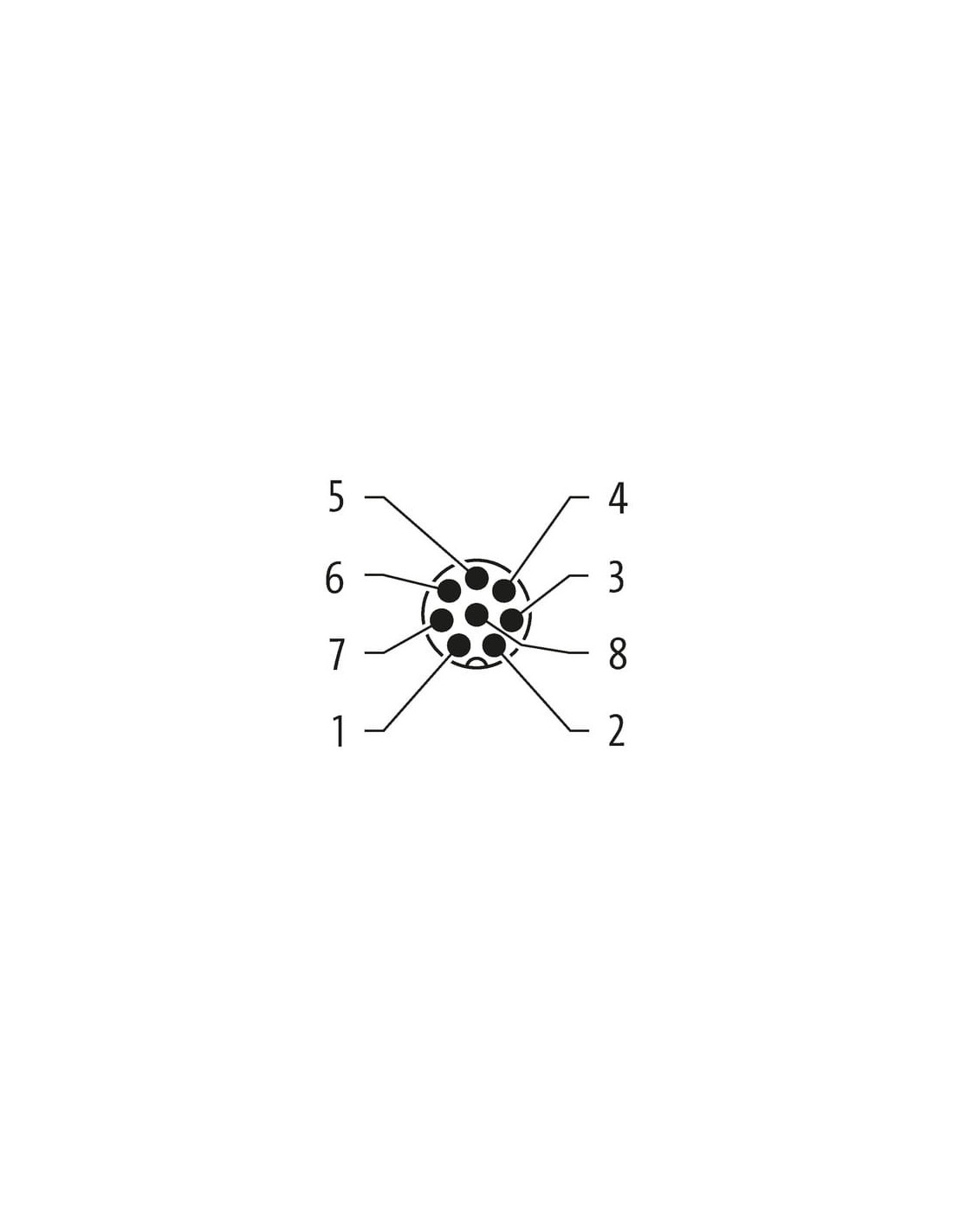

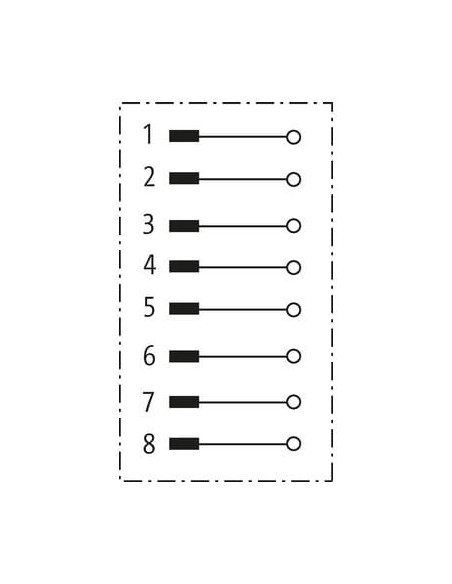

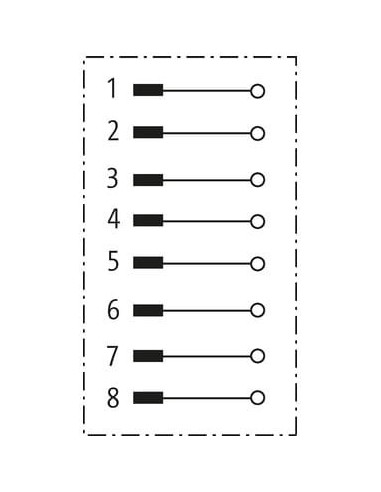

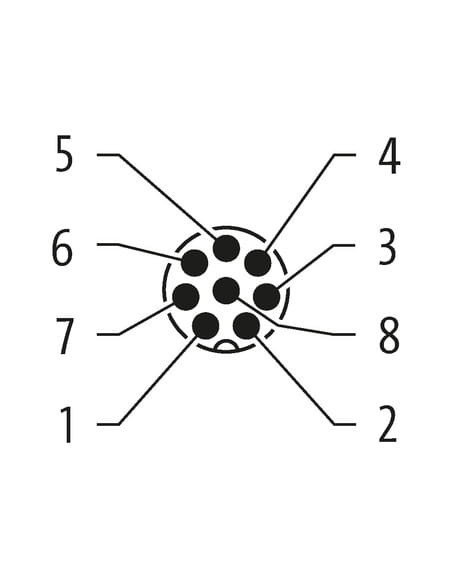

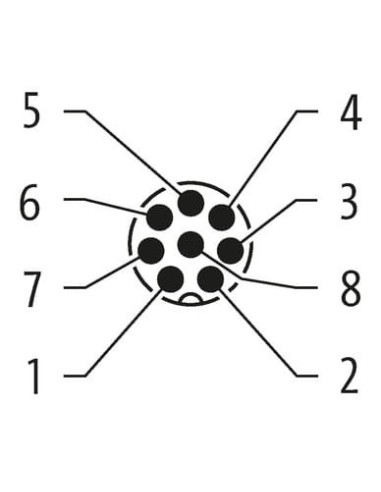

- 8 pinów – szerokie możliwości połączeń sygnałowych i zasilających oraz przejrzyste oznaczenie styków i pinów
Typowe zastosowania przemysłowe złączy M12 8-pinowych
Wtyczki M12 są standardem połączeń w automatyce, gdzie liczy się zarówno trwałość, jak i łatwość instalacji. Odpowiednie do pracy w szerokim zakresie temperatur (-40°C do +85°C), złącze M12 męskie kątowe może być używane zarówno w środowiskach zewnętrznych, jak i wewnętrznych.
Docenią je inżynierowie utrzymania ruchu, integratorzy systemów oraz producenci maszyn, którzy szukają rozwiązań o wysokiej odporności na czynniki mechaniczne, środowiskowe oraz zanieczyszczenia.
Najważniejsze cechy techniczne złącza M12 męskiego kątowego
- Liczba styków: 8 (zgodnie ze standardem M12, kodowanie A)
- Zakres średnicy kabla: 6 – 8 mm
- Przekrój przyłącza: do 0,5 mm²
- Maksymalny prąd roboczy na styk: 2 A
- Maksymalne napięcie: 30 V AC/DC
- Stopień ochrony: IP67 przy prawidłowym montażu
- Obudowa: tworzywo sztuczne o wysokiej odporności chemicznej
- Typ połączenia: zaciski śrubowe
- Montaż: włożone, przykręcone, zabezpieczenie przeciwwstrząsowe
Wtyczka M12 męska kątowa 8-polowa to sprawdzone rozwiązanie dla wszystkich, którzy oczekują bezpieczeństwa, wygody montażu i trwałości w wymagających aplikacjach automatyki i przemysłu.
