Customized printing and packaging
Żeński kątowe
M12, 5-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 6...8 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd roboczy na styk maks. (URc) | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW18 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | Stop miedzi |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Materiał obudowa | PA |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |

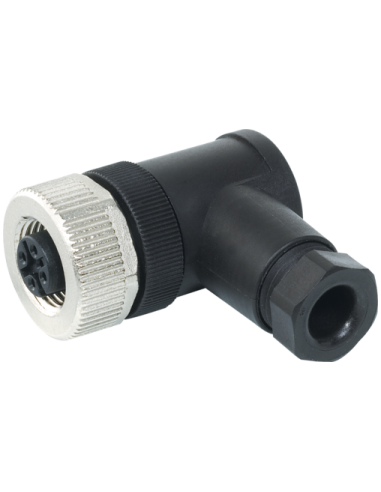

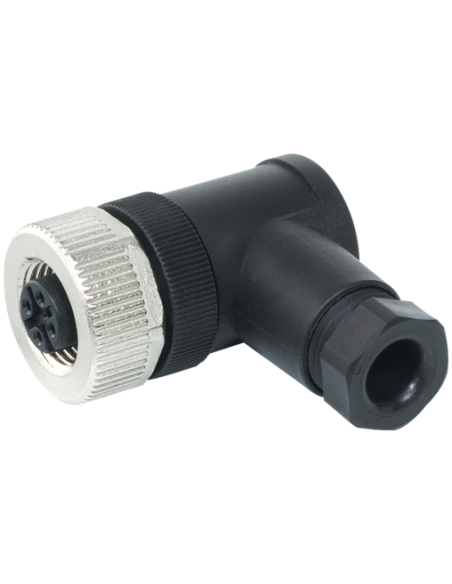

Wtyczka M12 żeńska kątowa 5-polowa – bezpieczne i niezawodne połączenia przemysłowe
Wtyczka M12 żeńska kątowa 5-polowa o kodzie produktu 7356-13041-0000000 to profesjonalny komponent dedykowany do wymagających zastosowań w automatyce przemysłowej, inżynierii maszyn oraz systemach sterowania. Zaawansowana konstrukcja i wysoka jakość materiałów zapewniają bezpieczeństwo oraz trwałość połączeń w trudnych warunkach przemysłowych.
Zalety i zastosowanie złącza M12 żeńskiego kątowego
Kątowa konstrukcja ułatwia instalację w miejscach o ograniczonej przestrzeni oraz w aplikacjach wymagających oszczędności miejsca. Stosowane zaciski śrubowe pozwalają na szybki i niezawodny montaż kabli o średnicy od 6 do 8 mm, co przekłada się na uniwersalność zastosowania.
- Stopień ochrony IP67 – gwarantuje odporność na pył i wodę, umożliwiając pracę w wilgotnych i zapylonych środowiskach.
- Wysoka odporność chemiczna – obudowa z tworzywa sztucznego (PA) sprawia, że złącze jest odpowiednie do pracy z mediami agresywnymi, chemikaliami i olejami (zaleca się weryfikację kompatybilności materiałowej w zastosowaniach specjalnych).
- Standardowy gwint M12 x 1 ułatwia integrację z popularnymi czujnikami i urządzeniami automatyki.
- 5-polowe złącze zapewnia uniwersalność – możliwość podłączenia sygnałów, zasilania lub komunikacji w jednej obudowie.
Typowe zastosowania złącza kątowego M12 5-polowego
Złącze doskonale sprawdza się w:
- Sterownikach i urządzeniach automatyki przemysłowej
- Robotyce oraz systemach transportowych
- Maszynach pakujących i produkcyjnych
- Sensorach, siłownikach i innych urządzeniach wymagających bezpiecznego, odpornego na warunki zewnętrzne połączenia
- Nowoczesnych instalacjach elektrycznych i teletechnicznych
Wysoki prąd roboczy do 4 A na styk oraz napięcie do 60 V (AC/DC) pozwalają stosować to złącze zarówno do sygnałów sterujących, jak i zasilających, także w środowiskach o podwyższonej wilgotności i narażeniu na oleje.
Budowa, bezpieczeństwo i trwałość
Złącze posiada powłokę styków z miedzi, co zapewnia doskonałą przewodność i odporność na korozję. Zaciski śrubowe umożliwiają łatwy montaż przewodów o przekroju do 0,75 mm², a solidna obudowa z PA oraz uszczelka FKM zapewniają trwałość w szerokim zakresie temperatur roboczych: od -40°C do +85°C. Produkt wyróżnia się również odpornością na wstrząsy (zabezpieczenie przeciwwstrząsowe) i spełnia wymogi normy DIN EN 61076-2-101 (M12).

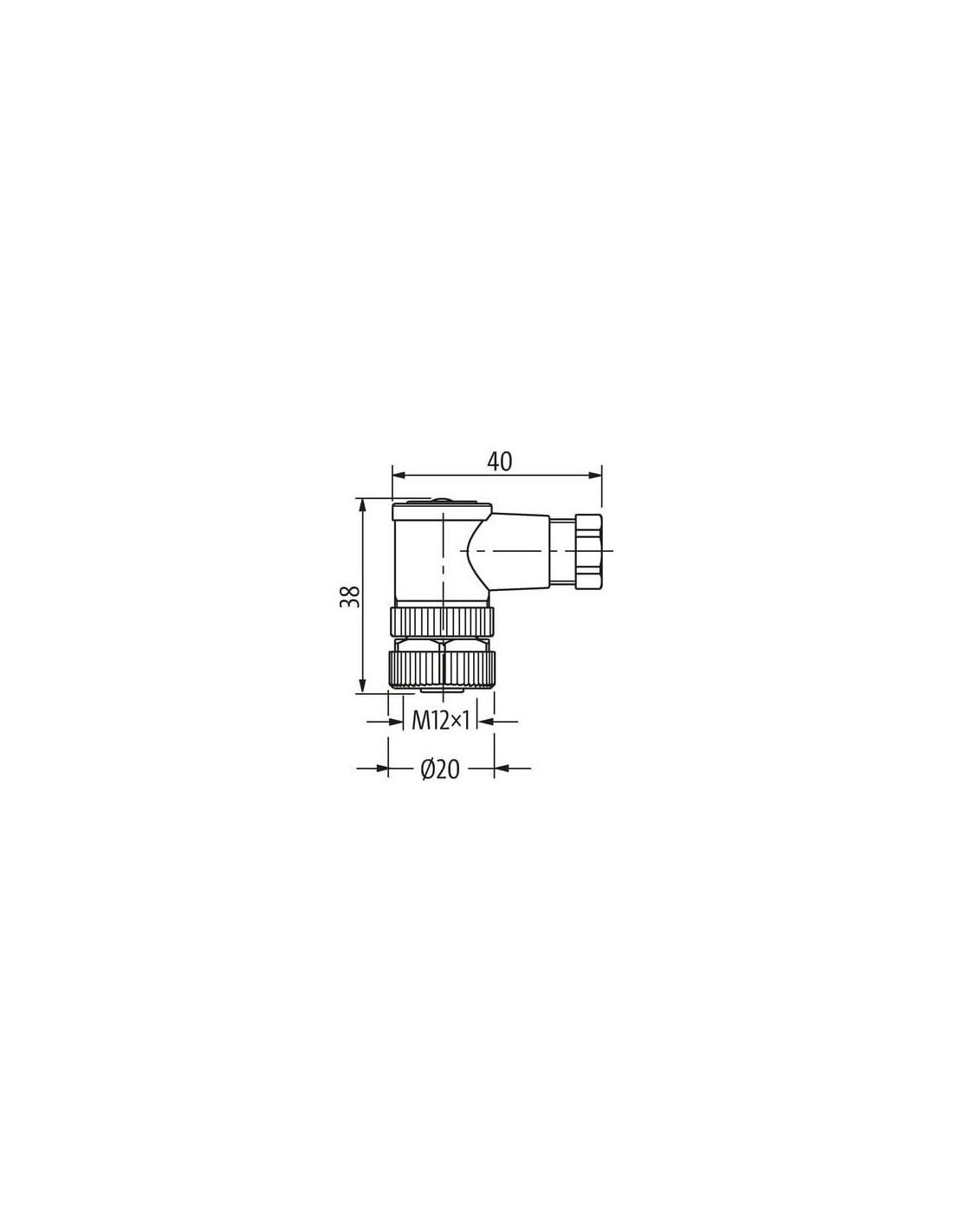

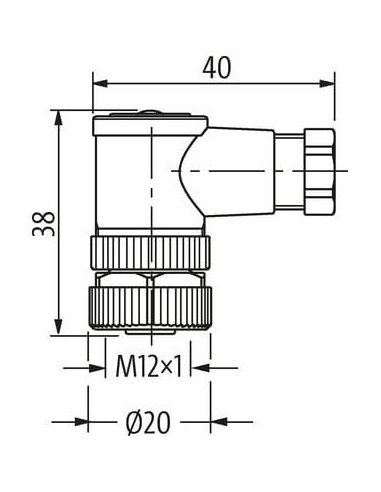

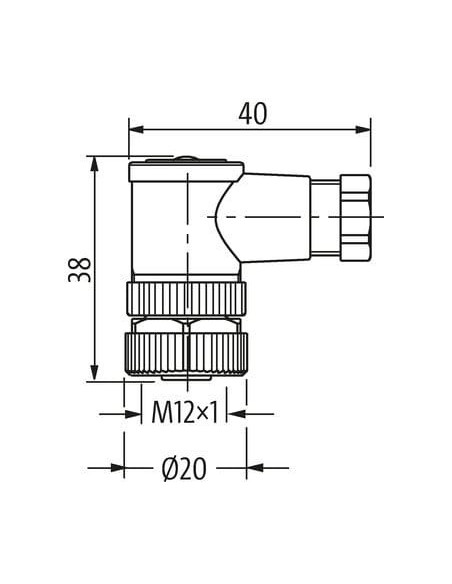

Schematy i wymiary – łatwe projektowanie i montaż
Poniżej przedstawione są schematy połączeń oraz wymiary złącza, co znacznie ułatwia projektowanie systemów i integrację z istniejącymi instalacjami. Kątowa konstrukcja oraz klucz SW18 wspomagają szybki montaż nawet w trudno dostępnych miejscach.
Wtyczka M12 żeńska kątowa 5-polowa to sprawdzony i niezawodny wybór do profesjonalnych instalacji przemysłowych, zapewniający trwałość połączeń nawet w wymagających warunkach eksploatacji.
