Dostępny
Męski prosty

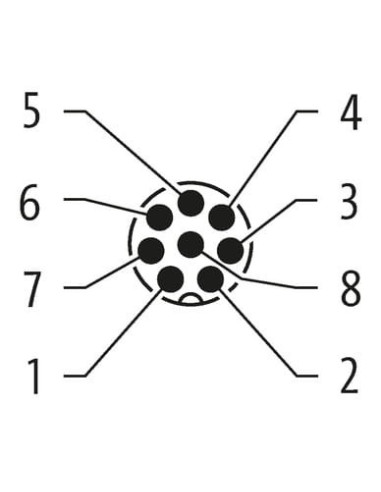

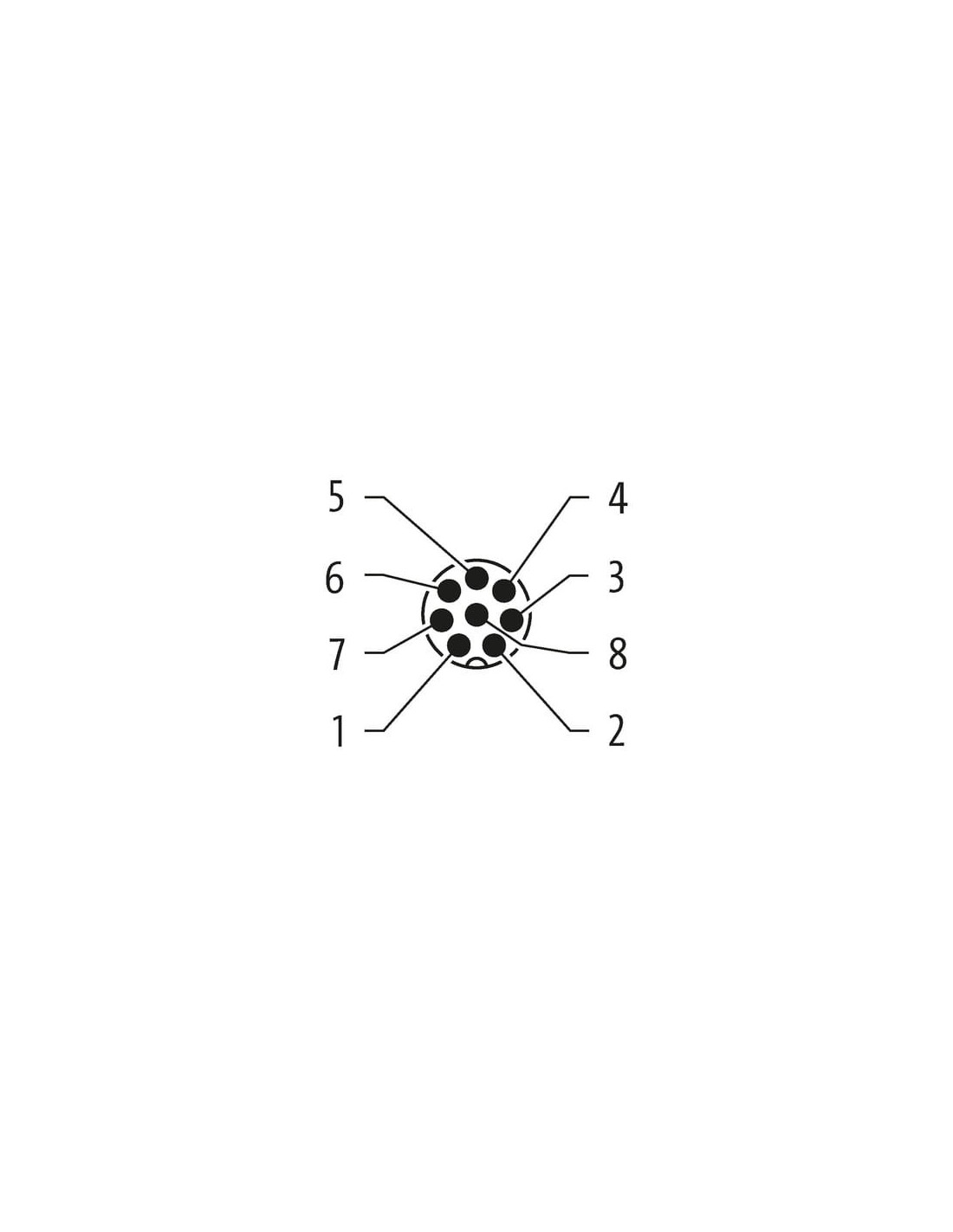

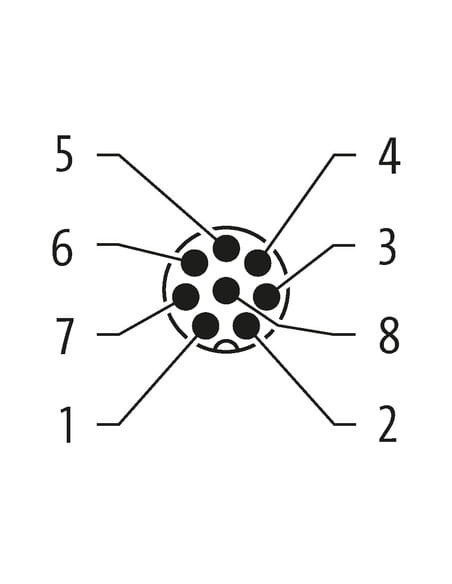

M12, 8-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 6...8 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |

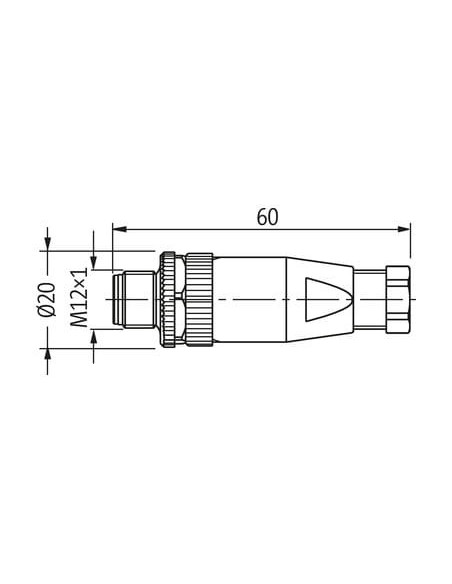

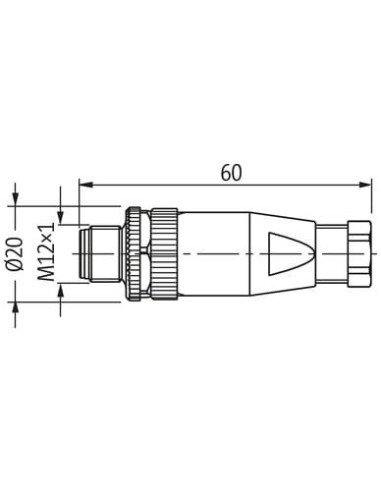

| Gwint | M12 x 1 |
| Kodowanie | A |

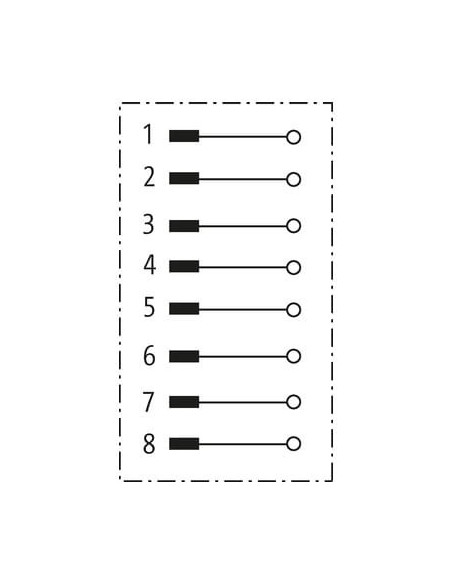

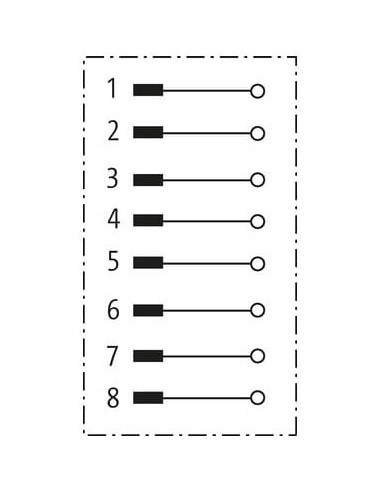

| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,5 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Kategoria przepięcia (EN 60664-1) | II |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

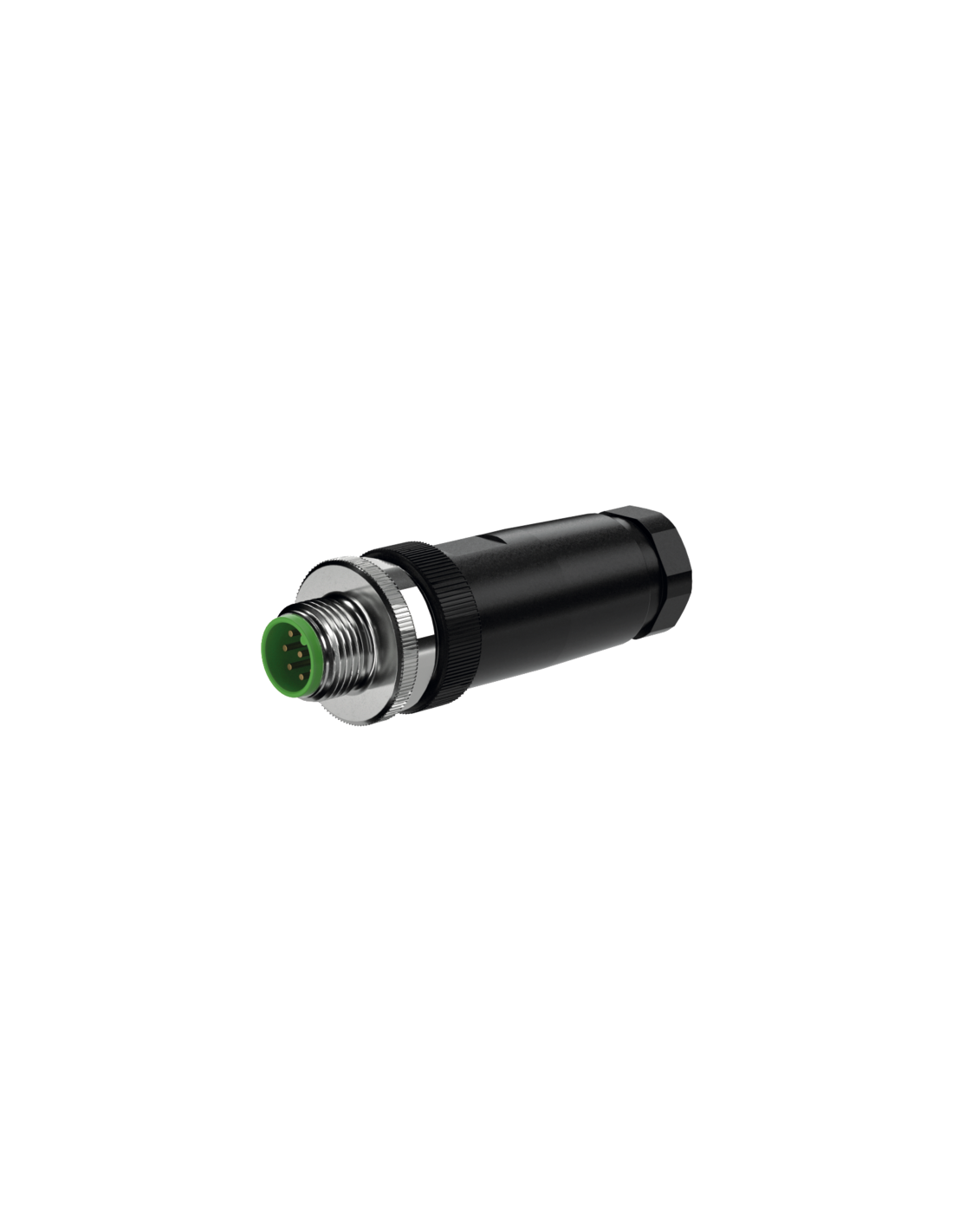

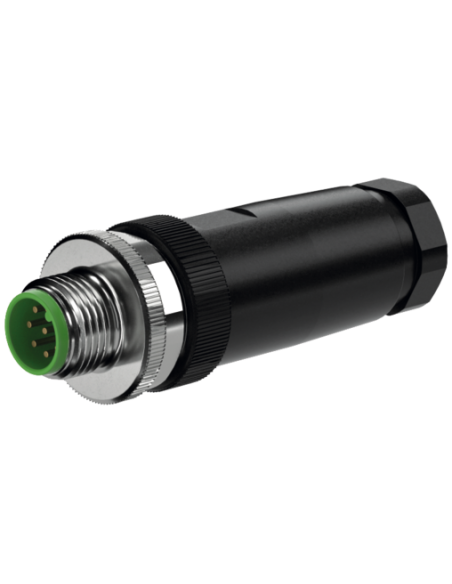

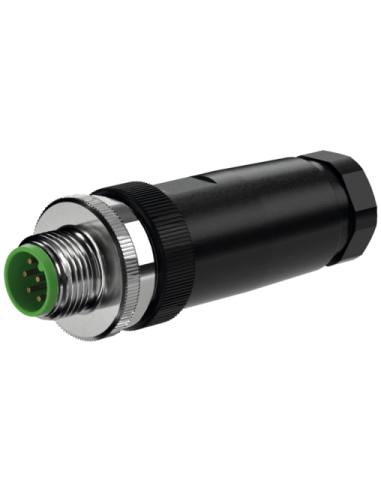

Wtyczka M12 męska, prosta, 8-polowa – uniwersalne rozwiązanie do automatyki i przemysłu
Wtyczka M12 męska o kodzie produktu 7000-17301-0000000 to niezawodny element stworzony z myślą o wymagających aplikacjach przemysłowych oraz automatyce. Złącze zapewnia szybki i trwały sposób podłączania urządzeń oraz czujników w instalacjach elektrycznych i sterujących.
Najważniejsze cechy i zastosowanie złącza M12 8-polowego
Złącze M12, proste, 8-polowe wyposażono w zaciski śrubowe, które ułatwiają bezpieczny montaż bez konieczności lutowania. Stosowane jest w systemach automatyki przemysłowej, w sterowaniu maszynami oraz w instalacjach wymagających dużej odporności na warunki środowiskowe.
- Uniwersalne zastosowanie w przemyśle spożywczym, maszynowym, motoryzacyjnym oraz logistycznym
- Prosty montaż dzięki zaciskom śrubowym – brak konieczności używania specjalistycznych narzędzi
- Wytrzymała konstrukcja – obudowa z wysokiej jakości tworzywa sztucznego odpornego na chemikalia i oleje
- Stopień ochrony IP67 pozwala na pracę w trudnych warunkach – kurz, wilgoć oraz zalanie nie stanowią zagrożenia
- Dedykowane do kabli o średnicy 6-8 mm
- Możliwość wykorzystania z kompatybilnymi gniazdami M12 w systemach plug & play
Zalety konstrukcji wtyczki M12 męskiej
Produkt posiada kodowanie typu A oraz przemyślaną konstrukcję zapewniającą zabezpieczenie przeciwwstrząsowe. Spełnia rygorystyczne normy dotyczące niezawodności i bezpieczeństwa, co umożliwia jego stosowanie w zaawansowanych rozwiązaniach przemysłowych.
Wytrzymałość mechaniczna i klimatyczna
Wtyczka M12 jest odporna na wstrząsy oraz szybkie zmiany temperatur – zakres pracy wynosi od -40°C do +85°C. Umożliwia to jej bezproblemowe wykorzystanie zarówno w halach produkcyjnych, jak i w trudnych warunkach zewnętrznych.
Bezpieczeństwo i zgodność z normami
Złącze spełnia wymagania EN IEC 60529 (IP67) oraz posiada odpowiednie certyfikaty jakości. Przewidziana jest również kategoria przepięcia II oraz trzecia grupa materiałów izolacyjnych według IEC 60664-1. Montaż może odbywać się zarówno przez włożenie, jak i przykręcenie.
Typowe zastosowania – automatyka i robotyka
- Podłączanie czujników i elementów wykonawczych
- Nowoczesne systemy sterowania maszynami i liniami produkcyjnymi
- Aplikacje wymagające zwiększonej odporności na warunki środowiskowe
- Integracja z nowoczesnymi systemami bezpieczeństwa i automatyki
Wtyczka M12 męska, prosta, 8-polowa to pewny wybór do profesjonalnych rozwiązań, gdzie liczy się niezawodność, łatwość montażu i wytrzymałość na trudne warunki pracy. Uniwersalność oraz solidność wykonania sprawiają, że jest to kluczowy element każdej instalacji w środowisku przemysłowym.
