Męski prosty
M12, 4-piny
Zaciski nożowe
Przekrój portu: 0.5...1.0 mm²
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 1 mm² |
| Średnica pojedynczej żyły min. | 0,1 mm |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1,6 mm |
| Wire insulation diameter max. | 2 mm |
| Moment obrotowy | 0,6 Nm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 5,5 mm |
| Obszar zaciskowy maks. | 8 mm |

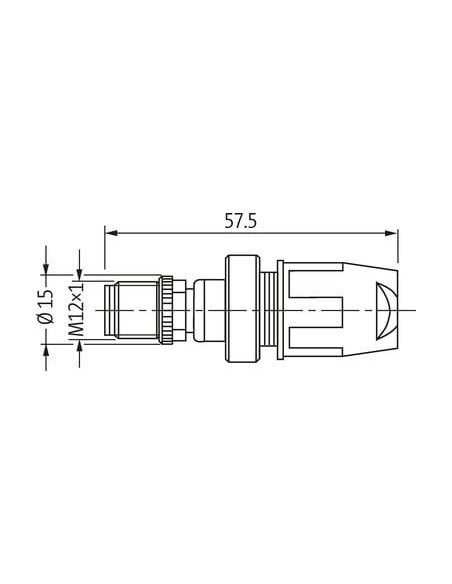

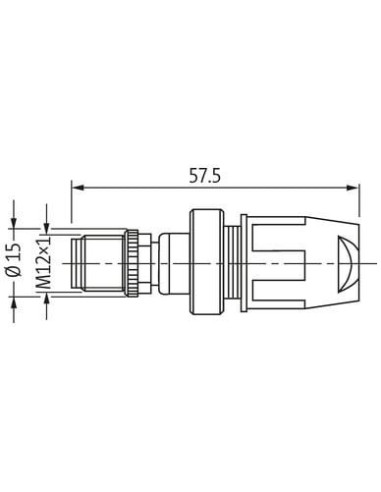

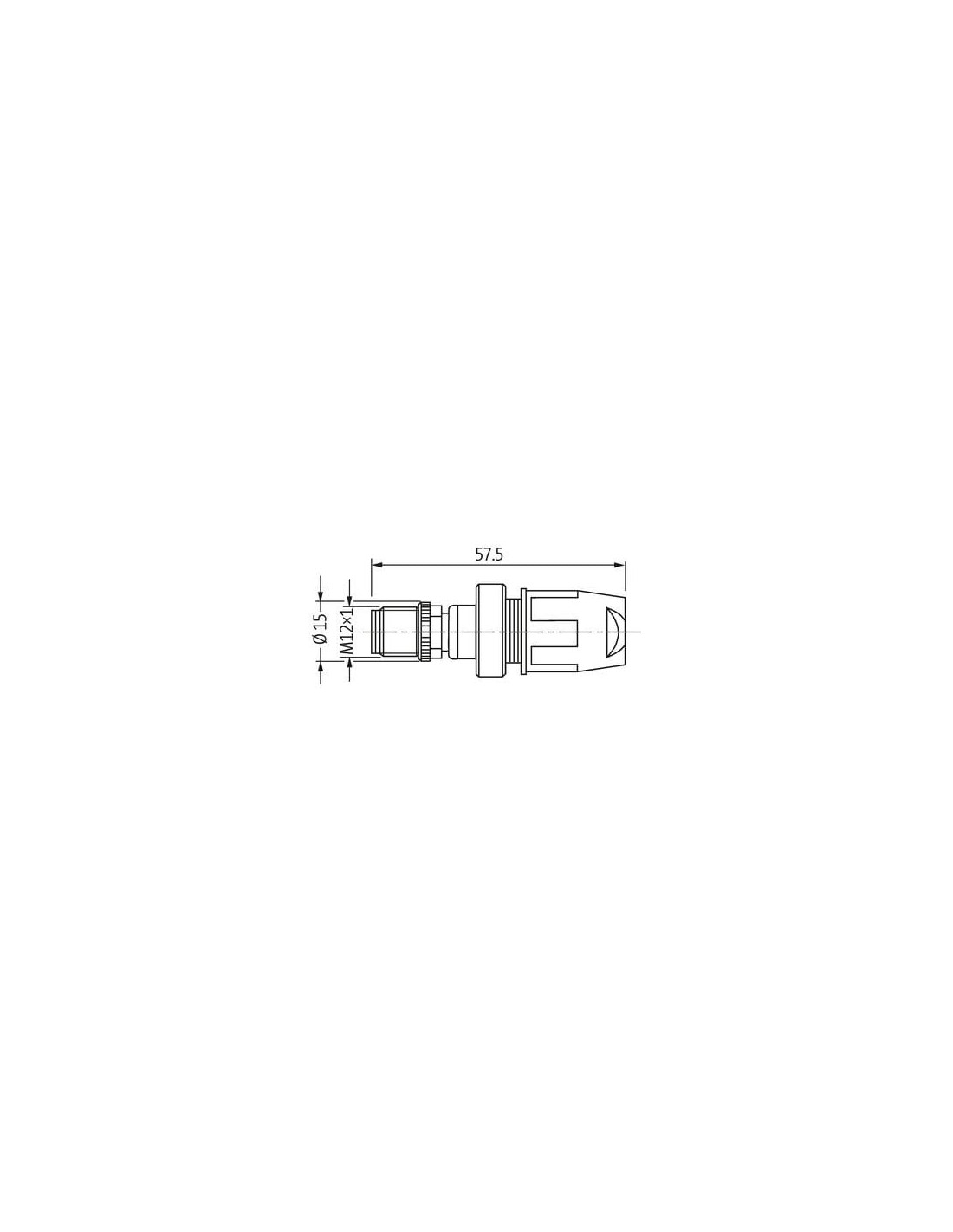

| Wysokość | 57,3 mm |
| Szerokość | 22 mm |
| Głębokość | 22 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

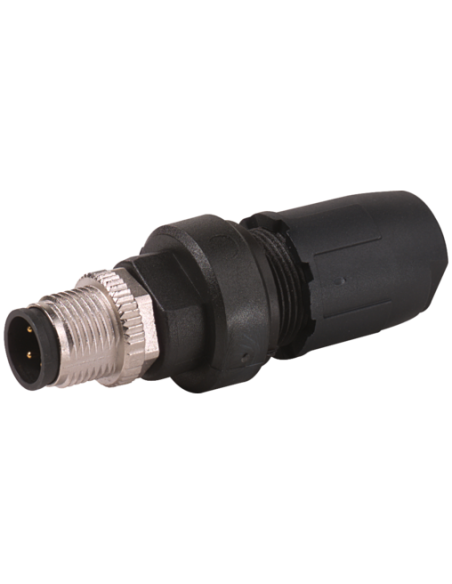

Złącze Męskie M12 4-Pinowe do Montażu w Terenie – Przemysłowy Wtyk IDC 7000-12515-0000000

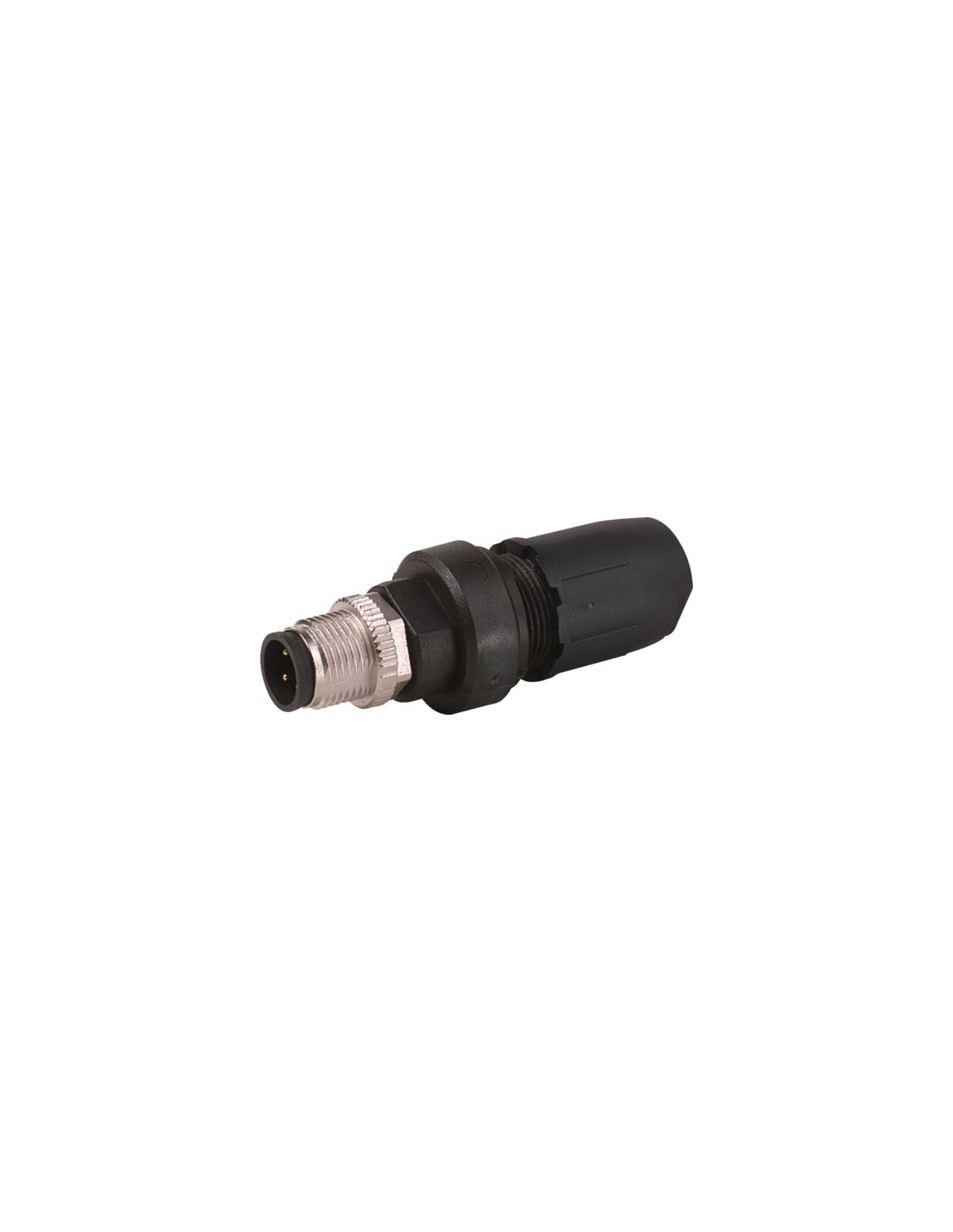

Złącze M12 IDC 4-pinowe jest dedykowane do zastosowań przemysłowych, gdzie wymagana jest niezawodność, odporność na czynniki zewnętrzne oraz elastyczność montażu w terenie. Produkt o kodzie 7000-12515-0000000 wyróżnia się solidną konstrukcją i prostotą instalacji, spełniając wymagania automatyki przemysłowej, maszyn, linii technologicznych oraz systemów czujników.
Najważniejsze cechy złącza M12 do montażu w terenie
- Kompaktowa budowa: Wymiary pozwalają na montaż w miejscach o ograniczonej przestrzeni.
- Odporność na warunki zewnętrzne: Stopień ochrony IP67 gwarantuje niezawodność pracy w trudnych warunkach przemysłowych, zapewniając szczelność przed pyłem i wodą.
- Szybki i łatwy montaż IDC: Zaciski nożowe umożliwiają podłączenie przewodów bez konieczności lutowania, co znacząco przyspiesza instalację – idealne rozwiązanie w terenie.
- Uniwersalność zastosowania: Złącze M12 o szerokim zakresie przekrojów przewodów (0,5–1,0 mm²) jest kompatybilne z wieloma typami kabli.
- Odporność chemiczna i mechaniczna: Obudowa z tworzywa sztucznego zapewnia dobrą odporność na oleje oraz wiele agresywnych związków chemicznych, typowych w środowiskach przemysłowych.
- Bezpieczeństwo oraz solidność połączenia: Moment dokręcania 0,6 Nm, zabezpieczenie przeciwwstrząsowe oraz skuteczne uszczelnienie po skręceniu.
Zastosowania złącza M12 4-piny IDC
Złącze M12 4-pinowe znajduje szerokie zastosowanie w systemach automatyki przemysłowej, instalacjach maszynowych, czujnikach, systemach pomiarowych i sterowniczych. Jest idealne do wykonywania instalacji terenowych oraz serwisowania na obiekcie, gdzie liczy się łatwość, szybkość i niezawodność podłączenia. Montaż na kablach sygnałowych i zasilających w szafach sterowniczych, robotach przemysłowych oraz liniach produkcyjnych zapewnia ciągłość pracy nawet w wymagających warunkach środowiskowych.
Zalety stosowania złącza M12 IDC do samodzielnego montażu
- Oszczędność czasu: szybki montaż bez potrzeby specjalistycznych narzędzi.
- Trwałość i niezawodność: połączenia dzięki zaciskom IDC.
- Elastyczność zastosowań: od maszyn przemysłowych, przez linie montażowe, kompleksowe okablowanie czujników po aplikacje terenowe.
- Podwyższona odporność na wstrząsy: dzięki zabezpieczeniom mechanicznym.
Budowa i sposób podłączania – schemat wyprowadzeń

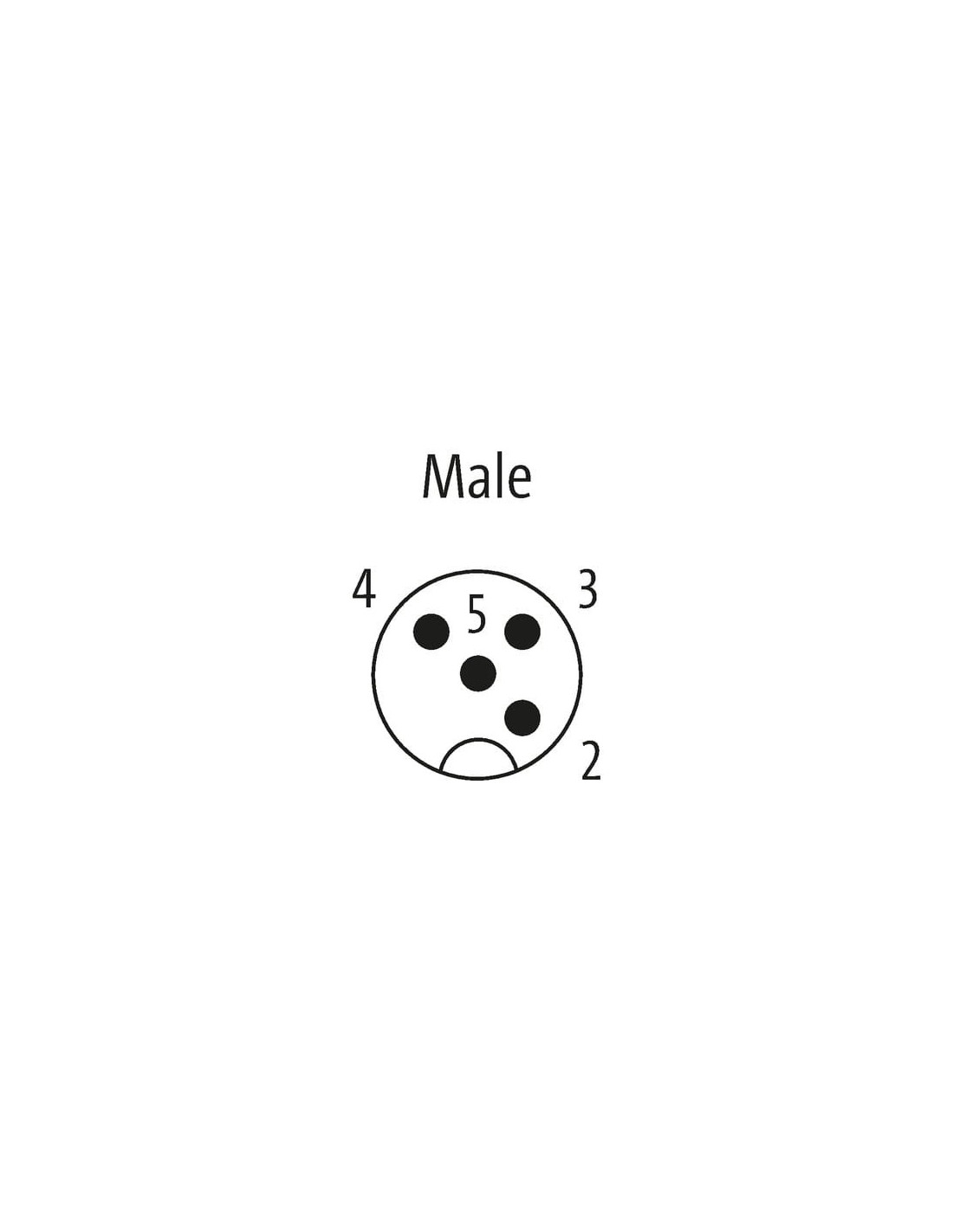

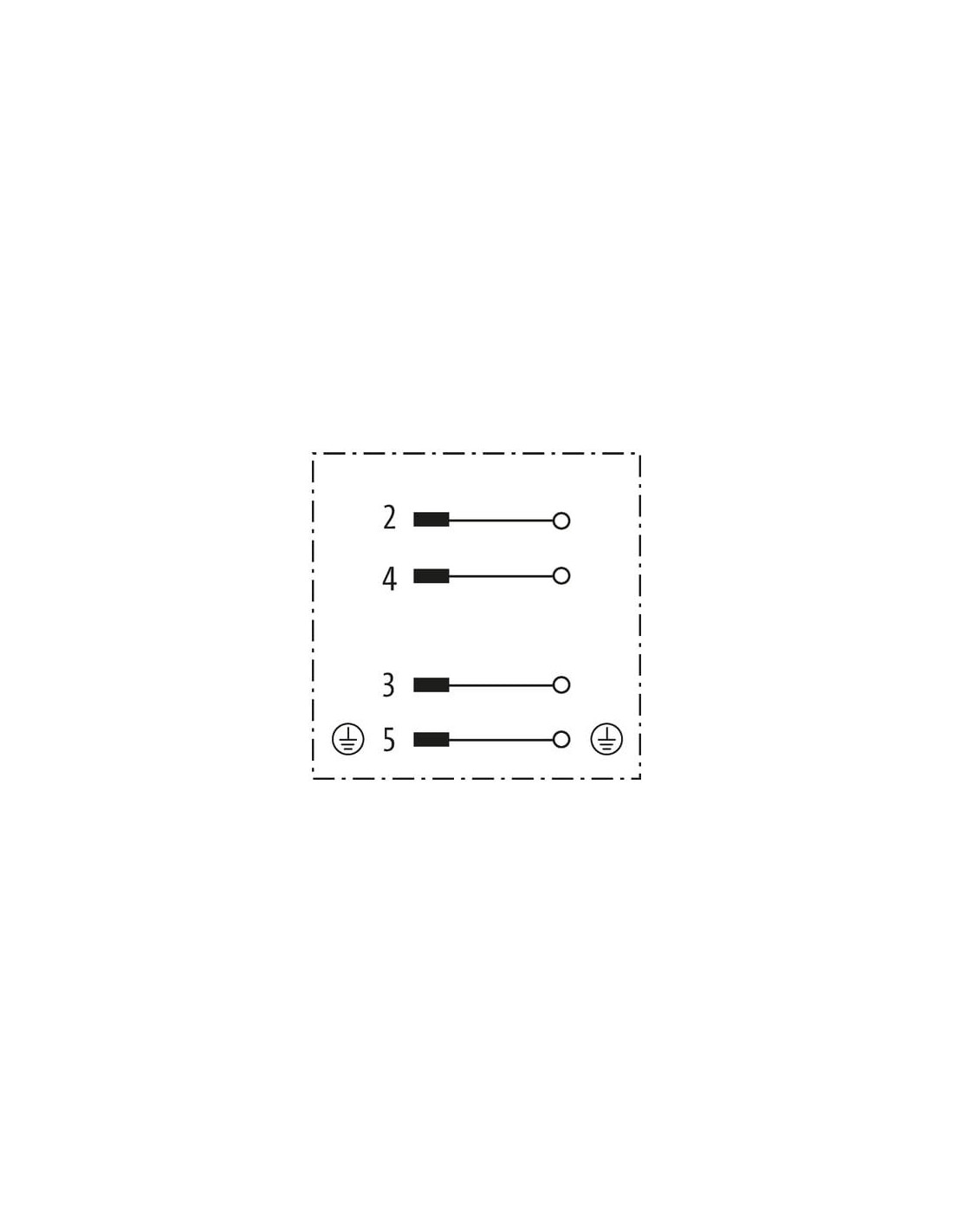

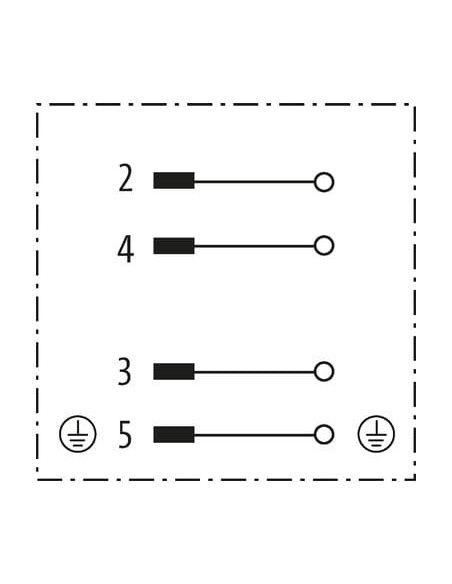

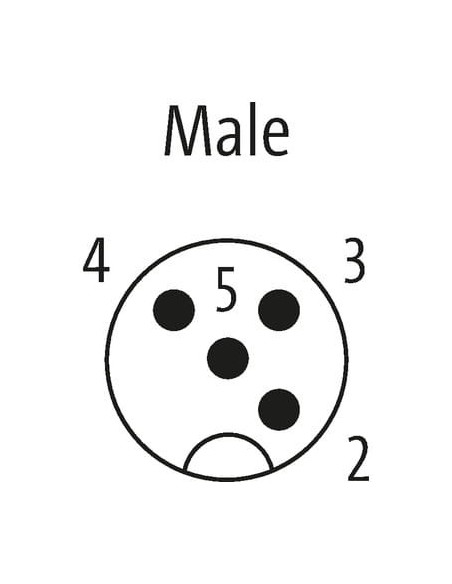

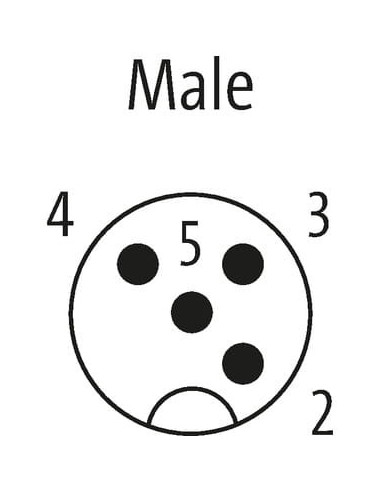

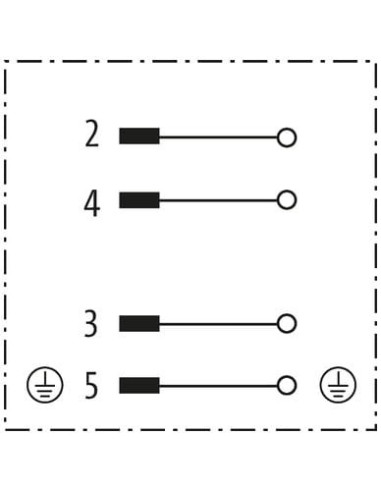

Wtyk M12 wyposażony w cztery piny oznaczone graficznie na obudowie, ułatwia prawidłowe podłączenie przewodów zgodnie z wymaganiami instalacji. Schemat oraz numeracja pinów pozwalają na zachowanie pełnej kompatybilności z większością urządzeń automatyki.
Typowe parametry eksploatacyjne złącza M12
- Napięcie pracy: do 32V AC/DC
- Maksymalny prąd na styk: 4A
- Temperatura pracy: -25°C do +85°C
- Przekrój przewodu: 0,5 – 1,0 mm²
- Izolacja przewodu: średnica 1,6 – 2,0 mm
Wtyk M12 4-pinowy do montażu w terenie to gwarancja prawidłowej pracy każdej nowoczesnej instalacji przemysłowej wymagającej połączeń wysokiej jakości, odpornych na warunki otoczenia oraz częsty serwis.
