Dostępny
Ethernet CAT5
Męski prosty

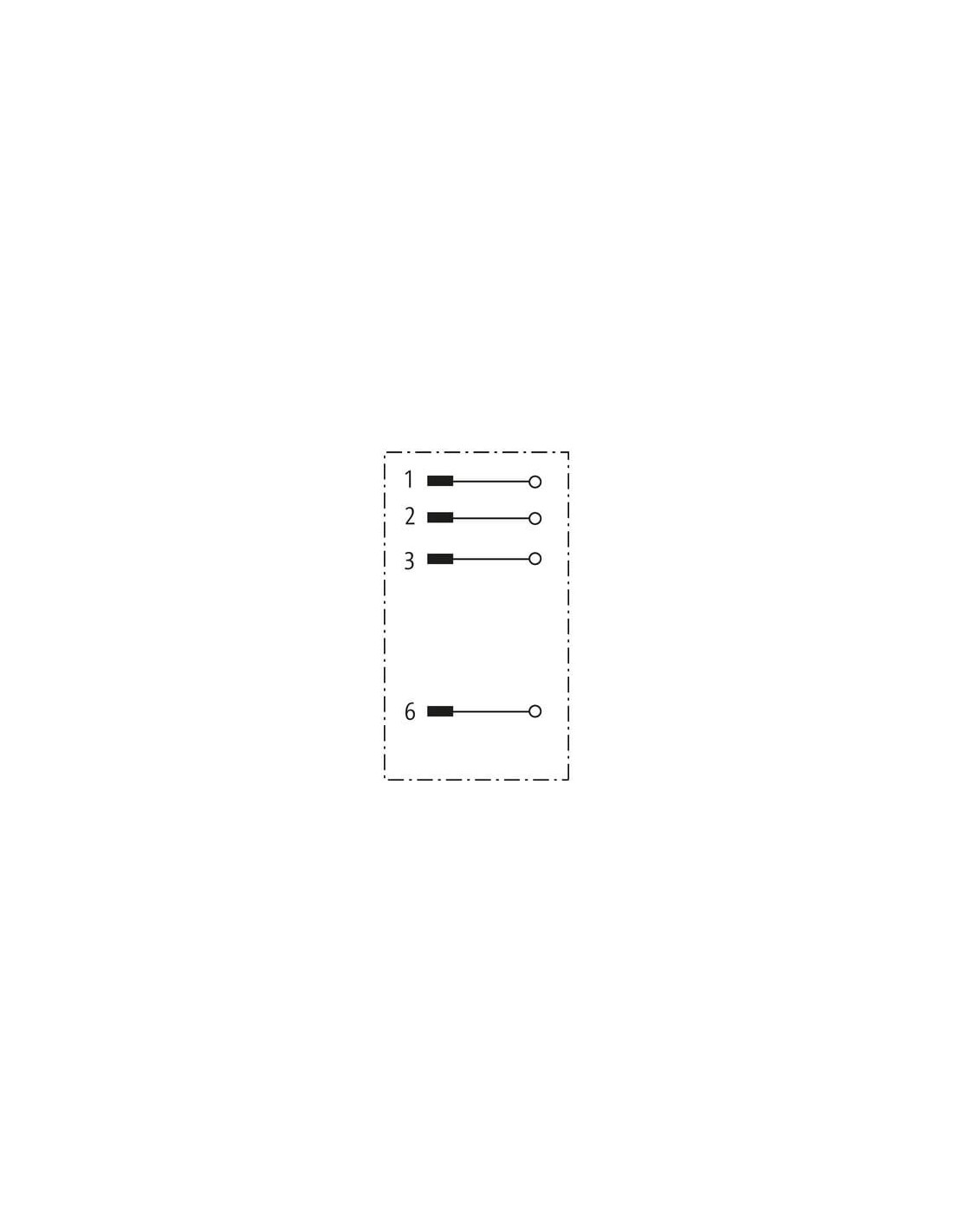

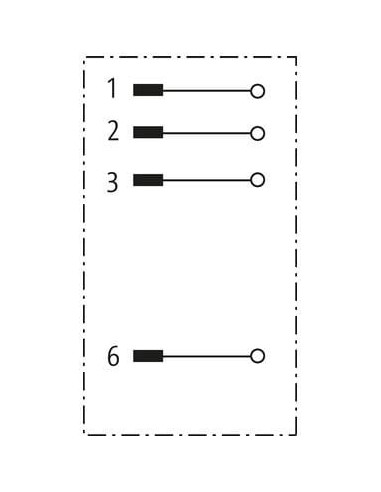

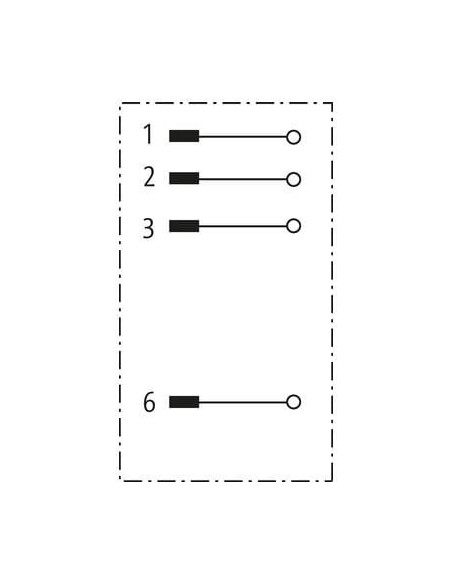

RJ45PP, 4-piny
Zaciski nożowe
Przekrój portu: 0.14...0.34 mm²
Push Pull
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 1,76 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Duplex | Full duplex |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,34 mm² |
| Numer AWG min. | 26 |
| Numer AWG maks. | 22 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 11 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 70 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

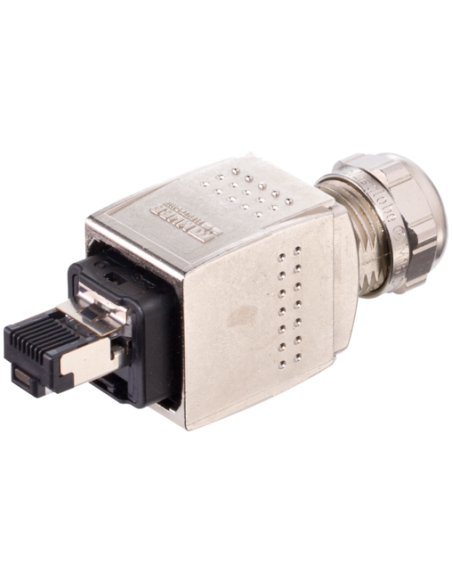

Wtyczka sieciowa Push Pull RJ45 7000-99611-0000000 – profesjonalne złącze do aplikacji przemysłowych
Wtyczka sieciowa Push Pull RJ45 o numerze katalogowym 7000-99611-0000000 to zaawansowane złącze Ethernet CAT5, stworzone z myślą o wymagających systemach automatyki przemysłowej oraz infrastrukturze sieciowej. Dzięki zastosowaniu technologii Push Pull instalacja i serwisowanie złącza przebiegają niezwykle szybko i bezpiecznie, co przekłada się na skrócenie czasu przestojów w produkcji.
Zastosowanie w przemyśle i automatyce – RJ45 Push Pull
Wtyczka RJ45 Push Pull dedykowana jest do środowisk, gdzie wymagana jest wysoka niezawodność oraz odporność na czynniki zewnętrzne. Sprawdza się w:
- systemach automatyki przemysłowej,
- instalacjach sieciowych maszyn i linii produkcyjnych,
- infrastrukturalnych połączeniach Ethernet w warunkach podwyższonego zapylenia i narażenia na wilgoć,
- aplikacjach wymagających odporności na wibracje i dynamiczne obciążenia.
Wysoki stopień ochrony (IP65, IP67) gwarantuje bezpieczne użytkowanie także w trudnych warunkach środowiskowych, zapewniając ochronę przed pyłem i strumieniami wody oraz zachowując trwałość połączenia dzięki zaciskom nożowym.
Najważniejsze cechy techniczne złącza RJ45 Push Pull
- Prosta i szybka instalacja – technologia Push Pull oraz zaciski nożowe eliminują potrzebę stosowania dodatkowych narzędzi.
- Kompatybilność z przewodami o przekroju 0,14–0,34 mm² oraz w zakresie AWG 22–26.
- Maksymalna prędkość transmisji: 100 Mbit/s (CAT5, Class D), co umożliwia stabilną komunikację w standardzie Ethernet.
- Obudowa wykonana z wytrzymałego tworzywa — odporność na substancje chemiczne i oleje gwarantuje długą żywotność nawet w agresywnych środowiskach.
- Możliwość pracy w szerokim zakresie temperatur: od -40°C do +70°C.
Budowa i wymiary złącza sieciowego RJ45

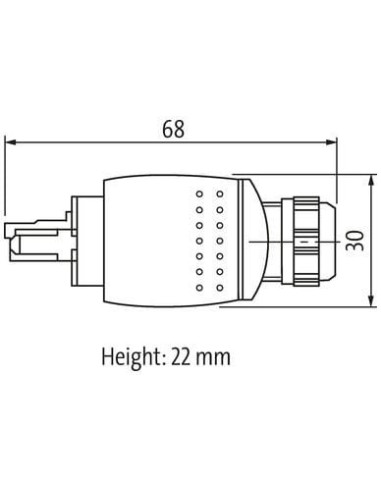

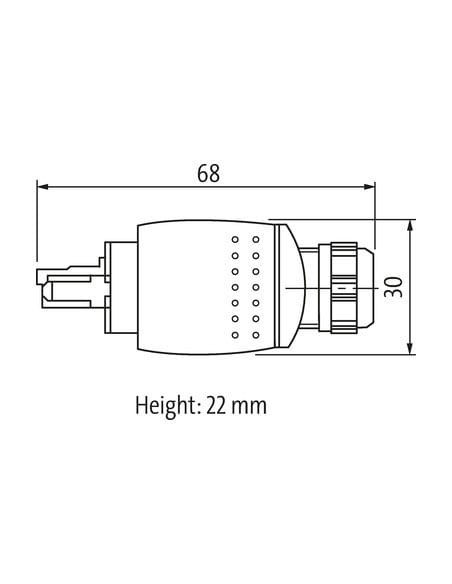

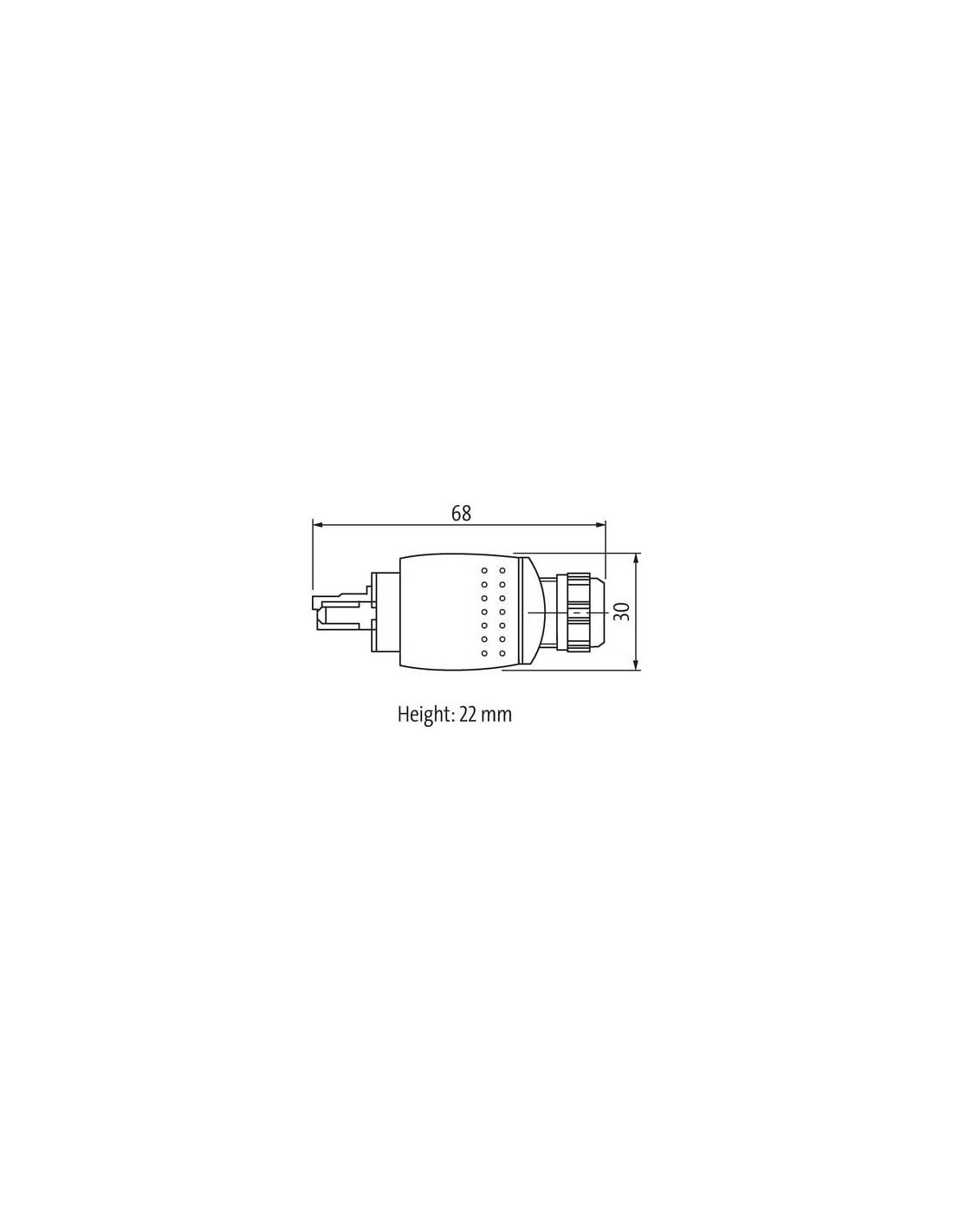

Prezentowana wtyczka sieciowa posiada kompaktowe wymiary: długość 68 mm, wysokość 22 mm oraz szerokość 30 mm. Solidna obudowa zapewnia bezpieczeństwo mechaniczną i elektryczną niezawodność podczas wieloletniej eksploatacji.
Bezpieczeństwo oraz wskazówki montażowe
Aby zachować wysoką klasę ochrony IP65/IP67 oraz trwałość połączenia, należy chronić złącza przed bezpośrednimi uszkodzeniami mechanicznymi i nie przekraczać zalecanego promienia gięcia przewodów. Zaleca się również prawidłowe prowadzenie przewodów oraz stosowanie odpowiednich środków odciążających, takich jak opaski kablowe.
Typowe zastosowania wtyczki Push Pull RJ45
Wtyczka sieciowa RJ45 Push Pull znajduje zastosowanie wszędzie tam, gdzie kluczowe jest niezawodne, szybkie i bezpieczne połączenie Ethernet, na przykład w:
- systemach transportowych i logistycznych,
- maszynach CNC i robotyce,
- instalacjach produkcyjnych i rozdzielniach przemysłowych,
- serwerowniach pracujących w warunkach przemysłowych.
To rozwiązanie dla profesjonalistów, którzy oczekują pewności połączeń, łatwego montażu oraz odporności na czynniki zewnętrzne.
