Dostępny
Ethernet CAT5
Męski prosty
M12, 4-piny
Kodowanie D
ekranowany
Zaciski śrubowe
Zakres mocowania (Ø kabla): 6...8 mm
| Family construction form | M12 |
| Kodowanie | D |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Komunikacja przemysłowa
| Parametry transmisji | CAT5, Class D (ISO/IEC 11801:2002), (EN 50173-1) |
| Szybkość transmisji danych maks. | 100 MBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Duplex | Full duplex |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

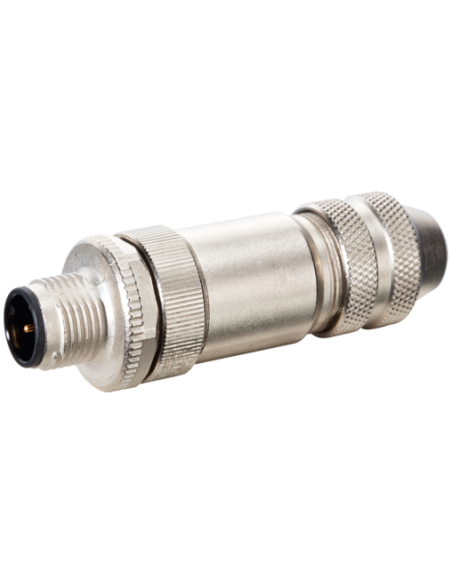

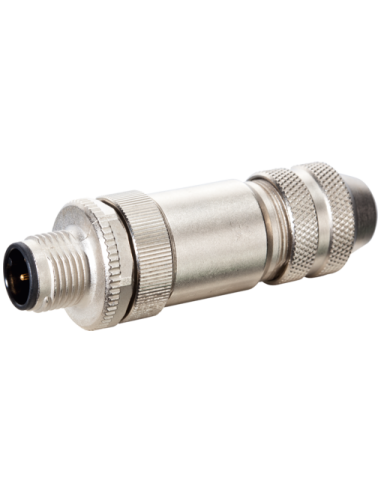

Wtyczka M12 męska prosta kod D – Profesjonalne złącze Ethernet do zastosowań przemysłowych
Wtyczka M12 męska, kodowanie D to specjalistyczny komponent przeznaczony do bezpiecznego i niezawodnego łączenia przewodów Ethernet w warunkach przemysłowych. Dzięki zastosowaniu czterech pinów, spełniających wymogi Ethernet CAT5, produkt stanowi idealne rozwiązanie dla aplikacji wymagających szybkiej transmisji danych oraz pełnej zgodności z normami przemysłowymi.
Najważniejsze zalety i możliwości wykorzystania wtyczki M12, 4-pinowej, kod D
Złącze M12 męskie charakteryzuje się zwiększoną odpornością na trudne warunki środowiskowe dzięki wysokiemu stopniowi ochrony IP67. Jest to doskonały wybór do instalacji w systemach automatyki przemysłowej, w przemyśle maszynowym, urządzeniach transportowych, liniach produkcyjnych oraz wszędzie tam, gdzie wymagana jest niezawodność w przesyłaniu sygnałów i danych.
- Kodowanie D – gwarancja kompatybilności ze standardem Ethernet CAT5
- 4-pinowa konstrukcja umożliwia pełny duplex i wysoką wydajność transmisji do 100 Mbit/s
- Solidna, niklowana obudowa oraz zaciski śrubowe ułatwiają montaż oraz zapewniają pewne połączenie
- Ekranowanie gniazda chroni przed zakłóceniami elektromagnetycznymi
- Zakres mocowania kabla 6–8 mm i maksymalny przekrój przewodu do 0,75 mm²
- Wytrzymałość temperaturowa w zakresie od -40°C do +85°C pozwala na zastosowanie w niemal każdych warunkach
Zastosowanie złącza M12 w instalacjach Ethernet oraz w technice automatyzacji
Złącza M12 kodowane D są niezastąpione w aplikacjach, w których wymagane jest pewne przesyłanie danych w trudnych środowiskach. Stosuje się je w:
- szafach sterowniczych i panelach operatorskich,
- czujnikach i urządzeniach wykonawczych automatyki,
- siecich przemysłowych Ethernet, Profinet itd.,
- maszynach i urządzeniach produkcyjnych,
- rozwiązaniach transportowych oraz logistyce magazynowej.

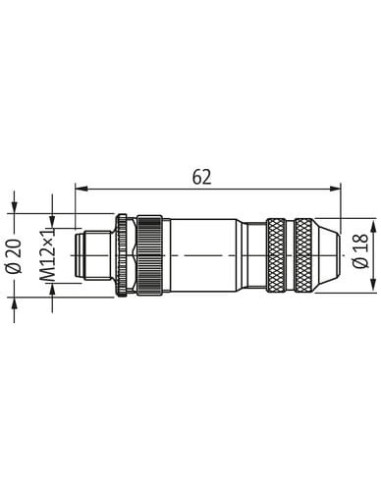

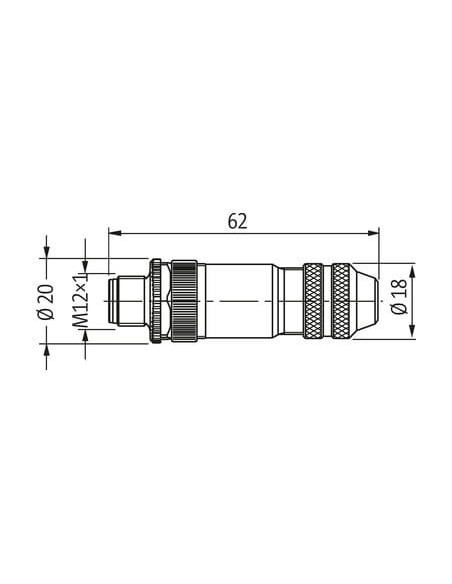

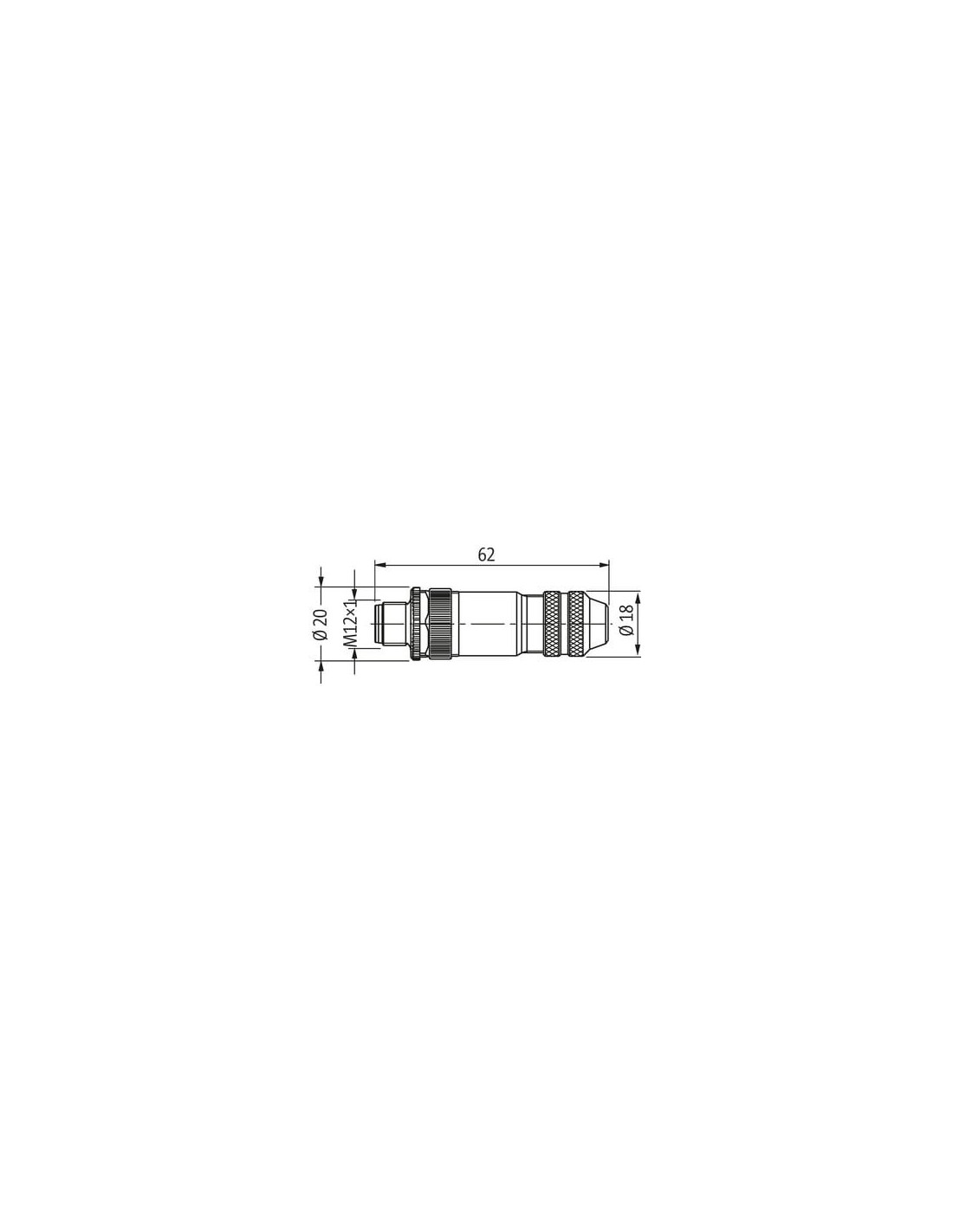

Dzięki kompaktowym wymiarom (długość 62 mm, średnica 18–20 mm) montaż złącza nawet w ograniczonych przestrzeniach nie sprawia problemów. Stosowanie wysokiej jakości złączy gwarantuje długotrwałą i niezawodną eksploatację, nawet w najbardziej wymagających aplikacjach.

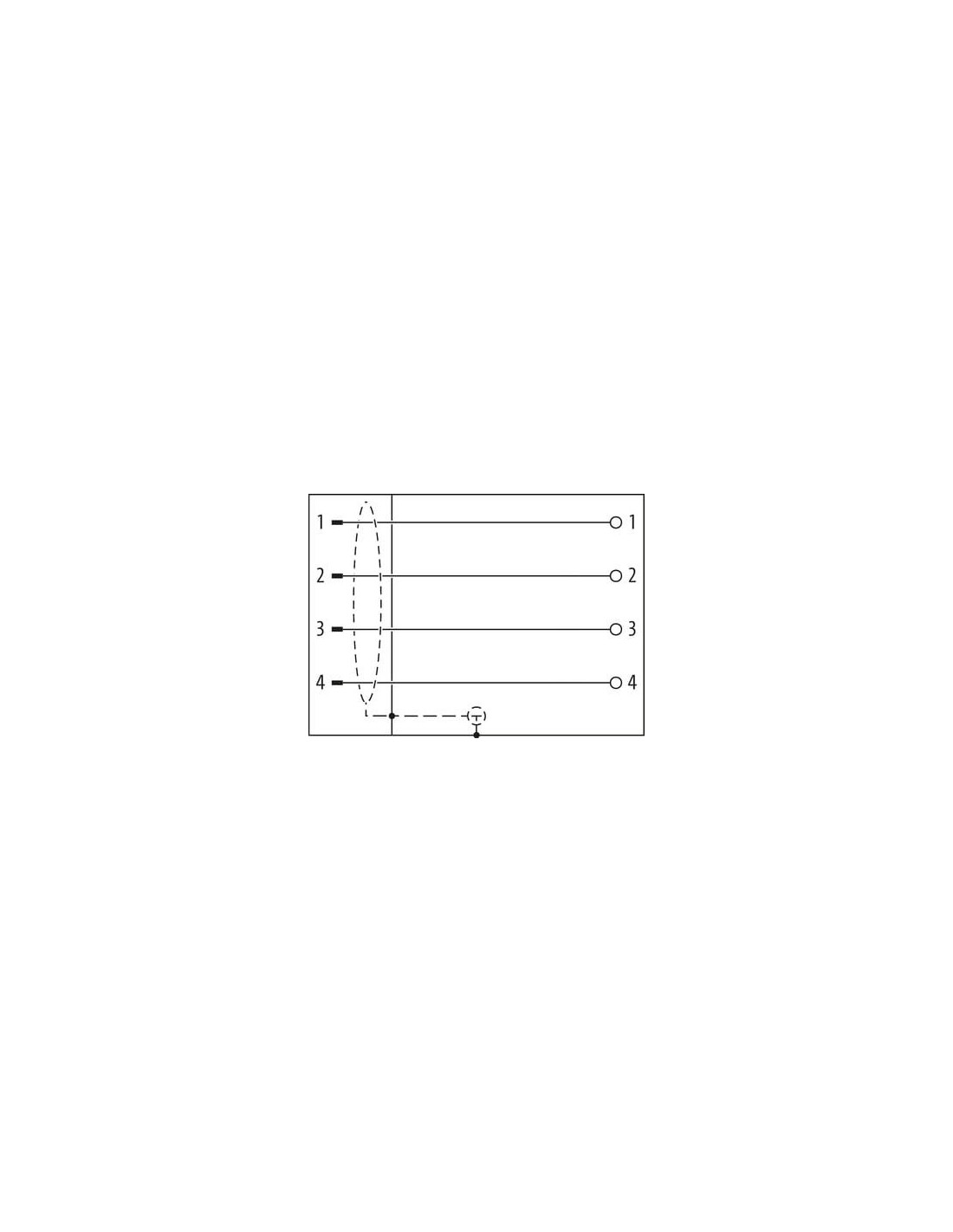

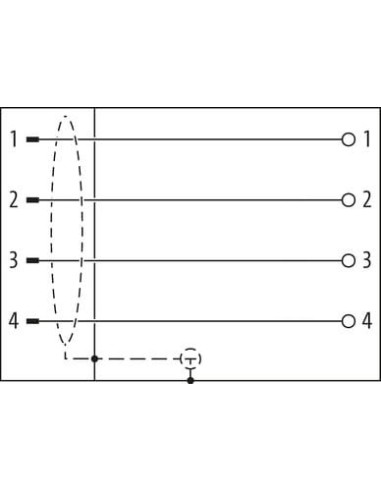

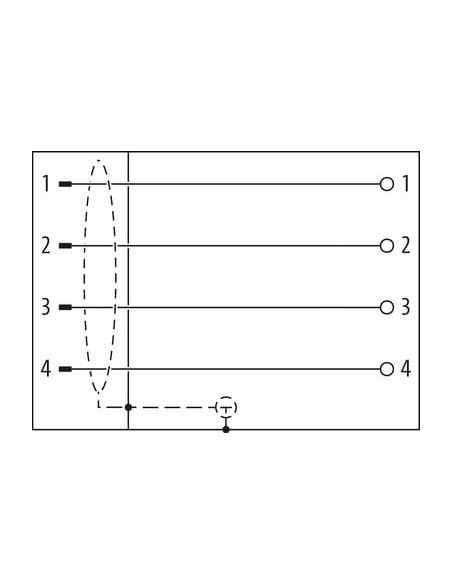

Schematy połączeniowe i montaż – praktyczne wskazówki
Wtyczka umożliwia łatwe i szybkie podłączanie przewodów dzięki czytelnie oznaczonym zaciskom śrubowym oraz intuicyjnej budowie, co minimalizuje ryzyko błędów montażowych. Zastosowane kodowanie D zapewnia właściwą orientację wtyku podczas instalacji.
Wskazówki instalacyjne:
- Zapewnij odpowiednie odciążenie przewodu (np. opaski kablowe), aby chronić złącze przed nadmiernym obciążeniem mechanicznym.
- Stosuj zalecane promienie gięcia, aby zachować stopień ochrony IP67.
- Montaż zgodny z wytycznymi gwarantuje odporność na pył i wodę.
Wybór wtyczki M12 męskiej, kodowanie D, o parametrach zgodnych z normami przemysłowymi, to pewność bezpiecznej i trwałej instalacji Ethernet w wymagających aplikacjach.
