Customized printing and packaging

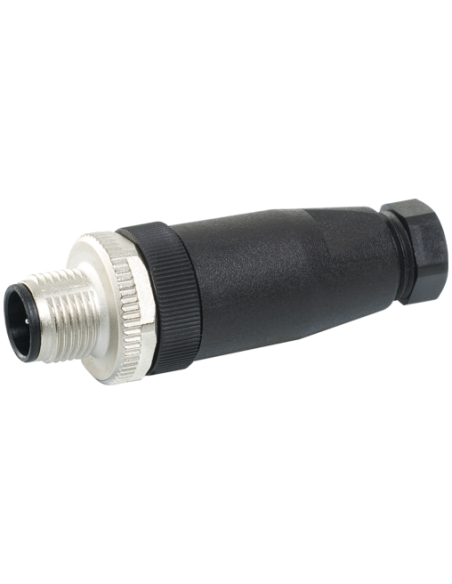

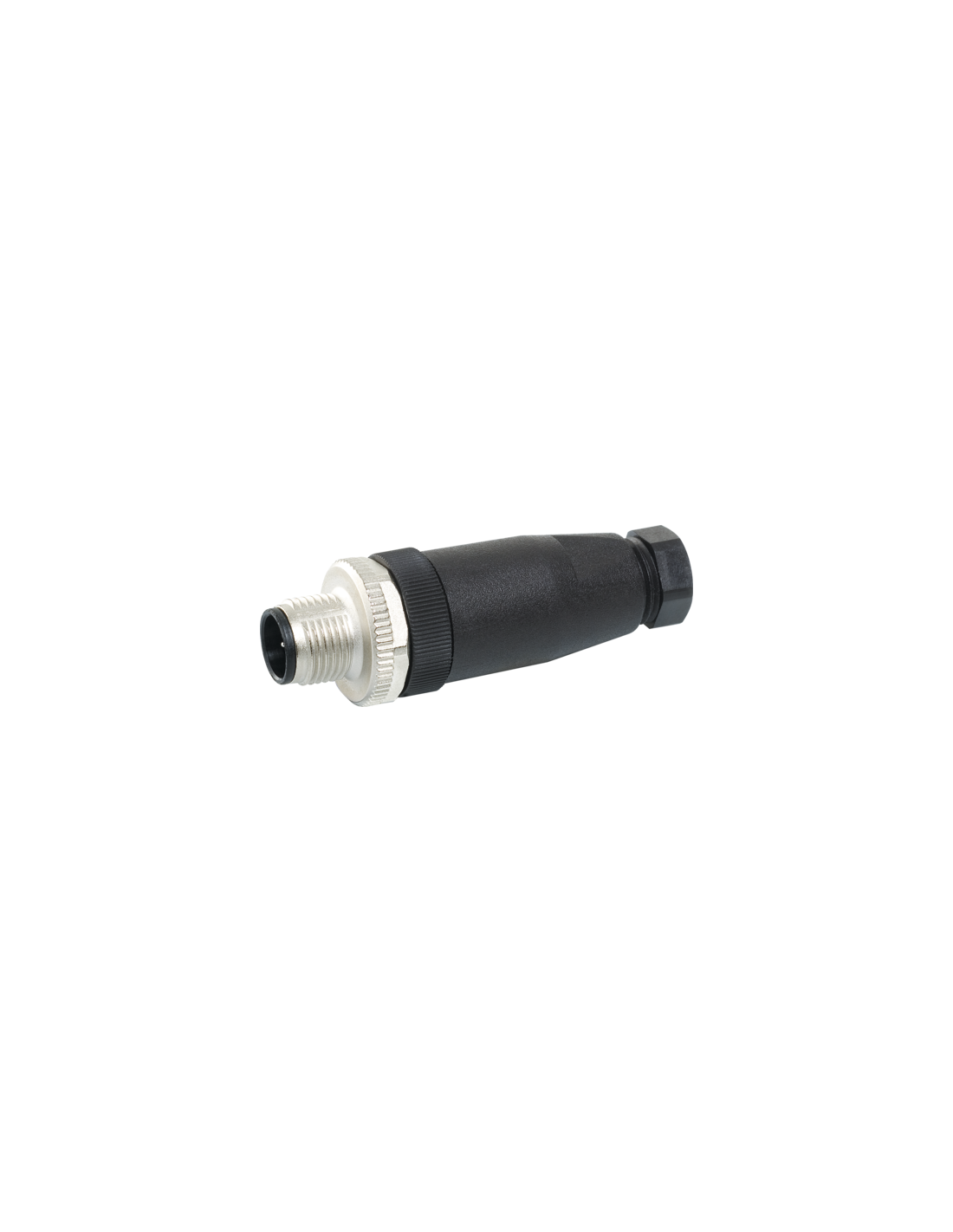

Męski prosty
M12, 5-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 4...6 mm
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |

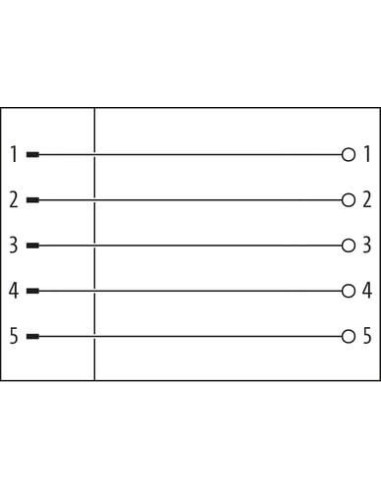

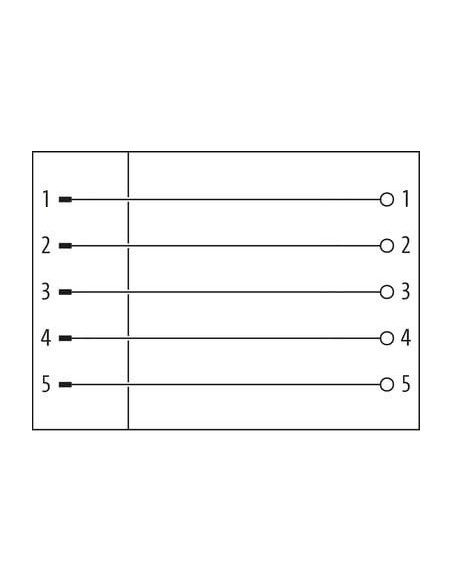

| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd roboczy na styk maks. (URc) | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |

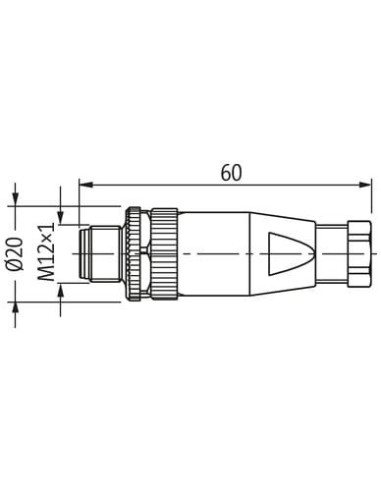

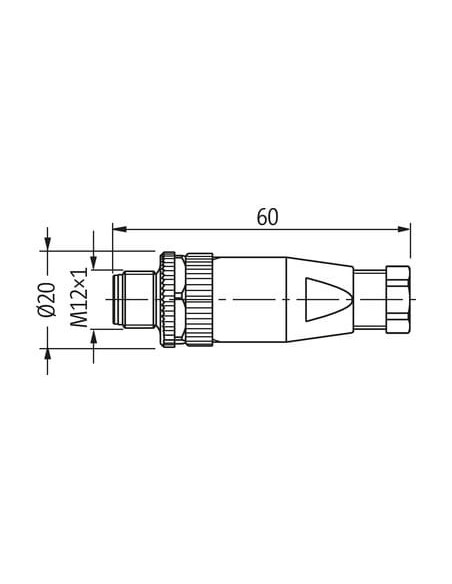

| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW18 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | Stop miedzi |
| Powłoka złącza śrubowego | nickel plated |
| Materiał obudowa | PA |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Wtyczka M12 męska prosta 5-pinowa – wytrzymałe i niezawodne rozwiązanie połączeniowe
Wtyczka M12 męska prosta, 5-pinowa, z zaciskiem śrubowym to doskonałe rozwiązanie dla wymagających instalacji przemysłowych, w których niezawodność, szybki montaż oraz bezpieczeństwo transmisji sygnałów lub zasilania są kluczowe. Oferowana wtyczka o kodzie produktu 7356-12721-0000000 została zaprojektowana z myślą o szerokim zakresie zastosowań w automatyce, robotyce oraz instalacjach maszynowych.
Konstrukcja i zalety techniczne wtyczki M12 5-pinowej
To złącze przemysłowe wyposażone jest w pięć pinów, co umożliwia wielotorowe prowadzenie sygnału lub zasilania, znacząco zwiększając uniwersalność zastosowania. Zastosowanie zacisków śrubowych umożliwia łatwy i pewny montaż przewodów bez potrzeby używania specjalistycznych narzędzi – wystarczy standardowy śrubokręt.
- Solidna obudowa z wytrzymałego tworzywa sztucznego (PA) zapewnia odporność na uszkodzenia mechaniczne oraz działanie chemikaliów i olejów.
- Stopień ochrony IP67 gwarantuje szczelność i bezpieczeństwo użytkowania nawet w trudnych warunkach przemysłowych – złącze jest odporne na pył i krótkotrwałe zanurzenie w wodzie.
- Zakres średnic kabla od 4 do 6 mm pozwala na wygodną integrację z popularnymi przewodami stosowanymi w automatyce i instalacjach przemysłowych.
- Maksymalne napięcie robocze do 60V AC/DC oraz prąd do 4A na styk umożliwiają bezpieczne zasilanie i przesyłanie sygnałów.
- Standard DIN EN 61076-2-101 (M12) umożliwia stosowanie wtyczki jako elementu prefabrykowanych systemów połączeń.
Zastosowanie przemysłowe oraz uniwersalne
Wtyczka M12 męska prosta 5-pinowa doskonale sprawdza się w systemach sterowania, automatyzacji oraz w miejscach, gdzie wymagany jest szybki i pewny montaż przewodów sygnałowych i zasilających. Typowe obszary zastosowania to:
- maszyny produkcyjne i manipulatory przemysłowe,
- czujniki i urządzenia pomiarowe,
- systemy transportu technologicznego,
- instalacje rozproszone w halach produkcyjnych,
- aplikacje wymagające wysokiego stopnia ochrony przed wilgocią i pyłem.
Łatwy montaż i bezpieczna eksploatacja
Gwint montażowy M12 x 1 oraz ergonomiczna konstrukcja złącza umożliwiają sprawny montaż w instalacji elektrycznej lub automatyki przemysłowej. Powiększona średnica klucza (SW18) ułatwia obsługę nawet w ograniczonej przestrzeni.
Wtyczka wyposażona jest w oznaczenia pinów zgodne z międzynarodowymi standardami, co minimalizuje ryzyko błędów podczas podłączania przewodów. Wysoka jakość materiałów gwarantuje długą żywotność i niezawodność, nawet przy intensywnej eksploatacji.
Podsumowanie – niezawodne złącze M12 dla przemysłu
Męska wtyczka M12 prosta, 5-pinowa, z zaciskiem śrubowym, kod 7356-12721-0000000, to pewna inwestycja w bezpieczne i trwałe połączenia przewodów w warunkach przemysłowych. Złącze spełnia rygorystyczne normy odporności na warunki środowiskowe oraz zapewnia szybki i wygodny montaż. To idealny wybór do automatyki, instalacji maszyn i systemów sterowania – wszędzie tam, gdzie liczy się niezawodność i łatwość serwisowania.
