Dostępny
Żeński proste
M8, 3-piny
z biegunami lutowniczymi
Przekrój portu: max. 0.25 mm²
| Family construction form | M8 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,25 mm² |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 3,5 mm |
| Obszar zaciskowy maks. | 5 mm |
| Wysokość | 37 mm |
| Szerokość | 12 mm |
| Głębokość | 12 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

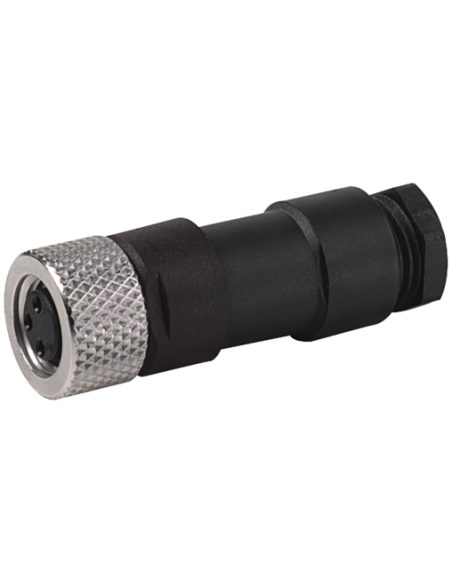

Wtyczka M8 żeńska prosta do lutowania 3-polowa – 7000-08481-0000000
Wtyczka M8 żeńska, prosta, 3-polowa to niezawodny komponent przeznaczony do zastosowań przemysłowych, automatyki oraz instalacji elektrycznych, gdzie wymagana jest trwałość i bezpieczeństwo połączenia. Wersja do lutowania umożliwia pewne i sztywne mocowanie przewodów do złączy.
Zastosowanie i możliwości wykorzystania wtyczki M8 żeńskiej
Złącze M8 znajduje zastosowanie w różnego rodzaju czujnikach, siłownikach, interfejsach komunikacyjnych oraz wszędzie tam, gdzie niezbędne jest zabezpieczenie połączeń przed wilgocią, pyłem i wstrząsami. To doskonałe rozwiązanie dla systemów:
- Automatyki przemysłowej (czujniki, siłowniki, systemy sterowania)
- Robotyki oraz układów mechatronicznych, które wymagają pewnego, odpornego na warunki środowiskowe połączenia
- Instalacji maszyn oraz urządzeń pomiarowych
- Systemów oświetleniowych o zwiększonym stopniu ochrony
Najważniejsze cechy i zalety wtyczki M8 prostej, 3-polowej

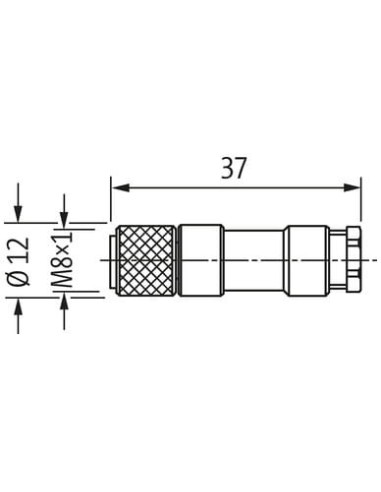

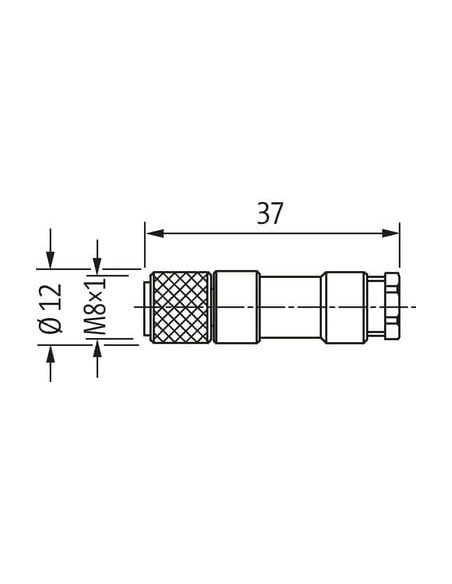

- Kompaktowa budowa: niewielkie wymiary (średnica 12 mm, długość 37 mm) pozwalają na montaż w miejscach o ograniczonej przestrzeni
- Wytrzymałość mechaniczna: solidna obudowa oraz metalowy pierścień zapewniają trwałość i długą żywotność złącza
- Bezpieczne i pewne połączenie: przeznaczenie do lutowania eliminuje ryzyko poluzowania przewodów
- Stopień ochrony IP67: ochrona przed kurzem i krótkotrwałym zanurzeniem w wodzie, co gwarantuje niezawodność w trudnych warunkach przemysłowych
- Odporność na temperaturę: praca w zakresie od -25°C do +85°C umożliwia stosowanie w wielu środowiskach

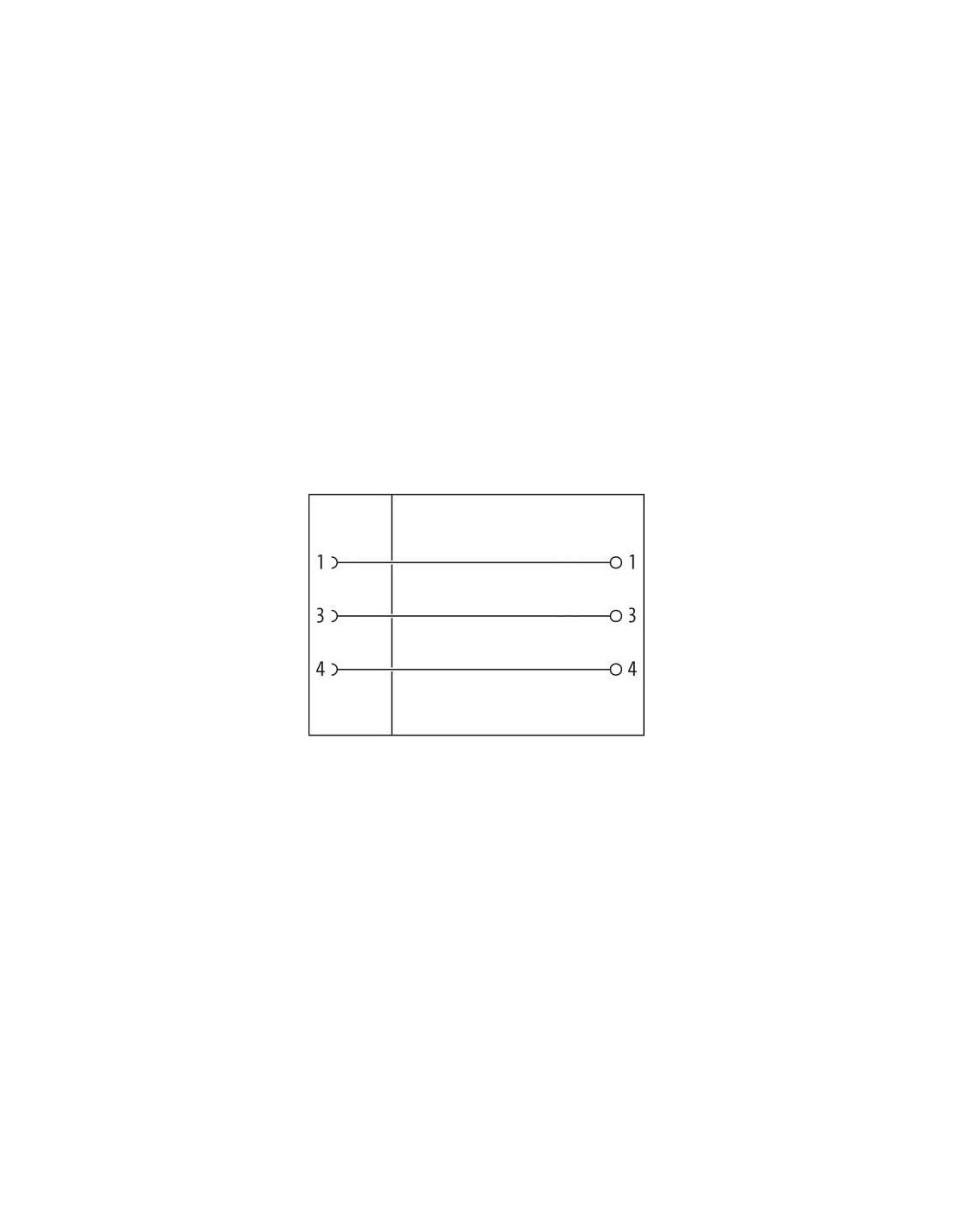

- Trzypinowa konfiguracja: pozwala na przesył sygnałów lub zasilania do urządzeń automatyki
Typowe zastosowania złącza M8 żeńskiego
Wtyczka M8 żeńska, prosta sprawdzi się wszędzie tam, gdzie liczy się wytrzymałość i pewność połączenia:
- Zasilanie oraz przesył sygnału w inteligentnych systemach produkcyjnych
- Łączenie kabli bezpośrednio w szafach sterowniczych oraz pulpitach operatorskich
- Praca w środowiskach o podwyższonej wilgotności i zapyleniu
- Integracja sensorów i elementów wykonawczych w liniach automatycznych
Informacje montażowe i zalecenia dotyczące eksploatacji
Instalując wtyczkę M8 żeńską, należy pamiętać o właściwym zabezpieczeniu przed naciągami mechanicznymi – zaleca się stosowanie odpowiednich opasek kablowych. Niedopuszczalne jest przekraczanie dopuszczalnych promieni zgięcia przewodów, ponieważ może to negatywnie wpłynąć na stopień ochrony i trwałość połączenia.
Złącze M8, 3-polowe oferuje uniwersalność i niezawodność tam, gdzie wymagana jest wysoce odporna i kompaktowa forma złącza o podwyższonym stopniu ochrony.
