Męski prosty
M8, 4-piny
Zacisk śrubowy
Przekrój portu: 0.14...0.5 mm²
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Materiał styk | Mosiądz |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW12.5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |

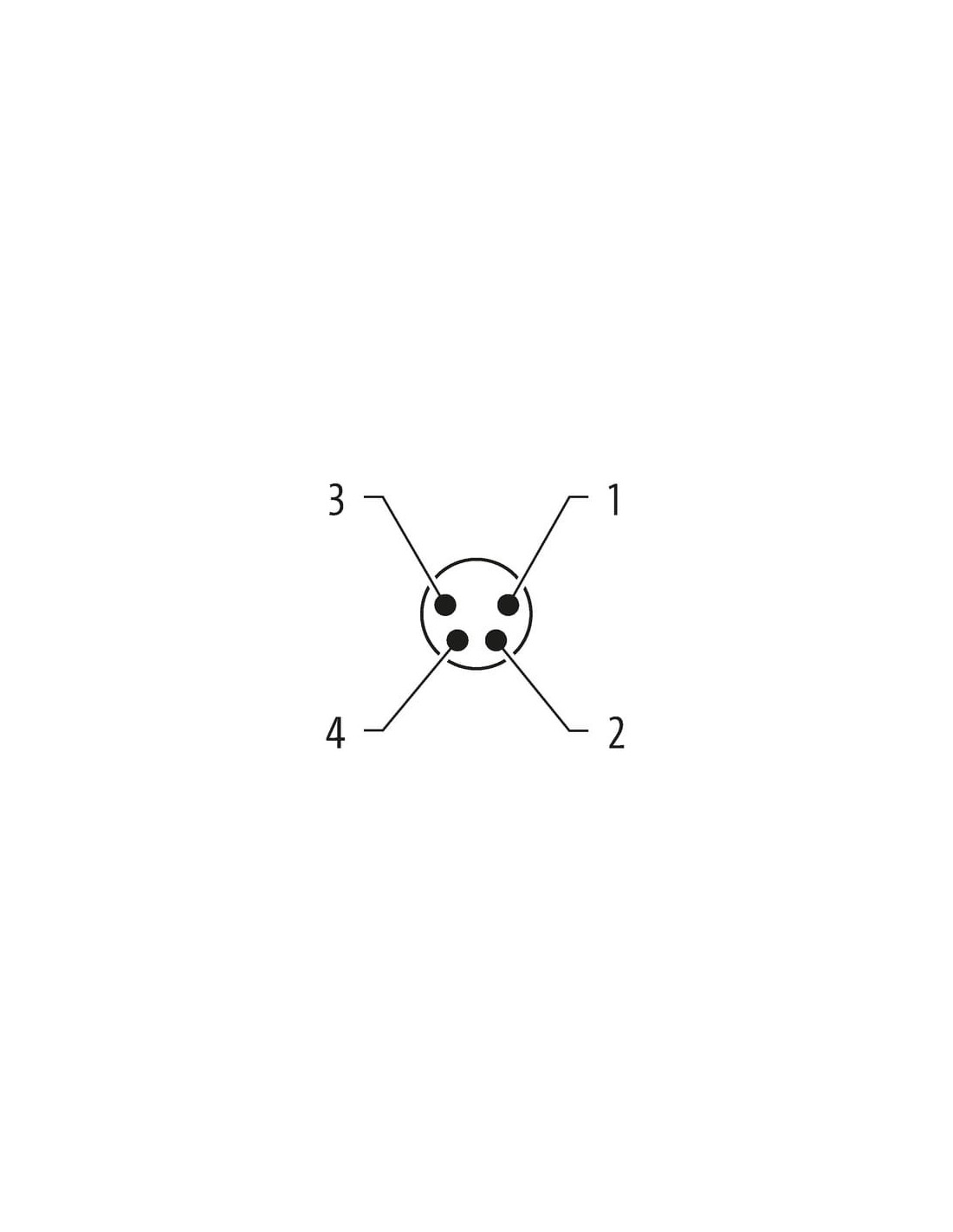

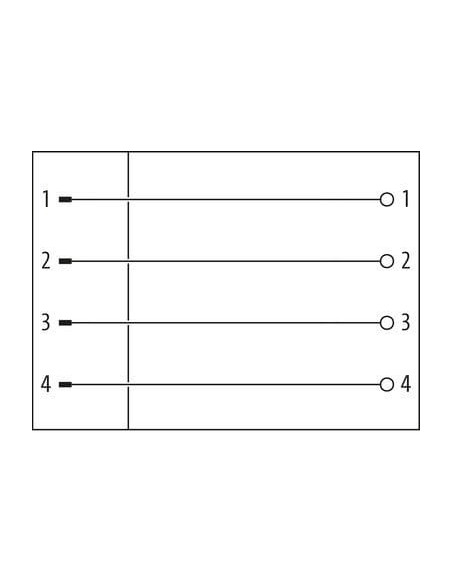

Instalowanie | Układ pinów
| Kodowanie | A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PBT |
| Materiał mocowanie styków | PA66 |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 2,5 mm |
| Obszar zaciskowy maks. | 5 mm |
| Wysokość | 45 mm |
| Szerokość | 13,5 mm |
| Głębokość | 13,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

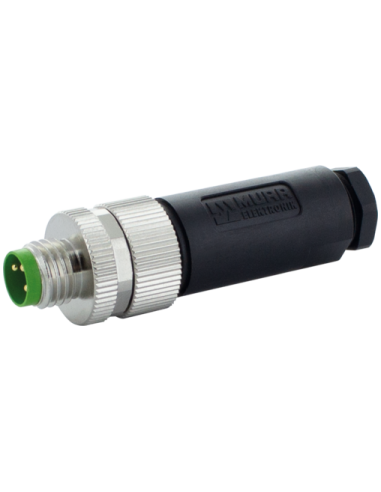

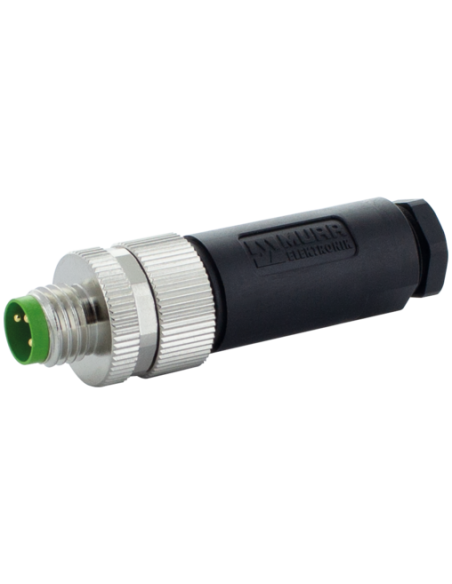

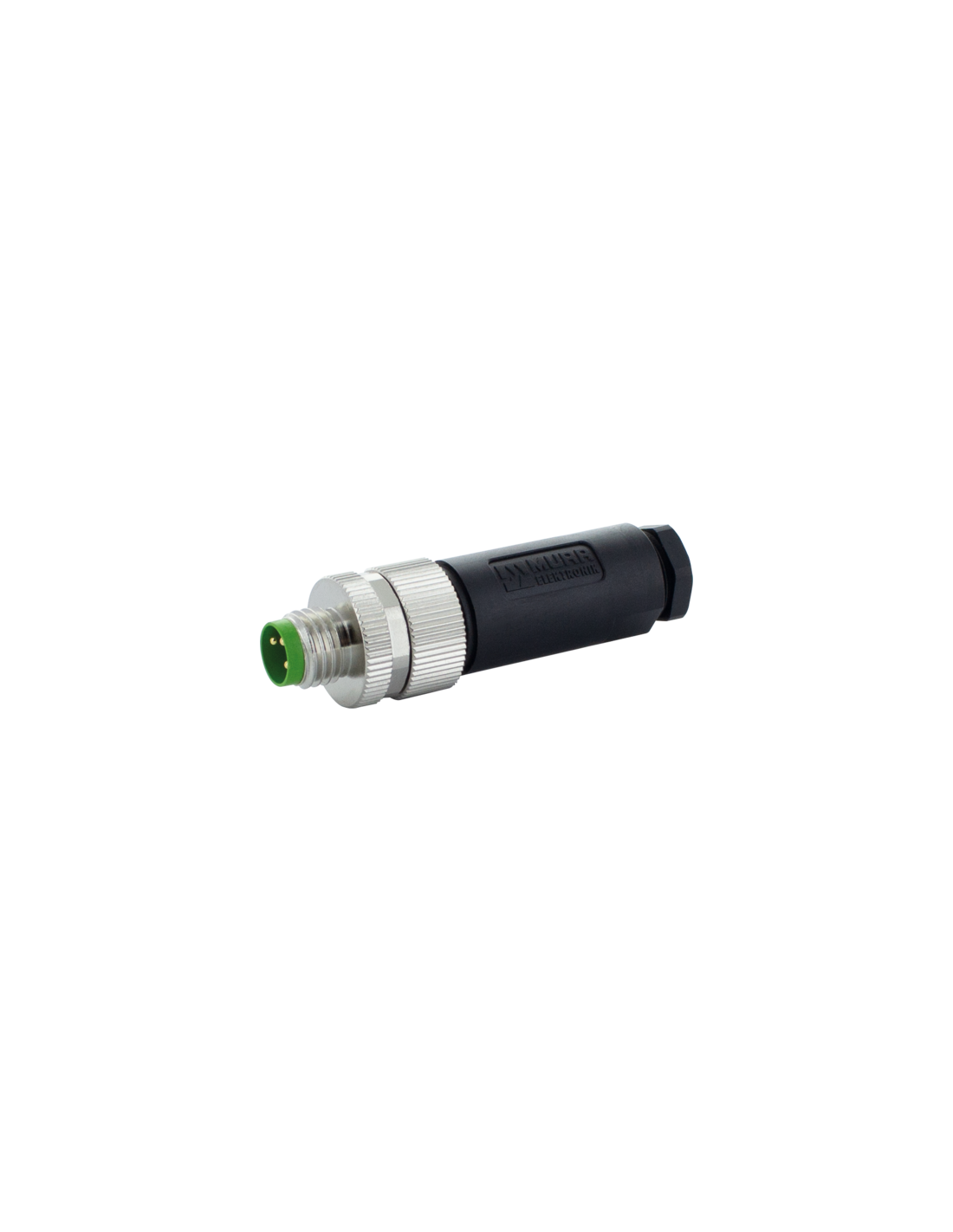

Wtyczka M8 męska, prosta, 4-polowa, zaciski śrubowe – 7000-08611-0000000
Wtyczka M8 męska, prosta, 4-polowa to wysokiej jakości komponent elektroinstalacyjny, który sprawdza się w aplikacjach przemysłowych wymagających niezawodnych i trwałych połączeń sygnałowych oraz zasilających. Wyposażona w zaciski śrubowe, zapewnia łatwy, szybki i pewny montaż, także w trudnych warunkach panujących w halach produkcyjnych oraz w maszynach przemysłowych.
Profesjonalne zastosowanie wtyczki M8 – automatyka i robotyka
Wtyczki M8 o czterech polach połączeniowych znajdują szerokie zastosowanie w automatyce przemysłowej, robotyce, aplikacjach IoT, maszynach pakujących, czujnikach oraz systemach sterowania. Kompaktowa konstrukcja umożliwia łatwą integrację nawet w bardzo ograniczonych przestrzeniach montażowych. Stopień ochrony IP67 zapewnia wysoką odporność na pył i wilgoć, co czyni wtyczkę idealnym wyborem do pracy zarówno wewnątrz, jak i na zewnątrz obiektów przemysłowych.
Najważniejsze cechy i zalety wtyczki M8 z zaciskiem śrubowym
- Wytrzymała obudowa z tworzywa PBT oraz masywne styki mosiężne z powłoką złoconą, co gwarantuje długotrwałą i stabilną pracę nawet przy dużych obciążeniach.
- Prosty montaż za pomocą zacisków śrubowych – optymalne rozwiązanie dla szybkich napraw i wymiany przewodów bez potrzeby lutowania.
- Uniwersalność zastosowania dzięki czterem polom połączeniowym – obsługa sygnałów i zasilania w szerokim zakresie aplikacji.
- Ochrona IP67 – odporność na pył oraz okresowe zanurzenie w wodzie, co zapewnia bezpieczeństwo połączeń nawet w trudnych warunkach przemysłowych.
- Zakres temperatury pracy od -40°C do +85°C – umożliwia użycie w szerokim spektrum środowisk przemysłowych.
- Oznaczenie pinów oraz kodowanie typu A – minimalizuje ryzyko popełnienia błędu podczas podłączania przewodów.
Typowe zastosowania przemysłowe wtyczki M8, 4-polowej, z zaciskiem śrubowym
Wtyczka M8 4-biegunowa z zaciskami śrubowymi wykorzystywana jest w:
- Połączeniach czujników i elementów wykonawczych w maszynach CNC, robotach przemysłowych oraz liniach produkcyjnych.
- Systemach sygnalizacji i zasilania w szafach sterowniczych oraz rozdzielniach automatyki.
- Integracji urządzeń IoT oraz aplikacjach wymagających wytrzymałych złączy odpornych na uszkodzenia mechaniczne oraz wpływ warunków środowiskowych.
- Szybkim montażu i naprawach serwisowych – śrubowe podłączenie bez konieczności użycia specjalistycznych narzędzi.

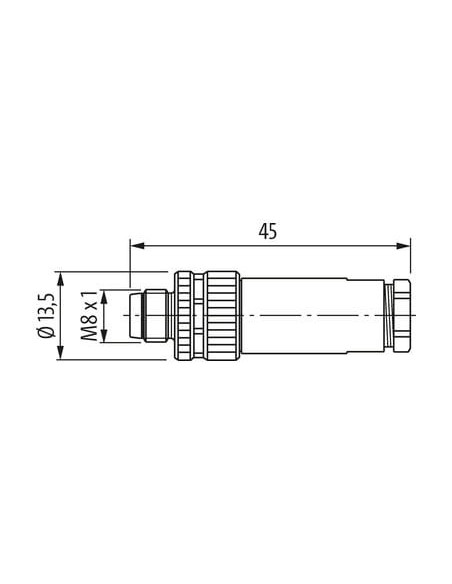

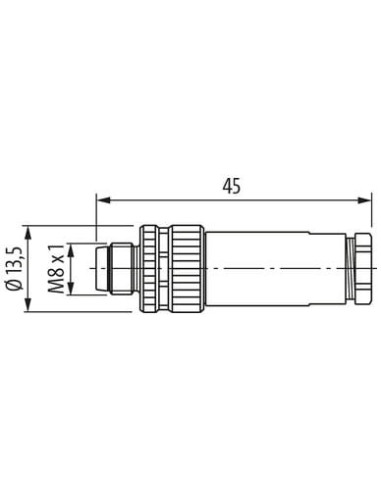

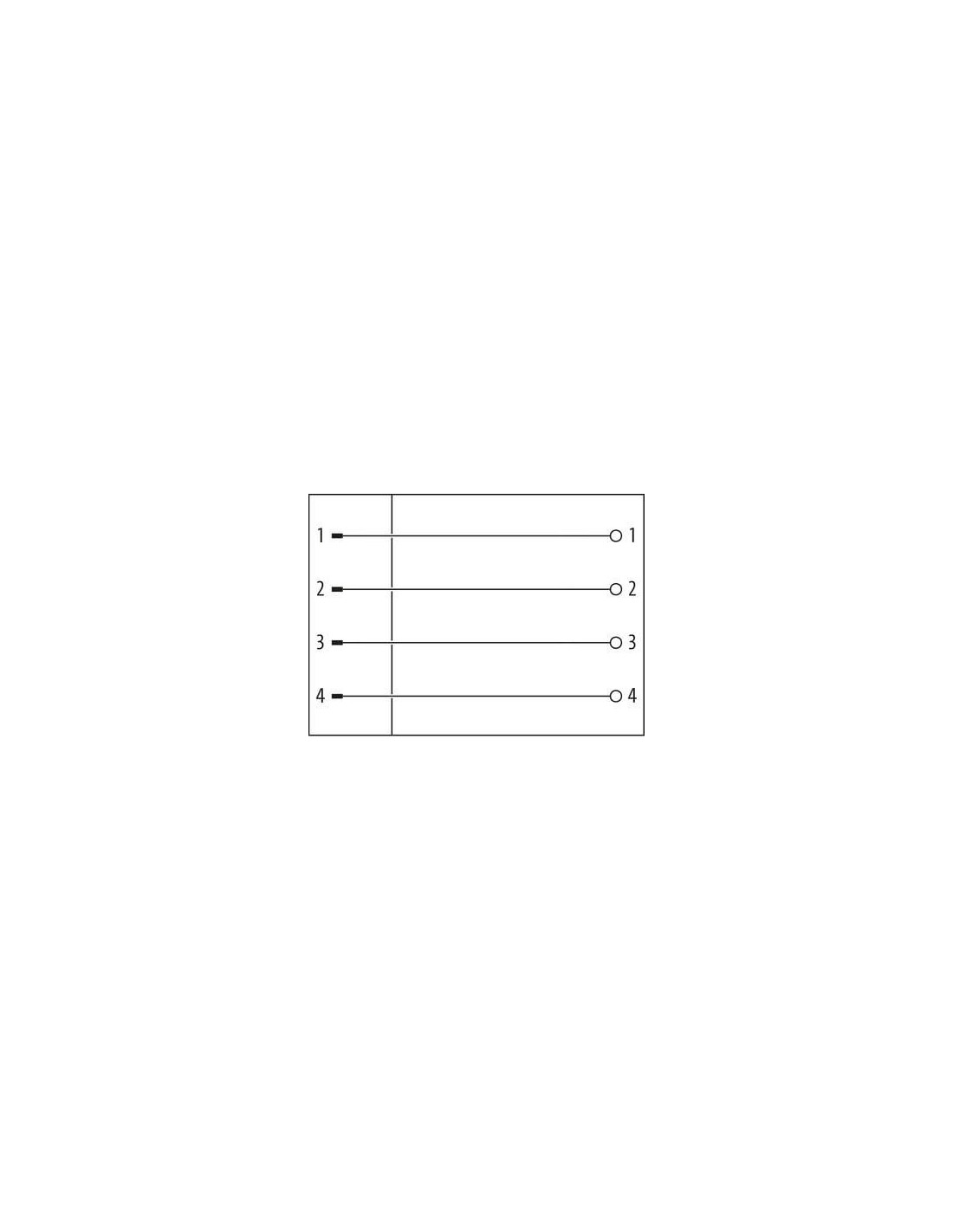

Budowa i ergonomia – rysunki techniczne wtyczki M8 męskiej, prostej
Wytrzymała, wydłużona obudowa o długości 45 mm i średnicy 13,5 mm pozwala na wygodne podłączanie kabli o przekroju od 0,14 do 0,5 mm². Przemyślany układ styków minimalizuje możliwość błędnego montażu przewodów. Elementy połączeniowe zaprojektowane są tak, aby zapewnić skuteczne zabezpieczenie przed naprężeniami mechanicznymi z wykorzystaniem odpowiednich opasek lub zabezpieczeń przewodów.
Bezpieczeństwo i trwałość połączeń wtyczki M8, 4-polowej
Wtyczka spełnia wymogi kategorii przepięciowej III (EN 60664-1) oraz II (EN 60950-1), zapewniając wysoką rezystancję izolacji oraz stopień zanieczyszczenia 3, co gwarantuje bezpieczeństwo połączenia nawet w wymagających środowiskach przemysłowych.
