Dostępny
Żeński proste

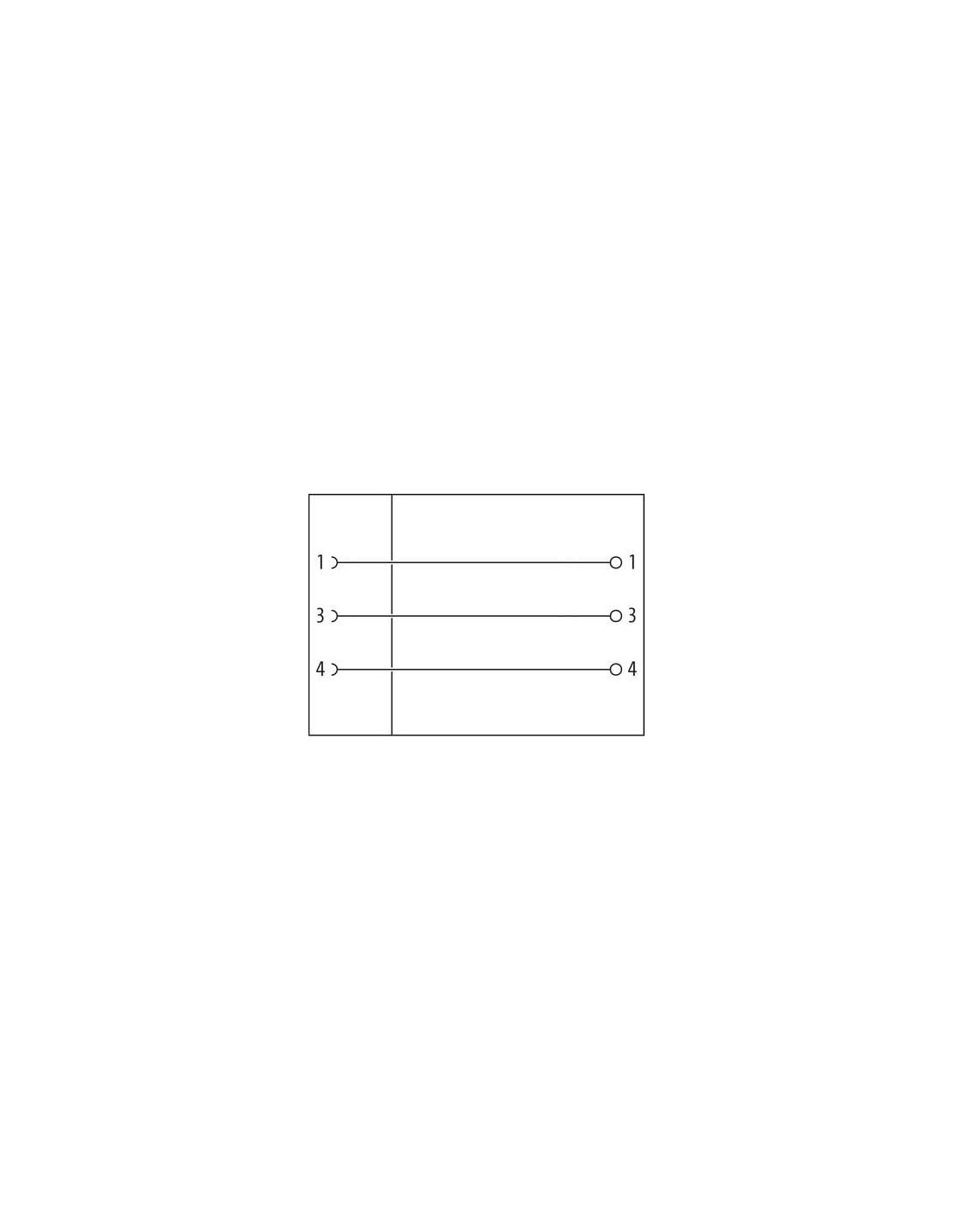

M12, 3-piny
Zaciski nożowe
Przekrój portu: 0.5...1.0 mm²
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 1 mm² |
| Średnica pojedynczej żyły min. | 0,1 mm |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1,6 mm |
| Wire insulation diameter max. | 2 mm |
| Moment obrotowy | 0,6 Nm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 5,5 mm |
| Obszar zaciskowy maks. | 8 mm |
| Wysokość | 55 mm |
| Szerokość | 22 mm |
| Głębokość | 22 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

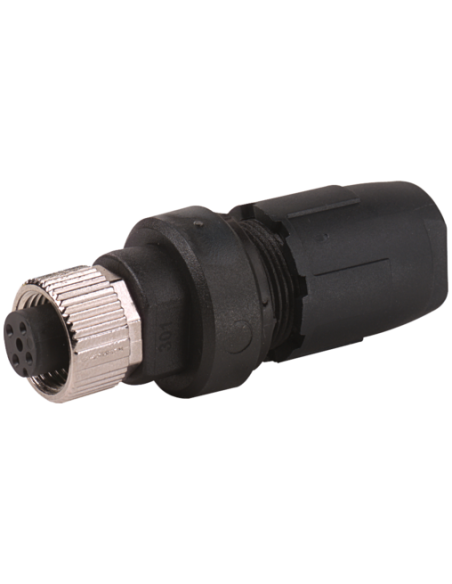

Wtyczka M12 żeńska prosta, 3-polowa – 7000-12621-0000000
Wtyczka M12 żeńska prosta, 3-polowa to niezawodne rozwiązanie przeznaczone do profesjonalnych instalacji automatyki przemysłowej, systemów czujników oraz urządzeń wymagających szybkiego i bezpiecznego połączenia elektrycznego. Produkt został stworzony z myślą o wysokiej odporności chemicznej oraz mechanicznej w trudnych warunkach przemysłowych.
Zastosowanie i możliwości wykorzystania wtyczki M12
Wtyczka M12 3-pin znajduje szerokie zastosowanie w systemach automatyki, urządzeniach pomiarowych, infrastrukturze maszyn oraz w rozbudowanych liniach produkcyjnych. Idealnie sprawdza się jako element instalacyjny w sytuacjach wymagających wytrzymałości, łatwego montażu i wysokiego stopnia ochrony IP67 przed pyłem oraz wodą.
- Automatyka przemysłowa
- Sensory i czujniki
- Systemy transportu wewnętrznego i robotyki
- Szafy sterownicze i rozdzielnie elektryczne
- Aplikacje zewnętrzne i wewnętrzne
Najważniejsze zalety wtyczki MOSA M12 3-polowej
- Prosta konstrukcja – ułatwia szybki montaż i podłączanie przewodów.
- Wytrzymałość na warunki przemysłowe – solidna obudowa z tworzywa sztucznego, odporna na oleje oraz wiele agresywnych mediów.
- Stopień ochrony IP67 – zapewnia niezawodne działanie w środowisku narażonym na działanie pyłów i wilgoci.
- Wysoka wydajność prądowa i napięciowa – do 4 A oraz maksymalnie 32 V AC/DC.
- Zaciski nożowe – szybki oraz pewny sposób instalacji przewodów o przekroju 0,5 – 1,0 mm².
- Funkcje bezpieczeństwa – pewne przykręcenie oraz zabezpieczenie przeciwwstrząsowe.
- Uniwersalność – kompatybilność z większością standardowych kabli i akcesoriów M12.
Budowa i szczegóły techniczne

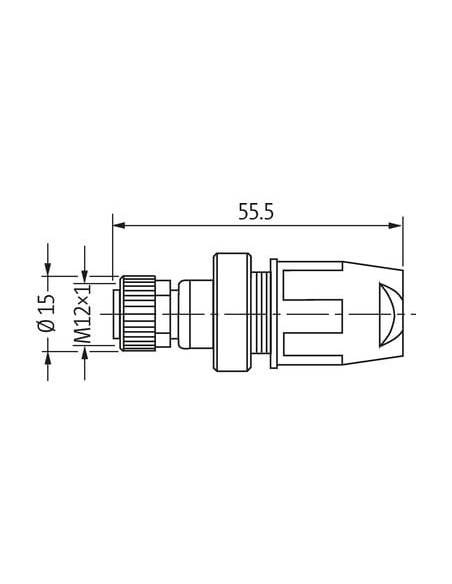

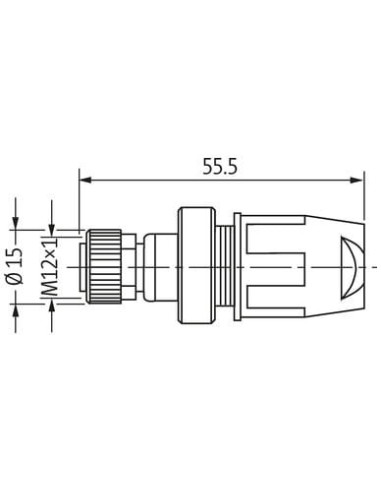

Wtyczka M12 żeńska została zaprojektowana w celu maksymalnego uproszczenia procesu montażu, dzięki prostym zaciskom nożowym oraz ergonomicznej obudowie. Długość całkowita wynosi 55 mm, a kompaktowa średnica pozwala na zastosowanie w ograniczonych przestrzeniach instalacyjnych. Dodatkowym atutem jest radełkowana nakrętka z tworzywa sztucznego, która nie koroduje i umożliwia łatwe dokręcenie bez użycia narzędzi.
Warunki użytkowania i trwałość
Wtyczka MOSA M12 3-pin działa niezawodnie w szerokim zakresie temperatur od -25°C do 85°C. Dodatkowe zalecenia dotyczące instalacji, takie jak zabezpieczenie przed nadmiernym zginaniem kabla oraz ochrona przed obciążeniami mechanicznymi, zapewniają długotrwałe użytkowanie oraz bezpieczeństwo połączeń.
Podsumowanie – Wtyczka M12 3-pin – idealna do automatyki przemysłowej
Solidna wtyczka M12 żeńska, prosta jest produktem dedykowanym branży przemysłowej, w której liczy się nie tylko niezawodność, ale także prostota, trwałość i kompatybilność z innymi elementami systemu. Elastyczność zastosowania, wysoki poziom ochrony oraz intuicyjny montaż sprawiają, że jest to optymalne rozwiązanie dla nowoczesnych linii produkcyjnych oraz instalacji wymagających najwyższej jakości połączeń elektrycznych.
