Dostępny
Męski 90°

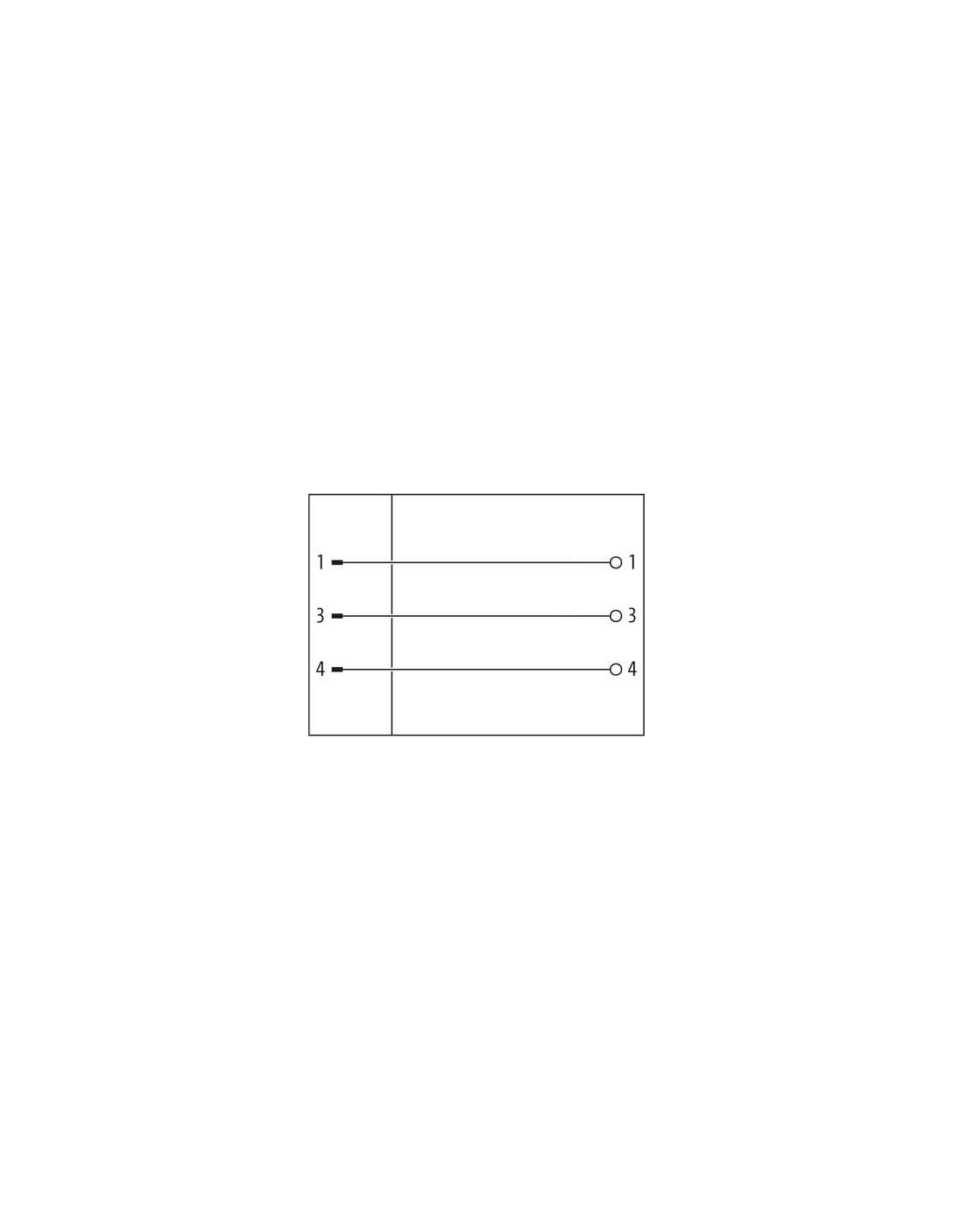

M12, 3-piny
Zaciski nożowe
Przekrój portu: 0.25...0.5 mm²
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,25 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
| Średnica pojedynczej żyły min. | 0,1 mm |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1,2 mm |
| Wire insulation diameter max. | 1,6 mm |
| Moment obrotowy | 0,6 Nm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 5,1 mm |

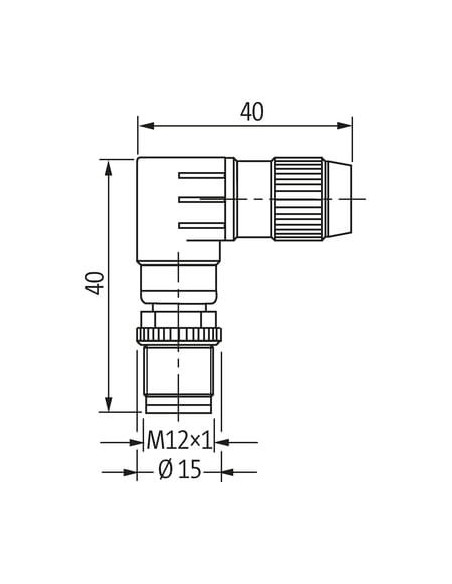

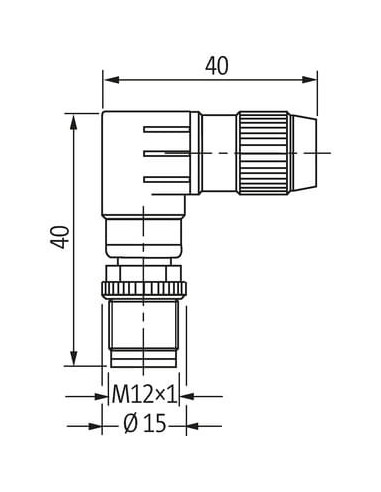

| Wysokość | 40 mm |
| Szerokość | 40 mm |
| Głębokość | 15 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

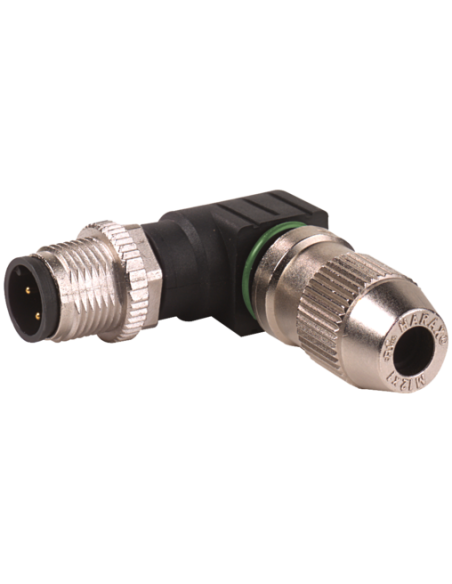

Wtyczka M12 męska kątowa 3-pinowa 7000-12541-0000000 – trwałe i niezawodne połączenie
Wtyczka M12 męska kątowa o kodzie 7000-12541-0000000 to profesjonalny element połączeniowy, zaprojektowany z myślą o wymagających aplikacjach przemysłowych, gdzie liczy się trwałość, odporność na warunki zewnętrzne oraz pewność przesyłu sygnału. Konstrukcja kątowa (90 stopni) zapewnia oszczędność miejsca i umożliwia montaż w trudno dostępnych przestrzeniach.
Podstawowe cechy i zalety wtyczki M12 męskiej kątowej
- Kątowy korpus umożliwiający łatwy montaż w ograniczonych przestrzeniach oraz lepszą organizację okablowania.
- Obudowa o wysokiej odporności na uszkodzenia mechaniczne oraz działanie agresywnych mediów.
- Stopień ochrony IP67 gwarantujący pełną szczelność przed pyłem i wodą po właściwym zainstalowaniu i dokręceniu wtyczki.
- 3 piny – standard przemysłowy umożliwiający przesyłanie sygnałów lub zasilania.
- Złącze M12 z metalowym radełkowanym pierścieniem, zapewniającym pewne i trwałe połączenie.
- Zakres obsługiwanych przekrojów przewodów: 0,25–0,5 mm², co umożliwia uniwersalne dopasowanie do wielu typów instalacji.
- Maksymalne napięcie robocze: 32 V AC/DC oraz prąd do 4 A na styk – idealne do systemów automatyki, czujników i aktuatorów.
- Odporność na warunki środowiskowe – szeroki zakres temperatury pracy od -25°C do +85°C.
- Solidne zabezpieczenie przeciwwstrząsowe, istotne w dynamicznych środowiskach przemysłowych.
Zastosowania wtyczki M12 kątowej – przemysł, automatyka, maszyny
Wtyczka M12 męska kątowa jest szeroko stosowana w:
- systemach automatyki przemysłowej,
- liniach produkcyjnych i maszynach CNC,
- układach czujników i siłowników,
- instalacjach robotycznych,
- technice transportowej i magazynowej,
- systemach sterowania i monitoringu.
Jej kompaktowa budowa oraz wysoki standard szczelności i niezawodności sprawiają, że doskonale sprawdza się w trudnych warunkach środowiskowych oraz w miejscach narażonych na częste wibracje i wilgoć.
Montaż i dodatkowe informacje techniczne
Wtyczka została zaprojektowana do łatwego i szybkiego montażu przy użyciu zacisków nożowych, co umożliwia pewne podłączenie przewodów bez potrzeby użycia specjalistycznych narzędzi. Korpus wtyczki oraz metalowy pierścień zabezpieczający zapewniają wytrzymałość mechaniczną oraz pewność połączenia nawet w warunkach intensywnej eksploatacji.
Profilowane wejście na przewód oraz dodatkowe uszczelnienie minimalizują ryzyko uszkodzeń związanych z naprężeniami czy zginaniem przewodu. Zgodność z normami oraz zalecane momenty dokręcania gwarantują długotrwałą i bezawaryjną pracę.
Dlaczego warto wybrać wtyczkę M12 męską kątową 7000-12541-0000000?
- Uniwersalność i szeroki zakres zastosowań w przemyśle i automatyce,
- Odporność na czynniki chemiczne (w szczególnych przypadkach należy sprawdzić zgodność materiałów z aplikacją),
- Prosty montaż i serwisowanie dzięki sprawdzonym rozwiązaniom konstrukcyjnym,
- Kompaktowe wymiary (40 x 40 x 15 mm), co ułatwia montaż nawet w ograniczonej przestrzeni.
Wtyczka M12 męska kątowa to doskonały wybór dla wszystkich, którzy poszukują niezawodnych i trwałych rozwiązań przyłączeniowych do zastosowań przemysłowych i automatyki.
