Dostępny
Męski prosty
M12, 5-piny
ekranowany
Zaciski śrubowe
Zakres mocowania (Ø kabla): 4...6 mm
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Instalowanie | Podłączanie
| Typ połączenia | Zaciski śrubowe SK |
| Moment obrotowy | 0,6 Nm |
| Rozwartość klucza | SW18 |
Dane techniczne | Ochrona urządzenia
| Ekranowany | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Materiał obudowa | Stop miedzi |
| Blokada materiału | Stop miedzi |
Dane mechaniczne | Dane montażowe
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

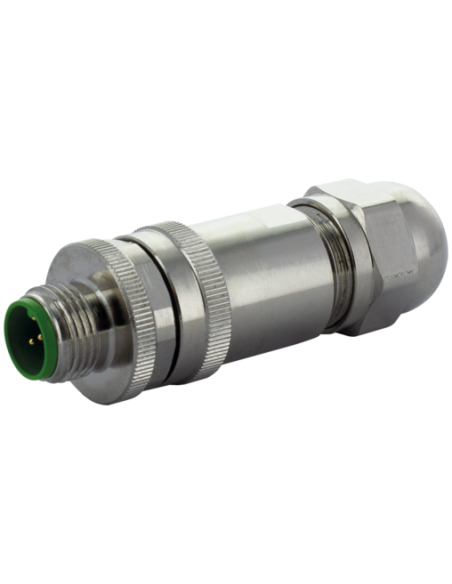

Wtyczka M12 męska, prosta, 5-polowa, ekranowana – profesjonalne złącze przemysłowe
Wtyczka M12 męska, prosta, 5-polowa, ekranowana o kodzie produktu 7000-13302-0000000 to wysokiej jakości komponent dedykowany do zastosowań przemysłowych, automatyki oraz instalacji wymagających pewnego i trwałego połączenia elektrycznego. Złącze charakteryzuje się wytrzymałą konstrukcją, zgodnością z wymaganiami IP67 oraz uniwersalnym zastosowaniem w przemyśle, gdzie niezawodność, ochrona przed zakłóceniami elektromagnetycznymi i odporność na trudne warunki są kluczowe.
Zastosowania złącza M12 męskiego, 5-pinowego
To ekranowane złącze M12 znajduje szerokie zastosowanie w:
- systemach automatyki przemysłowej,
- czujnikach i urządzeniach pomiarowych,
- rozgałęzieniach i instalacjach maszyn,
- robotyce oraz liniach produkcyjnych,
- systemach sterowania i monitoringu,
- aplikacjach wymagających wysokiej szczelności i odporności na zanieczyszczenia.
Najważniejsze cechy i zalety męskiej wtyczki M12, ekranowanej
Wysoka odporność na warunki środowiskowe – dzięki klasie szczelności IP67, złącze jest zabezpieczone przed działaniem wody i pyłów, a także nadaje się do pracy w trudnych warunkach przemysłowych.
Ekranowanie – konstrukcja z ekranowaniem minimalizuje wpływ zakłóceń elektromagnetycznych, co zapewnia niezawodną i stabilną transmisję sygnałów, nawet w miejscach o dużym natężeniu instalacji elektrycznych.
Wytrzymałe materiały – styki wykonane są ze stopu miedzi i pokryte warstwą złota, co gwarantuje długą żywotność, niski opór kontaktowy i znakomitą przewodność elektryczną.
Szeroki zakres temperatury pracy – złącze funkcjonuje niezawodnie w zakresie od -40°C do +85°C, co pozwala na montaż w chłodniach, halach produkcyjnych, maszynach czy na zewnątrz obiektów przemysłowych.
Łatwy montaż – zaciski śrubowe zapewniają szybkie, pewne i trwałe połączenie przewodów o przekroju do 0,75 mm², a konstrukcja umożliwia swobodny montaż kabli o średnicy od 4 do 6 mm.

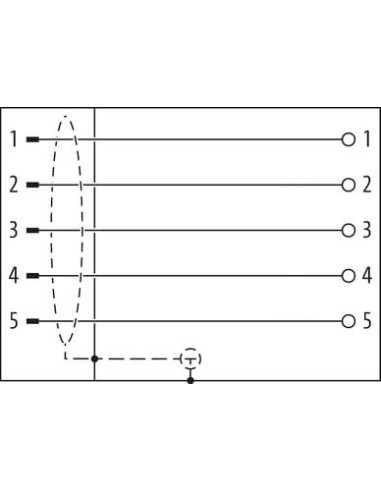

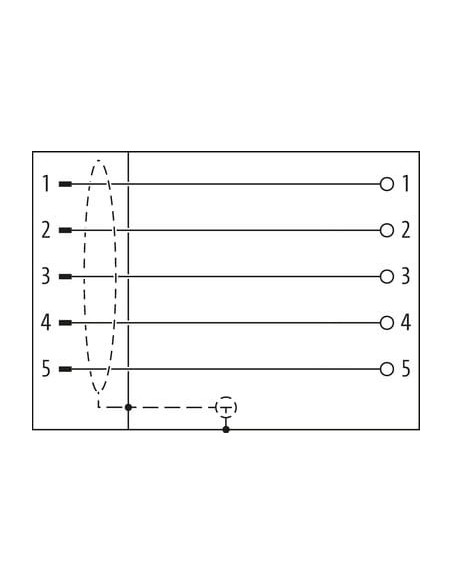

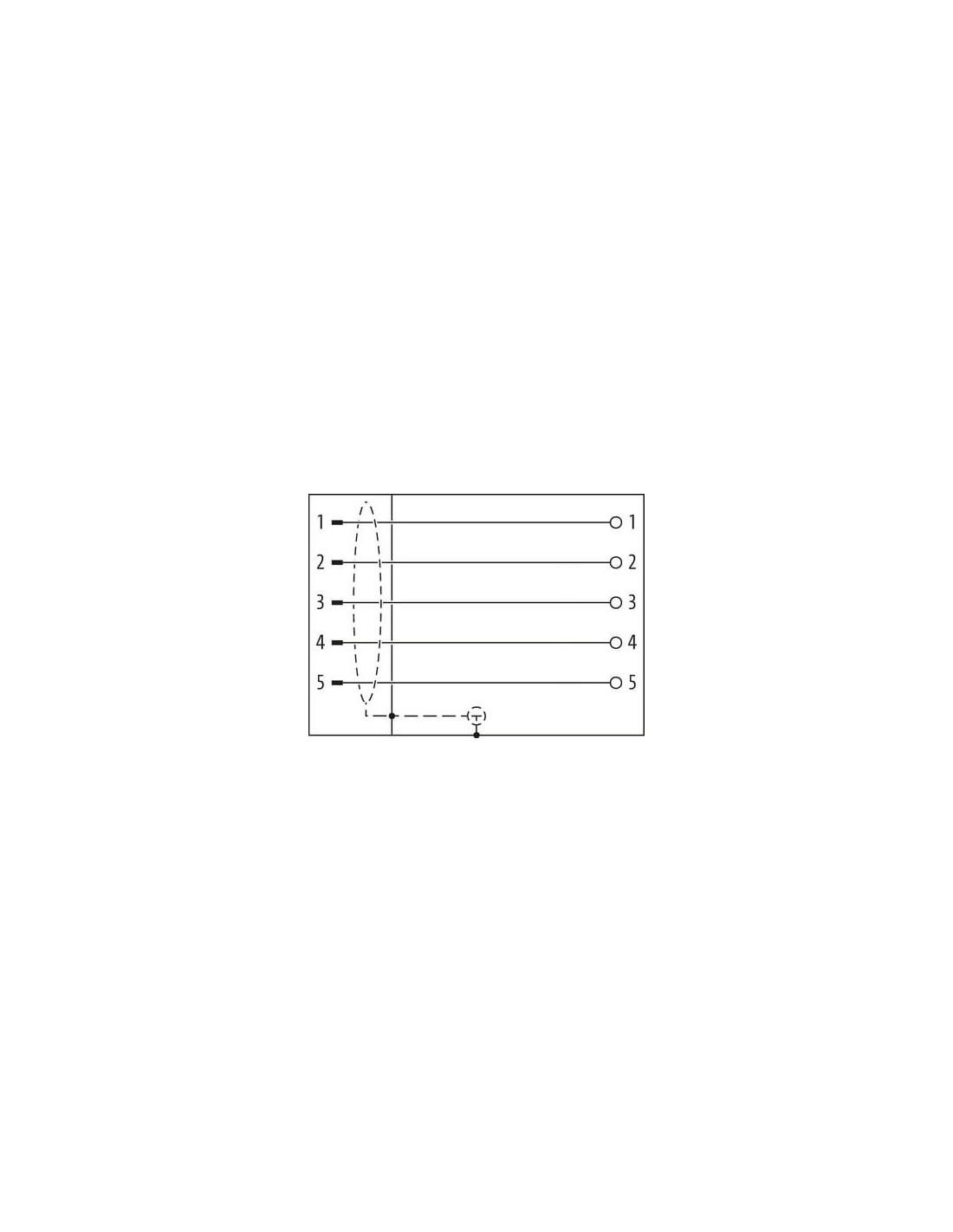

Budowa i schemat podłączenia

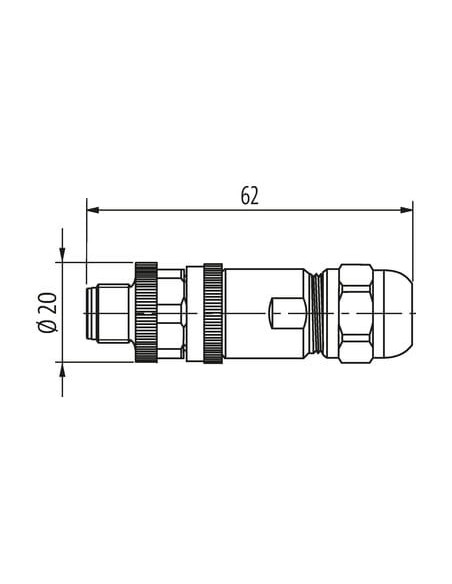

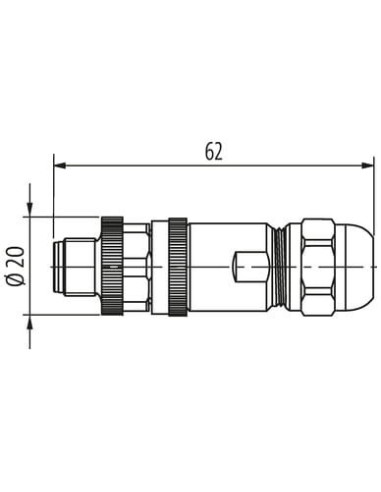

Wtyczkę zaprojektowano w standardzie M12, 5-pinów. Budowa o długości 62 mm i średnicy 20 mm sprawia, że komponent łatwo dopasować do większości standardowych instalacji. Prosta forma męska umożliwia wygodne wpinanie do gniazd typu M12 w panelach lub urządzeniach automatyki.
Odpowiednio oznakowane piny oraz czytelny schemat podłączenia ułatwiają prawidłową instalację oraz eliminują ryzyko błędnego okablowania.
Typowe wykorzystanie złącza M12 ekranowanego, prostego
- Automatyka przemysłowa i integracja systemów sterujących
- Systemy przesyłu sygnałów i danych
- Aplikacje pomiarowe i systemy bezpieczeństwa
- Podłączanie czujników, siłowników oraz innych komponentów w liniach produkcyjnych
- Przemysł spożywczy, chemiczny oraz każda gałąź wymagająca ochrony przed wilgocią i pyłami
Męska, prosta wtyczka M12 z 5 pinami to gwarancja stabilności połączenia oraz niezawodnej pracy w wymagających środowiskach przemysłowych. Bezpieczeństwo i trwałość połączenia potwierdzają uzyskane certyfikaty branżowe widoczne na stronie produktu.
