Męski prosty
M12, 3-piny
Zaciski nożowe
Przekrój portu: 0.5...1.0 mm²
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,5 mm² |
| Przekrój przyłącza maks. | 1 mm² |
| Średnica pojedynczej żyły min. | 0,1 mm |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1,6 mm |
| Wire insulation diameter max. | 2 mm |
| Moment obrotowy | 0,6 Nm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 5,5 mm |
| Obszar zaciskowy maks. | 8 mm |
| Wysokość | 57,3 mm |
| Szerokość | 22 mm |
| Głębokość | 22 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

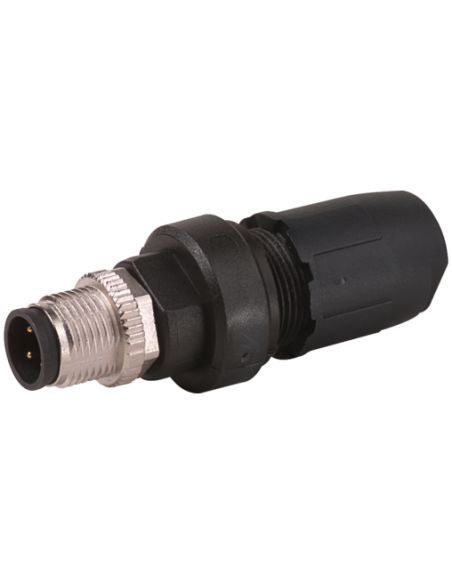

Wtyczka M12 męska, prosta 3-polowa – uniwersalne złącze przemysłowe
Wtyczka MOSA M12 męska, prosta, 3-polowa 7000-12501-0000000 to niezawodne rozwiązanie do zastosowań przemysłowych i automatyki, gdzie liczą się trwałość, bezpieczeństwo oraz wygoda montażu. Złącza M12 należą do jednych z najczęściej używanych w przemyśle, dzięki odporności na czynniki środowiskowe oraz łatwości podłączania.
Wytrzymała konstrukcja do wymagających aplikacji
Obudowa wtyczki M12 wykonana jest z wysokiej jakości tworzywa sztucznego, co zapewnia dobrą odporność chemiczną i na oleje. W połączeniu z metalowym gwintem oraz solidnym systemem zaciskowym, wtyczka doskonale nadaje się do pracy w środowiskach narażonych na wilgoć, kurz oraz drgania mechaniczne.
Klasa szczelności IP67 gwarantuje pełną ochronę przed wnikaniem pyłów oraz krótkotrwałym zanurzeniem w wodzie, co umożliwia wykorzystanie wtyczki w instalacjach zewnętrznych oraz w trudnych warunkach przemysłowych.
Niezawodne połączenie elektryczne i łatwy montaż
- 3 piny – umożliwiają podłączenie trzech przewodów, często stosowane w czujnikach, siłownikach czy instalacjach automatyki przemysłowej.
- Zaciski nożowe – zapewniają pewny i trwały kontakt elektryczny.
- Prosty montaż – możliwy dzięki szerokiemu zakresowi przekroju żył (0,5–1 mm²) oraz ergonomicznemu kształtowi obudowy.
- Ochrona przeciwwstrząsowa – wtyczka jest zaprojektowana tak, aby wytrzymać drgania i wibracje występujące w zastosowaniach przemysłowych.
- Wytrzymałość temperaturowa – sprawdza się w szerokim zakresie temperatur od -25°C do +85°C.
Zastosowanie wtyczki M12 3-polowej
Wtyczka MOSA M12 znajduje szerokie zastosowanie w instalacjach przemysłowych, automatyce, robotyce, maszynach produkcyjnych oraz systemach przesyłu danych i zasilania. Stanowi idealny wybór do podłączania:
- czujników i siłowników w automatyce przemysłowej,
- systemów pomiarowych,
- czujników bezpieczeństwa,
- elementów wyposażenia maszyn i linii produkcyjnych,
- urządzeń sterujących i monitorujących.
Bezpieczeństwo i niezawodność złącza przemysłowego
Konstrukcja wtyczki M12 zapewnia wysoką niezawodność oraz minimalizuje ryzyko rozłączenia pod wpływem wibracji czy przypadkowych szarpnięć. Zaleca się dodatkowe zabezpieczenie przewodu, np. opaskami kablowymi, aby uniknąć uszkodzeń mechanicznych.

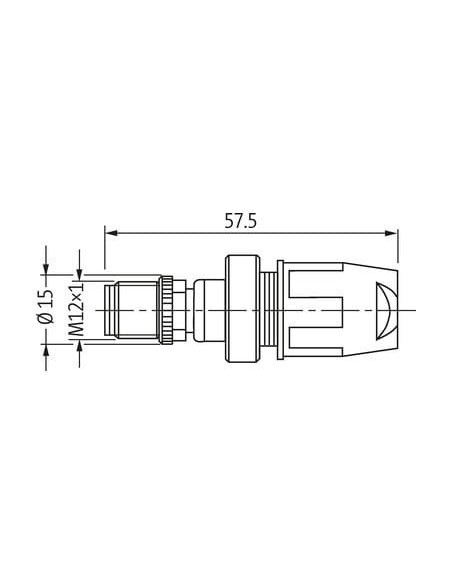

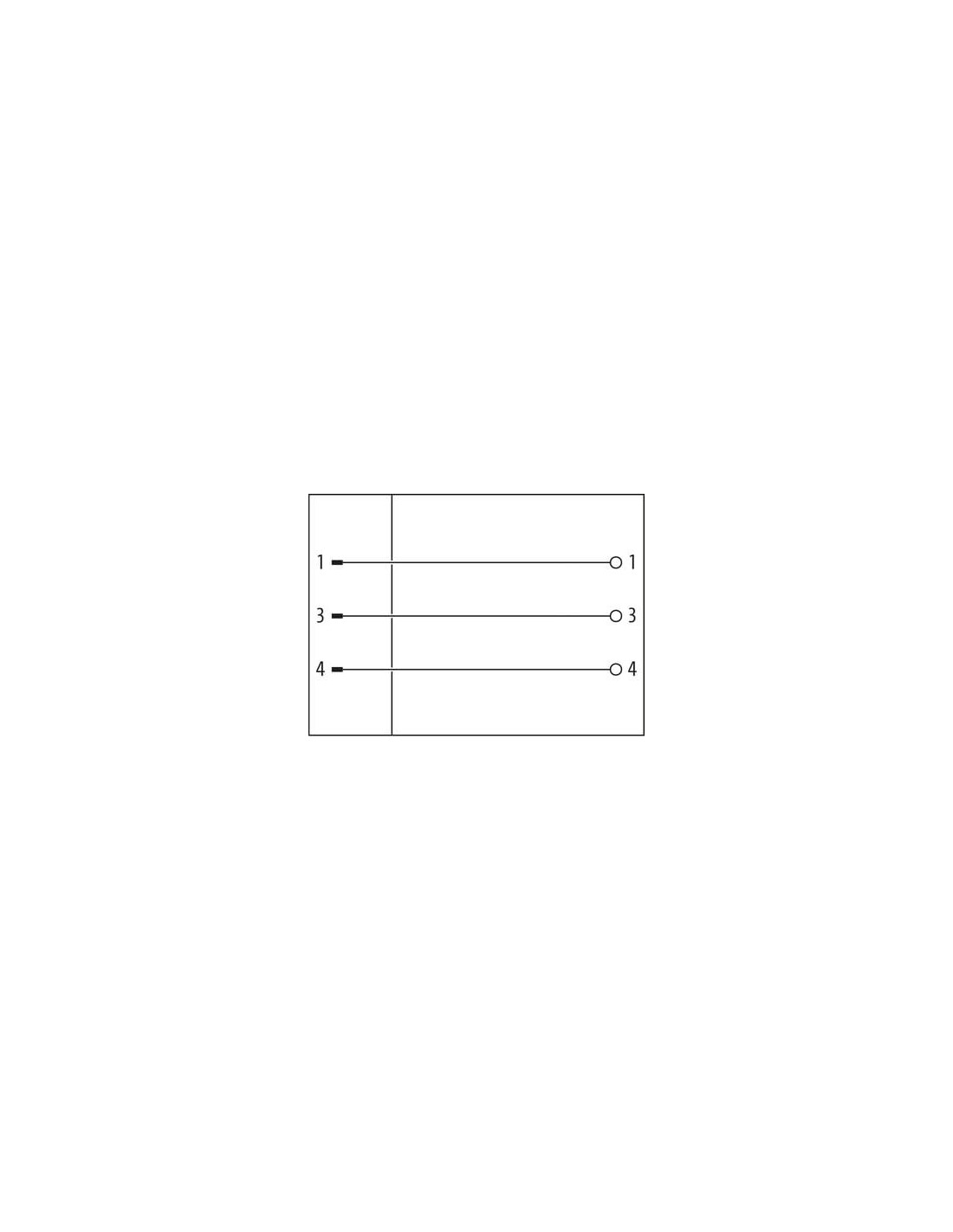

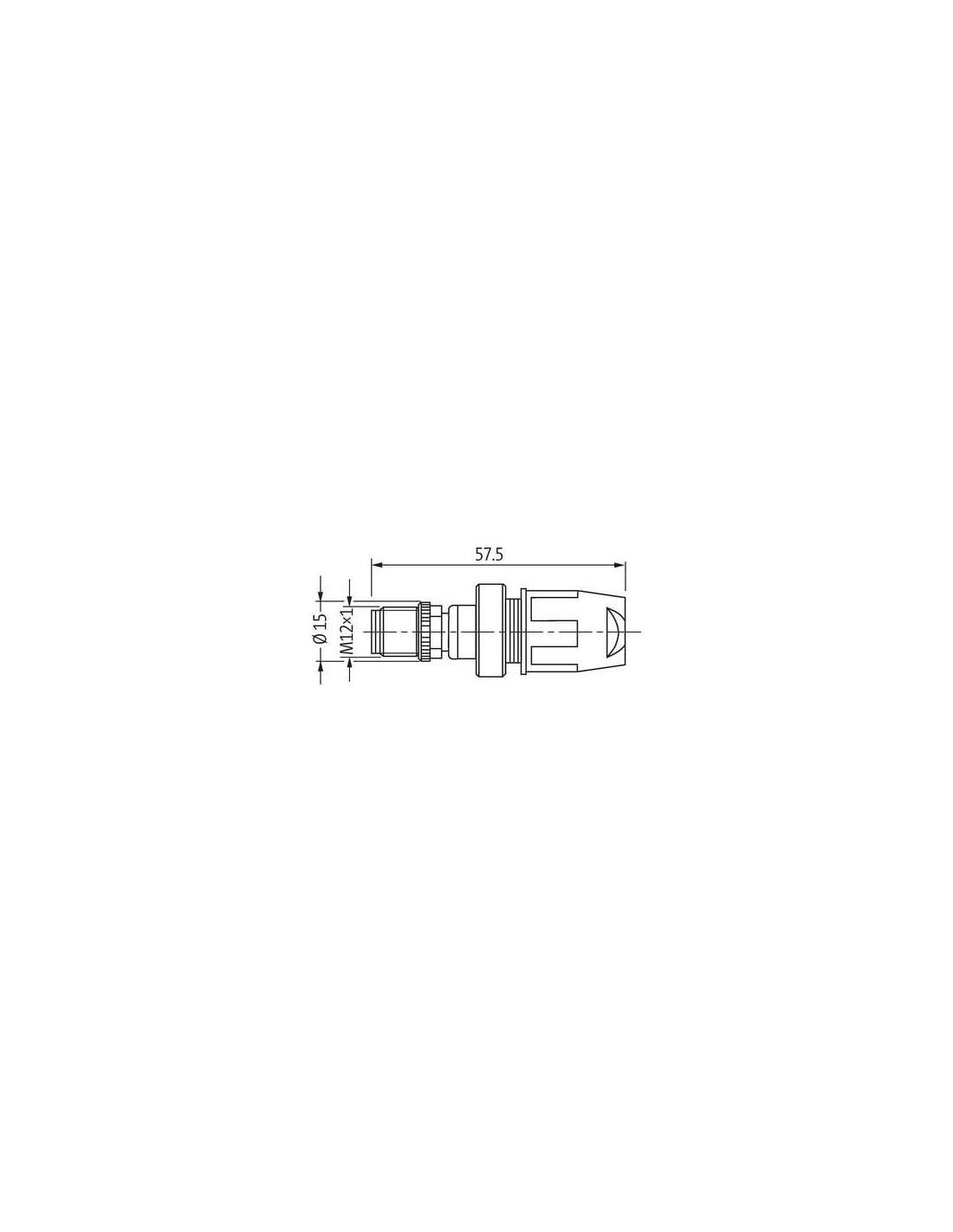

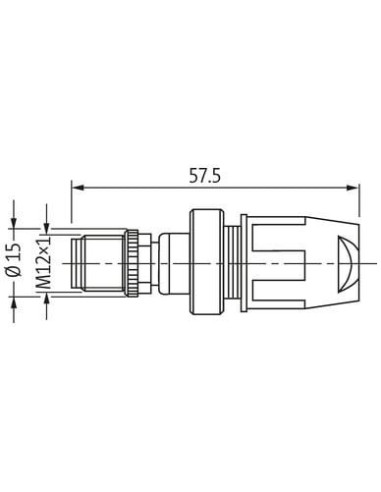

Odpowiednio dobrana geometria połączeń oraz prosta identyfikacja pinów gwarantują pewny i jednoznaczny montaż – co ilustrują zamieszczone schematy połączeń i widoki złącza.
