Dostępny
Żeński 90°
M12, 4-piny
Zaciski śrubowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | przykręcone, pluggable |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | female |
| Kodowanie | A |

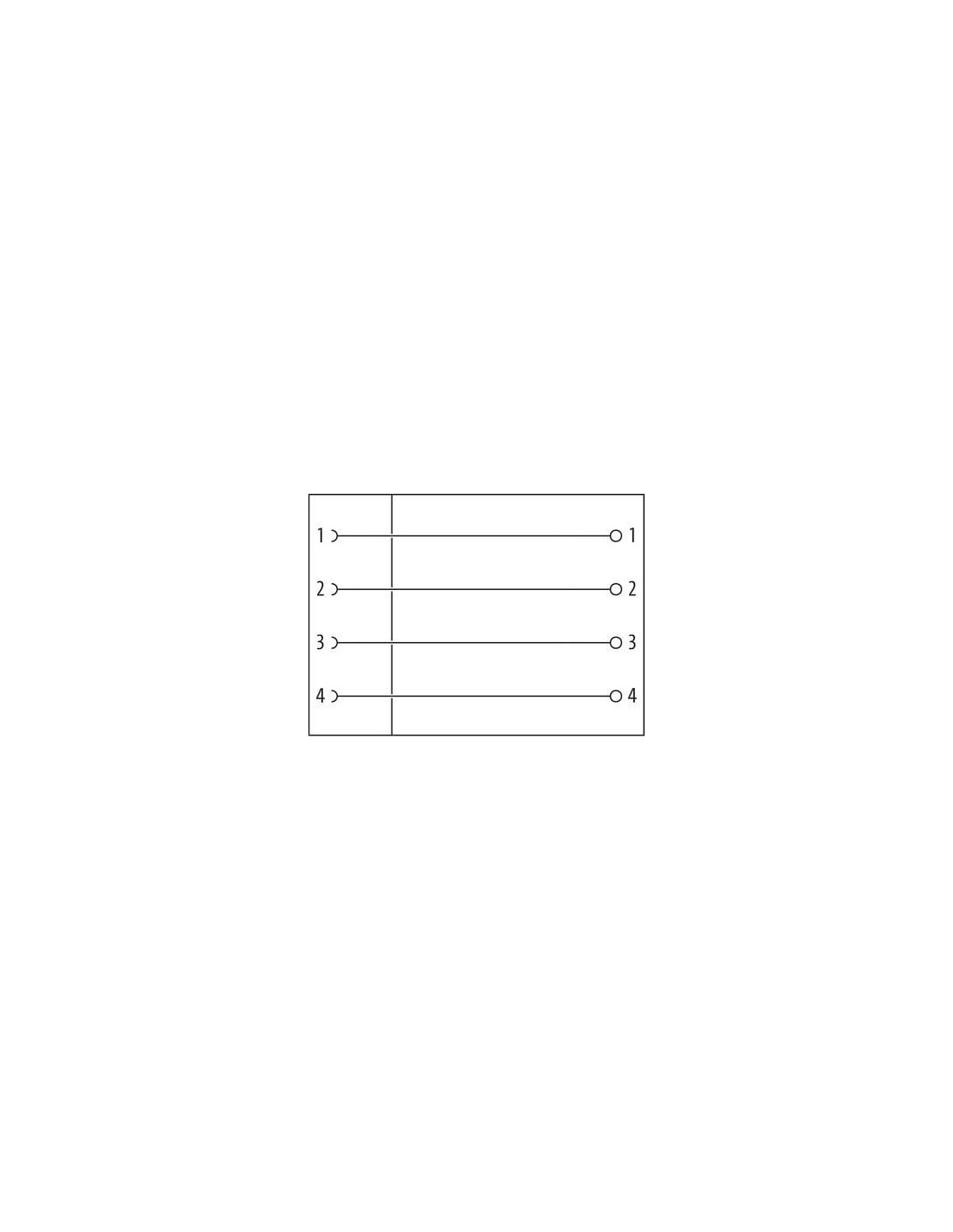

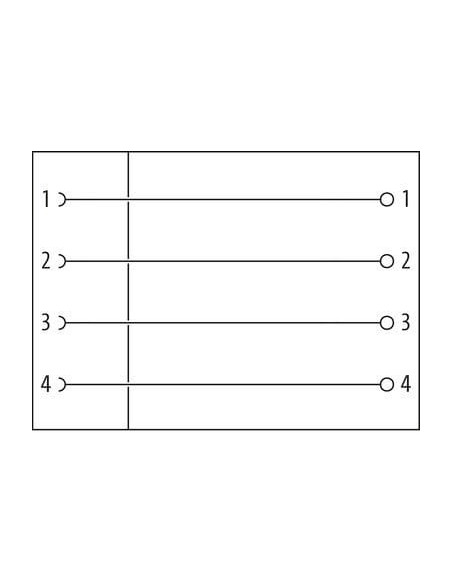

| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | samozłączne |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. (40 °C) | 7,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 1,5 mm² |
| Rotation option | 90° (4 outlet directions) |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Obszar zaciskowy min. | 2,5 mm |
| Obszar zaciskowy maks. | 8 mm |

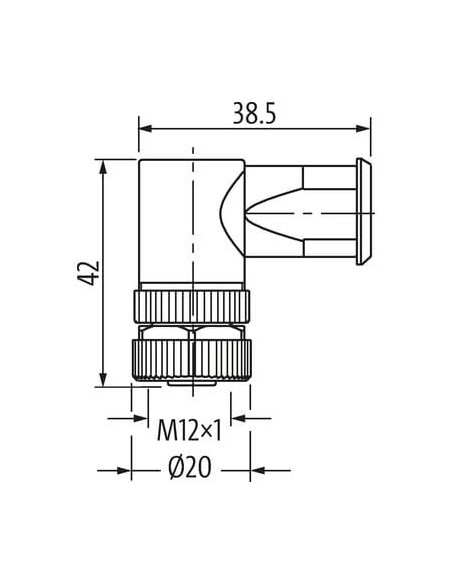

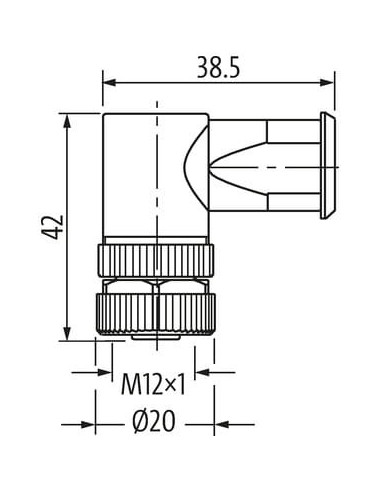

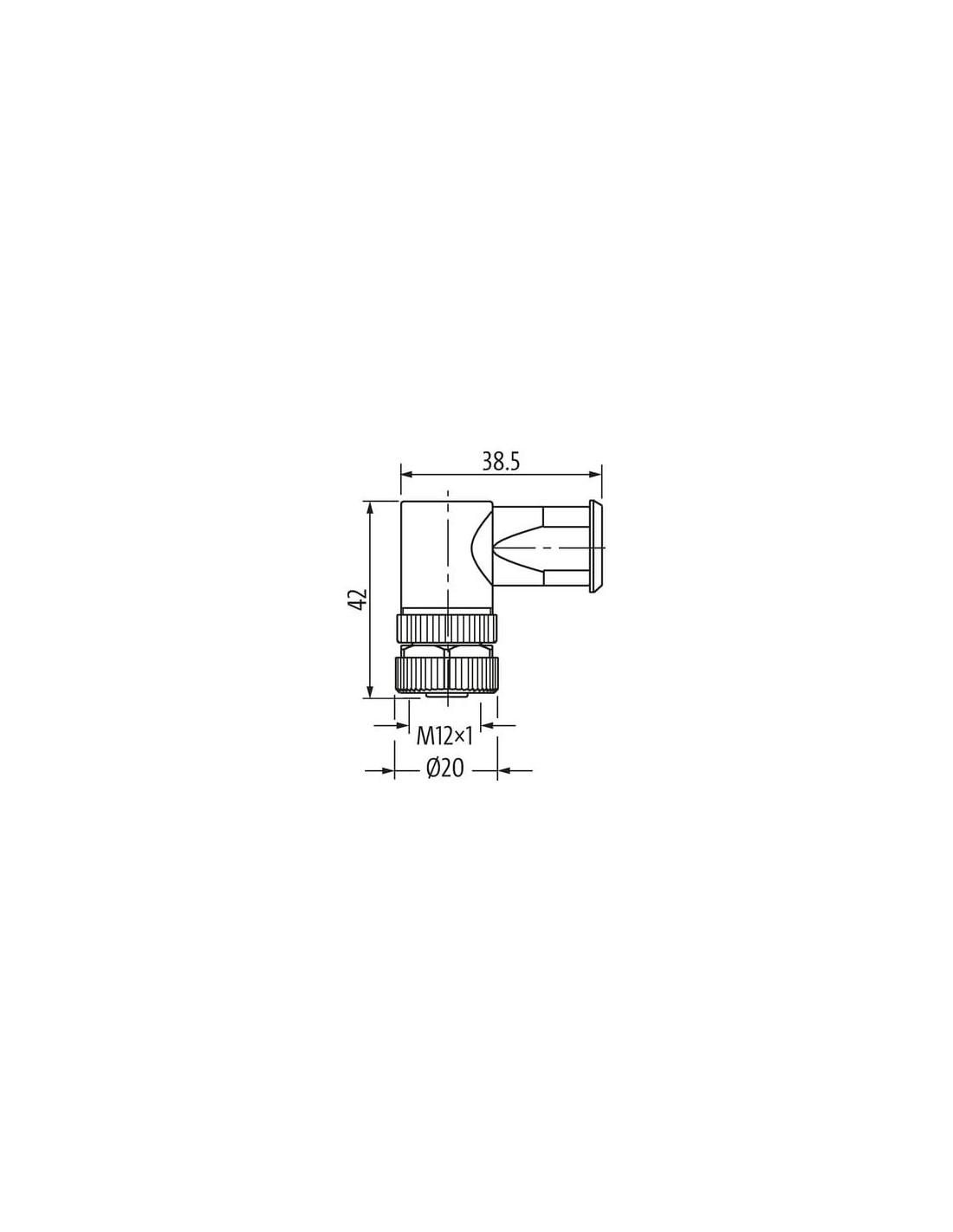

| Wysokość | 42 mm |
| Szerokość | 28,5 mm |
| Głębokość | 20 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

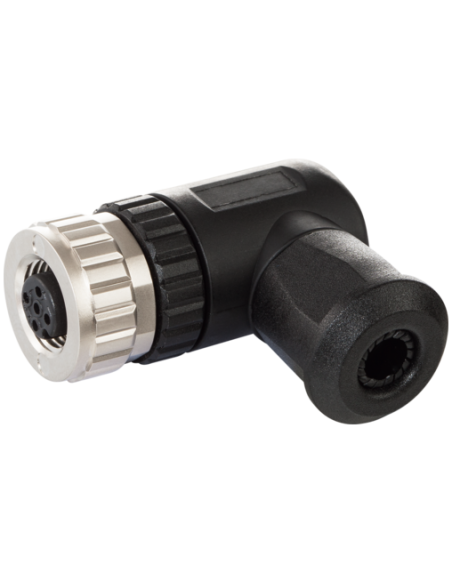

Wtyczka M12 żeńska 90° z zaciskami śrubowymi – niezawodne połączenie przemysłowe
Wtyczka M12 żeńska 90° z zaciskami śrubowymi to specjalistyczny element instalacyjny, który znajduje szerokie zastosowanie w automatyce przemysłowej, systemach maszyn, robotyce oraz w instalacjach czujników i siłowników. Konstrukcja kątowa 90° w połączeniu z niezawodnymi zaciskami śrubowymi gwarantuje wygodne i trwałe podłączenie przewodów nawet w miejscach o ograniczonej przestrzeni montażowej.
Najważniejsze zalety i możliwości wykorzystania złącza M12 4-pin
Wtyczka M12 4-pin to uniwersalne rozwiązanie umożliwiające elastyczne i bezpieczne podłączanie przewodów sygnałowych oraz zasilających. Produkt wyróżnia się:
- Odpornością chemiczną – obudowa wykonana z wysokiej jakości tworzywa sztucznego chroni złącze przed działaniem olejów oraz wielu agresywnych substancji stosowanych w warunkach przemysłowych.
- Wysokim stopniem ochrony IP67, zapewniającym skuteczną ochronę przed wnikaniem pyłu i wilgoci, co umożliwia stosowanie złącza w trudnych środowiskach przemysłowych.
- Konstrukcją kątową 90° – pozwalającą na wygodne prowadzenie przewodów w czterech kierunkach, co ułatwia optymalne zagospodarowanie przestrzeni w szafach i pulpitach sterowniczych.
- Trwałością mechaniczną – przewidzianą na minimum 100 cykli podłączania i odłączania.
- Bezpieczeństwem użytkowania – zaciski śrubowe umożliwiają szybki montaż oraz pewne zamocowanie przewodów o przekroju od 0,14 do 1,5 mm².
Typowe zastosowanie wtyczki M12 kątowej
Wtyczka M12 żeńska 90° znajduje zastosowanie wszędzie tam, gdzie niezbędne jest niezawodne i szczelne połączenie sygnałowe lub zasilające, w tym:
- Automatyczne linie produkcyjne i montażowe
- Maszyny przemysłowe oraz urządzenia technologiczne
- Instalacje czujników, siłowników i elementów wykonawczych
- Systemy sterowania w przemyśle spożywczym, chemicznym i motoryzacyjnym
- Rozdzielnie oraz panele sterownicze
Wytrzymałość i niezawodność złącza M12
Solidne wykonanie oraz dobre parametry elektryczne (do 250 V i do 7,5 A na styk) gwarantują bezpieczeństwo przesyłanych sygnałów oraz zasilania. Kątowa budowa 90° ułatwia prowadzenie okablowania i pozwala uniknąć nadmiernych naprężeń, a także minimalizuje ryzyko uszkodzenia przewodów.
Komfort instalacji i uniwersalność
Zaciski śrubowe umożliwiają szybki i beznarzędziowy montaż bez potrzeby specjalistycznego wyposażenia. Złącze posiada standard M12 x 1 z 4-pinowym kodowaniem typu A, co sprawia, że jest kompatybilne z większością systemów automatyki dostępnych na rynku.
Dzięki wysokiej szczelności oraz odporności na trudne warunki środowiskowe, wtyczka M12 90° stanowi niezawodny element infrastruktury przemysłowej, gwarantując pewne i trwałe połączenie nawet w wymagających aplikacjach.
