Żeński proste
M12, 8-piny
Zakres mocowania (Ø kabla): 6...8 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |

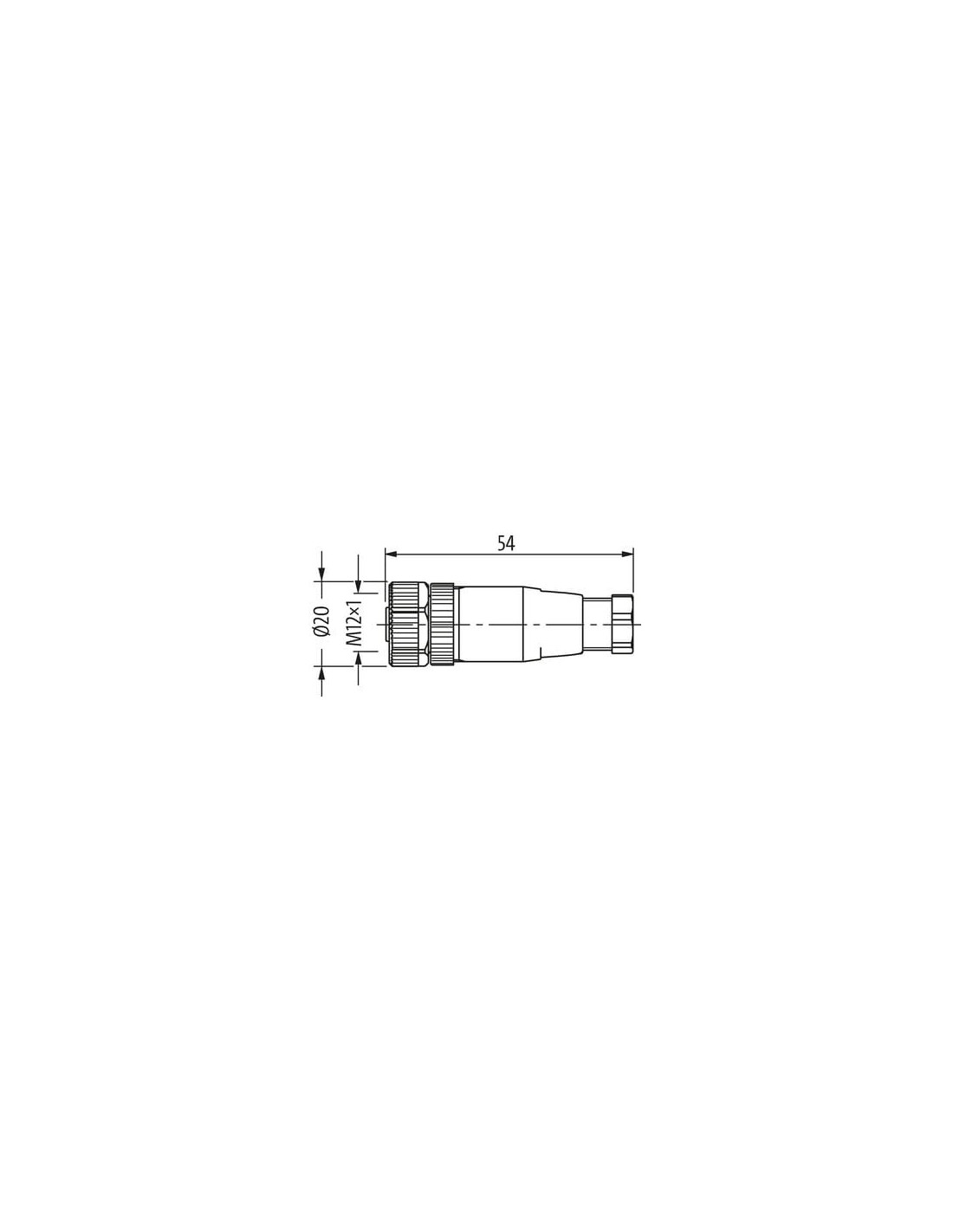

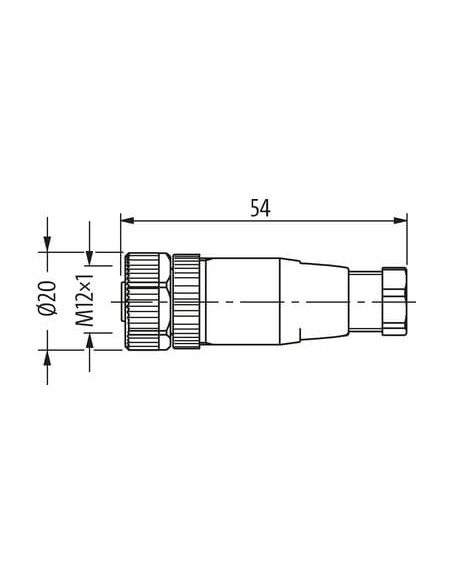

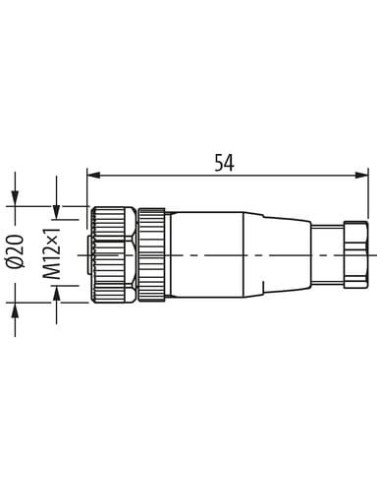

| Gwint | M12 x 1 |
| Kodowanie | A |

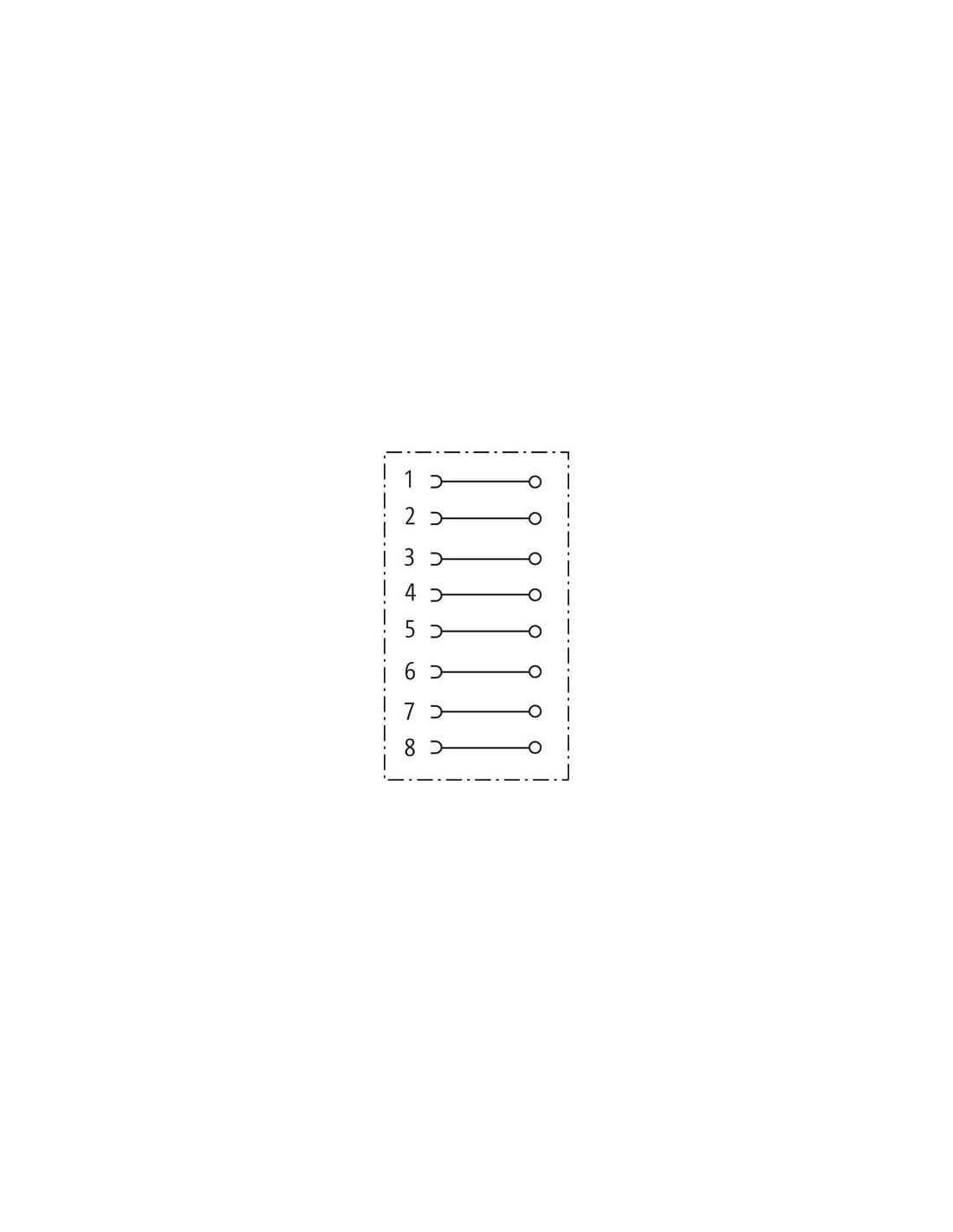

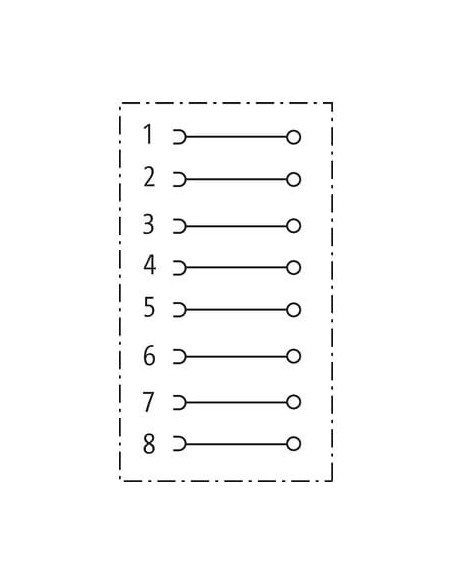

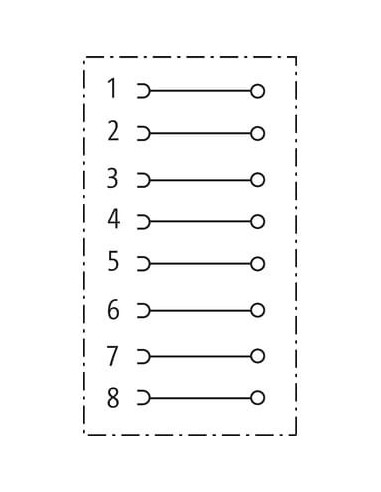

| Liczba biegunów | 8 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Kategoria przepięcia (EN 60664-1) | II |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Wtyczka M12 żeńska, prosta 8-polowa – solidne i uniwersalne rozwiązanie połączeniowe

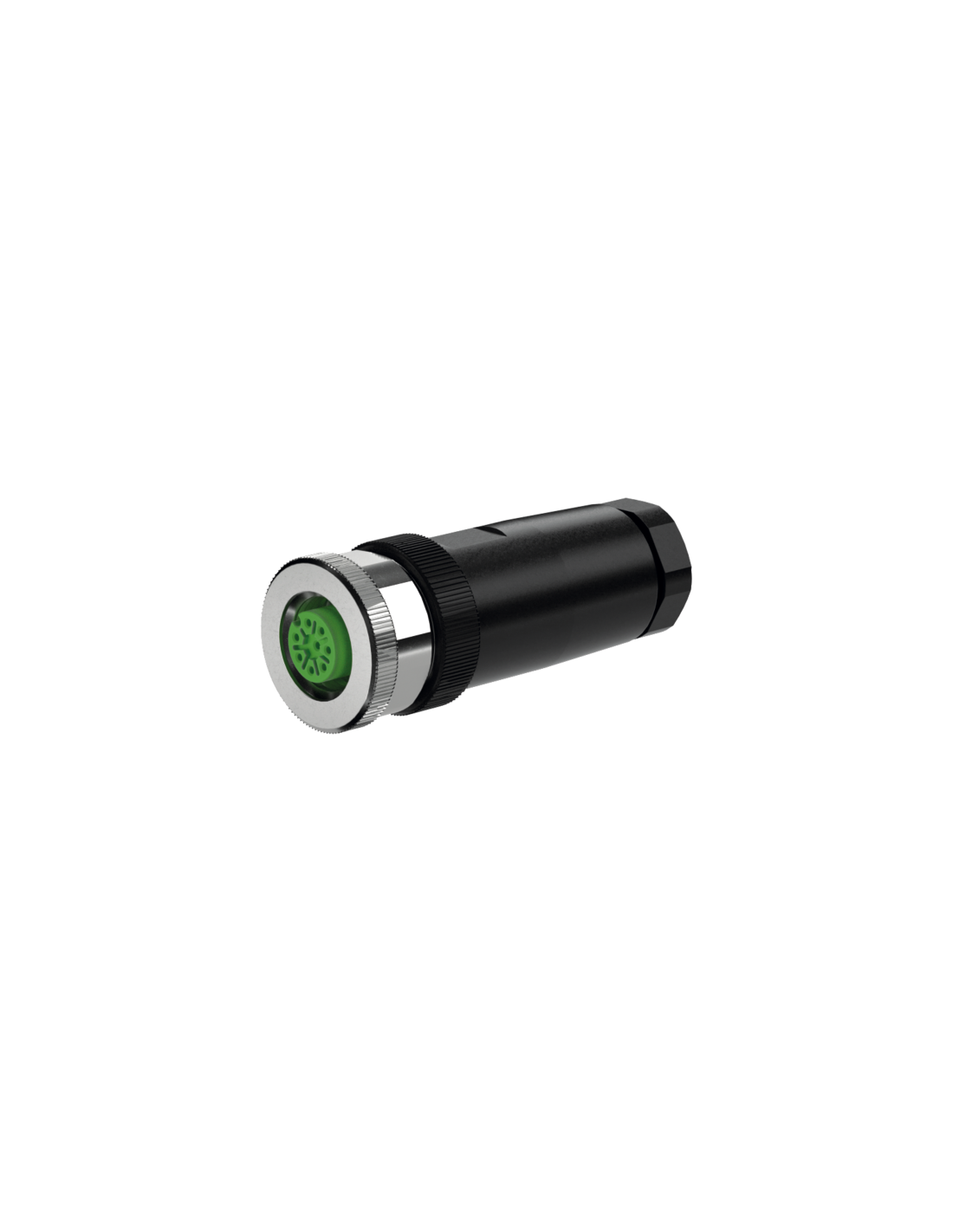

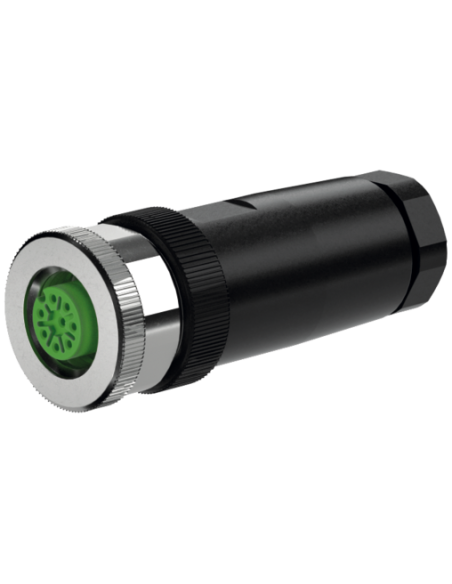

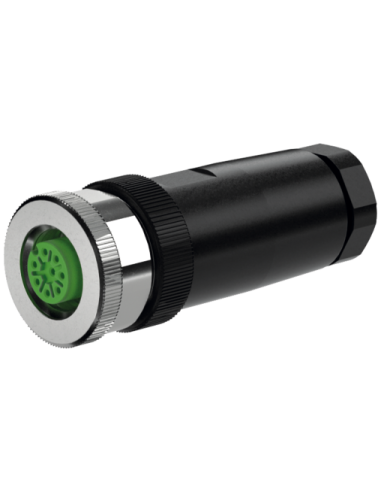

Wtyczka M12 żeńska, prosta 8-polowa o kodzie produktu 7000-17321-0000000 to niezawodne złącze przemysłowe, wykorzystywane do profesjonalnych połączeń elektrycznych w automatyce, przemyśle maszynowym oraz systemach sterowania. Produkt zapewnia prosty i bezpieczny montaż dzięki solidnym zaciskom śrubowym oraz szerokiemu zakresowi mocowania kabli – od 6 do 8 mm średnicy.
Wytrzymała konstrukcja – odporność na chemikalia i oleje
Wtyczka została wykonana z wysokiej jakości tworzywa sztucznego, charakteryzującego się dobrą odpornością chemiczną i na oleje. Dzięki temu idealnie sprawdza się w środowiskach przemysłowych, gdzie występują agresywne media oraz trudne warunki eksploatacyjne.
Bezpieczeństwo i niezawodność połączeń w zastosowaniach automatyki
- Stopień ochrony IP67 – zapewnia pełną ochronę przed pyłem i krótkotrwałym zanurzeniem w wodzie
- Solidne zaciski śrubowe – gwarantują pewne i trwałe podłączenie przewodów
- Zabezpieczenie przeciwwstrząsowe – dedykowane do pracy w wymagających warunkach przemysłowych
- Wytrzymałość na napięcie robocze do 30V AC/DC i prąd do 2A na styk
Zastosowanie – wszechstronność w instalacjach przemysłowych i automatyce
Wtyczki M12 są powszechnie wykorzystywane w aplikacjach wymagających niezawodnego przesyłu sygnałów i zasilania. Typowe zastosowania obejmują:
- Czujniki i elementy wykonawcze w automatyce przemysłowej
- Moduły I/O i systemy sterowania w maszynach oraz liniach produkcyjnych
- Połączenia w infrastrukturze robotycznej oraz systemach transportowych
- Łączenie przewodów w środowiskach narażonych na wstrząsy i drgania
Kluczowe zalety konstrukcyjne
- Ergonomiczna, prosta forma – szybki i łatwy montaż bez specjalistycznych narzędzi

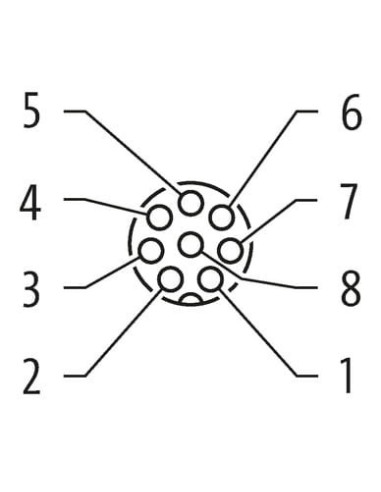

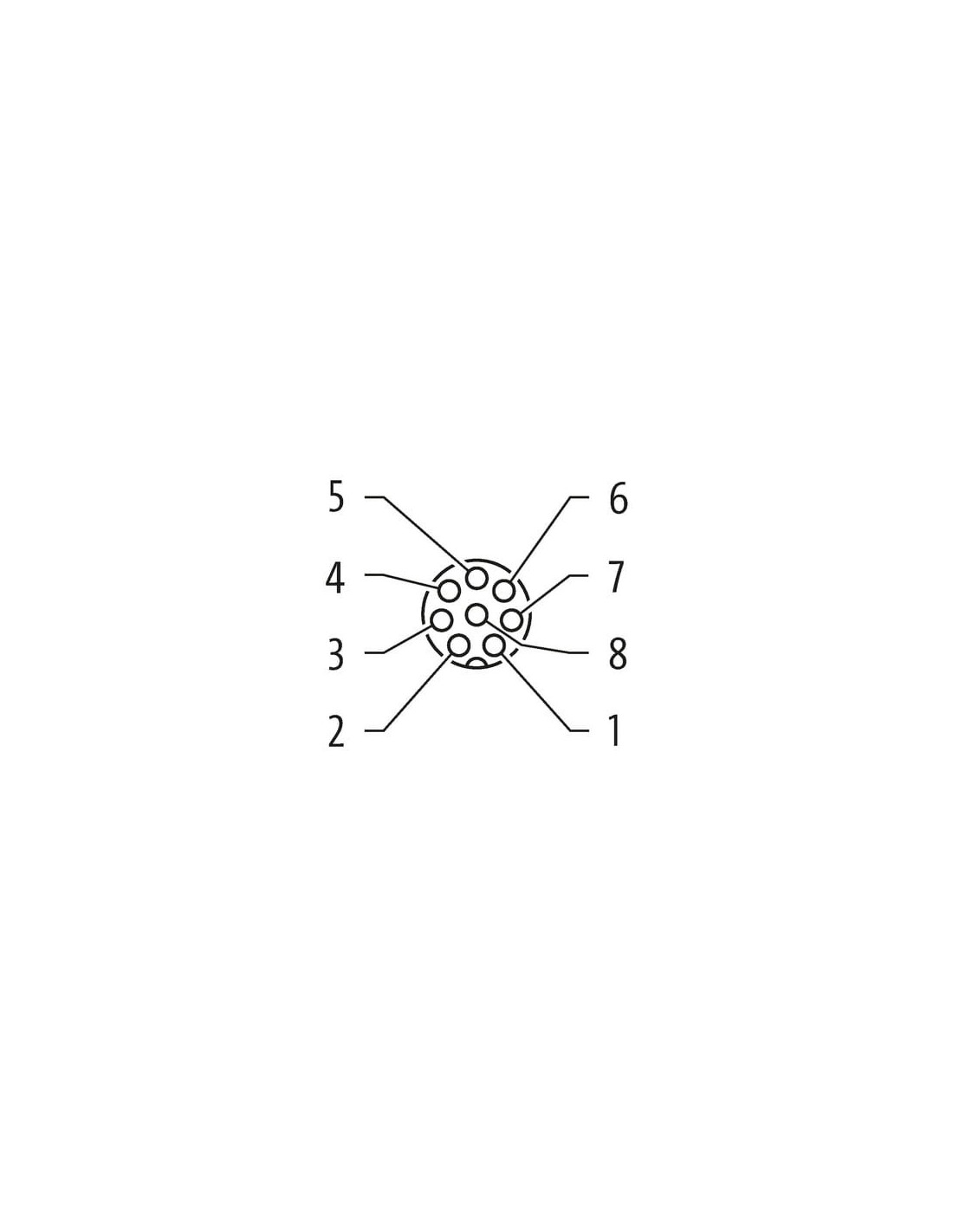

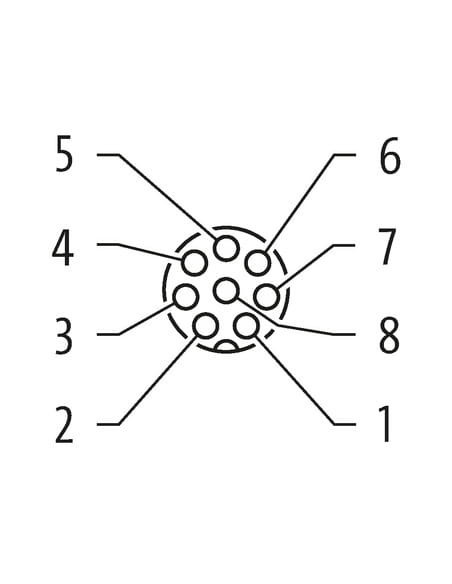

- Osiem wyraźnie oznaczonych pinów – precyzyjne połączenia wielostykowe
- Standard M12 x 1 – kompatybilność z szeroką gamą urządzeń przemysłowych
- Zakres temperatury pracy od -40°C do +85°C
Dzięki wytrzymałej konstrukcji oraz standardowi M12, wtyczka może pracować w wymagających aplikacjach przemysłowych, zachowując szczelność i odporność na czynniki zewnętrzne przez długi czas użytkowania. Uniwersalny charakter złącza pozwala na zastosowanie go zarówno w nowych instalacjach, jak i przy modernizacji istniejących układów automatyki.
