Męski prosty
M12, 5-piny
Zaciski śrubowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. (40 °C) | 7,5 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Obszar zaciskowy min. | 2,5 mm |
| Obszar zaciskowy maks. | 8 mm |
| Wysokość | 61 mm |
| Szerokość | 20 mm |
| Głębokość | 20 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

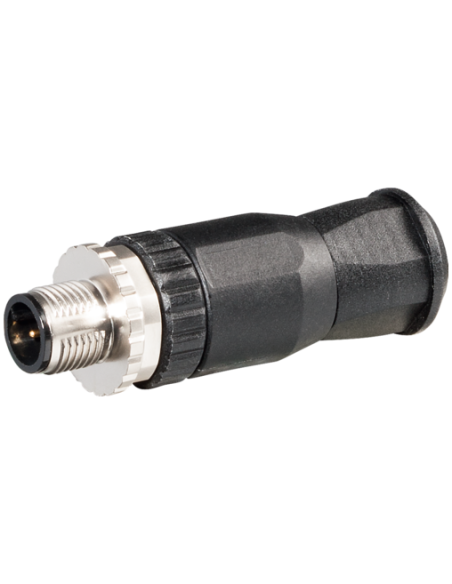

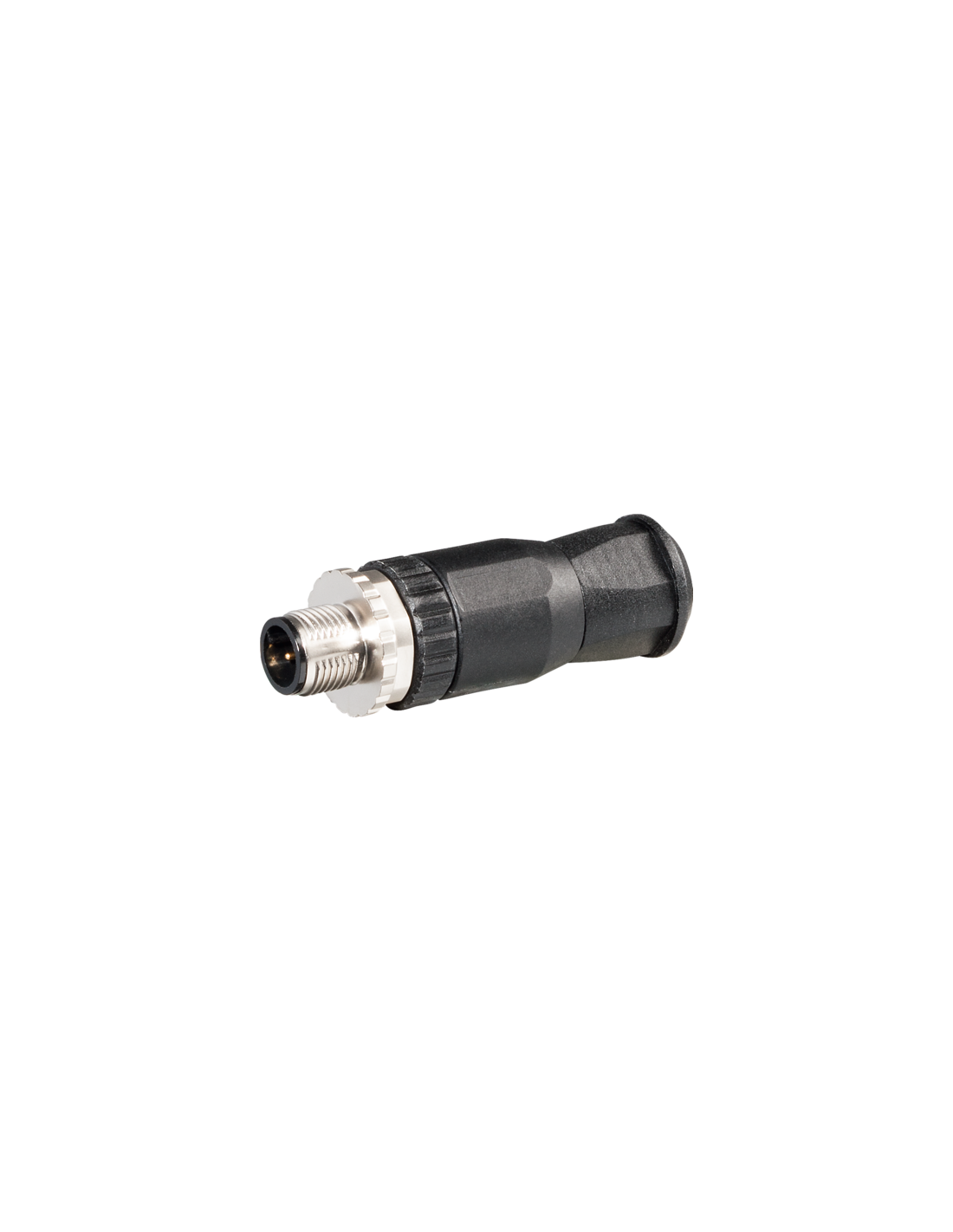

Wtyczka M12 męska, prosta, 5-polowa - profesjonalne rozwiązanie do wymagających aplikacji przemysłowych
Wtyczka M12 męska, prosta, 5-polowa (kod produktu: 7000-12731-0000000) to wysokiej jakości element złączny, przeznaczony do zastosowań w automatyce przemysłowej, systemach sterowania oraz instalacjach maszynowych. Standard gwintu M12 sprawia, że ten komponent jest uniwersalny i kompatybilny z wieloma urządzeniami wykorzystywanymi w przemyśle.
Charakterystyka oraz możliwości zastosowania złącza M12 5-polowego
Wtyczka została wyposażona w 5 pinów, co umożliwia przesyłanie sygnałów oraz zasilania w jednym przewodzie. Prosta konstrukcja oraz solidny korpus z materiału o zwiększonej odporności chemicznej oraz na oleje gwarantują niezawodne funkcjonowanie nawet w trudnych warunkach środowiskowych.
- Stopień ochrony IP67 – skuteczna ochrona przed wnikaniem pyłu i wody, idealna do pracy w wilgotnym lub zapylonym otoczeniu
- Zaciski śrubowe – szybki i wygodny montaż bez konieczności użycia specjalistycznych narzędzi
- Wytrzymałość mechaniczna – przystosowana do aplikacji wymagających trwałości połączenia oraz odporności na uszkodzenia mechaniczne
Typowe zastosowania i zalety złącza M12 męskiego 5-pinowego
Wtyczka M12 męska, 5-polowa znajduje zastosowanie w:
- Systemach czujników i aktuatorów
- Przemysłowych sieciach komunikacyjnych
- Automatyzacji linii produkcyjnych
- Instalacjach kontrolno-pomiarowych
- Połączeniach maszyn oraz urządzeń w zakładach przemysłowych
Zakres temperatur pracy od -30°C do +85°C pozwala na wykorzystanie wtyczki zarówno w chłodniach, jak i w aplikacjach przemysłowych o wysokiej temperaturze.
Obszar zaciskowy (2,5 mm - 8 mm) umożliwia użycie przewodów o różnych przekrojach, zapewniając elastyczność podczas projektowania instalacji. Maksymalny prąd roboczy 7,5 A i napięcie do 60 V pozwalają na niezawodne przesyłanie energii i sygnałów.
Konstrukcja, schemat połączeń i montaż złącza M12 5-pin

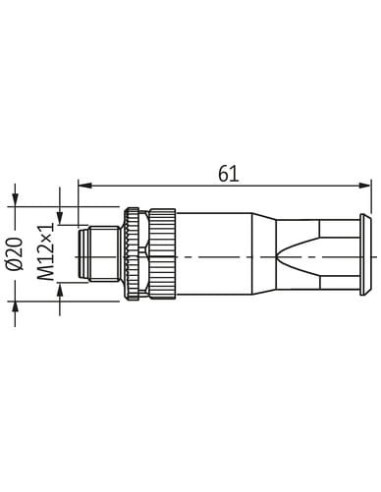

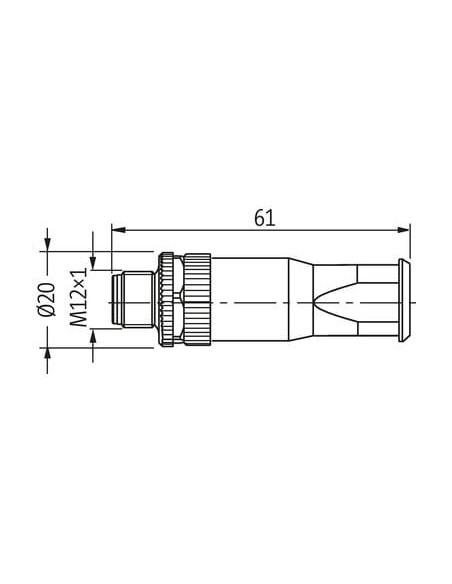

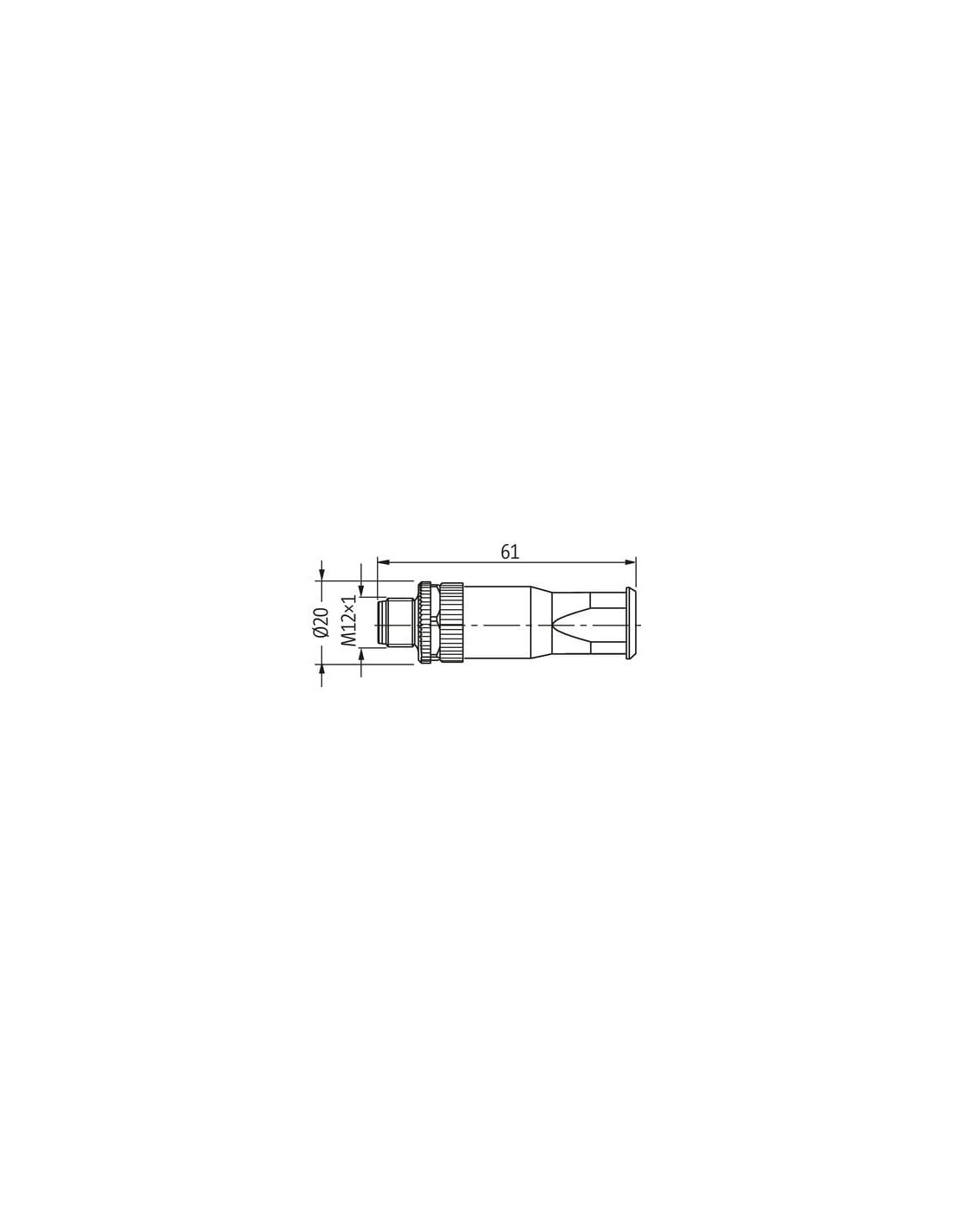

Wtyczka posiada kompaktowe wymiary (długość 61 mm, średnica 20 mm) oraz metalowy gwint, który zapewnia pewne i trwałe połączenie śrubowe. Przemyślana konstrukcja gwarantuje prosty montaż oraz łatwą instalację w ciasnych przestrzeniach rozdzielnic i obudów maszyn.

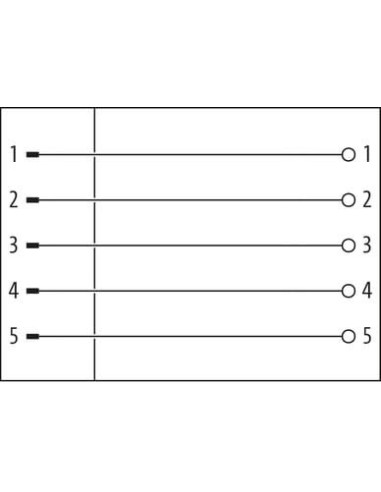

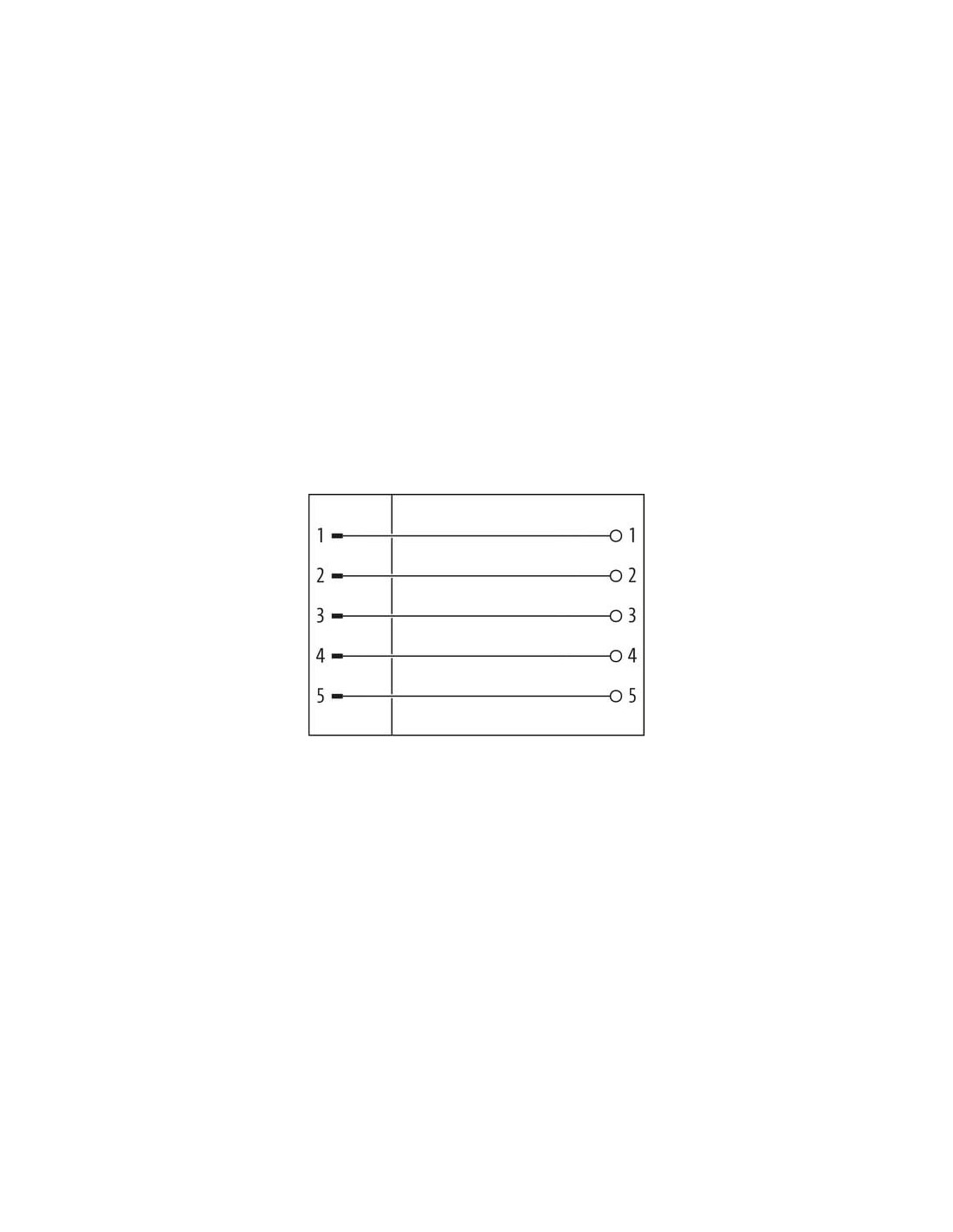

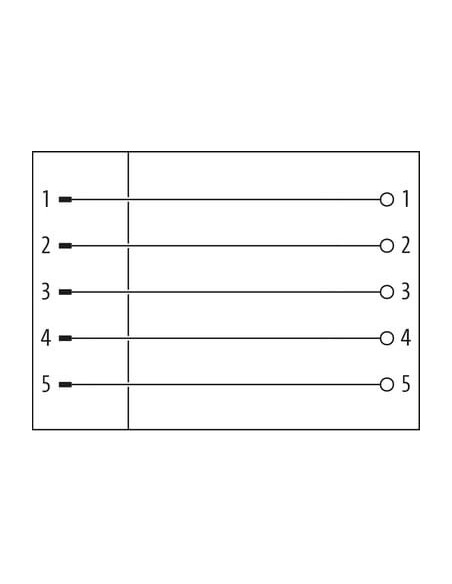

- Prosty układ wyprowadzeń pinów, prezentowany na schemacie, zapewnia jednoznaczność oraz bezpieczeństwo połączeń
- Zaleca się stosowanie dodatkowego odciążenia przewodów oraz zachowanie odpowiednich promieni gięcia dla zabezpieczenia przed siłami mechanicznymi
Złącze M12 męskie, proste, 5-polowe to uniwersalne rozwiązanie do niezawodnych i trwałych połączeń elektrycznych w automatyce i przemyśle. Idealnie sprawdza się w miejscach wymagających wysokiej ochrony przed warunkami zewnętrznymi oraz pewności transmisji sygnałów i zasilania.
