Dostępny
Męski prosty
Konektor M12 Y, 5-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 2.1...3/4...5 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
clamping range 2.1...3/4...5 mm (2 cable bushings)
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Mosiądz |

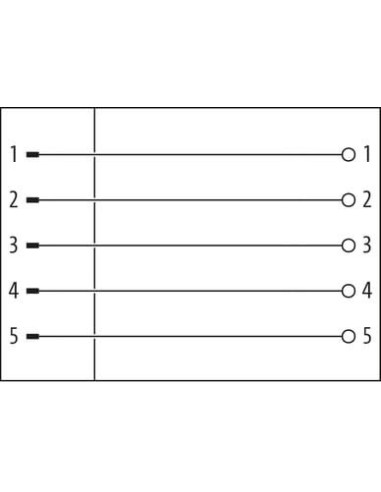

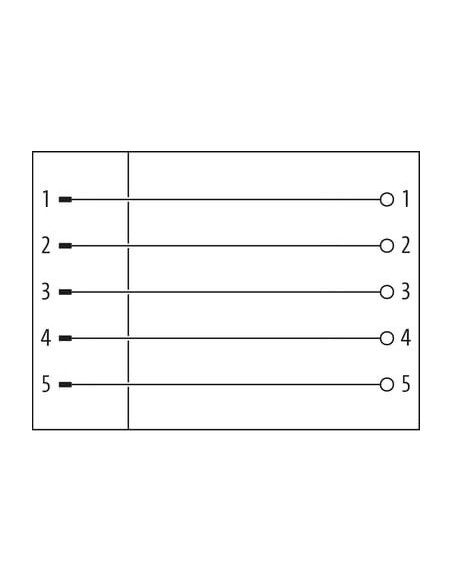

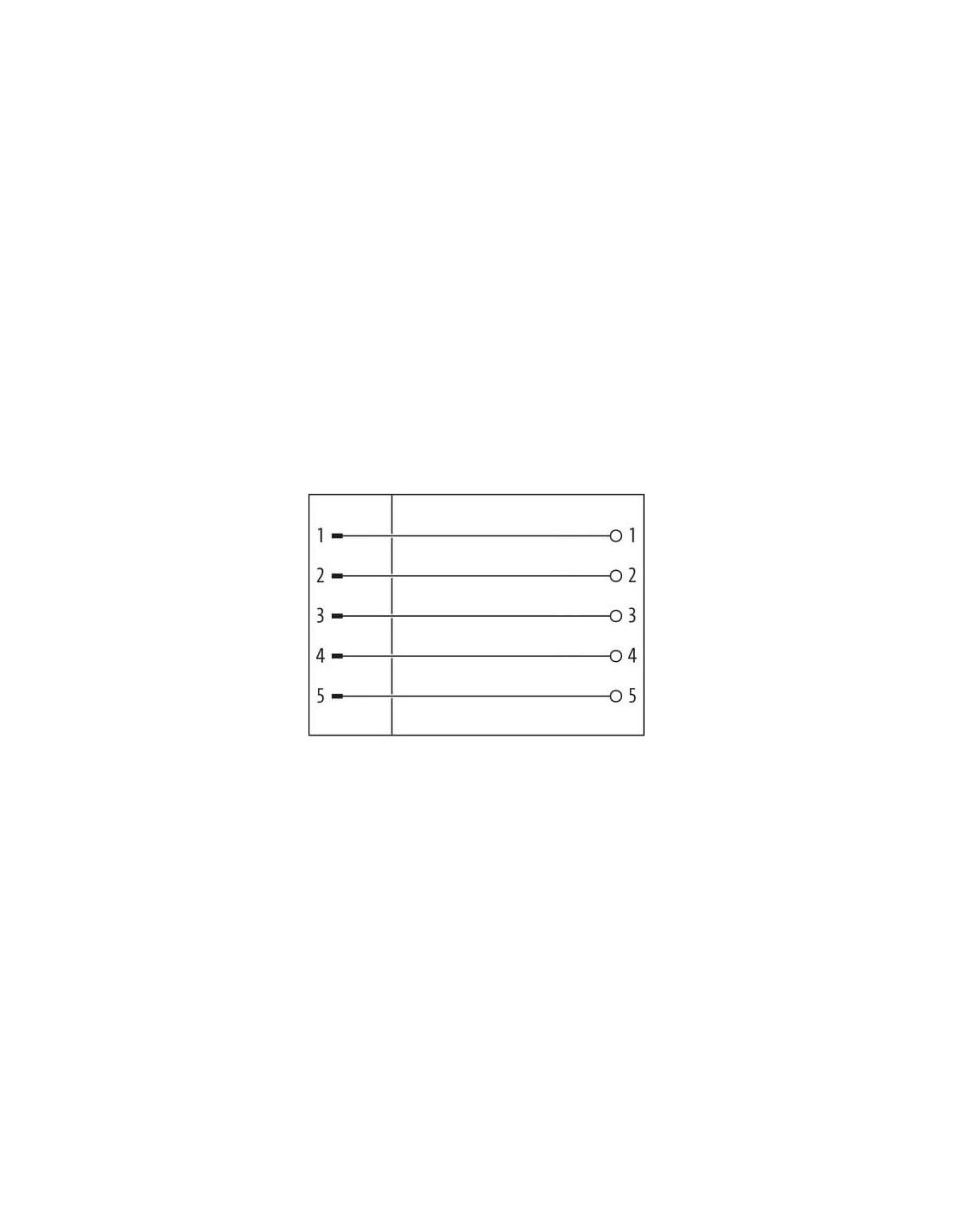

| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Instalowanie | Podłączanie
| Rozwartość klucza | SW18 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Kategoria przepięcia (EN 60664-1) | II |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |
| Materiał mocowanie styków | PA |
| Blokada materiału | Tworzywo sztuczne |

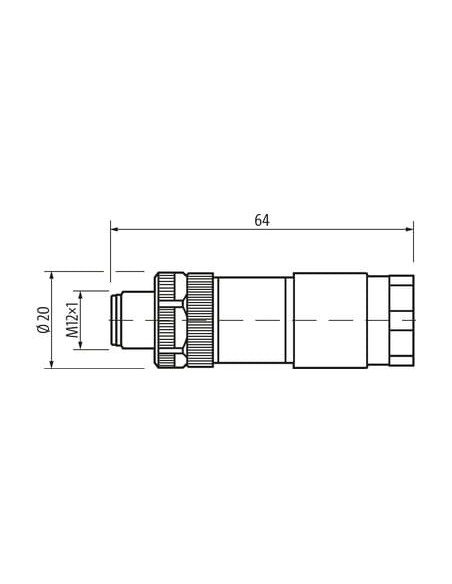

Dane mechaniczne | Dane montażowe
| Wysokość | 63 mm |
| Szerokość | 20 mm |
| Głębokość | 20 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Trójnik-Y M12 męski prosty 5-polowy – niezawodny element łączeniowy do automatyki
Trójnik-Y M12 męski prosty, 5-polowy z zaciskami śrubowymi, kod produktu: 7000-12801-0000000, to wysokiej jakości komponent przemysłowy dedykowany do zastosowań w systemach automatyki oraz instalacjach wymagających solidnych i odpornych połączeń elektrycznych.
Zastosowanie złącza M12 Y – gdzie sprawdzi się najlepiej?
Złącze M12 Y z pięcioma pinami doskonale sprawdza się w:
- Systemach automatyki przemysłowej
- Liniach produkcyjnych
- Maszynach i urządzeniach wymagających odporności na kurz, wilgoć i chemikalia
- Instalacjach elektrotechnicznych wymagających szybkiego i wygodnego rozgałęzienia sygnałów lub zasilania
- Aplikacjach, gdzie kluczowa jest łatwość montażu oraz demontażu złącza
Najważniejsze zalety i cechy trójnika M12 męskiego prostego 5-polowego
Trójnik-Y M12 wyposażony został w wytrzymałą obudowę z tworzywa sztucznego odpornego na chemikalia i oleje. Dzięki klasie ochrony IP67, złącze jest zabezpieczone przed pyłem oraz chwilowym zanurzeniem w wodzie, co pozwala na bezpieczne użytkowanie w wymagających warunkach przemysłowych.
- Szybki i wygodny montaż dzięki zaciskom śrubowym – możliwość użycia przewodów o średnicy 2,1–5 mm
- Solidna konstrukcja – zastosowanie trwałych materiałów odpornych na działanie agresywnych mediów
- Wysoka niezawodność połączenia – aż 5 pinów umożliwia przesył sygnałów oraz zasilania w jednym złączu
- Zgodność ze standardem M12 – powszechnie stosowany w przemyśle, gwarancja współpracy z systemami czujników, siłowników oraz innych urządzeń peryferyjnych
Typowe zastosowania trójników M12 Y z 5 stykami
Trójniki M12 znajdują szerokie zastosowanie tam, gdzie niezbędne jest szybkie rozgałęzienie przewodów sygnałowych lub zasilających, na przykład w:
- instalacjach czujników i siłowników
- budowie maszyn przemysłowych
- zaawansowanych liniach technologicznych
- systemach sterowania i automatyzacji procesów produkcyjnych
Trwałość i bezpieczeństwo połączeń
Konstrukcja i dobór materiałów gwarantują wysoką odporność na uszkodzenia mechaniczne oraz wpływ niekorzystnych czynników zewnętrznych. Dzięki zastosowaniu dokładnych uszczelnień, złącze zapewnia długotrwałą szczelność nawet przy pracy w trudnych środowiskach.
Podłączanie przewodów za pomocą zacisków śrubowych pozwala na solidne i wygodne mocowanie, zapewniając niezawodny kontakt elektryczny nawet przy silnych wibracjach czy drganiach występujących w przemyśle.
Wysoki zakres temperatur pracy (-40°C do +85°C) sprawia, że trójnik-Y M12 można stosować z powodzeniem w skrajnych warunkach otoczenia.
Odpowiedni dobór i montaż złączy M12
Przed montażem warto zwrócić uwagę na zachowanie dopuszczalnych promieni gięcia kabli oraz zastosowanie odpowiednich środków zabezpieczających przed obciążeniami mechanicznymi. Przestrzeganie tych zasad wpływa na zachowanie szczelności IP67 oraz żywotność złącza.
