Dostępny
Zaciski nożowe
Męski prosty
M8, 4-piny
Przekrój portu: 0.25...0.5 mm²
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Materiał styk | Stop miedzi |
| Materiał | PA |
| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC | 30 V |
| Napięcie robocze DC | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,25 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
Instalowanie | Podłączanie
| Średnica izolacji żył min. | 1,1 mm |
| Wire insulation diameter max. | 1,55 mm |
| Typ połączenia | Zaciski narzynające IDC |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Rezystancja izolacji min. | 100 MΩ |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | pozłacane |
| Powłoka blokady | Nickeled |
| Materiał uszczelka | NBR |
| Materiał mocowanie styków | TPU |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | Śruba radełkowana, Nakrętka radełkowana |
| Obszar zaciskowy min. | 2,5 mm |
| Obszar zaciskowy maks. | 5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

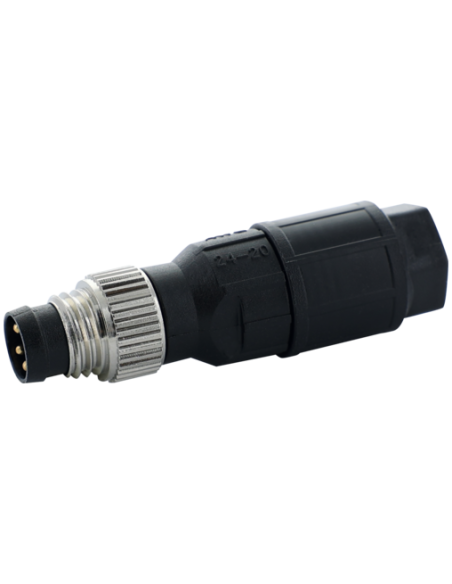

Wtyczka M8 męska 0° (IDC) 4-polowa 7000-08345-0000000 – uniwersalne i niezawodne połączenia przemysłowe
Wtyczka M8 męska 0° (IDC) 4-polowa o kodzie produktu 7000-08345-0000000 to precyzyjnie wykonany element złączy przemysłowych, dedykowany do szerokiego zakresu zastosowań w automatyce, maszynach, czujnikach oraz systemach sterowania. Dzięki zastosowaniu wysokiej jakości materiałów, wtyczka spełnia wymagania przemysłowych norm niezawodności, zapewniając stabilność i trwałość połączeń nawet w trudnych warunkach środowiskowych.
Kluczowe cechy i zalety wtyczki M8 męskiej 4-polowej (IDC)

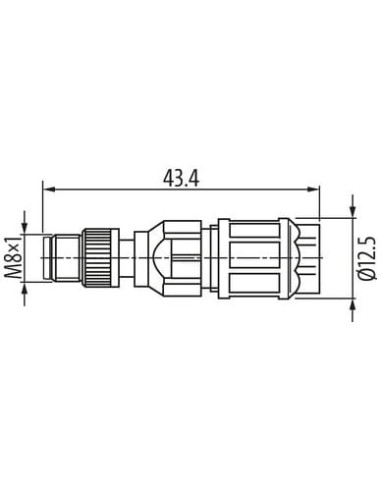

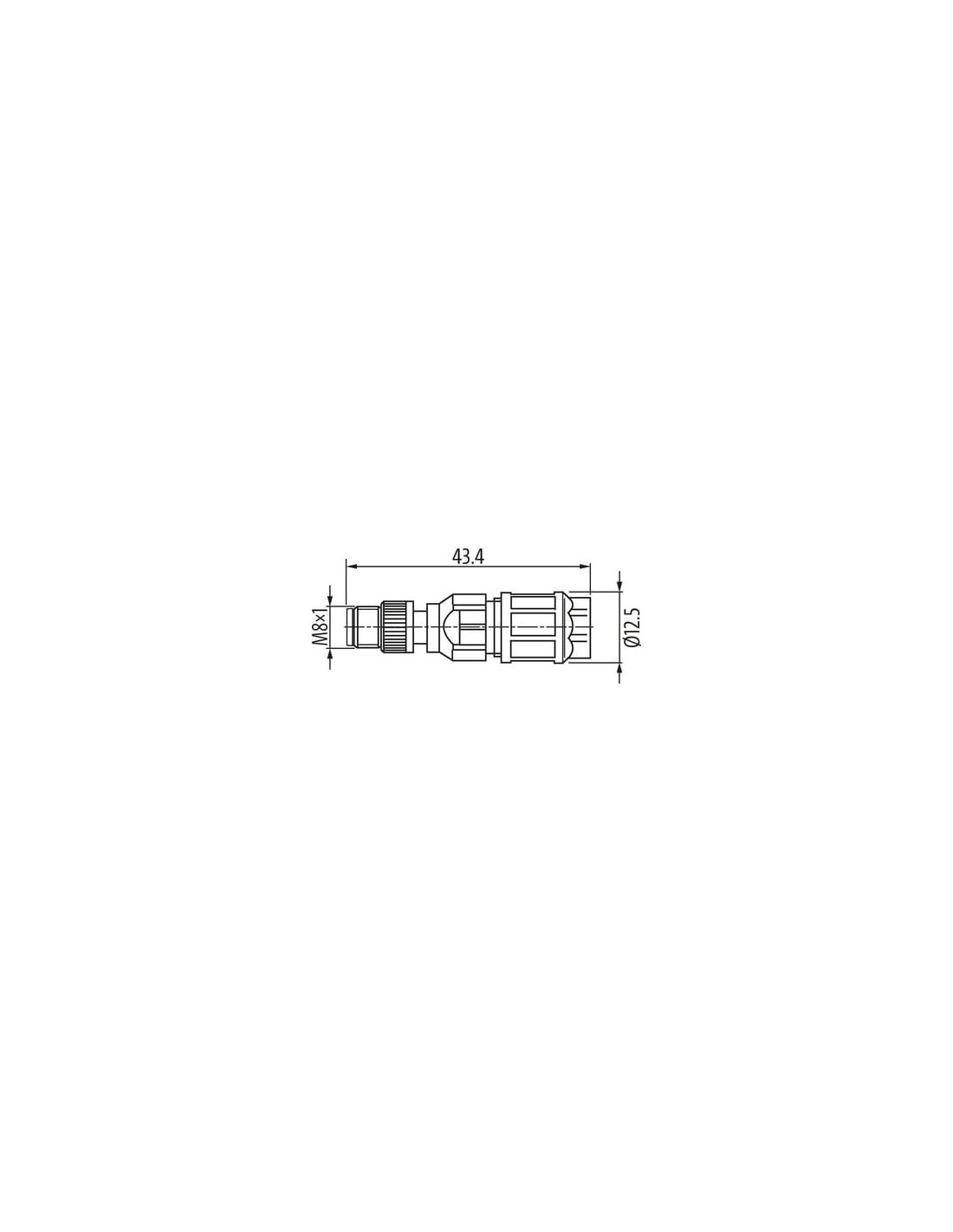

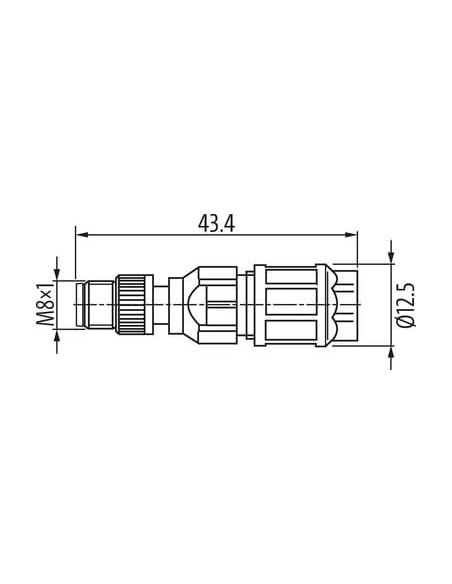

- Kompaktowa budowa – długość całkowita wynosi zaledwie 43,4 mm, a średnica 12,5 mm, co pozwala na montaż w miejscach o ograniczonej przestrzeni.
- System zacisków IDC – szybkie i wygodne podłączanie przewodów bez konieczności lutowania, umożliwiające bezpieczne i trwałe połączenie przewodów o przekroju 0,25–0,5 mm².
- Solidna konstrukcja – korpus z trwałego tworzywa PA wzmocniony metalową nakrętką gwarantuje odporność mechaniczną oraz długą żywotność.
- Stopień ochrony IP65/IP67 – wysoka odporność na działanie pyłu, wilgoci oraz wody umożliwia użytkowanie w trudnych warunkach przemysłowych.
- Pozłacane styki – zapewniają niską rezystancję przejścia oraz wysoką niezawodność połączeń elektrycznych.
- Zgodność z normą DIN EN 61076-2-114 (M8) – gwarancja kompatybilności i standaryzacji złącza.
Zastosowania i możliwości wykorzystania wtyczki M8 męskiej 4-polowej
Męska wtyczka M8 4-polowa (IDC) znajduje zastosowanie w licznych aplikacjach:
- Szybkie i trwałe łączenie sygnałów w automatyce przemysłowej.
- Podłączanie czujników, siłowników oraz innych urządzeń peryferyjnych.
- Zastosowania w liniach produkcyjnych, maszynach, robotyce oraz systemach bezpieczeństwa.
- Integracja z przewodami sterującymi i transmisją sygnałów cyfrowych.
- Połączenia w rozdzielnicach, rozgałęźnikach i szafach sterowniczych.
Wysoki poziom ochrony oraz odporność na czynniki środowiskowe sprawiają, że złącze doskonale nadaje się do pracy zarówno wewnątrz, jak i na zewnątrz budynków. Kompatybilność z przewodami o różnych przekrojach umożliwia elastyczne zastosowanie w szerokim spektrum aplikacji.

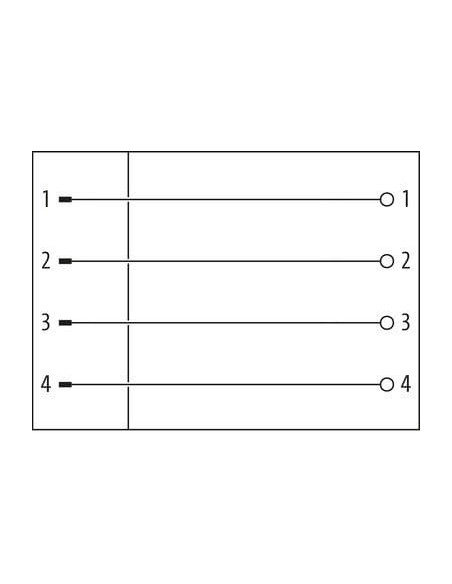

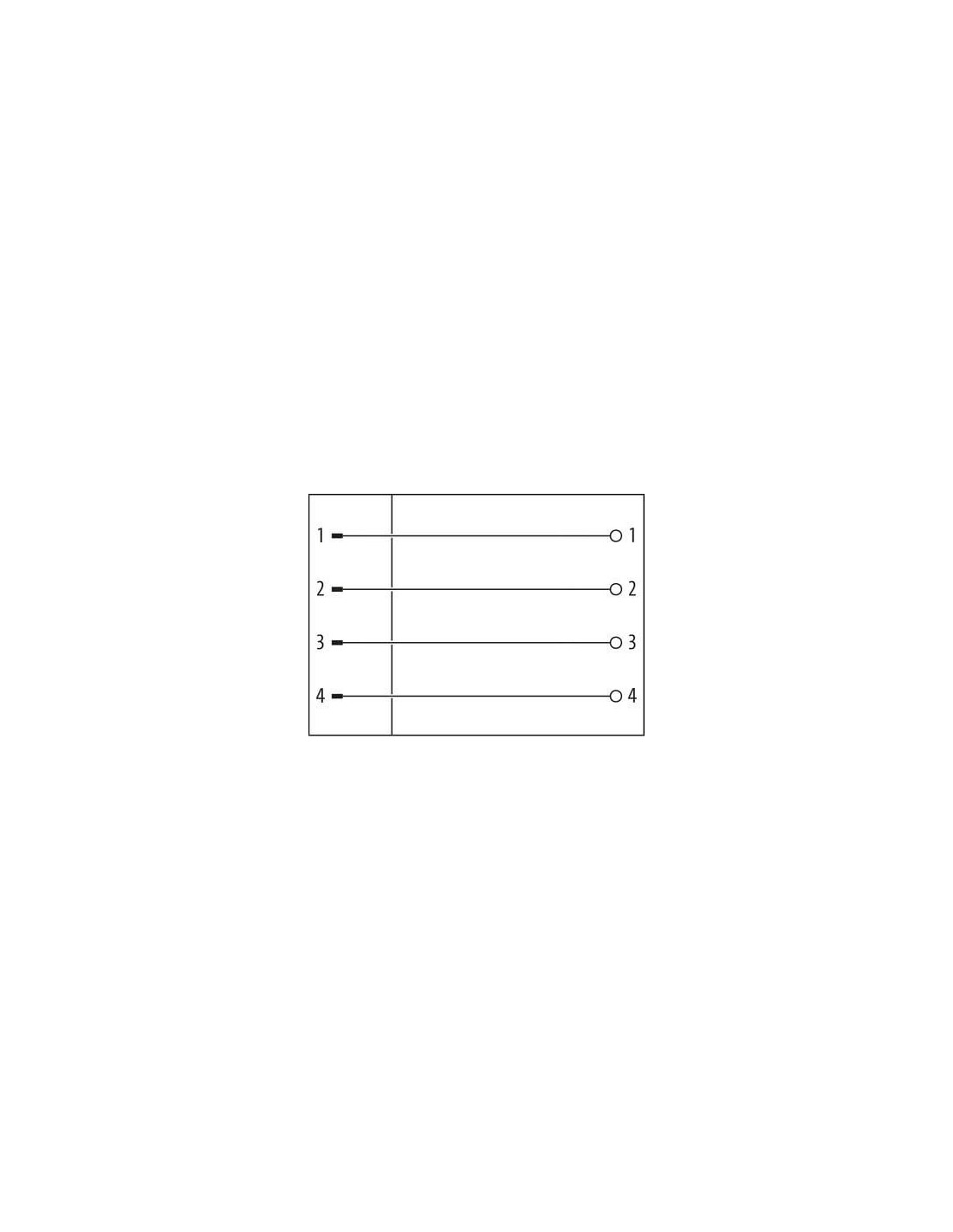

Budowa i schemat wtyczki M8 męskiej 4-polowej (IDC)
Złącze M8 męskie 4-pinowe wyposażone jest w cztery piny rozmieszczone zgodnie ze standardem, co gwarantuje łatwość integracji z istniejącymi systemami oraz pewność połączenia. Pozłacane styki przyczyniają się do wielokrotnego i niezawodnego użytkowania (minimum 100 cykli łączeniowych).
- Łącze: M8 x 1 (standard przemysłowy).
- Montaż: wkładane i przykręcane (łatwość instalacji, bezpieczne mocowanie).
- Uziemienie i ochrona przed przepięciami – kategoria przepięcia II.
- Minimalna rezystancja izolacji: 100 MΩ.
Podsumowanie – uniwersalność i niezawodność połączenia M8 4-pin (IDC)
Wtyczka M8 męska 0° (IDC) 4-polowa o kodzie 7000-08345-0000000 to doskonały wybór dla profesjonalistów poszukujących niezawodnych rozwiązań do stosowania w automatyce przemysłowej, produkcji, systemach sterowania i teletransmisji sygnałów. Zastosowanie wysokogatunkowych materiałów oraz precyzyjne wykonanie zapewniają długotrwałą niezawodność oraz bezpieczeństwo eksploatacji w najbardziej wymagających środowiskach.
