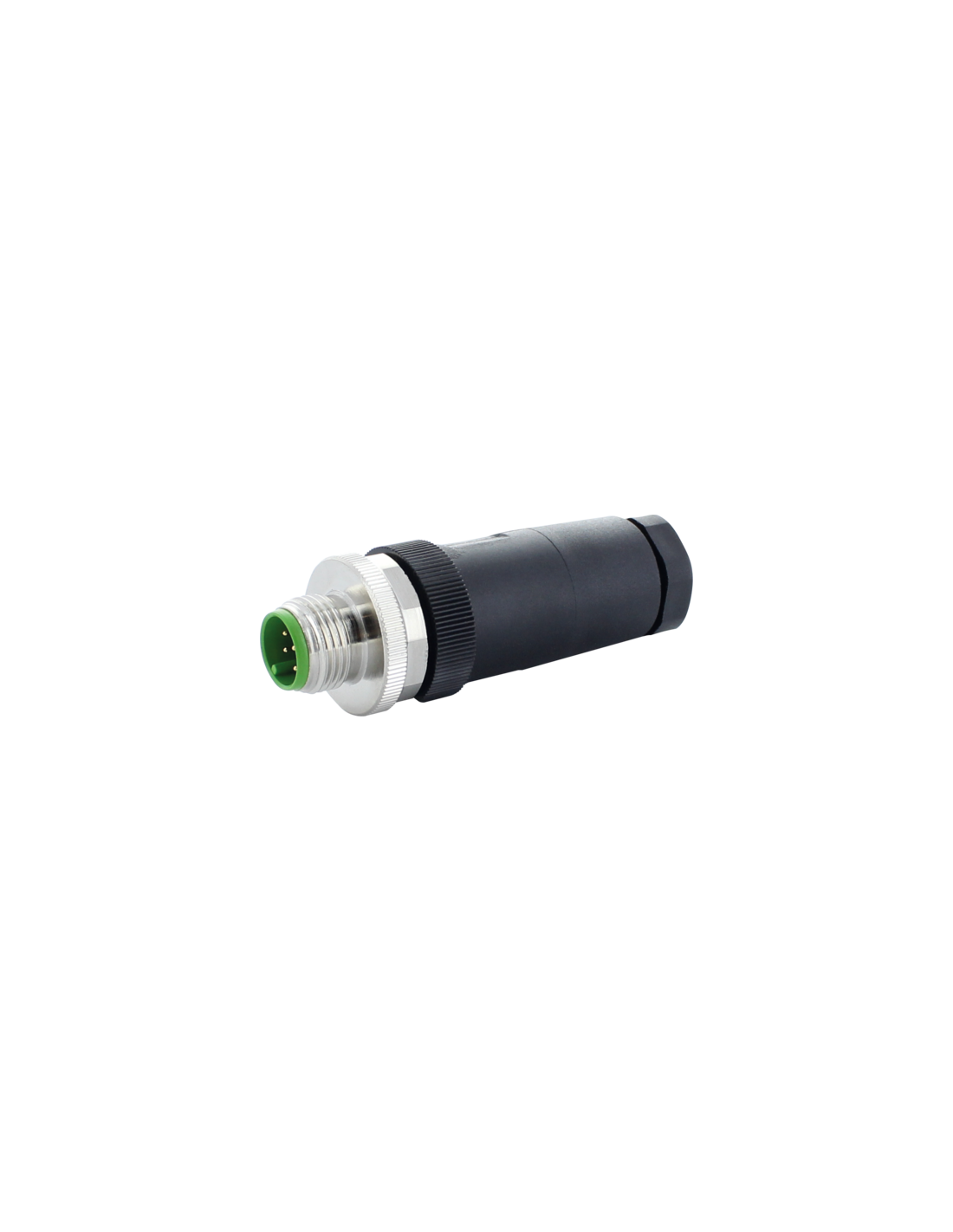

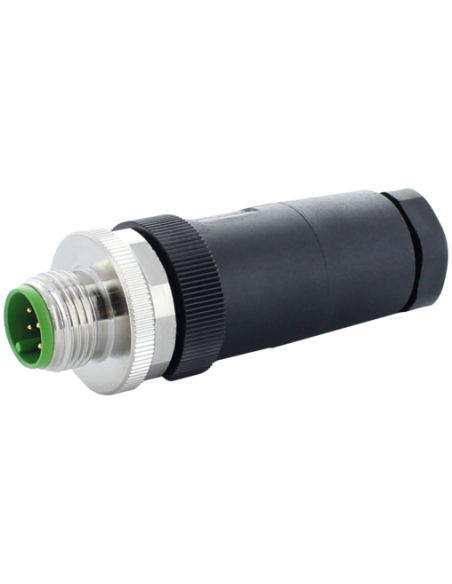

Wtyczka M12 męska, prosta, 8-polowa, 7000-17302-0000000

Męski prosty

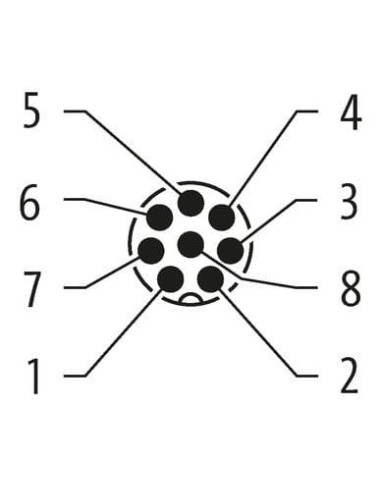

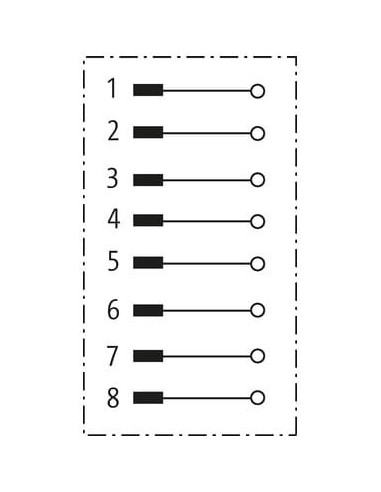

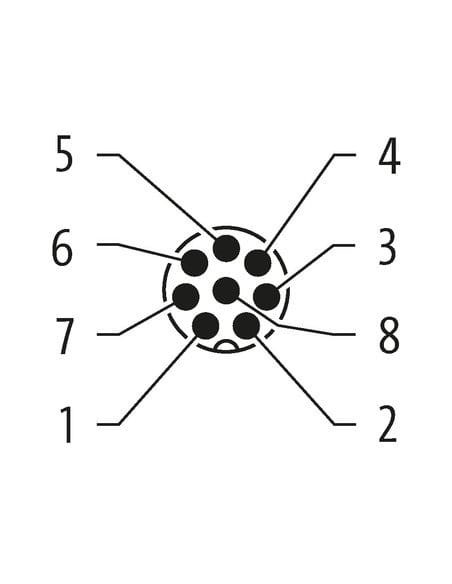

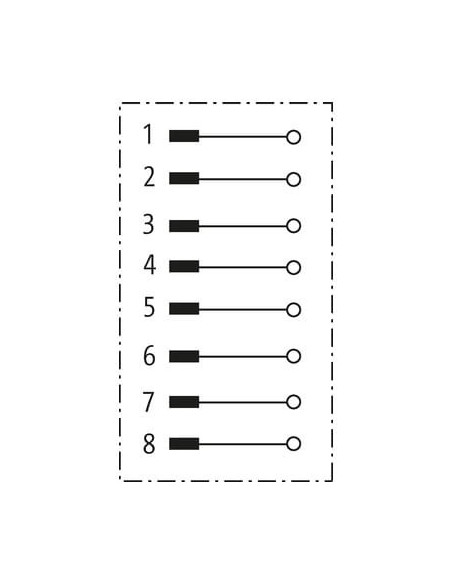

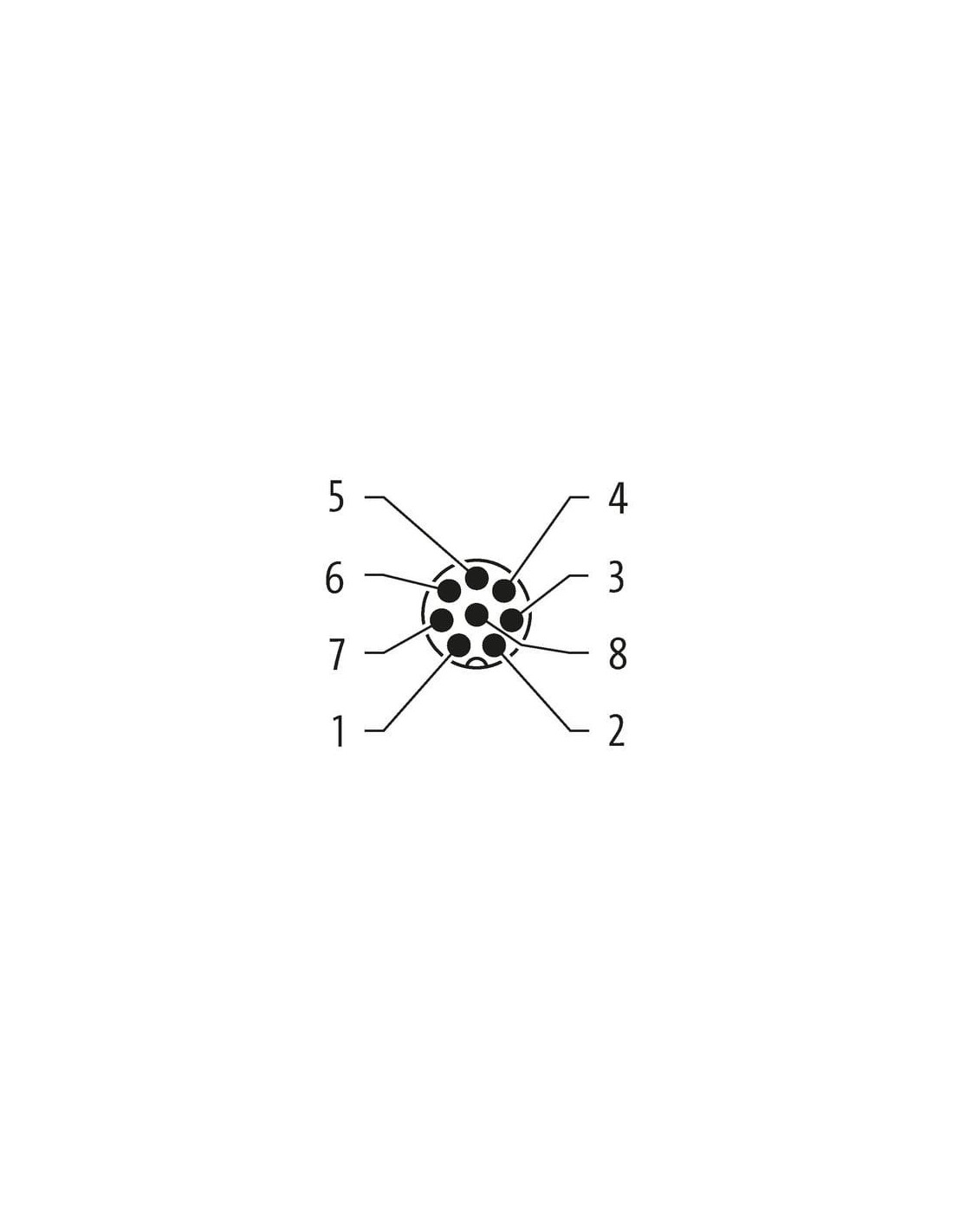

M12, 8-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 6...8 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.

Dane elektryczne | Zasilanie

Dane techniczne | Instalowanie

Instalowanie | Podłączanie

Ochrona urządzenia | Elektryczna

Dane mechaniczne | Dane materiałowe

Dane mechaniczne | Dane montażowe

Warunki otoczenia | Klimatyczne

Important installation notes

Wtyczka M12 męska, prosta, 8-polowa – trwałe i niezawodne złącze przemysłowe

Wtyczka M12 męska, prosta, 8-polowa o kodzie 7000-17302-0000000 to wysokiej jakości złącze stosowane w aplikacjach przemysłowych, automatyce i technologii pomiarowej. Dzięki solidnej konstrukcji oraz zastosowaniu odpornych materiałów, ten typ wtyczki gwarantuje niezawodność nawet w wymagających warunkach środowiskowych.

Zastosowanie wtyczki M12 – uniwersalne połączenia przemysłowe

Złącze M12, 8-polowe doskonale sprawdza się w systemach automatyki, liniach produkcyjnych, instalacjach maszyn oraz wszędzie tam, gdzie konieczne jest pewne i szybkie łączenie sygnałów oraz zasilania. Rozwiązanie to znajduje zastosowanie m.in. w:

• Czujnikach i urządzeniach pomiarowych
• Serwonapędach
• Systemach sterowania
• Robotyce przemysłowej
• Połączeniach automatyki budynkowej

Najważniejsze zalety złącza M12 8-polowego

• Wysoka odporność chemiczna i na oleje – obudowa z PBT zapewnia bezpieczeństwo pracy w trudnych warunkach przemysłowych.
• Stopień ochrony IP67 – ochrona przed pyłem i wodą gwarantuje niezawodność nawet w wilgotnych i zabrudzonych środowiskach.
• Prosty montaż dzięki zaciskom śrubowym – szybka i pewna instalacja bez użycia specjalistycznych narzędzi.
• Pozłacane styki – zwiększają trwałość oraz poprawiają przewodność elektryczną i jakość sygnałów.
• Szeroki zakres temperatur pracy – niezawodne działanie w temperaturach od -40°C do +85°C.
• Stabilność połączenia – odpowiedni moment dokręcenia i solidna blokada gwarantują pewność i trwałość połączenia.
• Kodowanie A – ułatwia prawidłowe łączenie w układach przemysłowych.

Typowa konstrukcja i wymiary wtyczki M12

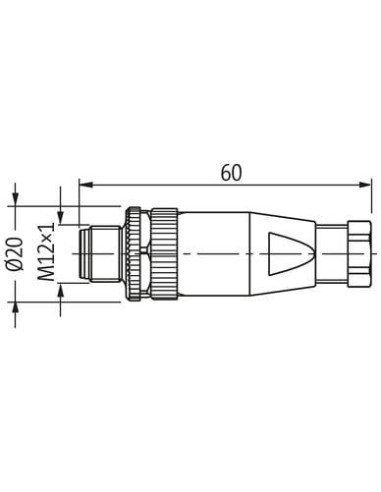

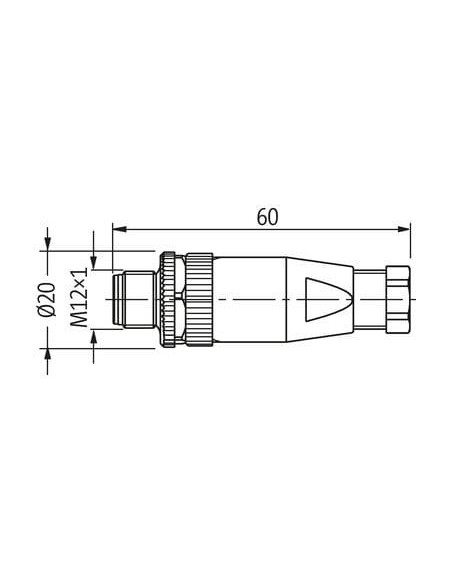

Wtyczka posiada męską konstrukcję prostą o oznaczeniu M12 z ośmioma pinami. Umożliwia pracę z przewodami o średnicy od 6 do 8 mm, co znacznie zwiększa uniwersalność zastosowań. Kompaktowa konstrukcja o długości 60 mm i średnicy 20 mm ułatwia instalację nawet w miejscach o ograniczonej przestrzeni.

Bezpieczeństwo i normy techniczne

Złącze spełnia wymagania norm EN IEC 60529 oraz EN 60950-1. Zastosowanie wysokogatunkowych materiałów oraz odpowiednich blokad eliminuje ryzyko poluzowania przewodów i zapewnia długoletnią, bezawaryjną pracę. Złącze posiada kategorię przepięcia II, a także minimalną rezystancję izolacji 100 MΩ, co podnosi bezpieczeństwo użytkowania sprzętu.

Instrukcje montażu i podłączania – bezpieczeństwo i wygoda

• Zaciski śrubowe SK – intuicyjny montaż przewodów o maksymalnym przekroju 0,5 mm².
• Odpowiednia rozwartość klucza SW18 i zalecany moment obrotowy 0,6 Nm gwarantują stabilność połączenia.
• Ochrona przed nadmiernym zginaniem – przestrzeganie odpowiednich promieni gięcia zwiększa trwałość i szczelność połączenia.
• Stosowanie odpowiednich środków odciążających – np. opasek kablowych – dodatkowo zabezpiecza połączenie przed uszkodzeniami mechanicznymi.

Podsumowanie – wtyczka M12 męska, prosta, 8-polowa

Wtyczka M12, 8-polowa, kod produktu 7000-17302-0000000, to wszechstronne i niezawodne rozwiązanie do profesjonalnych aplikacji przemysłowych. Połączenie solidnej konstrukcji, szerokiej odporności środowiskowej oraz łatwego montażu czyni ją idealnym wyborem do nowoczesnych systemów automatyki i sterowania.
