Customized printing and packaging
Żeński kątowe
M12, 4-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 4...6 mm
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |

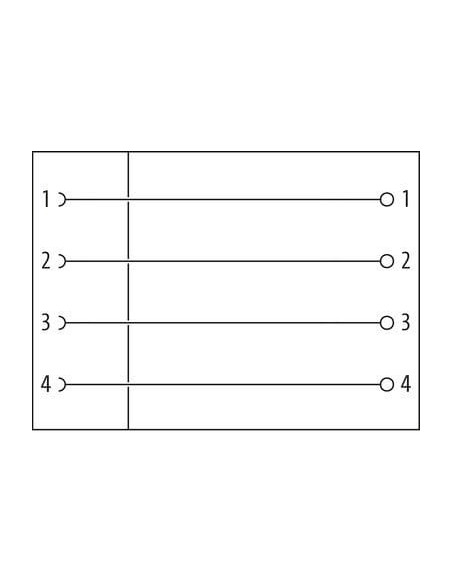

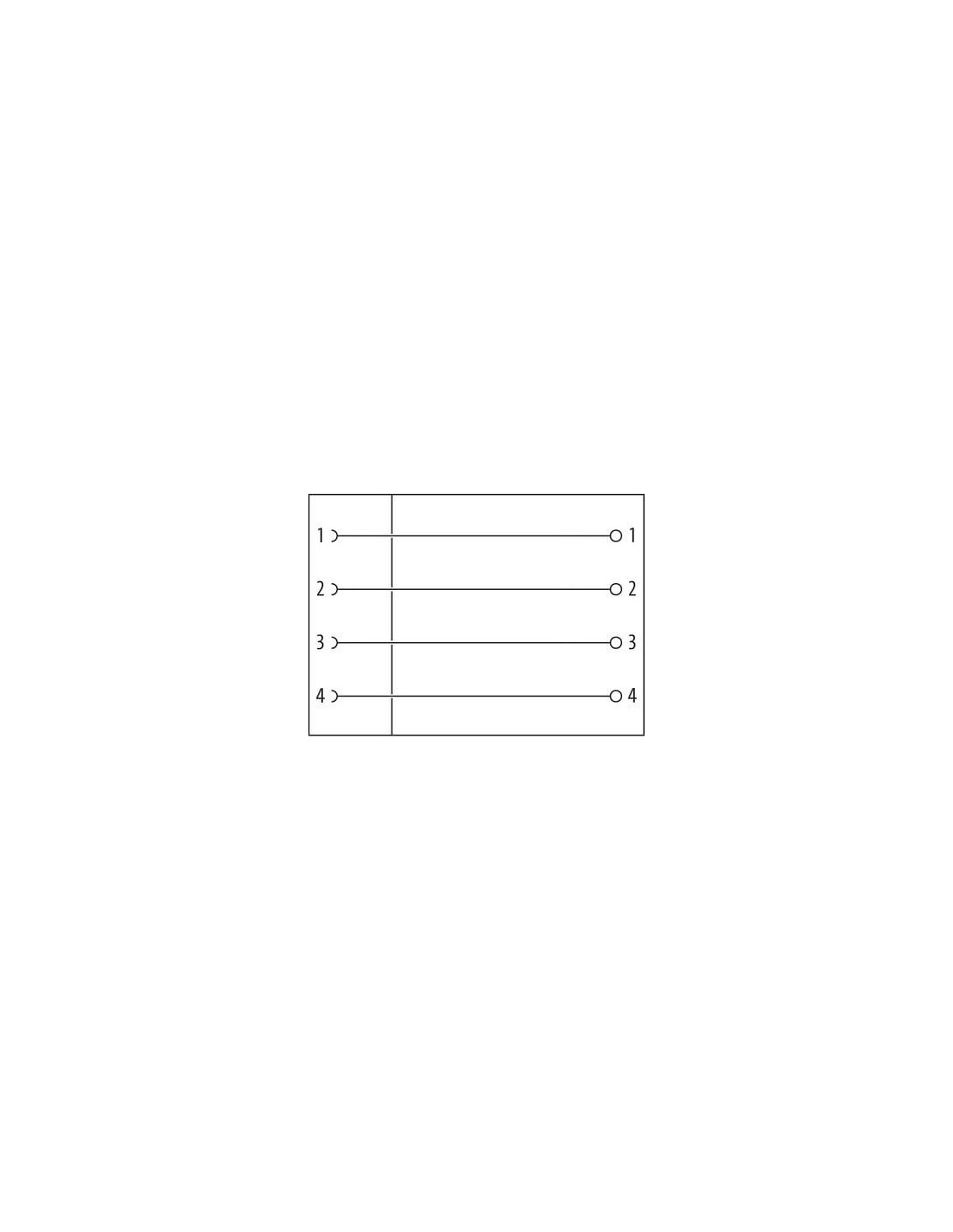

| Liczba biegunów | 4 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd roboczy na styk maks. (URc) | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW18 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka styku | Stop miedzi |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Materiał obudowa | PA |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |

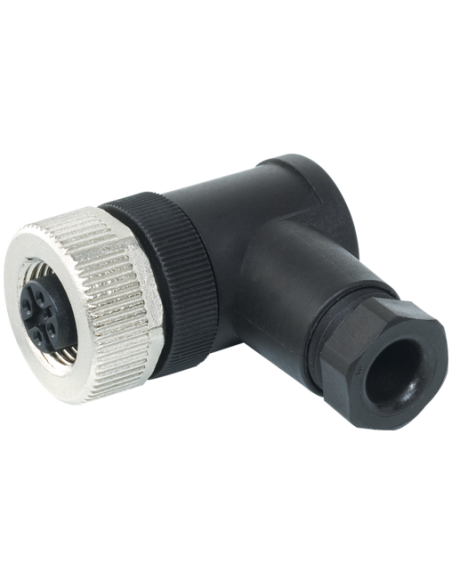

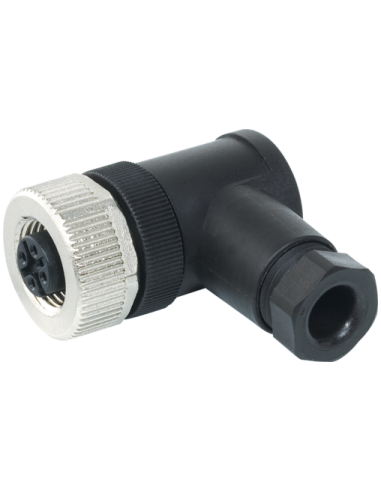

Wtyczka M12 żeńska kątowa 4-polowa – niezawodne połączenie przemysłowe
Wtyczka M12 żeńska, kątowa, 4-polowa o kodzie produktu 7356-12981-0000000 to element dedykowany do wymagających aplikacji przemysłowych, w których trwałość oraz niezawodność połączeń elektrycznych odgrywają kluczową rolę. Złącze M12 jest standardem w automatyce przemysłowej oraz w systemach wymagających odporności na trudne warunki środowiskowe.
Zalety i możliwości zastosowania złącza M12 żeńskiego kątowego
Kątowa konstrukcja wtyczki umożliwia jej instalację w miejscach o ograniczonej przestrzeni, eliminując problem wystających przewodów. Wysoki stopień ochrony IP67 zapewnia odporność na pył i zalanie wodą (po poprawnym zamontowaniu i skręceniu), co sprawia, że złącze doskonale sprawdza się w automatyzacji, w instalacjach maszyn przemysłowych oraz w systemach transportowych.
- Uniwersalność – standard M12 i 4 piny umożliwiają stosowanie w typowych połączeniach sygnałowych i zasilających.
- Łatwa instalacja – zaciski śrubowe umożliwiają szybkie i pewne podłączenie przewodów bez potrzeby lutowania.
- Odporność – korpus wykonany z wytrzymałego tworzywa sztucznego PA charakteryzuje się wysoką odpornością na działanie czynników chemicznych oraz olejów.
- Bezpieczeństwo – zgodność z normą DIN EN 61076-2-101 oraz ochrona przed drganiami i wstrząsami dzięki zabezpieczeniom antywibracyjnym.
- Szeroki zakres temperatury pracy (-40°C do +85°C) – umożliwia eksploatację złącza także w trudnych warunkach przemysłowych oraz na zewnątrz.
Typowe zastosowanie wtyczki M12 kątowej 4-pinowej
Wytrzymała wtyczka M12 żeńska, kątowa, 4-polowa najczęściej znajduje zastosowanie w:
- automatyce przemysłowej i sterowaniu maszynami
- systemach czujnikowych oraz modułach wejść/wyjść (I/O)
- przemysłowych liniach produkcyjnych
- transporcie wewnętrznym oraz w układach paletyzacji i robotyki
- połączeniach rozproszonych systemów sterowania
Kątowy kształt pozwala na prowadzenie przewodów wzdłuż obudowy maszyny lub szafy sterowniczej, minimalizując ryzyko uszkodzenia mechanicznego i poprawiając estetykę instalacji.

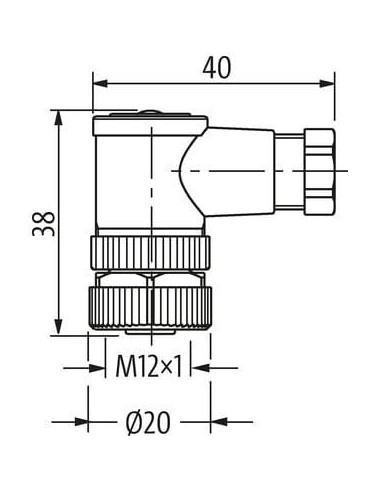

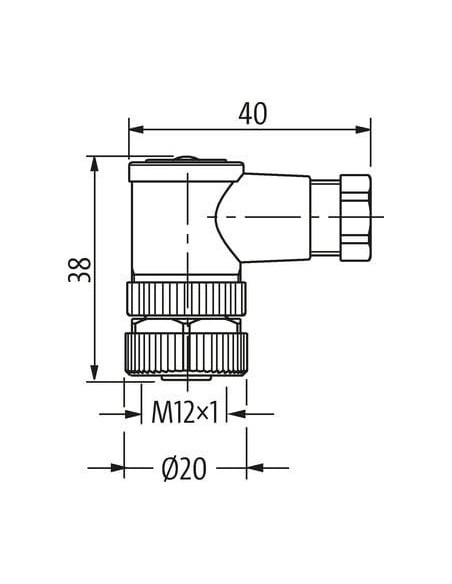

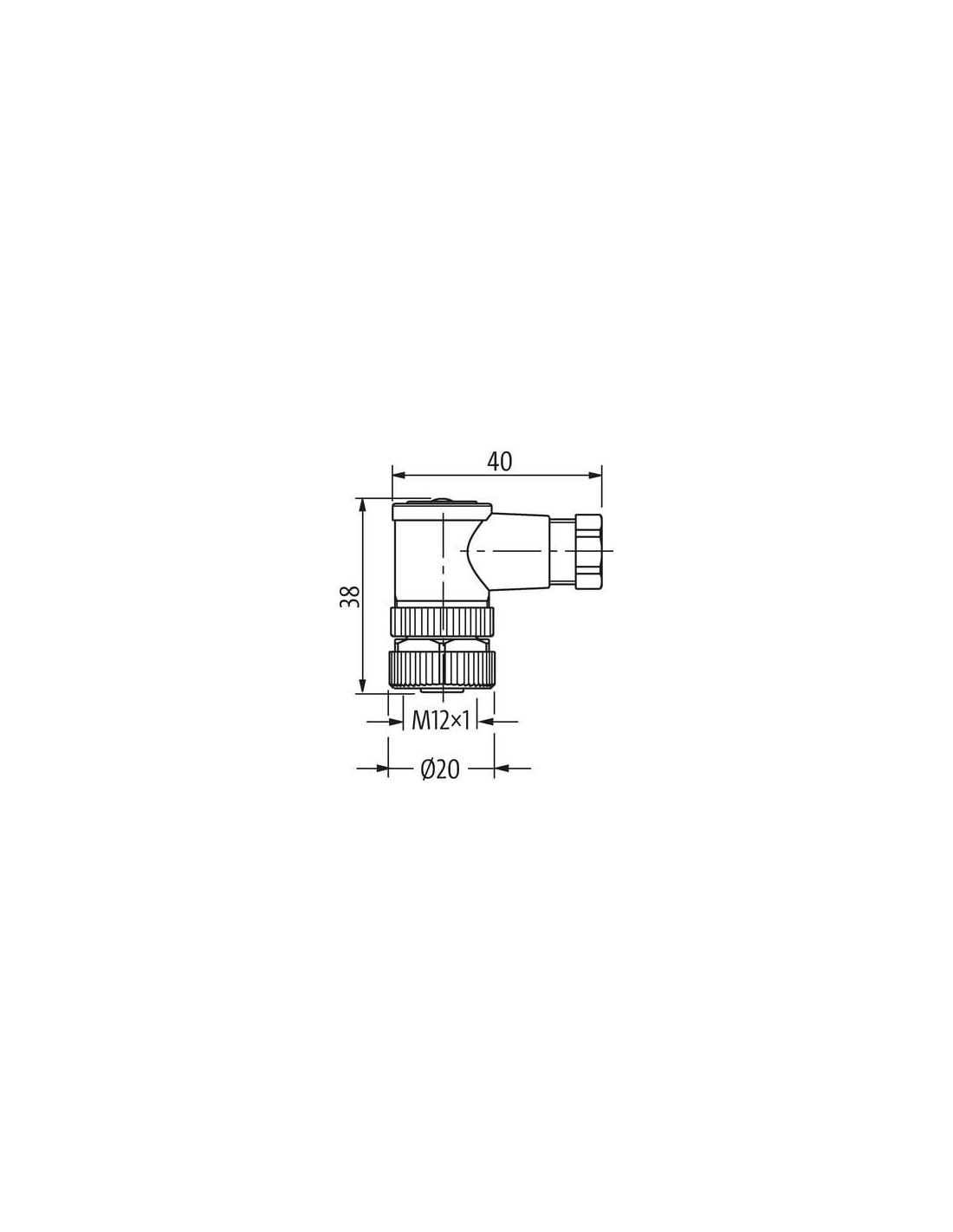

Budowa i niezawodność – kluczowe parametry techniczne
- Średnica gwintu: M12 x 1
- Ilość pinów: 4-polowa (standard A-kodowanie)
- Sposób podłączenia: zaciski śrubowe
- Zakres średnicy kabla: 4 – 6 mm
- Styk: stop miedzi, powłoka niklowana
- Moment dokręcenia: 0,6 Nm
- Wysoka odporność na zanieczyszczenia i uderzenia napięcia – idealna do pracy w środowisku przemysłowym
Wtyczka M12 kątowa żeńska 7356-12981-0000000 to pewność trwałego i bezpiecznego połączenia elektrycznego. Dzięki standaryzacji wymiarów oraz wytrzymałej konstrukcji znajduje zastosowanie w większości aplikacji przemysłowych, gdzie wymagana jest szybka wymiana okablowania i niezawodność transmisji sygnału lub zasilania.
