Dostępny
M12 F&B Pro
Żeński proste
5-piny
Zaciski śrubowe
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP69K |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,25 mm² |
| Przekrój przyłącza maks. | 1 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW19 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | EPDM |
| Materiał obudowa | PA |
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Obszar zaciskowy min. | 3,5 mm |
| Obszar zaciskowy maks. | 6 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 100 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

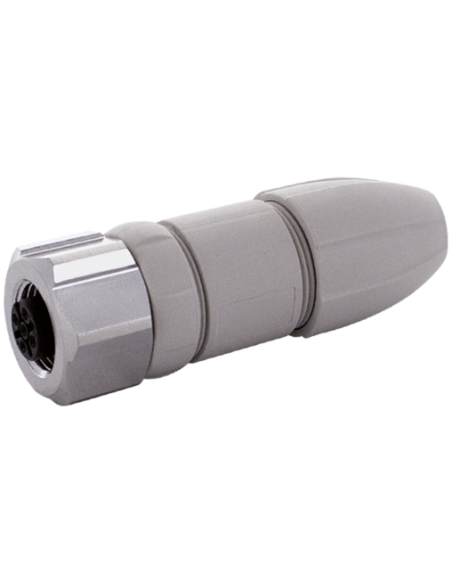

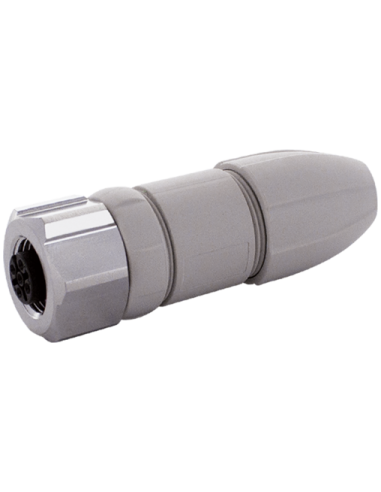

Wtyczka M12 żeńska 0° F&B PRO 7024-12921-0000000 – uniwersalne połączenie dla przemysłu spożywczego i automatyki
Wtyczka M12 żeńska 0° F&B PRO to wysokiej jakości złącze proste, dedykowane do zastosowań w wymagających środowiskach przemysłowych. Została zaprojektowana z myślą o bezpiecznym i niezawodnym połączeniu przewodów w systemach automatyki oraz instalacjach maszyn i urządzeń.
Kluczowe zalety i cechy wtyczki M12 żeńskiej F&B PRO
- Odporność na agresywne media – zastosowane materiały zapewniają ochronę przed wieloma chemikaliami, olejami i środkami czyszczącymi, co jest istotne w branży spożywczej oraz przemyśle procesowym.
- Stopień ochrony IP65, IP67, IP68 i IP69K – złącze gwarantuje wysoką odporność na kurz, brud, wodę oraz mycie wysokociśnieniowe, co pozwala na jego wykorzystanie w trudnych warunkach przemysłowych.
- Trwała konstrukcja – solidna obudowa z poliamidu (PA) wzmocniona stalą szlachetną (V4A, 1.4404) oraz uszczelka z EPDM zapewniają długotrwałe użytkowanie nawet przy intensywnej eksploatacji.
- Bezpieczne połączenie przewodów – dzięki zaciskom śrubowym umożliwia łatwy montaż i demontaż oraz pewne utrzymanie przewodów o przekroju od 0,25 mm² do 1 mm².
- Szeroki zakres temperatur pracy od -25°C do +100°C umożliwia użycie wtyczki w bardzo zróżnicowanych środowiskach.
- Uniwersalne zastosowanie – 5-pinowa konfiguracja pozwala na zastosowanie w szerokim zakresie instalacji sygnałowych i zasilających.
- Wysoka jakość wykonania i precyzja – gwint M12 x 1 zapewnia kompatybilność z większością powszechnie stosowanych złączy tego typu.
Zastosowania wtyczki M12 żeńskiej F&B PRO
Opisywany produkt znajduje zastosowanie w różnorodnych branżach i aplikacjach, gdzie niezbędne są niezawodne i szczelne połączenia kablowe, m.in.:
- Linie produkcyjne i pakujące w przemyśle spożywczym
- Automatyka maszyn i systemów transportowych
- Systemy czujników oraz elementy wykonawcze w zautomatyzowanych procesach
- Zastosowania w środowisku o wysokiej wilgotności lub dużym zapyleniu
- Instalacje wymagające ochrony przed intensywnym myciem ciśnieniowym
Bezpieczeństwo instalacji i montażu z wtyczką M12 F&B PRO
Wtyczka M12 F&B PRO została wyposażona w praktyczne rozwiązania montażowe, takie jak system śrubowy oraz ergonomiczny kształt obudowy. Umożliwia to łatwe i szybkie podłączenie przewodów oraz zapewnia pewność połączenia elektrycznego. Zaleca się stosowanie odpowiednich osłon przed naprężeniami mechanicznymi (opieka o odciążenie przewodów) oraz przestrzeganie dopuszczalnych promieni gięcia przewodów, aby zachować pełen stopień ochrony IP.
Parametry mechaniczne i elektryczne – nowoczesne rozwiązania dla przemysłu

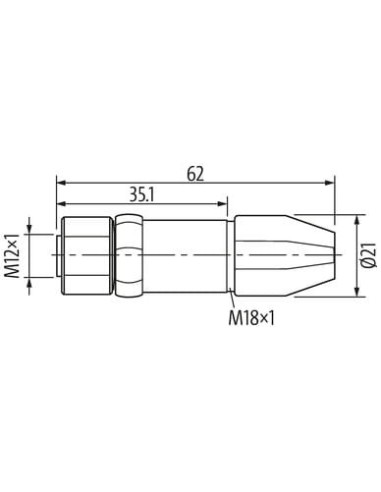

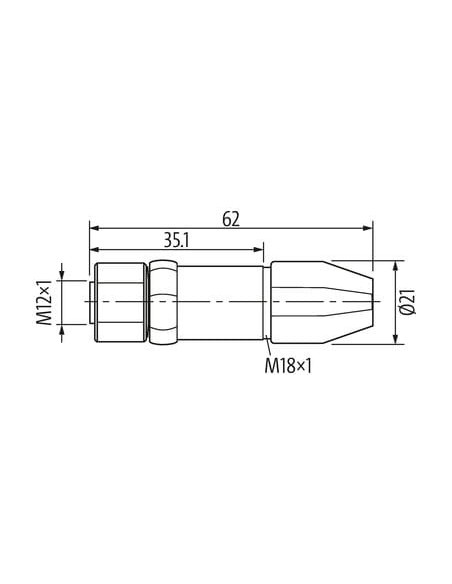

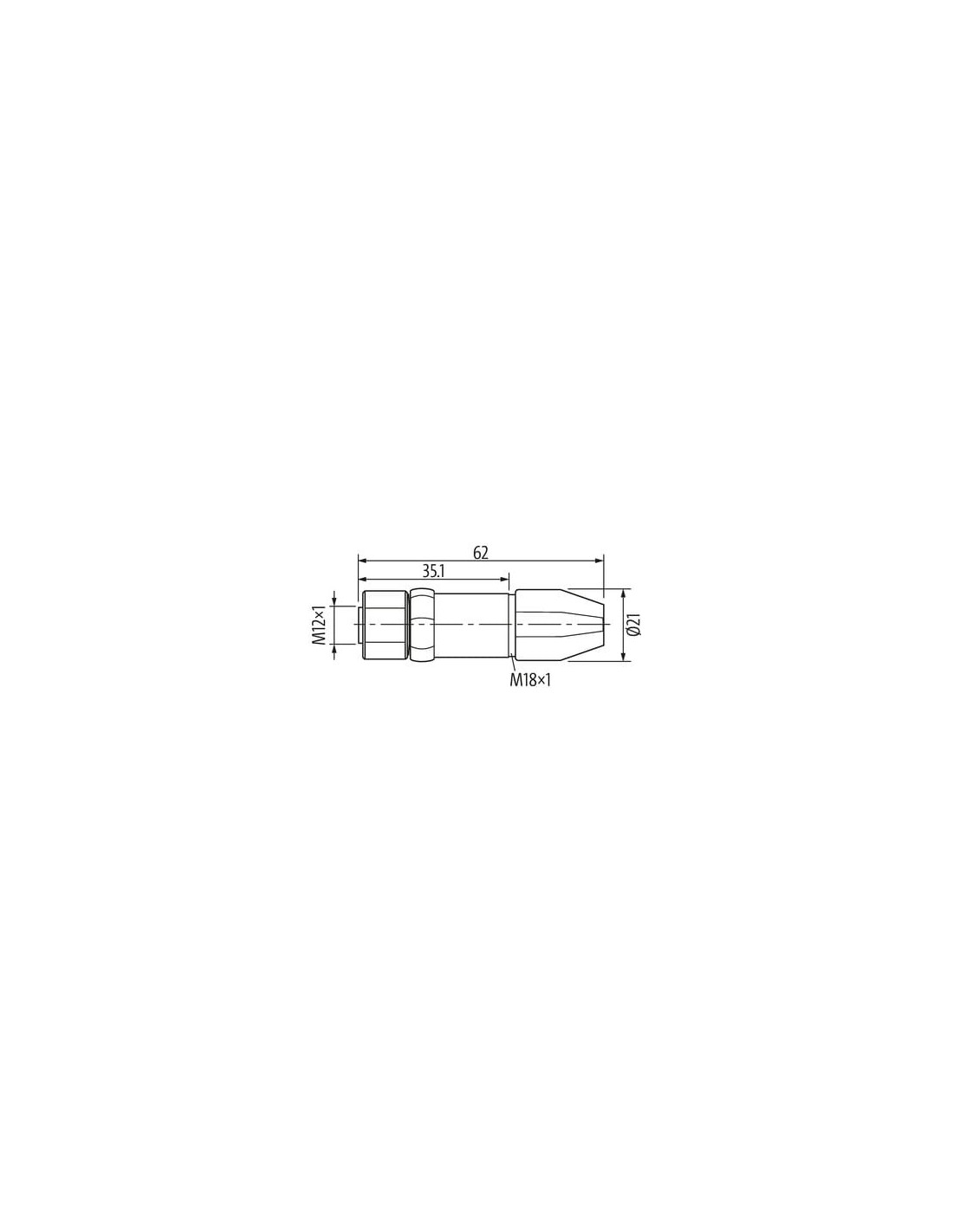

Wtyczka M12 żeńska F&B PRO pozwala na bezpieczne prowadzenie sygnałów i zasilania do 60 V (AC/DC) oraz prądu do 4 A na styk. Dzięki wymiarom: długość 62 mm, średnica 21 mm, gwintom M12 x 1 oraz M18 x 1 oraz wysokiej jakości materiałom, zapewnia niezawodność i uniwersalność zastosowań. W komplecie znajduje się również przejrzysta dokumentacja techniczna, ułatwiająca integrację z innymi komponentami instalacji.
