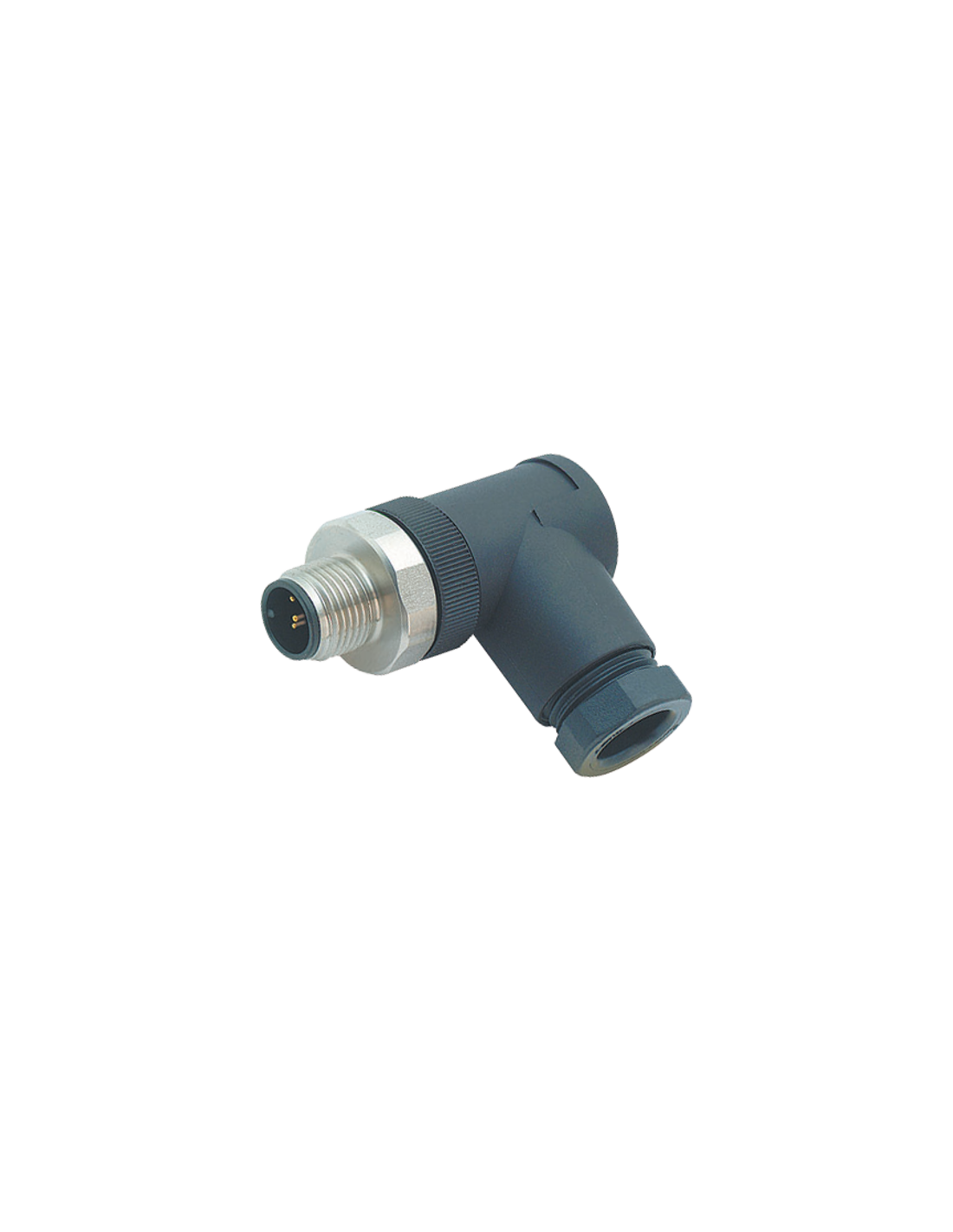

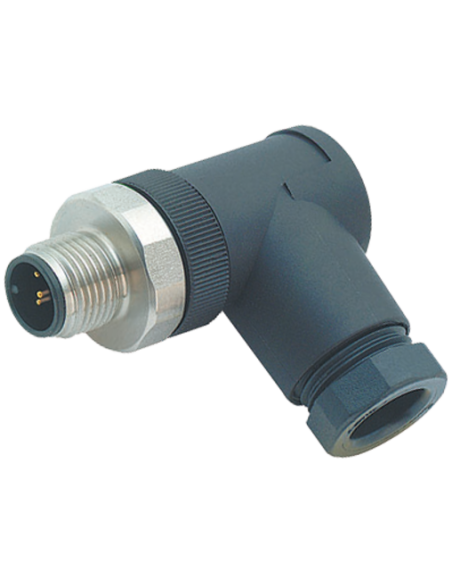

Męski 90°
M12, 5-piny
Zaciski śrubowe
Zakres mocowania (Ø kabla): 6...8 mm
Stal szlachetna 1.4404 (V4A)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Gender | male |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW18 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Typ montażu | samozłączne |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
| Prąd roboczy na styk maks. (URc) | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 0,75 mm² |
| Rotation option | 90° (4 outlet directions) |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
| Gwint montażowy | M12 x 1 |
| Rozwartość klucza | SW18 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | III |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | II |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PA |
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 6 mm |
| Obszar zaciskowy maks. | 8 mm |
| Wysokość | 41 mm |
| Szerokość | 40 mm |
| Głębokość | 20 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Wtyczka M12 męska kątowa 5-polowa V4A – profesjonalne rozwiązanie dla przemysłu
Wtyczka M12 męska kątowa, 5-polowa o kodzie 7004-12881-0000000 to wysokiej jakości złącze przemysłowe, przeznaczone do wymagających zastosowań w automatyce, maszynach oraz urządzeniach pomiarowych. Wyróżnia się kątową konstrukcją oraz zastosowaniem wytrzymałej stali nierdzewnej V4A (1.4404) w elementach metalowych, co zapewnia nie tylko długotrwałą ochronę przed korozją, ale również doskonałą odporność na agresywne media przemysłowe.
Zastosowanie wtyczki M12 męskiej kątowej – uniwersalność i bezpieczeństwo
Złącza M12, takie jak prezentowany model, są powszechnie wykorzystywane w aplikacjach automatyki przemysłowej, systemach czujników, enkoderów, sterowania oraz w instalacjach maszynowych. Stanowią niezawodne połączenie sygnałowe i zasilające w wymagających środowiskach. Klasa szczelności IP67 gwarantuje ochronę przed wilgocią i pyłem zarówno w pomieszczeniach, jak i na zewnątrz.
- Przemysł spożywczy i chemiczny – odporność na oleje i większość środków chemicznych
- Automatyka przemysłowa – zapewnia stabilne połączenia czujników, napędów, wyłączników i urządzeń pomiarowych
- Pojazdy i maszyny mobilne – przystosowana do trudnych warunków pracy
Konstrukcja i zalety techniczne kątowej wtyczki M12 5-polowej
Kątowa konstrukcja (90°) umożliwia montaż w trudno dostępnych miejscach, optymalizując przestrzeń i zmniejszając ryzyko uszkodzenia mechanicznego przewodów. Pięć pinów pozwala na przesyłanie różnych sygnałów sterujących lub zasilania w jednym złączu. Dodatkowo zaciski śrubowe ułatwiają i przyspieszają podłączanie przewodów bez konieczności używania specjalistycznych narzędzi.
- Solidna obudowa z PA – odporna mechanicznie, lekka i chemoodporna
- Zakres mocowania kabla 6-8 mm – uniwersalność dla różnych średnic przewodów
- Oznaczenia klucza SW18 – szybki montaż i demontaż w terenie
- Wytrzymałość temperaturowa: od -40°C do +85°C – szerokie spektrum pracy
- Blokada materiału: stal nierdzewna V4A – zwiększona trwałość i ochrona przed korozją
Wymiary i schematy elektryczne – wygodny montaż i podłączenie

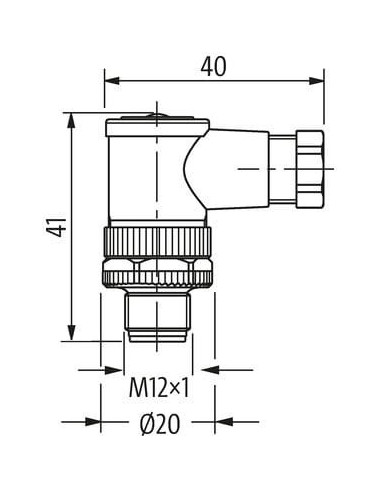

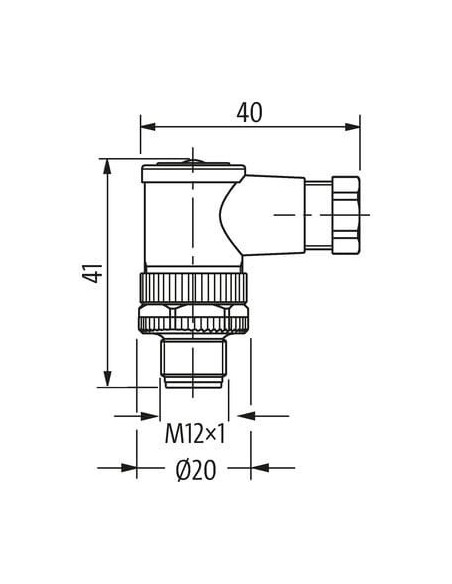

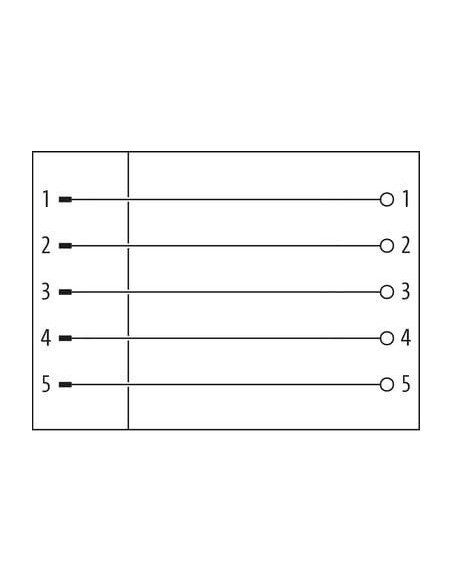

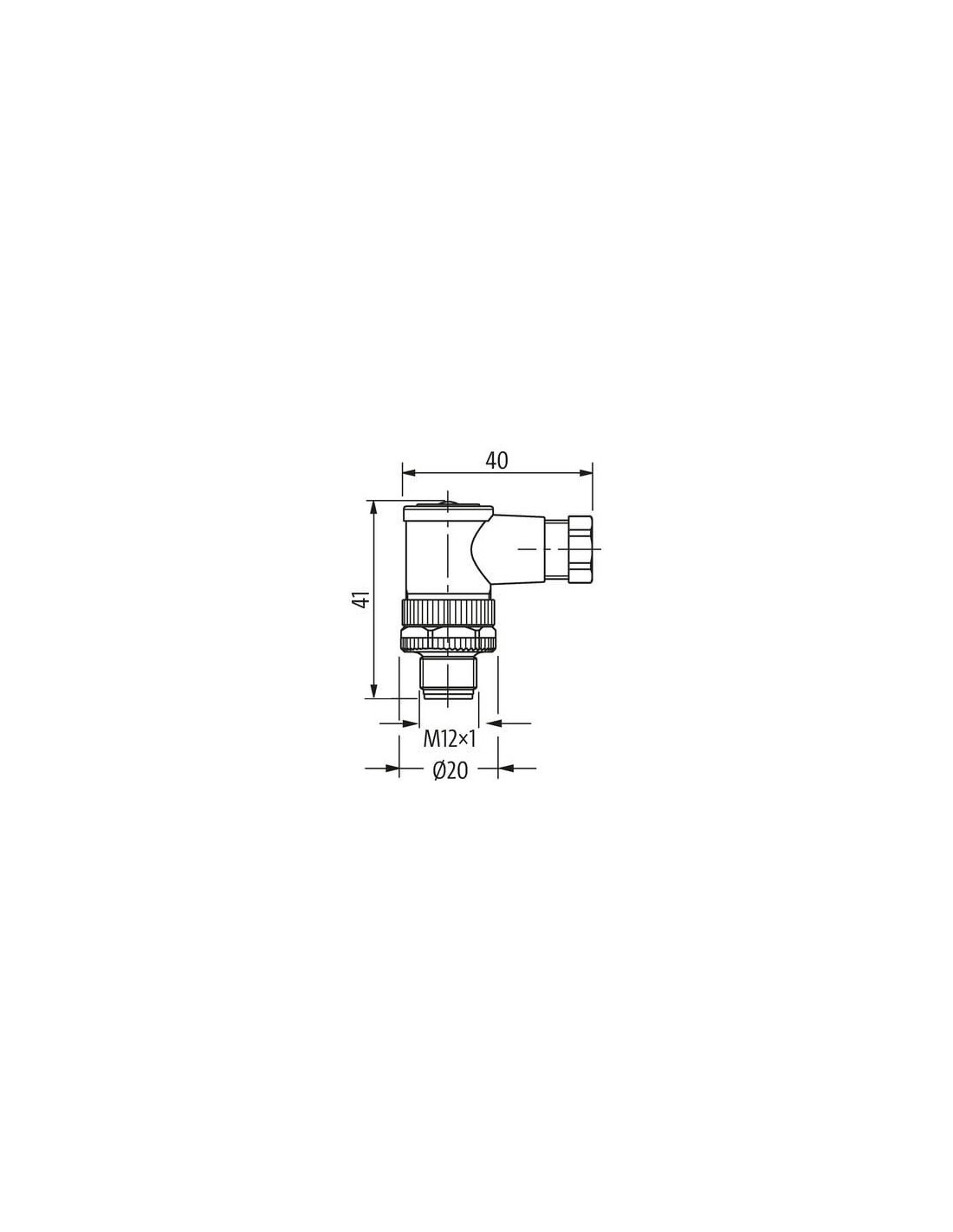

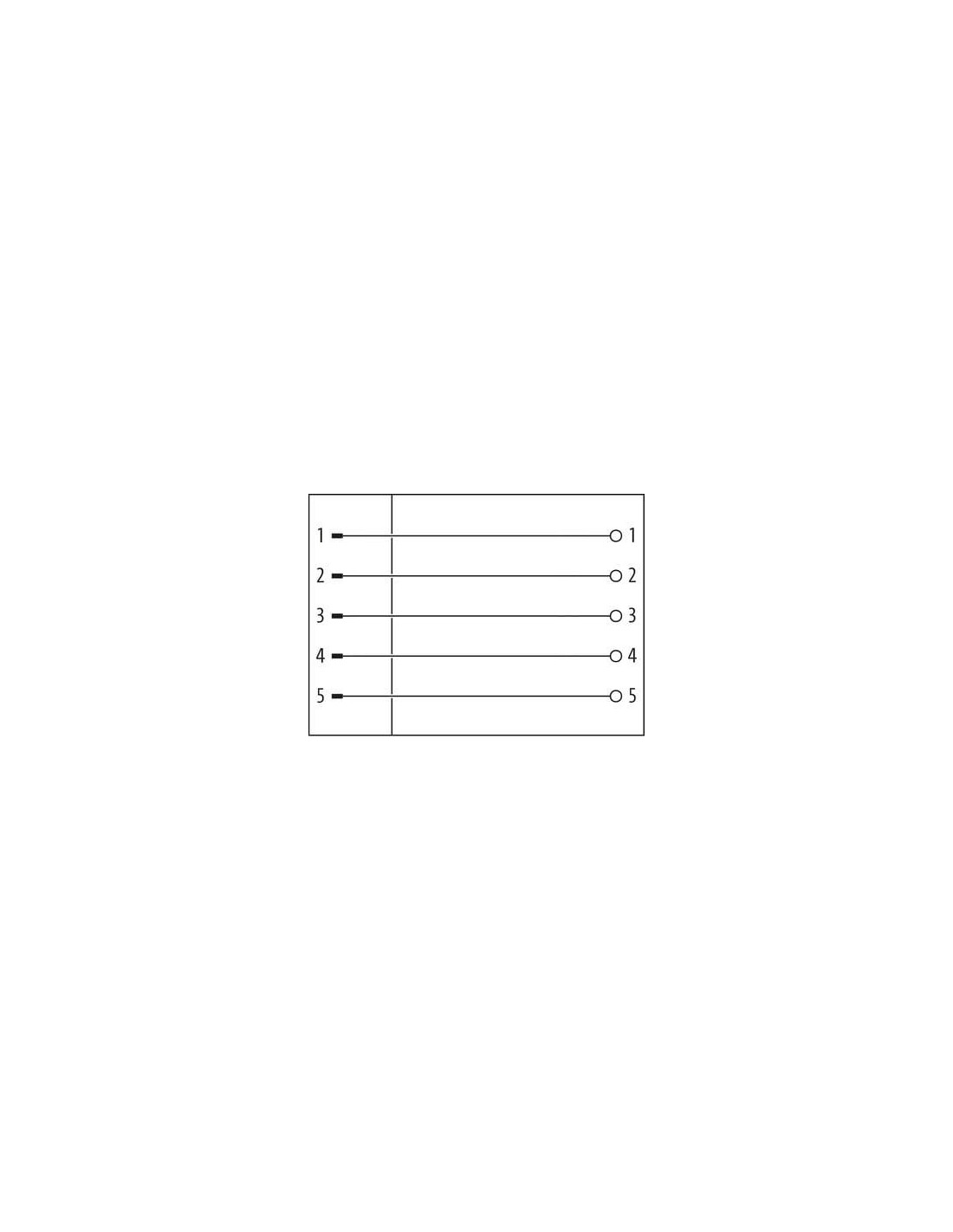

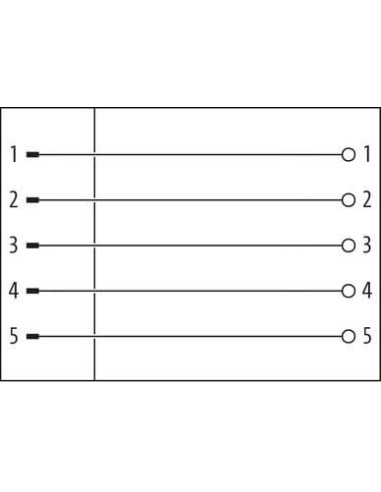

Kompaktowe wymiary (wysokość 41 mm, szerokość 40 mm, głębokość 20 mm) ułatwiają instalację nawet w ograniczonej przestrzeni. Schematy połączeń i numeracja pinów gwarantują szybką identyfikację każdego styku oraz intuicyjne podłączenie, co minimalizuje ryzyko błędów montażowych.
Bezpieczeństwo użytkowania i trwałość
Stopień ochrony IP67 zapewnia bezpieczeństwo pracy w środowisku o podwyższonej wilgotności i zapyleniu, a specjalne zaciski chronią przewody przed wypadaniem oraz uszkodzeniem. Konstrukcja przewiduje montaż z użyciem wtyczki samozłączeniowej oraz ochronę przed wstrząsami, co wydłuża czas eksploatacji złącza.
Podsumowanie – zalety wtyczki M12 kątowej V4A
- Pięciopolowa konstrukcja – wszechstronne zastosowanie
- Stal nierdzewna 1.4404 (V4A) – wysoka odporność chemiczna i mechaniczna
- Kompaktowe rozmiary – łatwy montaż w ograniczonych przestrzeniach
- Klasa szczelności IP67 – praca w wymagających warunkach przemysłowych
- Dodatkowe zabezpieczenie przeciwwstrząsowe – pewność połączenia na lata
Wtyczka M12 męska kątowa, 5-polowa, wykonana ze stali nierdzewnej V4A, stanowi idealny wybór do profesjonalnych instalacji wymagających niezawodności, trwałości i bezpieczeństwa pracy w środowisku przemysłowym.
