Dostępny
Żeński proste

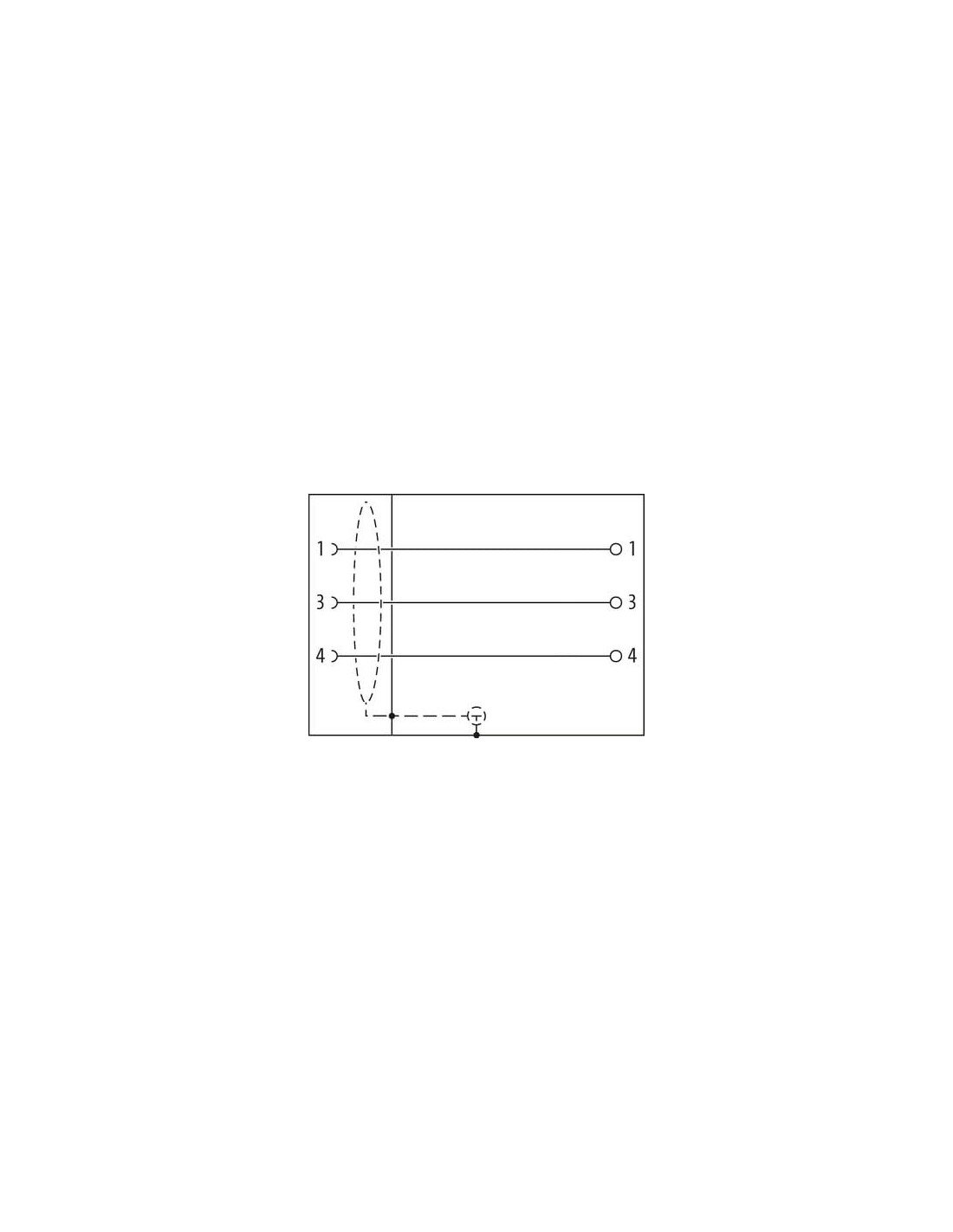

M8, 3-piny
ekranowany
Zaciski śrubowe
Przekrój portu: 0.14...0.5 mm²
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Materiał styk | Mosiądz |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza min. | 0,14 mm² |
| Przekrój przyłącza maks. | 0,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,4 Nm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Kategoria przepięcia (EN 60664-1) | III |
| Kategoria przepięcia (EN 60950-1) | III |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Blokada materiału | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Obszar zaciskowy min. | 4 mm |
| Obszar zaciskowy maks. | 5,5 mm |
| Wysokość | 49 mm |
| Szerokość | 14 mm |
| Głębokość | 14 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

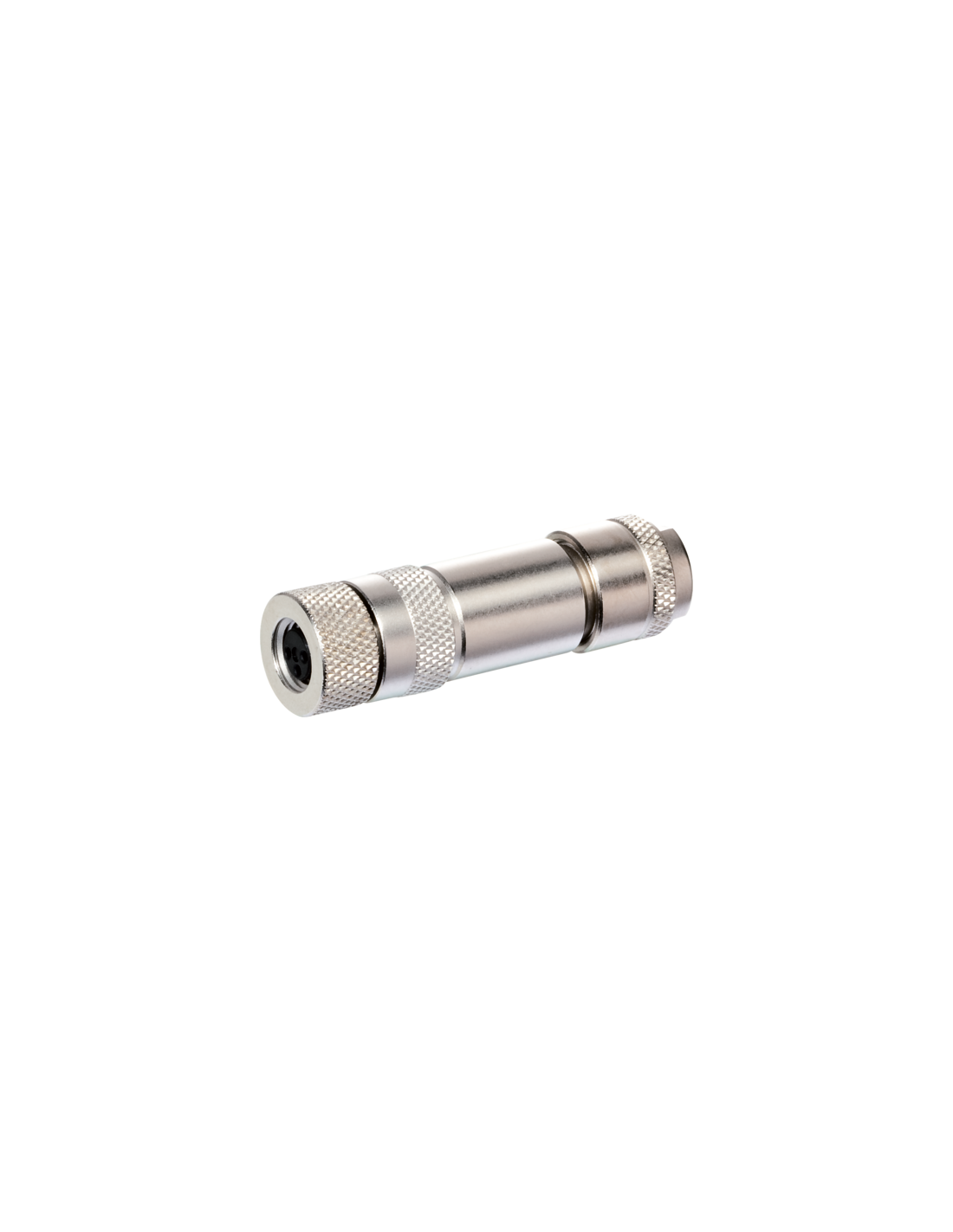

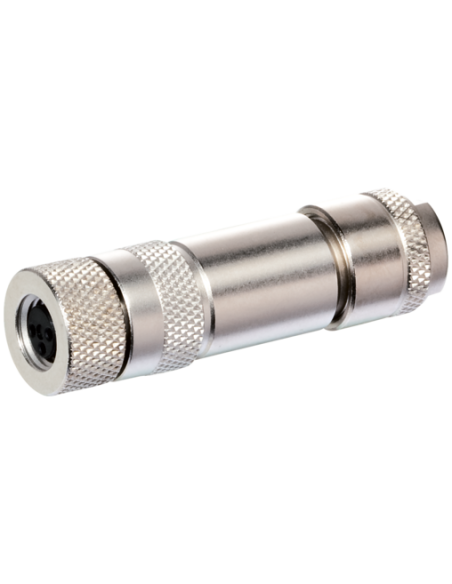

Wtyczka M8 żeńska, prosta, ekranowana 3-polowa – 7000-08661-0000000
Wtyczka M8 żeńska, prosta, ekranowana, 3-polowa z zaciskami śrubowymi to solidne i niezawodne rozwiązanie do profesjonalnych zastosowań przemysłowych, automatyki oraz budowy maszyn. Kompaktowa konstrukcja, wysoka jakość wykonania oraz bezpieczne i trwałe złącze sprawiają, że jest to komponent godny uwagi przy projektowaniu i instalacji systemów połączeń elektrycznych.
Najważniejsze cechy i zalety wtyczki M8 3-polowej ekranowanej

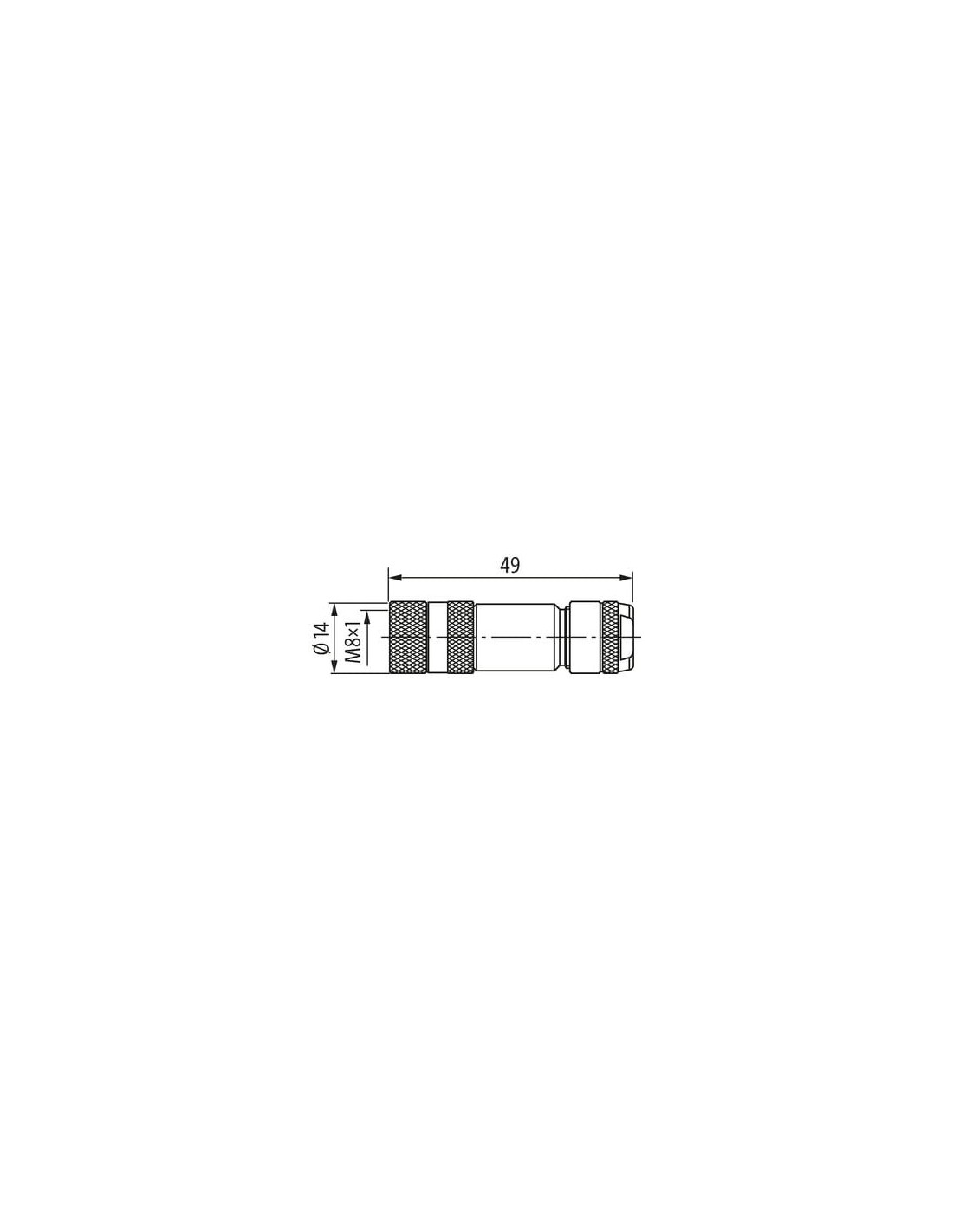

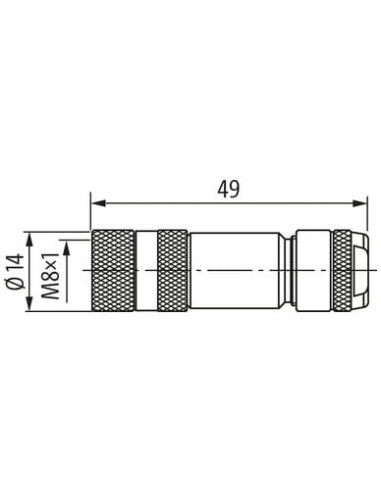

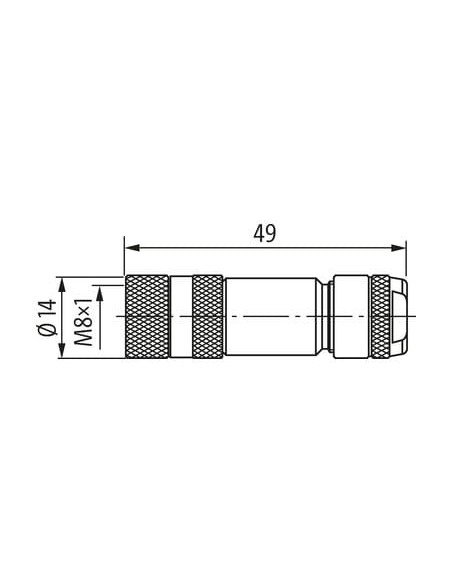

- Kompaktowy rozmiar – wtyczka o średnicy 14 mm i długości 49 mm doskonale sprawdzi się w miejscach o ograniczonej przestrzeni montażowej.
- Odporność na warunki zewnętrzne – zgodność ze standardem szczelności IP67 zapewnia wysoki poziom ochrony przed pyłem i wodą, co umożliwia zastosowanie w trudnych warunkach przemysłowych.
- Ekranowanie – konstrukcja ekranowana skutecznie chroni przed zakłóceniami elektromagnetycznymi, gwarantując niezawodność przesyłania sygnału w wymagających środowiskach przemysłowych.
- Solidne zaciski śrubowe – szybki i bezpieczny montaż przewodów bez konieczności używania specjalistycznych narzędzi; przekrój portu wynosi od 0,14 do 0,5 mm².
- Wysoka trwałość – pozłacane styki i wykonanie z mosiądzu zapewniają doskonałą przewodność oraz odporność na korozję.
- Wytrzymałość mechaniczna – niklowana obudowa oraz zabezpieczenie przeciwwstrząsowe pozwalają na niezawodną pracę nawet w środowiskach narażonych na drgania.
- Szeroki zakres temperatur pracy – niezawodne działanie w zakresie od -40°C do 85°C.
Zastosowanie złącza M8 w automatyce i przemyśle
Wtyczka M8 3-polowa znajduje szerokie zastosowanie w systemach czujników, siłowników, modułów sterowania, a także w rozwiązaniach przemysłowych wymagających kompaktowych i niezawodnych połączeń sygnałowych. Doskonale sprawdza się przy realizacji szybkozłącznych połączeń w maszynach, liniach produkcyjnych, instalacjach automatyki oraz urządzeniach laboratoryjnych.
Stabilność połączenia i odporność na czynniki zewnętrzne predysponują ten typ wtyczki do pracy w automatyce przemysłowej, robotyce, urządzeniach transportu wewnętrznego oraz aplikacjach, gdzie wymagana jest pewność działania nawet w niekorzystnych warunkach środowiskowych.
Konstrukcja i dane techniczne złącza M8 żeńskiego, prostego
- Złącze żeńskie, proste M8 z gwintem M8 x 1

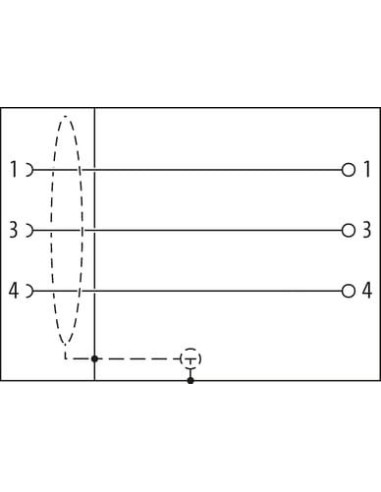

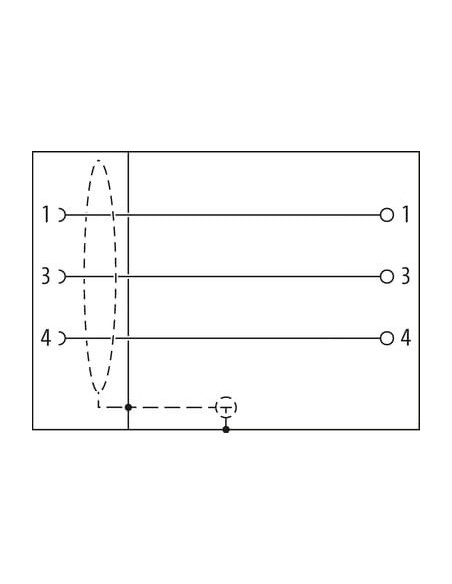

- 3 piny umożliwiające przesył sygnałów sterujących i zasilających
- Zakres napięć roboczych do 60 V DC oraz prąd do 4 A na styk
- Stopień ochrony IP67 – pełna ochrona po włożeniu i przykręceniu złącza
- Zaciski śrubowe – łatwość okablowania i bezpieczne mocowanie przewodu
Typowe zastosowania wtyczki M8 3-polowej ekranowanej
- Sensory przemysłowe i czujniki automatyki
- Podłączenia siłowników i urządzeń wykonawczych
- Systemy sterowania maszynami i liniami produkcyjnymi
- Rozwiązania w robotyce i systemach transportowych
- Zastosowania laboratoryjne i aparaturowe
M8 żeńska wtyczka prosta ekranowana 3-pinowa to komponent dedykowany branżom wymagającym wytrzymałych, pewnych i wielokrotnie rozłączalnych połączeń sygnałowych oraz zasilających.
