Dostępny
Żeński proste
M12, 5-piny
Zaciski śrubowe
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Family construction form | M12 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. (40 °C) | 7,5 A |
Dane techniczne | Instalowanie
| Przekrój przyłącza maks. | 1,5 mm² |
Instalowanie | Podłączanie
| Moment obrotowy | 0,6 Nm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
| Obszar zaciskowy min. | 2,5 mm |
| Obszar zaciskowy maks. | 8 mm |
| Wysokość | 57 mm |
| Szerokość | 20 mm |
| Głębokość | 20 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 85 °C |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

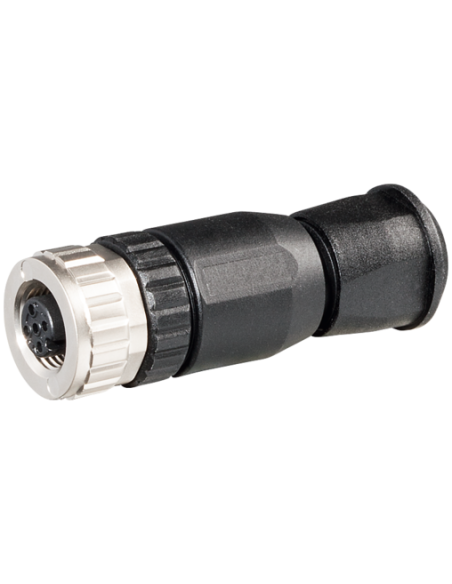

Wtyczka M12 żeńska, prosta, 5-polowa – uniwersalne rozwiązanie dla automatyki i przemysłu
Wtyczka M12 żeńska, prosta, 5-polowa o kodzie produktu 7000-12931-0000000 to niezawodny komponent dedykowany do zastosowań w automatyce przemysłowej, systemach sterowania oraz instalacjach maszynowych. Dzięki solidnemu wykonaniu i wysokiemu stopniowi ochrony IP67, doskonale sprawdza się w wymagających warunkach środowiskowych.
Zastosowanie złączy M12 – wszechstronność i bezpieczeństwo podłączeń
Wtyczka M12 z pięcioma pinami jest przeznaczona do szerokiego zakresu aplikacji, takich jak:
- Połączenia czujników i elementów wykonawczych w systemach automatyki przemysłowej
- Przesyłanie sygnałów i zasilania w liniach produkcyjnych
- Instalacje urządzeń sterujących w robotyce oraz maszynach CNC
- Systemy bezpieczeństwa, monitoring oraz rozproszone rozwiązania I/O
Ergonomiczny i prosty kształt ułatwia montaż, a złącze śrubowe zapewnia stabilność i bezpieczeństwo połączenia, nawet w trudnych warunkach eksploatacyjnych.
Wytrzymałość i odporność materiałowa wtyczki M12 żeńskiej
Obudowa wykonana z wysokiej jakości tworzywa sztucznego gwarantuje dobrą odporność chemiczną oraz na działanie olejów. Są to istotne cechy w aplikacjach, gdzie złącza narażone są na kontakt z agresywnymi mediami. Przemyślany projekt złącza umożliwia jego użytkowanie także w środowiskach o zmiennych i trudnych warunkach pracy.
Wybrane zalety złącza M12 5-polowego
- Bardzo łatwy montaż dzięki zaciskom śrubowym – brak konieczności lutowania
- Możliwość podłączenia przewodów o przekroju od 0,14 do 1,5 mm²
- Odporność na wibracje i drgania – pewne połączenie, nawet w ruchomych częściach maszyn
- Stopień ochrony IP67 – doskonała szczelność przeciwko pyłowi i wilgoci
- Uniwersalność zastosowania w systemach przemysłowych, automatyce i pojazdach mobilnych
Typowe obszary zastosowania żeńskiej wtyczki M12 5-pinowej
Wtyczka dedykowana jest do użycia w:
- systemach transportowych i przenośnikowych
- rozwiązaniach automatyki budynkowej
- sterowaniu liniami produkcyjnymi
- połączeniach w urządzeniach elektroinstalacyjnych i kontrolno-pomiarowych
Możliwość eksploatacji w zakresie temperatur od -30°C do +85°C dodatkowo podkreśla uniwersalność złącza.

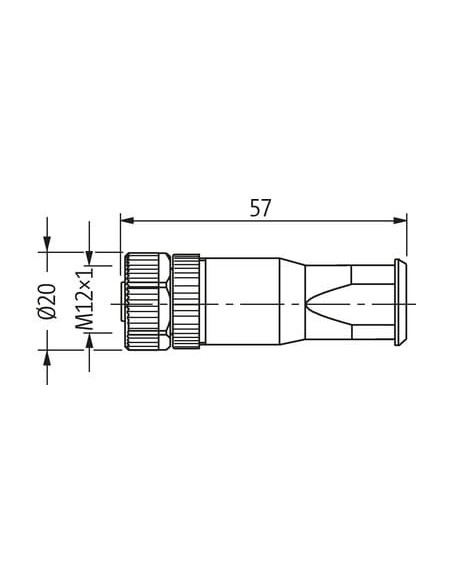

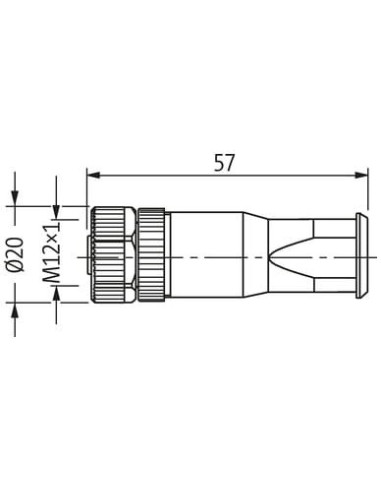

Wymiary oraz budowa – M12, 5-polowa, łatwy montaż
Produkt ma 57 mm długości oraz średnicę 20 mm. Gwint przyłączeniowy M12x1 umożliwia szybki i stabilny montaż w standardowych gniazdach przemysłowych. Dla bezpieczeństwa montażu oraz zachowania stopnia ochrony IP67 należy zwrócić uwagę na prawidłowy moment dokręcania oraz stosować odpowiednie środki ochronne w przypadku dużych obciążeń mechanicznych.
Podsumowanie – Wtyczka M12 5-polowa do wymagających zastosowań
Wtyczka M12 żeńska, prosta, 5-polowa 7000-12931-0000000 to sprawdzony wybór do nowoczesnych i wymagających aplikacji przemysłowych, zapewniający niezawodne połączenie, łatwość montażu oraz wysoki poziom ochrony mechanicznej i środowiskowej.
